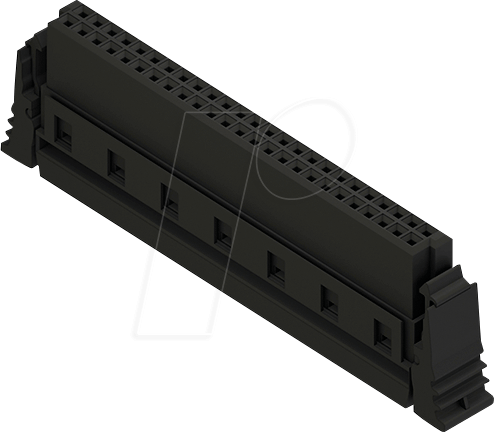

MPE 731-1-050-V – Die professionelle Lösung für präzise Datenübertragung und zuverlässige Verbindungen
Für Ingenieure, Entwickler und technische Fachleute, die eine zuverlässige und effiziente Lösung für die Verbindung von Leiterplatten und die Signalübertragung benötigen, bietet die MPE 731-1-050-V Federleiste mit IDC-Technologie und 50 Polen im Rastermaß von 1,27 mm die optimale Antwort auf Herausforderungen im Bereich der elektronischen Schnittstellen. Dieses hochpräzise Bauteil minimiert Fehlerquellen bei der Verdrahtung und stellt eine solide Grundlage für komplexe Schaltungen und Systeme dar.
Vorteile und überlegene Leistung der MPE 731-1-050-V Federleiste
Die MPE 731-1-050-V Federleiste zeichnet sich durch eine Reihe von Merkmalen aus, die sie von konventionellen Verbindungslösungen abheben und eine überlegene Leistung sowie langfristige Zuverlässigkeit gewährleisten:
- IDC-Anschlusstechnik: Die integrierte Insulation Displacement Connector (IDC)-Technologie ermöglicht eine schnelle und werkzeuglose Verbindung mit Flachbandkabeln. Dies reduziert die Montagezeit erheblich und eliminiert die Notwendigkeit des Abisolierens einzelner Adern, was Fehlerquellen minimiert und die Zuverlässigkeit der Verbindung erhöht.
- Hohe Polzahl und kompaktes Rastermaß: Mit 50 Polen auf einem engen Rastermaß von 1,27 mm ermöglicht diese Federleiste eine platzsparende Integration in dichte Leiterplattendesigns und Datenbusse, was für moderne, miniaturisierte Elektroniksysteme unerlässlich ist.
- Robuste Konstruktion und Materialqualität: Gefertigt aus hochwertigen Materialien, bietet die MPE 731-1-050-V Federleiste eine ausgezeichnete Beständigkeit gegen Umwelteinflüsse, mechanische Belastungen und Korrosion. Dies gewährleistet eine stabile und dauerhafte elektrische Verbindung auch unter anspruchsvollen Betriebsbedingungen.
- Optimierte elektrische Eigenschaften: Das Design der Federleiste ist auf minimale Signalverluste und eine hohe Rauschunterdrückung ausgelegt, was für die Übertragung sensitiver Datenströme von entscheidender Bedeutung ist. Dies ermöglicht eine klare und unverzerrte Signalintegrität über die gesamte Leitungslänge.
- Vielseitige Anwendungsbereiche: Ob in der industriellen Automatisierung, der Medizintechnik, der Telekommunikation oder im Consumer-Elektronik-Bereich – die MPE 731-1-050-V ist aufgrund ihrer Flexibilität und Leistungsfähigkeit eine ideale Wahl für eine breite Palette von Applikationen, bei denen zuverlässige Schnittstellen erforderlich sind.
- Standardisierte Kompatibilität: Die Einhaltung gängiger Industriestandards für Rastermaß und Anschlussart sorgt für Kompatibilität mit einer Vielzahl von Flachbandkabeln und anderen Steckverbindern, was die Integrationsfähigkeit in bestehende oder neue Systeme vereinfacht.
Technische Spezifikationen und Merkmale
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Teilenummer | MPE 731-1-050-V |
| Produkttyp | Federleiste |
| Anschlusstechnik | IDC (Insulation Displacement Connector) |
| Anzahl der Pole | 50 |
| Rastermaß (Pitch) | 1,27 mm |
| Gehäusematerial | Hochwertiges PBT (Polybutylenterephthalat) oder vergleichbares thermoplastisches Polymer mit exzellenter Dimensionsstabilität und elektrischer Isolationseigenschaft. |
| Kontaktmaterial | Phosphorbronze oder eine Legierung mit hoher Leitfähigkeit, häufig mit einer Gold- oder Nickelbeschichtung zur Korrosionsbeständigkeit und verbesserten Kontaktgüte. |
| Betriebstemperaturbereich | Typischerweise zwischen -40°C und +105°C, ausgelegt für den Einsatz in einer Vielzahl von Umgebungsbedingungen. |
| Nennspannung | Abhängig von der spezifischen Anwendung und dem verwendeten Flachbandkabel, aber typischerweise für Datenübertragungen im niedrigen bis mittleren Spannungsbereich ausgelegt. |
| Schutzart | Keine spezifische Schutzart ausgewiesen, aber das geschlossene IDC-Design bietet einen gewissen Schutz vor Staub und Umwelteinflüssen bei richtiger Montage. |
| Montageart | Leiterplattenmontage (Through-Hole oder SMT, abhängig vom genauen Modell; IDC-Anschluss für Flachbandkabel) |
| Anwendungsbereiche | Interne Datenübertragung, Signalverdrahtung, Schnittstellenkonfektionierung, Leiterplatten-zu-Leiterplatten-Verbindung, industrielle Steuerungssysteme, Messtechnik, Telekommunikation. |
Präzision und Zuverlässigkeit in der Signalintegrität
Die MPE 731-1-050-V Federleiste ist mehr als nur ein Verbindungselement; sie ist ein essenzieller Bestandteil für die Gewährleistung einer robusten und fehlerfreien Signalübertragung. Das Rastermaß von 1,27 mm ist ein Schlüsselfaktor für die Miniaturisierung und ermöglicht die Realisierung kompakter und dichter Verdrahtungslösungen, was in modernen Elektronikdesigns von entscheidender Bedeutung ist. Die IDC-Technologie erlaubt eine direkte und sichere Anbindung von Flachbandkabeln. Bei diesem Prozess werden die Isolationsschichten der einzelnen Kabeladern durch scharfe Klingen im Connector durchtrennt, wodurch ein direkter und elektrisch leitender Kontakt mit dem Kupferleiter hergestellt wird. Dieser Vorgang ist nicht nur zeitsparend, sondern reduziert auch das Risiko von Kurzschlüssen oder offenen Verbindungen, die bei herkömmlichen Crimp- oder Lötverbindungen auftreten können.
Das Gehäusematerial, oft aus hochwertigem PBT (Polybutylenterephthalat) gefertigt, bietet hervorragende dielektrische Eigenschaften und eine hohe Beständigkeit gegen thermische und mechanische Beanspruchung. Dies schützt die internen Kontakte und stellt sicher, dass die Verbindung auch unter schwierigen Umgebungsbedingungen stabil bleibt. Die Kontaktmaterialien sind typischerweise Phosphorbronze oder ähnliche Legierungen, oft mit einer Edelmetallbeschichtung wie Gold. Diese Beschichtung erhöht die Leitfähigkeit, minimiert den Übergangswiderstand und schützt vor Korrosion, was für die langfristige Zuverlässigkeit der elektrischen Verbindung unerlässlich ist. Die präzise Geometrie der Federleiste sorgt für einen sicheren mechanischen Halt und eine optimale elektrische Kopplung, was entscheidend für die Aufrechterhaltung der Signalintegrität, insbesondere bei hohen Datenraten.
Erweiterte Anwendungsfelder und technische Überlegungen
Die Einsatzmöglichkeiten der MPE 731-1-050-V Federleiste erstrecken sich über ein breites Spektrum industrieller und technologischer Anwendungen. In der industriellen Automatisierung dient sie als robuste Schnittstelle zur Datenübertragung zwischen Steuergeräten und Sensoren oder Aktoren. Die hohe Polzahl ermöglicht die Übertragung mehrerer Signale gleichzeitig, was die Verkabelung vereinfacht und das Fehlerrisiko reduziert. In der Medizintechnik, wo höchste Zuverlässigkeit und Signalreinheit gefordert sind, gewährleistet diese Federleiste die korrekte Funktion von Diagnosegeräten und Patientenmonitorsystemen. Die Beständigkeit gegenüber Umwelteinflüssen und die lange Lebensdauer sind hierbei von besonderer Bedeutung.
Im Bereich der Telekommunikation und Netzwerktechnik ist die MPE 731-1-050-V ideal für interne Verbindungen in Geräten, bei denen eine hohe Dichte an Datenübertragungskanälen benötigt wird. Die geringen Verluste und die gute Signalqualität tragen zur Aufrechterhaltung der Netzwerkperformance bei. Auch im Prototyping und der Entwicklung von Elektroniksystemen bietet die IDC-Technologie eine schnelle und flexible Möglichkeit, Verbindungen herzustellen und zu ändern, ohne dass spezielle Lötwerkzeuge oder -kenntnisse erforderlich sind. Dies beschleunigt den Entwicklungszyklus erheblich.
Beim Einsatz der MPE 731-1-050-V Federleiste ist es wichtig, das passende Flachbandkabel zu wählen, das ebenfalls dem Rastermaß von 1,27 mm entspricht. Die Qualität des Kabels, insbesondere die Reinheit der Kupferleiter und die Qualität der Isolation, beeinflusst maßgeblich die Leistungsfähigkeit der gesamten Verbindung. Eine sorgfältige Montage, bei der sichergestellt wird, dass die Kabeladern korrekt in den IDC-Schlitzen positioniert sind, ist entscheidend für eine optimale elektrische Verbindung. Die Verwendung von Werkzeugen zur sicheren Verpressung der Kabeladern in die IDC-Kontakte (falls vom Hersteller empfohlen oder erforderlich) kann die Zuverlässigkeit und Langlebigkeit der Verbindung weiter erhöhen.
FAQ – Häufig gestellte Fragen zu MPE 731-1-050-V – Federleiste, IDC, 50-polig, RM 1,27 mm
Was ist der Hauptvorteil der IDC-Anschlusstechnik bei dieser Federleiste?
Der Hauptvorteil der IDC-Anschlusstechnik ist die Möglichkeit, Flachbandkabel werkzeuglos und schnell zu verbinden. Dies spart Montagezeit, reduziert das Risiko von Verdrahtungsfehlern und sorgt für eine zuverlässige elektrische Verbindung, da die Isolierung der Adern durchtrennt und direkter Kontakt mit dem Leiter hergestellt wird.
Ist die MPE 731-1-050-V Federleiste für Hochfrequenzanwendungen geeignet?
Obwohl die Federleiste für eine gute Signalintegrität ausgelegt ist, hängt die Eignung für Hochfrequenzanwendungen stark von der Gesamtdesign-Umgebung, der Qualität des verwendeten Flachbandkabels und der Frequenz selbst ab. Für sehr hohe Frequenzen können spezielle Signalintegritäts-Designpraktiken und gegebenenfalls optimierte Steckverbinder erforderlich sein.
Welche Art von Flachbandkabel wird für die MPE 731-1-050-V benötigt?
Für die MPE 731-1-050-V Federleiste wird ein Flachbandkabel mit einem Rastermaß von 1,27 mm benötigt, um eine korrekte und sichere Verbindung über die IDC-Kontakte zu gewährleisten.
Kann die Federleiste auch gelötet werden?
Die primäre Anschlussart für die Datenleitungen ist die IDC-Technologie. Die Federleiste selbst wird jedoch in der Regel durch Lötpunkte auf der Leiterplatte befestigt. Das bedeutet, dass die Verbindung zum Flachbandkabel per IDC erfolgt, während die Verbindung zur Leiterplatte gelötet wird.
Ist die MPE 731-1-050-V Federleiste für den Einsatz im Außenbereich geeignet?
Die Federleiste ist nicht explizit für den Einsatz im Freien konzipiert und verfügt nicht über eine spezifische Schutzart gegen Umwelteinflüsse wie Wasser oder Staub. Für solche Anwendungen wären Gehäuse und abgedichtete Steckverbinderlösungen erforderlich.
Welche Arten von Signalen können über diese Federleiste übertragen werden?
Die Federleiste ist für die Übertragung verschiedenster Arten von digitalen und analogen Signalen geeignet, solange die Nennspannung und Strombelastbarkeit der Anwendung innerhalb der Spezifikationen der Federleiste und des verwendeten Flachbandkabels liegen. Sie wird häufig für Datenbusse, Steuerungs- und Messsignale eingesetzt.
Gibt es spezielle Werkzeuge für die Montage der IDC-Verbindung?
Ja, es gibt spezielle Werkzeuge, sogenannte IDC-Crimpwerkzeuge oder „Wire Wrap Tools“, die dazu dienen, die Kabeladern sicher und fest in die IDC-Kontakte der Federleiste zu pressen. Die Verwendung solcher Werkzeuge kann die Qualität und Haltbarkeit der Verbindung verbessern.
