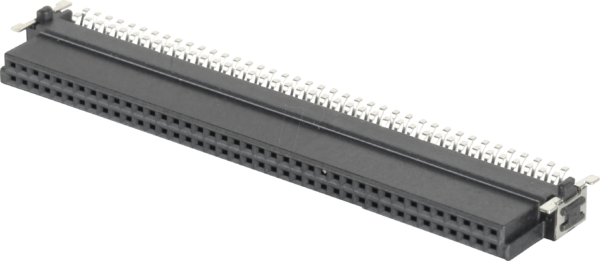

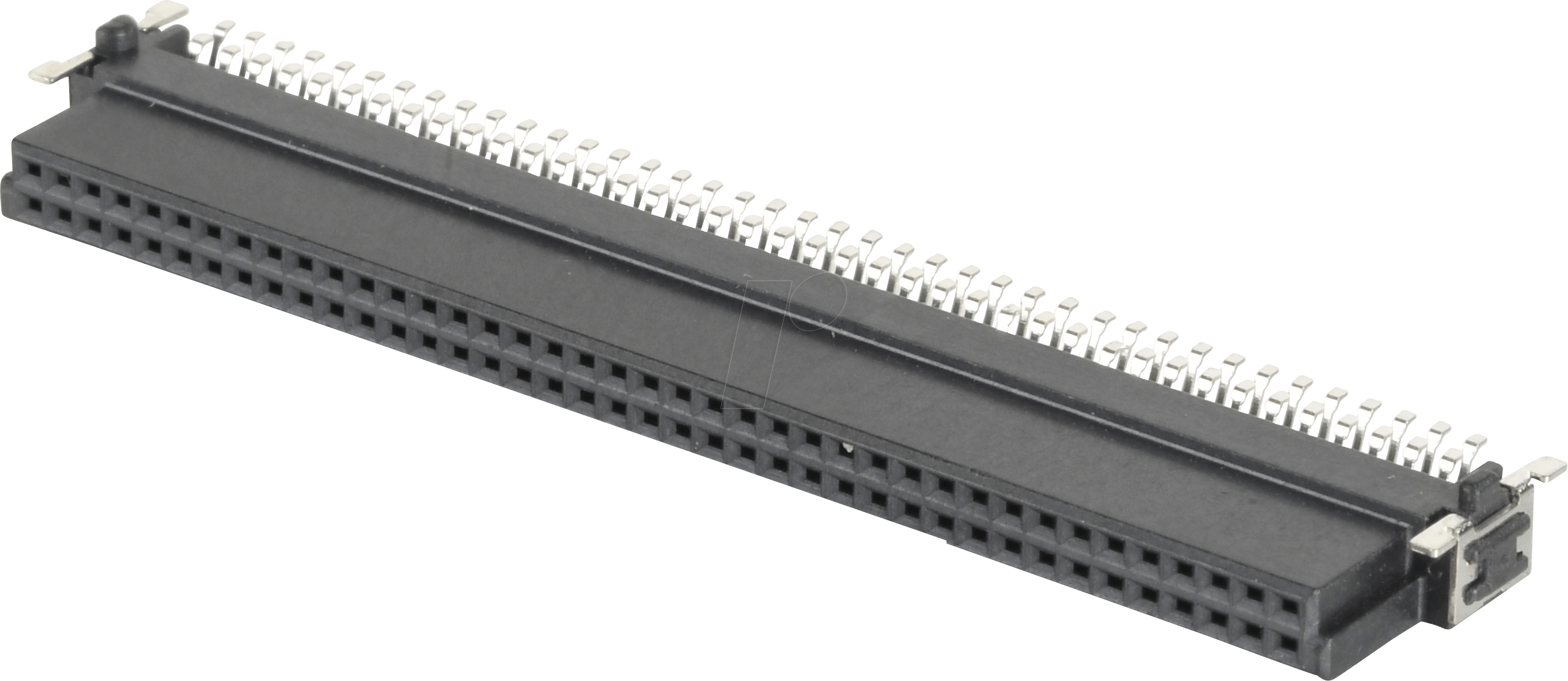

MPE 715-4-080 – Hochleistungs-Federleiste SMD für anspruchsvolle Anwendungen
Die MPE 715-4-080 Federleiste SMD mit 80 Pins, ausgelegt für 500 V und 1,0 A, ist die ideale Lösung für anspruchsvolle Elektronikentwickler und Fertigungsexperten, die eine zuverlässige und platzsparende Verbindungslösung für ihre SMD-Bestückungsanforderungen benötigen. Sie adressiert das Bedürfnis nach stabilen, hochstromfähigen und gleichzeitig kompakten Steckverbindungen in der modernen Geräteentwicklung, wo Effizienz und Leistungsfähigkeit entscheidend sind.
Maximale Leistung bei minimalem Platzbedarf: Die Vorteile der MPE 715-4-080
Im Vergleich zu herkömmlichen Steckverbindern bietet die MPE 715-4-080 Federleiste SMD entscheidende Vorteile, die sie zur überlegenen Wahl für professionelle Anwendungen machen. Ihre herausragende Pin-Dichte ermöglicht eine signifikante Reduzierung der Leiterplattenfläche, was insbesondere in Gehäusen mit knappen Platzverhältnissen von unschätzbarem Wert ist. Die hohe Spannungsfestigkeit von 500 V und die Strombelastbarkeit von 1,0 A pro Kontaktpunkt gewährleisten eine robuste und sichere Signalübertragung auch unter anspruchsvollen Betriebsbedingungen. Die SMD-Bauform (Surface Mount Device) optimiert den Lötprozess und die mechanische Stabilität auf der Platine, was zu einer erhöhten Zuverlässigkeit und einer vereinfachten automatisierten Fertigung führt. Diese Kombination aus Leistungsfähigkeit, Kompaktheit und einfacher Integration macht die MPE 715-4-080 zur ersten Wahl für zukunftssichere Designs.
Innovative Konstruktion für höchste Ansprüche
Die MPE 715-4-080 Federleiste SMD zeichnet sich durch eine durchdachte Konstruktion aus, die auf Langlebigkeit und optimale elektrische Performance ausgelegt ist. Die präzise gefertigten Federkontakte gewährleisten einen konstanten und zuverlässigen Anpressdruck über die gesamte Lebensdauer des Produkts hinweg. Dies minimiert Übergangswiderstände und sorgt für eine stabile Signalintegrität, selbst bei Vibrationen oder thermischen Belastungen.
Anwendungsbereiche und Einsatzmöglichkeiten
Die vielseitigen Eigenschaften der MPE 715-4-080 Federleiste SMD eröffnen ein breites Spektrum an Einsatzmöglichkeiten in verschiedensten Branchen:
- Industrielle Automatisierung: Einsatz in Steuerungsmodulen, Sensorik-Schnittstellen und Aktuatorik-Verbindungen, wo hohe Zuverlässigkeit und Robustheit gefordert sind.
- Medizintechnik: Perfekt geeignet für diagnostische Geräte, Monitoring-Systeme und chirurgische Instrumente, bei denen höchste Präzision und Sicherheit unerlässlich sind.
- Telekommunikation: Ideal für die Signalübertragung in Basisstationen, Routern und Vermittlungstechnik, wo hohe Datenraten und zuverlässige Verbindungen eine Priorität darstellen.
- Automobilindustrie: Verwendung in Steuergeräten, Infotainmentsystemen und Fahrerassistenzsystemen, die konstante Leistung unter extremen Umgebungsbedingungen erfordern.
- Konsumerelektronik: Anwendung in komplexen Geräten wie High-End-Audio-Systemen, professionellen Videokameras und intelligenter Haustechnik.
- Energieerzeugung und -verteilung: Einsatz in Überwachungs- und Steuersystemen für erneuerbare Energien und konventionelle Kraftwerke.
Technische Spezifikationen und Qualitätsmerkmale
Die MPE 715-4-080 Federleiste SMD wurde mit Fokus auf höchste Qualitätsstandards entwickelt und gefertigt. Dies spiegelt sich in den detaillierten Spezifikationen wider, die eine zuverlässige Funktion über lange Zeiträume garantieren.
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | MPE 715-4-080 |
| Typ | Federleiste (Spring Header) |
| Montageart | SMD (Surface Mount Device) |
| Polzahl | 80 |
| Nennspannung | 500 V AC/DC |
| Nennstrom pro Kontakt | 1,0 A |
| Kontaktmaterial | Hochleitfähige Legierung mit Goldoberfläche für exzellente Korrosionsbeständigkeit und geringen Übergangswiderstand. |
| Gehäusematerial | Hochtemperatur-Kunststoff, UL94 V-0 klassifiziert, beständig gegen Lötprozesse und chemische Einflüsse. |
| Betriebstemperaturbereich | -40°C bis +125°C (für die meisten Standardanwendungen) |
| Abmessungen (L x B x H) | Präzise gefertigt für optimale Platznutzung auf der Leiterplatte. Spezifische Maße sind im technischen Datenblatt zu finden. |
| Isolationswiderstand | > 10 GΩ (bei 500 V DC) |
| Durchgangswiderstand | < 50 mΩ (bei Nennstrom) |
| Anzahl der Steckzyklen | Mindestens 10.000 Zyklen unter spezifizierten Bedingungen für hohe Langlebigkeit. |
| Lötverfahren | Optimiert für Reflow-Lötverfahren, geeignet für automatische Bestückungsprozesse. |
Überlegene Kontakttechnologie für maximale Signalintegrität
Das Herzstück der MPE 715-4-080 Federleiste SMD bildet die hochentwickelte Federkontakttechnologie. Jeder der 80 Pins ist mit einer präzise kalibrierten Feder ausgestattet, die einen konstanten und optimalen Anpressdruck auf die gegenüberliegende Kontaktfläche gewährleistet. Dieses Design ist entscheidend, um Signalverluste und unerwünschte Impedanzänderungen zu minimieren, was gerade bei Hochfrequenzsignalen oder komplexen Datenströmen von fundamentaler Bedeutung ist. Die verwendete Kontaktlegierung, veredelt mit einer hochwertigen Goldbeschichtung, bietet nicht nur eine ausgezeichnete elektrische Leitfähigkeit, sondern auch herausragenden Schutz gegen Korrosion. Dies stellt sicher, dass die Verbindungsqualität auch in Umgebungen mit hoher Luftfeuchtigkeit oder aggressiven chemischen Einflüssen über die gesamte Lebensdauer des Geräts erhalten bleibt.
Robustheit und Zuverlässigkeit im industriellen Einsatz
Die MPE 715-4-080 ist nicht nur auf elektrische Leistung ausgelegt, sondern auch auf mechanische Robustheit. Das Gehäusematerial aus einem Hochtemperatur-Kunststoff, der die UL94 V-0 Klassifizierung erfüllt, bietet exzellente flammhemmende Eigenschaften und Widerstandsfähigkeit gegenüber thermischen Belastungen, die während des Lötprozesses oder im Betrieb auftreten können. Diese Materialwahl schützt die empfindlichen Kontakte und sorgt für eine strukturelle Integrität der Verbindung, selbst unter Vibrationen, Stößen oder mechanischer Beanspruchung. Die hohe Pin-Dichte, kombiniert mit der SMD-Bauform, ermöglicht eine Platzersparnis von bis zu 30% im Vergleich zu herkömmlichen Stecksystemen ähnlicher Kapazität, was Ingenieuren mehr Freiheit bei der Platinenlayoutgestaltung gibt.
Fertigungsvorteile durch SMD-Integration
Die Implementierung der MPE 715-4-080 Federleiste SMD vereinfacht und beschleunigt signifikant den Fertigungsprozess. Als Surface Mount Device wird sie direkt auf die Lötpads der Leiterplatte aufgebracht und im Reflow-Ofen verlötet. Dies ermöglicht eine schnelle und effiziente automatisierte Bestückung, reduziert die Notwendigkeit manueller Eingriffe und minimiert potenzielle Fehlerquellen. Die präzise Geometrie der Pins und die SMT-kompatiblen Bauteilabmessungen sind perfekt auf die Anforderungen moderner Bestückungsmaschinen abgestimmt. Die hohe Löttemperaturbeständigkeit des Gehäusematerials gewährleistet, dass die Leiste den Lötprozess ohne Deformation oder Leistungsverlust übersteht.
Qualitätssicherung und Langzeitstabilität
Jede MPE 715-4-080 Federleiste SMD durchläuft strenge Qualitätskontrollen während des gesamten Herstellungsprozesses. Von der Materialauswahl bis zur Endprüfung werden alle Schritte überwacht, um die Einhaltung höchster Standards zu gewährleisten. Die bewährte Konstruktion und die Verwendung hochwertiger Materialien garantieren eine außergewöhnlich lange Lebensdauer und zuverlässige Funktion über tausende von Steckzyklen hinweg. Dies reduziert Ausfallzeiten und Wartungskosten in den nachgelagerten Anwendungen.
FAQ – Häufig gestellte Fragen zu MPE 715-4-080 – Federleiste SMD, 80 polig, 500 V / 1,0 A
Welche Vorteile bietet die SMD-Bauform gegenüber THT-Varianten?
Die SMD-Bauform ermöglicht eine direkte Montage auf der Leiterplatte ohne Durchkontaktierung. Dies führt zu einer flacheren Bauweise, einer reduzierten Leiterplattendicke und einer vereinfachten automatisierten Bestückung. Zudem werden oft Leiterplattenflächen gespart, was besonders bei kompakten Geräten vorteilhaft ist.
Ist die Federleiste für den Einsatz in rauen Umgebungen geeignet?
Ja, die MPE 715-4-080 ist für anspruchsvolle Anwendungen konzipiert. Das Gehäusematerial ist temperatur- und chemikalienbeständig, und die Goldbeschichtung der Kontakte schützt effektiv vor Korrosion. Für spezifische Umgebungsbedingungen sollten jedoch immer die detaillierten technischen Datenblätter konsultiert werden.
Wie wird die Zuverlässigkeit der Verbindung bei Vibrationen sichergestellt?
Die präzise Federkontakttechnologie sorgt für einen konstanten und sicheren Anpressdruck auf die Gegenstelle. Dieser mechanische Halt und die elektrische Leitfähigkeit der Kontakte sind darauf ausgelegt, auch bei moderaten Vibrationen eine stabile und unterbrechungsfreie Verbindung zu gewährleisten.
Was bedeutet die Nennspannung von 500 V?
Die Nennspannung von 500 V gibt die maximale Betriebsspannung an, der die Federleiste sicher standhalten kann, ohne dass es zu einem elektrischen Durchschlag oder einer Beschädigung der Isolierung kommt. Dies ist entscheidend für Anwendungen, die mit höheren Spannungen arbeiten.
Wie wird die Federleiste auf der Leiterplatte befestigt?
Die MPE 715-4-080 ist eine SMD-Komponente. Sie wird durch das Löten ihrer Kontaktflächen auf die entsprechenden Lötpads der Leiterplatte befestigt. Dieser Prozess ist typischerweise automatisiert und erfolgt im Rahmen eines Reflow-Lötverfahrens.
Welche Art von Gegenstecker ist erforderlich?
Für die MPE 715-4-080 Federleiste wird ein passender Gegenstecker benötigt, der die entsprechenden Federkontakte aufnimmt und eine sichere mechanische sowie elektrische Verbindung herstellt. Die genauen Spezifikationen des Gegensteckers sind für eine optimale Leistung entscheidend.
Wie viele Steckzyklen hält die Federleiste voraussichtlich aus?
Die MPE 715-4-080 ist für eine hohe Lebensdauer ausgelegt und kann typischerweise mindestens 10.000 Steckzyklen unter spezifizierten Betriebsbedingungen aushalten. Die tatsächliche Lebensdauer kann je nach Anwendungsbedingungen variieren.
