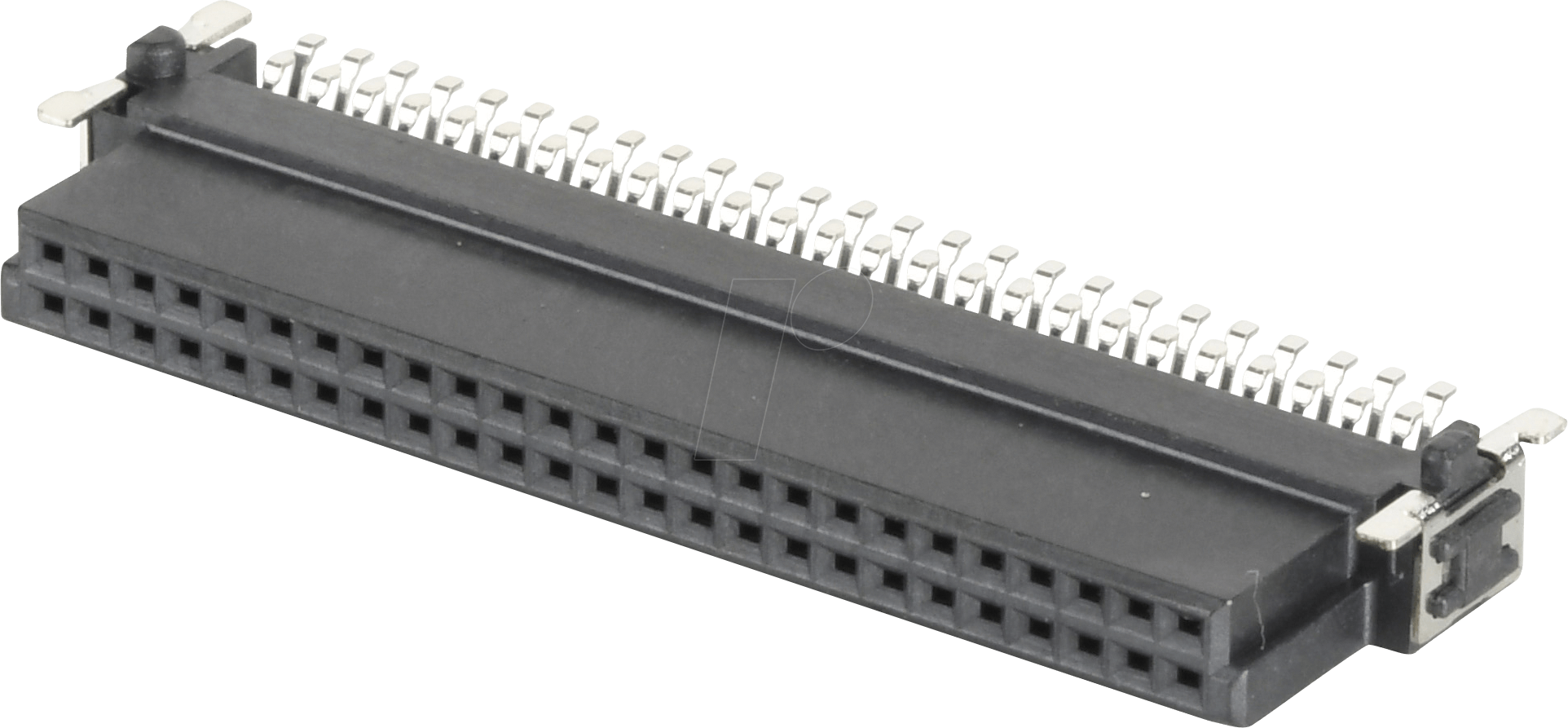

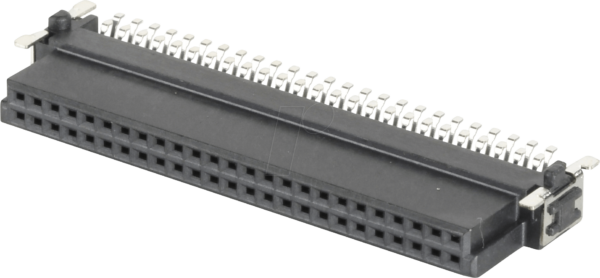

MPE 715-4-050 – Federleiste SMD für Zuverlässigkeit und Effizienz in Ihrer Elektronikprojekte
Die MPE 715-4-050 Federleiste SMD mit 50 Pins ist die ideale Lösung für Entwickler und Techniker, die eine hochzuverlässige Verbindungskomponente für anspruchsvolle elektronische Anwendungen benötigen. Sie löst das Problem unsicherer oder unzureichender Signalübertragung in dichten Leiterplattendesigns, indem sie eine robuste und platzsparende Schnittstelle für die Verbindung von Komponenten bietet.
Maximale Performance und Sicherheit
Wenn es um die Integrität Ihrer elektronischen Schaltungen geht, sind Kompromisse keine Option. Die MPE 715-4-050 Federleiste SMD setzt neue Maßstäbe in Bezug auf Leistung und Sicherheit und übertrifft herkömmliche Verbindungslösungen durch ihre durchdachte Konstruktion und die Verwendung hochwertiger Materialien.
- Hohe Spannungsfestigkeit: Mit einer Nennspannung von 500 V eignet sich diese Federleiste auch für Anwendungen, die eine signifikante elektrische Isolierung erfordern. Dies minimiert das Risiko von Überschlägen und sorgt für einen sicheren Betrieb Ihrer Geräte.
- Präzise Strombelastbarkeit: Die spezifizierte Strombelastbarkeit von 1,1 A pro Kontakt ermöglicht eine zuverlässige Stromversorgung und Signalübertragung, selbst bei moderaten Lasten. Diese Spezifikation ist entscheidend für die Vermeidung von Überhitzung und Systemausfällen.
- Optimierte Oberflächenmontage (SMD): Die SMD-Bauweise ermöglicht eine automatisierte Bestückung und eine sehr geringe Bauhöhe auf der Leiterplatte. Dies ist unerlässlich für kompakte und moderne elektronische Designs, bei denen jeder Millimeter zählt.
- 50-polige Konfiguration: Die hohe Pinanzahl bietet maximale Flexibilität für komplexe Verbindungen und Signalwege, was sie für eine breite Palette von Anwendungen prädestiniert.
- Robuste Kontaktierung: Die Federkontakte gewährleisten eine stabile und niederohmige Verbindung, die auch Vibrationen und mechanischen Belastungen standhält. Dies reduziert die Wahrscheinlichkeit von Kontaktproblemen und erhöht die Langzeitstabilität des Systems.
Konstruktion und Materialgüte
Die MPE 715-4-050 zeichnet sich durch eine präzise Fertigung und die Auswahl erstklassiger Materialien aus, die ihre Langlebigkeit und Leistungsfähigkeit unterstreichen. Die konstruktive Ausgestaltung adressiert die typischen Herausforderungen bei der Signalübertragung in modernen Elektronikgeräten.
Anwendungsgebiete und technische Spezifikationen
Die Vielseitigkeit der MPE 715-4-050 Federleiste SMD macht sie zu einem unverzichtbaren Bauteil in einer Vielzahl von Branchen und Applikationen. Von der industriellen Automatisierung über die Medizintechnik bis hin zur Unterhaltungselektronik – überall dort, wo zuverlässige Verbindungen gefragt sind, spielt dieses Produkt seine Stärken aus.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Polzahl | 50 |
| Montageart | SMD (Surface Mount Device) |
| Nennspannung | 500 V |
| Nennstrom | 1,1 A |
| Steckverbinder-Typ | Federleiste |
| Gehäusematerial | Hochtemperatur-Kunststoff (typischerweise PBT oder LCP für SMD-Anwendungen, bietet exzellente thermische und elektrische Isolationseigenschaften) |
| Kontaktmaterial | Phosphorbronze oder ähnliche Legierungen mit hoher Leitfähigkeit und Federwirkung, oft oberflächenveredelt (z.B. verzinnt oder vergoldet für verbesserte Korrosionsbeständigkeit und Kontaktgüte) |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C, abhängig von spezifischer Materialauswahl und Herstellerspezifikation. Ermöglicht Einsatz in anspruchsvollen Umgebungen. |
| Abmessungen | Optimiert für geringe Bauhöhe und Platzersparnis auf der Leiterplatte. Genaue Abmessungen sind produktspezifischen Datenblättern zu entnehmen. |
| Isolationswiderstand | Hoch (typischerweise > 1 GΩ bei 500 V DC), gewährleistet zuverlässige Trennung zwischen benachbarten Kontakten. |
| Haltbarkeit (Zyklen) | Geeignet für zahlreiche Steckzyklen, die genaue Anzahl variiert je nach Hersteller, liegt aber im Bereich von mehreren Hundert bis Tausenden von Zyklen für standardmäßige Steckverbindungen. |
FAQ – Häufig gestellte Fragen zu MPE 715-4-050 – Federleiste SMD, 50 polig, 500 V / 1,1 A
Was ist der Hauptvorteil der SMD-Bauweise dieser Federleiste?
Die SMD-Bauweise ermöglicht die direkte Montage der Federleiste auf der Oberfläche der Leiterplatte. Dies führt zu einer geringeren Bauhöhe, ermöglicht eine effizientere automatisierte Bestückung und ist essenziell für die Entwicklung kompakter und leistungsfähiger elektronischer Geräte. Sie eliminiert die Notwendigkeit von Durchsteckbohrungen und vereinfacht so den Produktionsprozess.
Für welche Arten von Geräten ist die MPE 715-4-050 besonders geeignet?
Diese Federleiste ist ideal für eine breite Palette von Anwendungen, darunter industrielle Steuerungs- und Automatisierungssysteme, medizinische Geräte, Telekommunikationstechnik, Netzteil- und Energieverteilungsmodule sowie hochmoderne Unterhaltungselektronik. Überall dort, wo eine zuverlässige und platzsparende Signal- und Stromübertragung erforderlich ist, ist sie eine ausgezeichnete Wahl.
Wie wird die Langlebigkeit der Kontaktverbindung gewährleistet?
Die Langlebigkeit wird durch die Verwendung von hochwertigen Kontaktmaterialien wie Phosphorbronze gewährleistet, die eine hohe Elastizität und gute Leitfähigkeit aufweisen. Die Federwirkung der Kontakte sorgt für einen konstanten und zuverlässigen Anpressdruck, auch unter Einfluss von Vibrationen und Temperaturschwankungen. Oberflächenveredelungen wie Verzinnung oder Vergoldung schützen zudem vor Korrosion und verbessern die Kontaktgüte über die gesamte Lebensdauer.
Kann die MPE 715-4-050 auch für Datenübertragungen verwendet werden?
Ja, die MPE 715-4-050 ist mit ihrer präzisen Kontaktierung und der hohen Anzahl an Polen auch hervorragend für die Übertragung von digitalen und analogen Datensignalen geeignet. Die niederohmige Verbindung und die gute Signalintegrität minimieren Signalverluste und Verzerrungen, was für schnelle Datenraten von entscheidender Bedeutung ist.
Welchen Einfluss hat die Nennspannung von 500 V auf die Anwendung?
Die hohe Nennspannung von 500 V bedeutet, dass die Federleiste eine ausgezeichnete elektrische Isolierung zwischen den Kontakten und zur Umgebung bietet. Dies ist kritisch für Anwendungen, bei denen höhere Spannungen im Spiel sind, und minimiert das Risiko von elektrischen Durchschlägen, was die Sicherheit und Zuverlässigkeit des Gesamtsystems erhöht.
Gibt es Besonderheiten bei der Handhabung oder Lötbarkeit von SMD-Bauteilen wie dieser Federleiste?
SMD-Bauteile erfordern typischerweise Lötverfahren, die für Oberflächenmontage optimiert sind, wie z.B. Reflow-Löten. Die Verwendung von automatisierten Bestückungsanlagen und kontrollierten Löttemperaturen ist entscheidend, um eine zuverlässige Verbindung zu gewährleisten. Die Gehäusematerialien sind in der Regel so gewählt, dass sie die notwendigen Löttemperaturen gut vertragen. Es wird empfohlen, sich an die spezifischen Lötprofil-Empfehlungen des Herstellers zu halten.
Wie stelle ich sicher, dass die Federleiste fest auf der Leiterplatte sitzt?
Die SMD-Bauweise und die dafür vorgesehenen Lötpads auf der Leiterplatte gewährleisten eine stabile mechanische Verbindung. Eine korrekte Lötung aller Pins an die Leiterplatte, idealerweise unter Verwendung von Lotpaste und Reflow-Lötverfahren, sorgt für einen festen und elektrisch leitfähigen Anschluss. Die Qualität der Lötverbindung ist hierbei ausschlaggebend für die mechanische Stabilität und die elektrische Performance.
