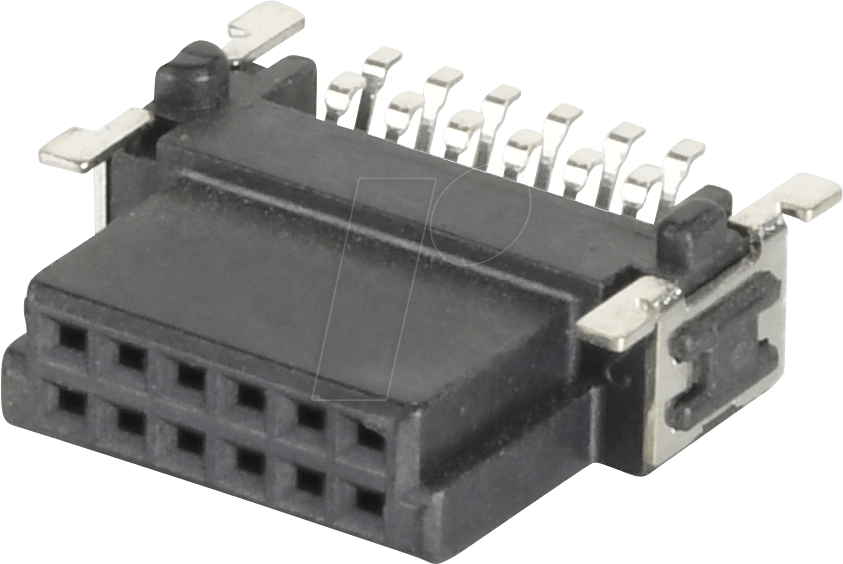

MPE 715-4-012 – Federleiste SMD, 12 polig: Präzise Verbindungen für höchste Anforderungen
Die MPE 715-4-012 Federleiste SMD mit 12 Polen ist die ideale Lösung für Entwickler, Ingenieure und Produktionsverantwortliche, die eine zuverlässige, leistungsstarke und platzsparende Verbindungstechnik für ihre elektronischen Systeme benötigen. Sie adressiert die Herausforderung der sicheren Signal- und Stromübertragung in anspruchsvollen Umgebungen, wo Stabilität und Langlebigkeit essenziell sind. Speziell für die Oberflächenmontage (SMD) konzipiert, minimiert diese Federleiste den Integrationsaufwand und eröffnet neue Möglichkeiten im kompakten Gerätedesign.
Überlegene Konnektivität und Zuverlässigkeit
Im Vergleich zu herkömmlichen Steckverbindern oder Lötverbindungen bietet die MPE 715-4-012 Federleiste SMD signifikante Vorteile in puncto Effizienz, Flexibilität und Langzeitstabilität. Die präzise gefertigte Federkontaktierung sorgt für einen konstanten Anpressdruck über einen weiten Temperaturbereich und minimiert Übergangswiderstände, was für eine störungsfreie Signalübertragung unerlässlich ist. Die SMD-Bauform ermöglicht eine automatisierte Bestückung auf Leiterplatten, was Produktionskosten senkt und die Stückzahl erhöht. Die Nennspannung von 500 V und der Strom von 1,6 A decken ein breites Spektrum an anspruchsvollen Applikationen ab.
Technische Exzellenz und Materialqualität
Die MPE 715-4-012 Federleiste SMD zeichnet sich durch ihre durchdachte Konstruktion und die Verwendung hochwertiger Materialien aus, die für eine herausragende Performance und Langlebigkeit sorgen. Jedes Detail ist auf die Erfüllung strenger technischer Spezifikationen ausgelegt.
- Präzise Kontaktierung: Die integrierte Federkontaktgeometrie gewährleistet einen selbstjustierenden und vibrationsresistenten Kontakt über die gesamte Lebensdauer. Dies minimiert mechanische Belastungen auf die Lötstellen und die Leiterplatte.
- Hohe Nennwerte: Mit einer Nennspannung von 500 V und einem Nennstrom von 1,6 A ist diese Federleiste für anspruchsvolle Stromversorgungs- und Signalapplikationen geeignet, bei denen Sicherheit und Zuverlässigkeit oberste Priorität haben.
- SMD-Optimierung: Die spezifische Bauform für die Oberflächenmontage ermöglicht eine effiziente und kostengünstige Bestückung mittels Pick-and-Place-Maschinen und automatisierten Lötverfahren.
- Kompakte Bauform: Die geringen Abmessungen der SMD-Federleiste erlauben eine dichte Bestückung von Leiterplatten und tragen somit zur Miniaturisierung elektronischer Geräte bei.
- Robustes Gehäuse: Das Gehäusematerial ist sorgfältig ausgewählt, um mechanische Stabilität und Beständigkeit gegenüber Umwelteinflüssen zu gewährleisten.
- Vielseitige Anbindung: Ermöglicht die einfache und sichere Verbindung von Kabeln oder anderen Modulen an die Leiterplatte, ideal für modulare Designs.
Anwendungsbereiche und Einsatzmöglichkeiten
Die MPE 715-4-012 Federleiste SMD findet aufgrund ihrer robusten Konstruktion und hohen Leistungsfähigkeit breite Anwendung in verschiedenen technologischen Sektoren. Ihre Zuverlässigkeit macht sie zu einer bevorzugten Wahl für industrielle Steuerungs- und Automatisierungssysteme, wo eine unterbrechungsfreie Funktion kritisch ist.
- Industrielle Automation: Einsatz in Steuergeräten, Sensorik-Modulen und Aktuatorik für Maschinen und Anlagen, wo Vibrationen und wechselnde Umgebungsbedingungen herrschen.
- Medizintechnik: In medizinischen Geräten, die eine hohe Zuverlässigkeit und hygienische Anforderungen erfüllen müssen, beispielsweise bei der Datenübertragung oder Stromversorgung von Messinstrumenten.
- Automobilindustrie: Integration in Bordelektronik, Steuergeräte und Sensorik, die robusten Kontakten unter extremen Bedingungen standhalten müssen.
- Telekommunikation: Für die Signalübertragung und Stromversorgung in Basisstationen und Netzwerkkomponenten, wo hohe Frequenzen und stabile Verbindungen erforderlich sind.
- Verbraucherelektronik: In anspruchsvollen Haushaltsgeräten oder professioneller AV-Technik, wo Kompaktheit und Zuverlässigkeit im Vordergrund stehen.
- Energieversorgung und Netztechnik: Zur sicheren Anbindung von Komponenten in Stromversorgungsmodulen und Schaltanlagen.
Produktdetails und Spezifikationen
Die nachfolgende Tabelle fasst die wesentlichen Merkmale und Spezifikationen der MPE 715-4-012 Federleiste SMD zusammen:
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | MPE 715-4-012 |
| Typ | Federleiste SMD |
| Polzahl | 12 |
| Nennspannung | 500 V AC/DC |
| Nennstrom | 1,6 A |
| Montageart | SMD (Surface Mount Device) |
| Kontaktmaterial | Hochleitfähige Legierung mit erhöhter Korrosionsbeständigkeit |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. LCP, PBT) mit hoher mechanischer Stabilität und chemischer Resistenz |
| Betriebstemperaturbereich | -40 °C bis +125 °C (typisch, abhängig von Materialspezifikation) |
| Isolationswiderstand | > 1 GΩ bei 500 V DC |
| Anzahl der Steckzyklen | > 1000 (typisch, für zuverlässige Verbindung) |
| Abmessungen (L x B x H) | Optimiert für geringen Platzbedarf auf der Leiterplatte; genaue Maße gemäß technischem Datenblatt |
| Lötverfahren-Kompatibilität | Geeignet für Reflow-Lötverfahren (Stickstoffatmosphäre empfohlen für optimale Ergebnisse) |
Hochleistungskontaktierung für anspruchsvolle Applikationen
Die MPE 715-4-012 Federleiste SMD setzt neue Maßstäbe in der Verbindungstechnik für die Oberflächenmontage. Ihre Konstruktion ist auf maximale Zuverlässigkeit und Performance unter widrigen Bedingungen ausgelegt. Die präzise Federmechanik sorgt für einen stabilen und niederohmigen Kontakt, der auch bei mechanischer Beanspruchung wie Vibrationen seine Integrität bewahrt. Dies ist entscheidend für die Signalintegrität und die Vermeidung von Ausfällen in kritischen Systemen. Die hohe Nennspannung von 500 V ermöglicht den Einsatz auch in Applikationen mit potenziell höheren Spannungspegeln, während der Nennstrom von 1,6 A eine breite Palette von Stromversorgungsaufgaben abdeckt. Die Wahl des Gehäusematerials, oft ein Hochtemperatur-Kunststoff wie LCP (Liquid Crystal Polymer) oder PBT (Polybutylene Terephthalate), gewährleistet eine ausgezeichnete thermische Stabilität und chemische Beständigkeit. Dies ist von Bedeutung für Anwendungen, die erhöhten Temperaturen oder dem Kontakt mit aggressiven Medien ausgesetzt sind. Die für das SMD-Löten optimierte Bauform ermöglicht die Integration in vollautomatisierte Fertigungsprozesse, was die Effizienz und Reproduzierbarkeit der Produktion signifikant erhöht. Die Kontaktflächen sind in der Regel aus einer hochleitfähigen Legierung gefertigt, oft veredelt mit einer dünnen Schicht Edelmetall (z.B. Gold oder eine Gold-Nickel-Legierung), um Korrosion vorzubeugen und den Übergangswiderstand langfristig niedrig zu halten. Dies ist ein wesentlicher Faktor für die Zuverlässigkeit und Lebensdauer der Verbindung.
Fertigung und Qualitätssicherung
Die Herstellung der MPE 715-4-012 Federleiste SMD unterliegt strengen Qualitätskontrollen. Jeder Produktionsschritt, von der Materialauswahl über die Präzisionsfertigung der Kontaktelemente bis hin zur Endmontage und Prüfung, ist darauf ausgerichtet, die hohen Standards von Lan.de zu erfüllen. Die Verwendung modernster Fertigungstechnologien und die sorgfältige Auswahl der Rohmaterialien gewährleisten, dass jede Federleiste die spezifizierten Leistungsmerkmale und Zuverlässigkeitsanforderungen erfüllt. Die Isolationswiderstände und die Durchschlagsfestigkeit werden mittels spezieller Prüfverfahren verifiziert, um die Sicherheit im Betrieb zu gewährleisten.
FAQ – Häufig gestellte Fragen zu MPE 715-4-012 – Federleiste SMD, 12 polig, 500 V / 1,6 A
Was bedeutet „SMD“ im Zusammenhang mit dieser Federleiste?
SMD steht für Surface Mount Device. Das bedeutet, dass die Federleiste direkt auf der Oberfläche einer Leiterplatte (PCB) montiert und durch Löten mit ihr verbunden wird, im Gegensatz zu durchgesteckten Bauteilen, die durch Löcher in der Platine gesteckt werden.
Ist die MPE 715-4-012 Federleiste auch für höhere Ströme geeignet, als 1,6 A?
Die angegebene Nennstromstärke von 1,6 A ist die spezifizierte Betriebsgrenze für eine zuverlässige Funktion unter den gegebenen Bedingungen. Eine Überschreitung dieser Grenze kann zu Überhitzung, Beschädigung des Bauteils und potenziellen Fehlfunktionen oder Sicherheitsrisiken führen.
Welche Art von Kabeln kann ich mit dieser Federleiste verbinden?
Die MPE 715-4-012 ist eine Federleiste zur Kontaktierung auf der Leiterplatte. Sie selbst nimmt keine Kabel auf, sondern dient als Gegenstück zu einer Buchsenleiste, an der die Kabel entweder crimpt oder gelötet werden. Die Anschlussart der Kabel hängt von der spezifischen Buchsenleiste ab, die mit dieser Federleiste verwendet wird.
Wie beeinflusst die Nennspannung von 500 V die Anwendungsbereiche?
Eine Nennspannung von 500 V bedeutet, dass die Federleiste für Anwendungen konzipiert ist, bei denen Spannungen bis zu diesem Wert sicher und zuverlässig übertragen werden müssen. Dies erweitert das Einsatzspektrum über typische Niedervolt-Anwendungen hinaus in Bereiche wie industrielle Stromversorgungen oder Leistungselektronik.
Ist die Federleiste für den Einsatz in rauen Umgebungsbedingungen wie hoher Luftfeuchtigkeit oder Staub geeignet?
Die MPE 715-4-012 Federleiste SMD ist mit hochwertigen Materialien gefertigt, die eine gute Beständigkeit gegen Umwelteinflüsse bieten. Für extrem raue Umgebungen ist jedoch eine zusätzliche Schutzmaßnahme wie Verguss oder Gehäuseabdeckung der gesamten Baugruppe ratsam, um die Lebensdauer und Zuverlässigkeit zu maximieren.
Wie wird sichergestellt, dass die Verbindung auch nach vielen Steckzyklen stabil bleibt?
Die Zuverlässigkeit über viele Steckzyklen wird durch die präzise Konstruktion des Federmechanismus, die Qualität des Kontaktmaterials (oft mit Edelmetallbeschichtung) und die Einhaltung der Spezifikationen während der Fertigung gewährleistet. Die Federkraft bleibt über die vorgesehene Lebensdauer erhalten und sorgt für einen konstanten Anpressdruck.
Welche Vorteile bietet die SMD-Bauform gegenüber THT-Varianten?
Die SMD-Bauform ermöglicht eine vollautomatische Bestückung auf der Leiterplatte, was die Produktionskosten senkt und die Effizienz steigert. Zudem sind SMD-Bauteile oft kompakter, was zu einer höheren Packungsdichte auf der Leiterplatte führt und die Miniaturisierung elektronischer Geräte unterstützt.
