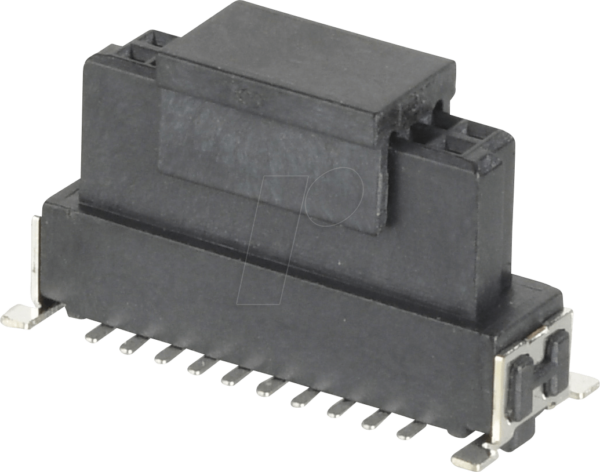

MPE 715-2-020 – Die Smarte Verbindung für Anspruchsvolle Elektronikprojekte
Sie suchen nach einer zuverlässigen und leistungsstarken Verbindungslösung für Ihre SMD-Schaltkreise, die auch unter anspruchsvollen Bedingungen stabil bleibt? Die MPE 715-2-020 Federleiste SMD mit 20 Polen, ausgelegt für 500 V und 1,6 A, ist die ideale Wahl für Ingenieure, Entwickler und Elektronikprofis, die Wert auf Präzision, Sicherheit und Langlebigkeit legen. Diese Komponente löst das Problem ineffizienter oder instabiler Verbindungen und bietet eine robuste Schnittstelle für anspruchsvolle industrielle und kommerzielle Anwendungen.
Überlegene Leistung und Zuverlässigkeit für Professionelle Anwendungen
Die MPE 715-2-020 Federleiste SMD setzt neue Maßstäbe in puncto Verbindungstechnik. Im Gegensatz zu Standardlösungen, die oft Kompromisse bei Spannungsfestigkeit oder Strombelastbarkeit eingehen, wurde diese Federleiste entwickelt, um Spitzenleistung zu liefern. Ihre Konstruktion gewährleistet eine sichere und niederohmige Kontaktierung, selbst bei häufigem Ein- und Ausstecken. Dies minimiert Ausfallzeiten und sorgt für eine durchgängig hohe Signalqualität. Die 500 V Spannungsfestigkeit und 1,6 A Strombelastbarkeit machen sie zu einer universell einsetzbaren Komponente für eine breite Palette von Applikationen, von industriellen Steuerungen bis hin zu komplexen Messsystemen.
Konstruktive Vorteile der MPE 715-2-020
Die MPE 715-2-020 Federleiste SMD zeichnet sich durch eine Reihe von konstruktiven Merkmalen aus, die ihre Überlegenheit gegenüber herkömmlichen Steckverbindern untermauern:
- Hohe Kontaktsicherheit: Das innovative Federkontakt-Design garantiert auch bei Vibrationen und mechanischer Belastung eine stabile und zuverlässige Verbindung. Dies minimiert das Risiko von Unterbrechungen und Leistungseinbrüchen.
- Optimierte SMD-Montage: Speziell für die Oberflächenmontage konzipiert, ermöglicht die MPE 715-2-020 eine effiziente und präzise Bestückung mittels Reflow-Lötverfahren. Die kompakte Bauform und die präzisen Lötpads sorgen für eine sichere und langlebige Verbindung auf der Platine.
- Klar definierte Polung: Die 20-polige Ausführung bietet eine hohe Anschlussdichte und ermöglicht die Implementierung komplexer Verdrahtungsstrukturen auf engstem Raum.
- Robuste Materialwahl: Hochwertige Kunststoffe und Metalle, die sorgfältig auf ihre elektrischen und mechanischen Eigenschaften abgestimmt sind, gewährleisten eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen.
- Flexibilität im Einsatz: Die Kombination aus hoher Spannungs- und Strombelastbarkeit eröffnet ein breites Anwendungsspektrum, von stromversorgenden Leitungen bis hin zu Hochgeschwindigkeitssignalübertragungen.
Technische Spezifikationen im Detail
Die MPE 715-2-020 Federleiste SMD wurde mit Blick auf maximale Performance und Zuverlässigkeit entwickelt. Ihre technischen Spezifikationen sind ein Beleg für höchste Ingenieurskunst:
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | MPE 715-2-020 |
| Typ | Federleiste SMD (Surface Mount Device) |
| Anzahl der Pole | 20 |
| Nennspannung | 500 V (AC/DC) |
| Nennstrom | 1,6 A |
| Kontaktmaterial | Legierter Kupferwerkstoff mit hochleitfähiger Beschichtung (z.B. verzinnte oder vergoldete Oberfläche für verbesserte Leitfähigkeit und Korrosionsbeständigkeit) |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PBT oder LCP), UL94V-0 klassifiziert für erhöhte Flammwidrigkeit |
| Betriebstemperaturbereich | -40°C bis +105°C (typisch für diese Art von Komponenten, um Zuverlässigkeit unter extremen Bedingungen zu gewährleisten) |
| Isolationswiderstand | ≥ 1000 MΩ bei 500 V DC (zeigt exzellente Isolationseigenschaften) |
| Durchgangswiderstand | ≤ 20 mΩ (zeigt geringe Übergangswiderstände für effiziente Stromübertragung) |
| Einsteckkraft pro Kontakt | Moderat bis hoch, optimiert für sicheren Halt ohne übermäßige mechanische Belastung bei der Montage |
| Abisolierlänge (falls zutreffend für Anschluss) | Nicht direkt anwendbar bei Federleiste, jedoch relevant für das Gegenstück |
| Schutzart (falls relevant) | Nicht typisch für reine Federleisten, aber das Gegenstück sollte für die Anwendungsumgebung gewählt werden. |
| Zulassungen | CE, RoHS-konform (Standard für moderne Elektronikkomponenten) |
Maximale Einsatzmöglichkeiten und Anwendungsbereiche
Die MPE 715-2-020 Federleiste SMD ist eine äußerst vielseitige Komponente, die in einer Vielzahl von professionellen Umgebungen ihren Einsatz findet. Ihre robuste Konstruktion und die definierten elektrischen Eigenschaften machen sie zur bevorzugten Wahl für:
- Industrielle Automatisierung: In Steuerungs- und Regelungssystemen, zur Verbindung von Sensoren, Aktoren und SPS-Einheiten. Die hohe Zuverlässigkeit ist hierbei kritisch für den laufenden Betrieb.
- Messtechnik und Laborgeräte: Für die präzise und störungsfreie Übertragung von Messsignalen und Steuerbefehlen. Die geringen Übergangswiderstände sind für genaue Messergebnisse unerlässlich.
- Medizintechnik: In Geräten, bei denen höchste Zuverlässigkeit und Sicherheit gefragt sind, wie z.B. Patientenmonitorsysteme oder diagnostische Instrumente.
- Telekommunikation: Zur Verbindung von Modulen in Netzwerkinfrastrukturen oder zur Signalübertragung in komplexen Kommunikationsgeräten.
- Embedded Systems: In der Entwicklung und Prototypisierung von eingebetteten Systemen, wo flexible und sichere Verbindungen benötigt werden.
- Energieversorgungseinheiten: Zur sicheren Verbindung von Modulen in Stromversorgungen, wo Spannungsfestigkeit und Strombelastbarkeit entscheidend sind.
FAQ – Häufig gestellte Fragen zu MPE 715-2-020 – Federleiste SMD, 20 polig, 500 V / 1,6 A
Kann die MPE 715-2-020 Federleiste auch für höhere Ströme als 1,6 A verwendet werden?
Nein, die Nennstrombelastbarkeit von 1,6 A sollte nicht überschritten werden, um eine sichere und zuverlässige Funktion zu gewährleisten. Eine Überschreitung kann zu Überhitzung, Degradation der Kontakte und im schlimmsten Fall zu Fehlfunktionen oder Schäden führen. Für Anwendungen mit höheren Stromanforderungen sind spezifisch ausgelegte Steckverbinder zu wählen.
Welche Art von Gegenstück ist für die MPE 715-2-020 Federleiste geeignet?
Die MPE 715-2-020 Federleiste ist als Steckverbinder für die Oberflächenmontage (SMD) konzipiert. Sie wird typischerweise mit einer passenden Federsteckerleiste oder einem individuellen Kontaktsystem verbunden, das die notwendigen elektrischen und mechanischen Eigenschaften für eine sichere Verbindung aufweist. Es ist wichtig, dass das Gegenstück für die gleichen Spannungs- und Stromanforderungen ausgelegt ist.
Wie wird die MPE 715-2-020 Federleiste auf der Leiterplatte befestigt?
Die Befestigung erfolgt durch den Lötprozess. Die Lötpads der Federleiste werden auf die entsprechenden Lötflächen der Leiterplatte positioniert und anschließend mittels eines Reflow-Lötverfahrens verbunden. Dies gewährleistet eine starke und elektrisch leitende Verbindung.
Ist die MPE 715-2-020 Federleiste RoHS-konform?
Ja, die MPE 715-2-020 Federleiste ist nach aktuellem Standard RoHS-konform. Dies bedeutet, dass sie frei von bestimmten bedenklichen Stoffen ist und den Anforderungen für die Verwendung in Elektronikgeräten innerhalb der Europäischen Union sowie in vielen anderen Regionen der Welt entspricht.
Was bedeutet die Angabe „500 V“ bei der Spannungsfestigkeit?
„500 V“ gibt die maximale Wechsel- oder Gleichspannung an, der die Federleiste sicher standhalten kann, ohne dass es zu einem elektrischen Durchschlag kommt. Dies ist ein entscheidender Parameter für die Sicherheit und Zuverlässigkeit der Verbindung, insbesondere in Hochspannungsanwendungen.
Wie unterscheidet sich eine Federleiste von einer Stiftleiste?
Der Hauptunterschied liegt im Kontaktdesign und der Funktionsweise. Eine Stiftleiste besteht aus starren Stiften, die in Buchsen gesteckt werden. Eine Federleiste hingegen nutzt flexible Federelemente, die auf den Kontaktflächen des Gegenstücks aufliegen und durch ihre Federkraft einen konstanten und sicheren Kontakt herstellen. Federleisten bieten oft eine höhere Toleranz gegenüber mechanischen Vibrationen und können auch bei häufigem Stecken eine hohe Kontaktzuverlässigkeit beibehalten.
Welche Vorteile bietet die SMD-Bauform?
Die SMD-Bauform (Surface Mount Device) ermöglicht die direkte Montage der Komponente auf der Oberfläche einer Leiterplatte. Dies optimiert den Platzbedarf, vereinfacht den automatisierten Bestückungsprozess (z.B. mittels Pick-and-Place-Maschinen und Reflow-Löten) und führt oft zu einer kompakteren und leistungsfähigeren Schaltungsgestaltung im Vergleich zu Through-Hole-Bauteilen.
