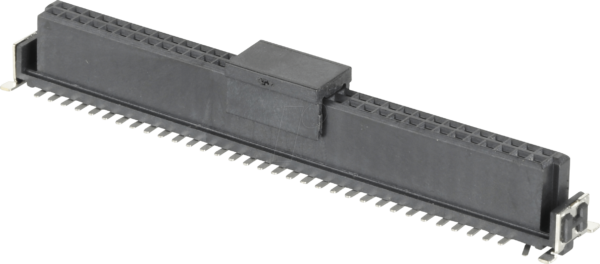

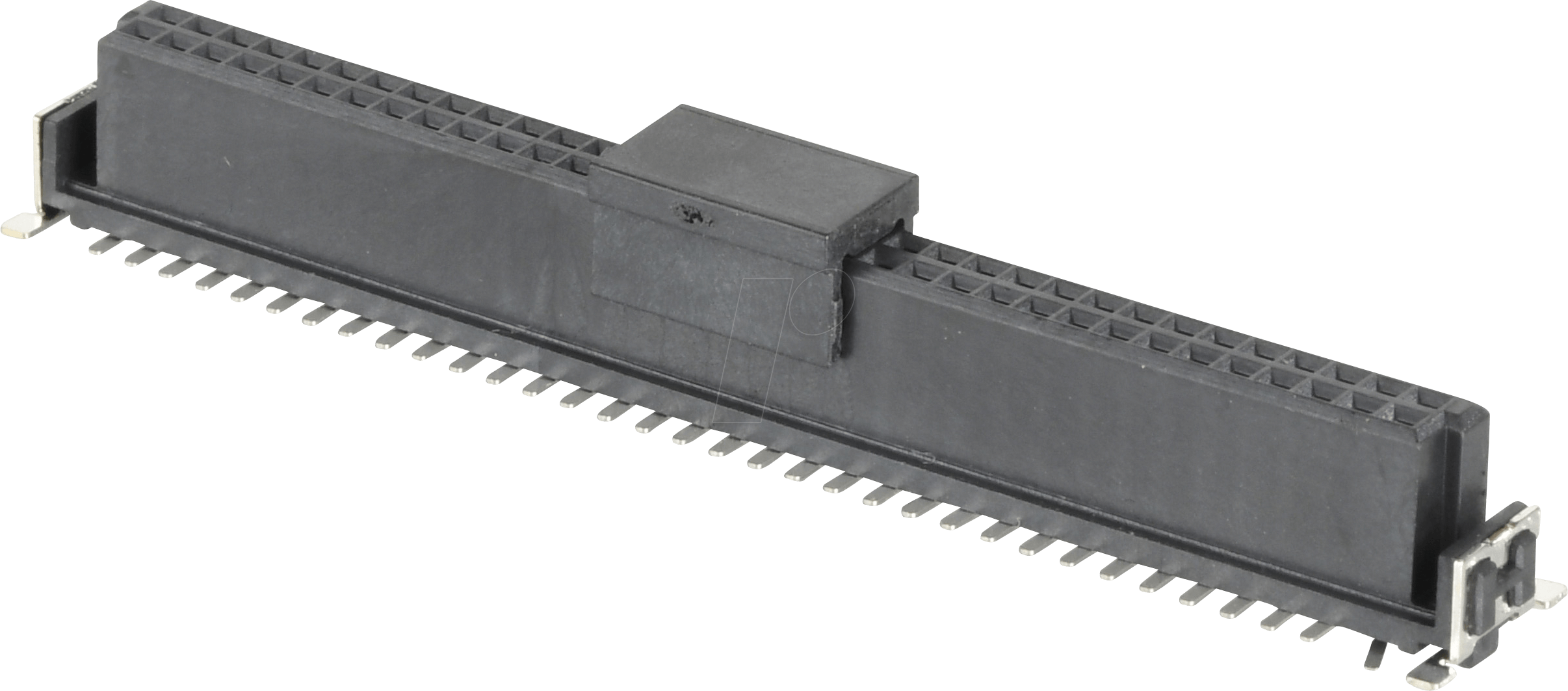

Höchste Konnektivitätsleistung für anspruchsvolle Elektronikprojekte: MPE 715-1-068 – Federleiste SMD, 68 polig, 500 V / 1,0 A
Sie suchen eine zuverlässige und leistungsstarke Lösung für die Leiterplattenverbindung in anspruchsvollen elektronischen Systemen? Die MPE 715-1-068 Federleiste SMD mit ihren 68 Polen und einer Belastbarkeit von 500 V bei 1,0 A ist die ultimative Wahl für Entwickler und Ingenieure, die höchste Präzision und ausfallsichere Verbindungen benötigen. Diese spezielle Federleiste adressiert die Notwendigkeit robuster und platzsparender Steckverbinder in modernen, miniaturisierten elektronischen Geräten und Baugruppen.
Präzision und Zuverlässigkeit in jedem Detail
Die MPE 715-1-068 setzt neue Maßstäbe in Sachen Verbindungsqualität und Signalintegrität. Im Gegensatz zu Standardlösungen, die oft Kompromisse bei Belastbarkeit oder mechanischer Stabilität eingehen, bietet diese Federleiste eine außergewöhnliche Performance, die durch sorgfältige Materialauswahl und präzise Fertigung gewährleistet wird. Die SMD-Bauform ermöglicht eine effiziente und automatische Bestückung auf Leiterplatten, was Produktionskosten senkt und die Montagezeit verkürzt. Die 68 Poligkeit erlaubt die Übertragung einer Vielzahl von Signalen und Datenleitungen auf engstem Raum, was für die Entwicklung komplexer Geräte unerlässlich ist.
Hervorragende elektrische und mechanische Eigenschaften
Mit einer Nennspannung von 500 Volt und einem Strom von 1,0 Ampere pro Kontakt ist die MPE 715-1-068 bestens gerüstet für Anwendungen, die eine signifikante Leistungsübertragung erfordern. Die robuste Konstruktion und die hochwertigen Kontaktmaterialien gewährleisten eine langanhaltende und zuverlässige Verbindung, auch unter schwierigen Umgebungsbedingungen. Die präzise gefertigten Kontakte sorgen für einen geringen Übergangswiderstand und minimieren Signalverluste, was für hochfrequente Anwendungen und die Datenintegrität von entscheidender Bedeutung ist. Die Oberflächenveredelung der Kontakte schützt vor Korrosion und Verschleiß, was die Lebensdauer des Produkts signifikant erhöht.
Optimierte Fertigung und Montage
Die MPE 715-1-068 ist speziell für die Oberflächenmontage (SMD – Surface Mount Device) konzipiert. Dies bedeutet, dass die Leiste direkt auf die Lötpads der Leiterplatte aufgebracht wird. Dieser Prozess ist ideal für automatisierte Fertigungsprozesse, wie sie in der modernen Elektronikindustrie üblich sind. Der Einsatz von Pick-and-Place-Maschinen und Reflow-Lötanlagen ermöglicht eine schnelle, kostengünstige und reproduzierbare Bestückung. Die kompakte Bauform und die integrierten Montagemerkmale tragen zusätzlich zur Effizienz der Fertigung bei und minimieren den Platzbedarf auf der Leiterplatte.
Erweiterte Einsatzmöglichkeiten durch hohe Spezifikationen
Die hohe Spannungsfestigkeit und Strombelastbarkeit der MPE 715-1-068 eröffnet eine breite Palette von Anwendungsmöglichkeiten. Sie eignet sich hervorragend für:
- Industrielle Steuerungs- und Automatisierungstechnik
- Medizintechnik für den Anschluss von Sensoren und Aktuatoren
- Telekommunikationsgeräte mit hohem Datenaufkommen
- Automobilindustrie für Bordelektronik und Kommunikationssysteme
- Energieelektronik und Umwandlungssysteme
- Forschung und Entwicklung komplexer elektronischer Prototypen
- High-End-Audio- und Videosysteme, bei denen Signalintegrität kritisch ist
Die Fähigkeit, eine hohe Anzahl von Kontakten auf kleinster Fläche unterzubringen, macht sie zu einer idealen Lösung für platzbeschränkte Designs, ohne Kompromisse bei der Funktionalität oder Leistung eingehen zu müssen.
Produktdetails im Überblick: MPE 715-1-068
| Merkmal | Beschreibung |
|---|---|
| Polzahl | 68 |
| Montageart | SMD (Surface Mount Device) |
| Nennspannung | 500 V |
| Nennstrom pro Kontakt | 1,0 A |
| Kontaktmaterial | Hochleitfähige Kupferlegierung mit spezieller Oberflächenveredelung (z.B. Gold-Nickel für verbesserte Korrosionsbeständigkeit und geringen Übergangswiderstand) |
| Isolationsmaterial | Hochtemperaturfähiger Thermoplast (z.B. PBT oder LCP), gewährleistet mechanische Stabilität und elektrische Isolation auch bei erhöhten Temperaturen |
| Betriebstemperaturbereich | Typischerweise -40°C bis +125°C, abhängig vom spezifischen Material und den Umgebungsbedingungen |
| Abmessungen | Kompakte Bauform zur Maximierung der Kontaktdichte auf der Leiterplatte |
| Fertigungsprozess | Präzisionsfertigung für exakte Toleranzen und reproduzierbare Qualität; geeignet für automatisierte Bestückungsprozesse |
| Anwendungsgebiete | Industrielle Elektronik, Medizintechnik, Telekommunikation, Automotive, Signalverarbeitung, Datenübertragung |
Häufig gestellte Fragen (FAQ) zu MPE 715-1-068 – Federleiste SMD, 68 polig, 500 V / 1,0 A
Was ist der Hauptvorteil der SMD-Bauform dieser Federleiste?
Die SMD-Bauform (Surface Mount Device) ermöglicht eine direkte und effiziente Montage auf der Leiterplatte. Dies erlaubt den Einsatz automatisierter Bestückungsprozesse (Pick-and-Place, Reflow-Löten), was die Produktionsgeschwindigkeit erhöht, Kosten senkt und eine hohe Reproduzierbarkeit der Lötverbindungen gewährleistet. Zudem ermöglicht die flache Bauweise eine höhere Integration von Komponenten auf der Leiterplatte.
Ist die MPE 715-1-068 für Hochfrequenzanwendungen geeignet?
Ja, die MPE 715-1-068 ist aufgrund ihrer präzisen Fertigung, der hochwertigen Kontaktmaterialien und der stabilen Verbindung für viele Hochfrequenzanwendungen geeignet. Der geringe Übergangswiderstand und die gute Signalintegrität minimieren Signalverluste. Für spezifische HF-Anforderungen sind jedoch detaillierte Impedanzanpassungen und Signalintegritätsanalysen im Gesamtsystem erforderlich.
Welche Arten von Lötverfahren sind für die MPE 715-1-068 empfohlen?
Für die MPE 715-1-068 werden typischerweise Reflow-Lötverfahren empfohlen, da sie für SMD-Bauteile ausgelegt ist. Die genauen Lötparameter (Temperaturprofile, Flussmittel) sollten gemäß den Empfehlungen des Herstellers und den Spezifikationen der Lotpaste und der Leiterplatte eingestellt werden, um eine zuverlässige Lötverbindung zu gewährleisten.
Wie wirkt sich die Nennspannung von 500 V auf die Anwendungsmöglichkeiten aus?
Die hohe Nennspannung von 500 V macht diese Federleiste besonders geeignet für Anwendungen, bei denen eine signifikante elektrische Isolation zwischen den angeschlossenen Schaltungsteilen erforderlich ist, oder bei denen höhere Spannungspegel im System auftreten. Dies ist in vielen Bereichen der Industrieelektronik, der Energieumwandlung und der Medizintechnik von Bedeutung.
Gibt es spezifische Anforderungen an die Leiterplattenlayout für die MPE 715-1-068?
Ja, für eine optimale Leistung und Zuverlässigkeit sind spezifische Lötpads und ein geeignetes Layout auf der Leiterplatte erforderlich, das den Vorgaben für SMD-Bauteile entspricht. Dies beinhaltet die richtige Dimensionierung der Pads, den Abstand zu benachbarten Bauteilen und die Berücksichtigung von Wärmeableitungseigenschaften. Die genauen Spezifikationen sind in den technischen Datenblättern des Herstellers zu finden.
Wie ist die mechanische Stabilität der Federleiste bei 68 Polen?
Die mechanische Stabilität wird durch die Auswahl des Isolationsmaterials, die Konstruktion des Gehäuses und die präzise Fertigung der Kontakte gewährleistet. Die Federleiste ist so konzipiert, dass sie den mechanischen Belastungen durch Einstecken und Herausziehen von Gegenstücken sowie Vibrationen standhält. Die SMD-Lötverbindung selbst bietet eine gute mechanische Verankerung auf der Leiterplatte.
Was bedeutet die Oberflächenveredelung der Kontakte für die Langzeitstabilität?
Eine hochwertige Oberflächenveredelung der Kontakte, oft eine Gold-Nickel-Beschichtung, schützt vor Korrosion und Oxidation. Dies gewährleistet einen dauerhaft geringen Übergangswiderstand und verhindert Kontaktprobleme über die Lebensdauer des Produkts hinweg. Die Korrosionsbeständigkeit ist besonders wichtig in Umgebungen mit hoher Luftfeuchtigkeit oder aggressiven chemischen Einflüssen.
