Präzise Verbindungen für anspruchsvolle Elektronikanwendungen: Die MPE 714-4-050 Messerleiste

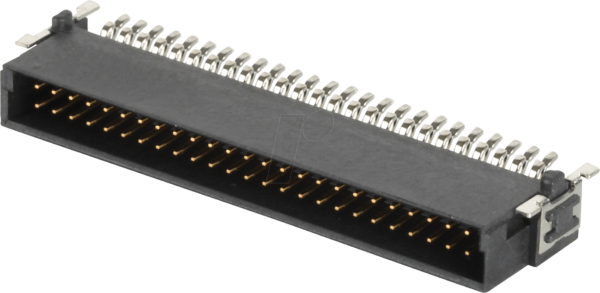

Die MPE 714-4-050 Messerleiste SMD, 50 polig, 500 V / 1,1 A ist die ideale Lösung für Entwickler und Techniker, die eine zuverlässige und platzsparende Steckverbindung für ihre SMD-bestückten Schaltungen benötigen. Sie löst das Problem unzureichender oder instabiler Verbindungen in kleinsten Bauformen, indem sie eine sichere und dauerhafte Kontaktierung mit hoher Strombelastbarkeit bietet. Diese Messerleiste ist speziell für professionelle Anwendungen konzipiert, bei denen Präzision, Robustheit und elektrische Integrität oberste Priorität haben.
Warum die MPE 714-4-050 Ihre überlegene Wahl ist
Im Vergleich zu Standardlösungen, die oft Kompromisse bei Belastbarkeit, Platzbedarf oder Montagefreundlichkeit eingehen, setzt die MPE 714-4-050 neue Maßstäbe. Ihre hochpräzise Fertigung garantiert eine exakte Kontaktierung und minimiert den Übergangswiderstand, was für eine stabile Signalübertragung und geringe Erwärmung unerlässlich ist. Die SMD-Bauweise ermöglicht eine direkte Bestückung auf der Leiterplatte und spart wertvollen Bauraum, während die hohe Spannungsfestigkeit von 500 V und der Strom von 1,1 A eine breite Palette an anspruchsvollen Applikationen abdecken. Dies macht sie zur überlegenen Wahl für jedes Projekt, bei dem Zuverlässigkeit und Effizienz gefragt sind.
Technische Exzellenz und Design
Die MPE 714-4-050 zeichnet sich durch ihre durchdachte Konstruktion aus, die auf maximale Leistungsfähigkeit und Langlebigkeit ausgelegt ist. Die Verwendung hochwertiger Materialien gewährleistet eine herausragende Beständigkeit gegen Umwelteinflüsse und mechanische Belastungen.
- Präzisionsgefertigte Kontakte: Jeder der 50 Pins ist exakt gefertigt, um einen optimalen und sicheren elektrischen Kontakt zu gewährleisten. Dies reduziert das Risiko von Signalverlusten und unerwünschten Nebeneffekten.
- SMD-Technologie für maximale Integration: Die Surface-Mount-Device (SMD) Technologie ermöglicht die direkte Montage auf der Leiterplatte, was zu kompakteren Designs und vereinfachten Fertigungsprozessen führt.
- Hohe Spannungs- und Stromfestigkeit: Mit einer Nennspannung von 500 V und einem Dauerstrom von 1,1 A ist diese Messerleiste auch für anspruchsvolle Energieanwendungen geeignet, ohne an Zuverlässigkeit einzubüßen.
- Robustes Gehäusematerial: Das Gehäuse besteht aus Hochleistungskunststoffen, die eine ausgezeichnete thermische und mechanische Stabilität bieten und auch unter widrigen Bedingungen zuverlässig funktionieren.
- Einfache Handhabung bei der Montage: Das Design der Messerleiste unterstützt gängige Lötprozesse für SMD-Bauteile und erleichtert die Integration in Ihre Fertigungslinien.
Umfassende Spezifikationen und Eigenschaften
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Messerleiste SMD (Surface Mount Device) |
| Modellnummer | MPE 714-4-050 |
| Polzahl | 50 polig |
| Nennspannung | 500 V AC/DC |
| Nennstrom | 1,1 A pro Kontakt |
| Temperaturbereich | -40°C bis +125°C (abhängig von Materialspezifikation des Lötens und der Umgebungstemperatur) |
| Isolationswiderstand | > 10^9 Ohm (typisch bei Standardbedingungen) |
| Kontaktmaterial | Hochleitfähige Legierung mit vergoldeter Oberfläche für minimale Übergangswiderstände und Korrosionsschutz |
| Gehäusematerial | Hochtemperatur-Polymere, RoHS-konform, UL94-V0 klassifiziert für Flammwidrigkeit |
| Lötverfahren | Geeignet für Reflow-Lötprozesse (SMD) |
| Rastermaß | Standardisierte Rastermaße für maximale Kompatibilität (spezifisches Maß im Datenblatt) |
| Abmessungen | Kompakte Bauform optimiert für Dichtebestückung auf Leiterplatten |
| Anwendungsgebiete | Industrielle Automatisierung, Medizintechnik, Telekommunikation, Embedded Systems, Mess- und Prüftechnik |
Anwendungsbereiche und Einsatzmöglichkeiten
Die MPE 714-4-050 Messerleiste ist prädestiniert für eine Vielzahl anspruchsvoller Applikationen, bei denen eine zuverlässige und sichere elektrische Verbindung in kompakter Bauform erforderlich ist. Ihre robuste Konstruktion und die hohe elektrische Leistungsfähigkeit machen sie zur idealen Wahl für:
- Industrielle Steuerungs- und Automatisierungssysteme: Zur Signalübertragung und Spannungsversorgung von Sensoren, Aktoren und Controllern, wo Robustheit und Zuverlässigkeit entscheidend sind.
- Medizintechnik: In Geräten, die höchste Anforderungen an elektrische Sicherheit und Signalintegrität stellen, wie z.B. Diagnosegeräte oder patientennahe Überwachungssysteme.
- Telekommunikationsinfrastruktur: Für Verbindungen in Basistationen, Routern und anderen Netzwerkkomponenten, bei denen hohe Zuverlässigkeit und schmale Bauformen gefragt sind.
- Embedded Systems und IoT-Geräte: Zur Anbindung von Modulen und Komponenten in platzkritischen Systemen, wo jede Millimeter zählt und die Stromversorgung stabil bleiben muss.
- Mess- und Prüfgeräte: Als Schnittstelle zur Datenaufnahme und Steuerung in Präzisionsmessgeräten, bei denen geringe Signalverluste und reproduzierbare Kontakte unerlässlich sind.
- Prototypenentwicklung und Forschung: Bietet eine standardisierte und zuverlässige Lösung für flexible Verbindungen während der Entwicklungsphase.
Häufig gestellte Fragen zu MPE 714-4-050 – Messerleiste SMD, 50 polig, 500 V / 1,1 A
Was sind die Hauptvorteile der SMD-Bauweise bei dieser Messerleiste?
Die SMD-Bauweise ermöglicht die direkte Montage auf der Oberfläche der Leiterplatte. Dies spart wertvollen Platz auf der Platine, vereinfacht den Fertigungsprozess durch automatisierbare Lötverfahren wie Reflow-Löten und ermöglicht kompaktere und dichtere Elektronikdesigns im Vergleich zu durchkontaktierten (THT) Steckverbindern.
Ist die MPE 714-4-050 für hohe Frequenzen geeignet?
Die MPE 714-4-050 ist primär für Anwendungen mit hohen Spannungen und Strömen konzipiert. Für sehr hohe Frequenzen (> GHz-Bereich) sollten spezifische Hochfrequenzsteckverbinder mit angepasster Impedanz und geringerer Kapazität evaluiert werden. Für viele Standard-Datenübertragungsanwendungen im unteren MHz-Bereich bietet sie jedoch eine solide Leistung.
Welche Arten von Lötprozessen werden für die MPE 714-4-050 empfohlen?
Diese Messerleiste ist für gängige industrielle SMD-Lötprozesse optimiert, insbesondere für das Reflow-Löten. Die Wahl des spezifischen Lötprofils sollte sich nach den Empfehlungen des Lotpastenherstellers und den Spezifikationen des Gehäusematerials der Messerleiste richten, um eine sichere und zuverlässige Verbindung zu gewährleisten.
Wie wird die Langlebigkeit und Zuverlässigkeit der Kontakte sichergestellt?
Die Langlebigkeit und Zuverlässigkeit der Kontakte der MPE 714-4-050 werden durch die Verwendung einer hochleitfähigen Kontaktlegierung und einer hochwertigen Vergoldung erreicht. Die Vergoldung bietet nicht nur einen ausgezeichneten Schutz vor Oxidation und Korrosion, sondern minimiert auch den Übergangswiderstand über einen langen Zeitraum, was für eine konstante elektrische Performance sorgt.
Ist die MPE 714-4-050 RoHS-konform?
Ja, die MPE 714-4-050 ist gemäß den aktuellen Industriestandards RoHS-konform hergestellt. Dies bedeutet, dass sie frei von den in der RoHS-Richtlinie (Restriction of Hazardous Substances) aufgeführten gefährlichen Stoffen ist, was für den Einsatz in globalen Märkten unerlässlich ist.
Kann die MPE 714-4-050 als einzelne Buchsenleiste verwendet werden, oder benötigt sie ein Gegenstück?
Die MPE 714-4-050 ist eine Messerleiste. Sie dient typischerweise als Sockel oder Anschlussblock auf einer Leiterplatte, der mit einem Gegenstück, wie z.B. einer Stiftleiste, verbunden wird. Sie ist kein eigenständiges Stecksystem, sondern ein Teil einer Steckverbindung.
Welche spezifischen Umwelteinflüsse kann die Messerleiste tolerieren?
Das Gehäusematerial ist für eine hohe Temperaturbeständigkeit (bis zu 125°C) und Flammwidrigkeit (UL94-V0) ausgelegt. Die vergoldeten Kontakte bieten zudem einen guten Schutz gegen Feuchtigkeit und chemische Einflüsse, die zu Korrosion führen könnten. Die genauen Toleranzen gegenüber spezifischen Chemikalien oder extremen Umgebungsbedingungen sind im detaillierten Datenblatt zu finden.
