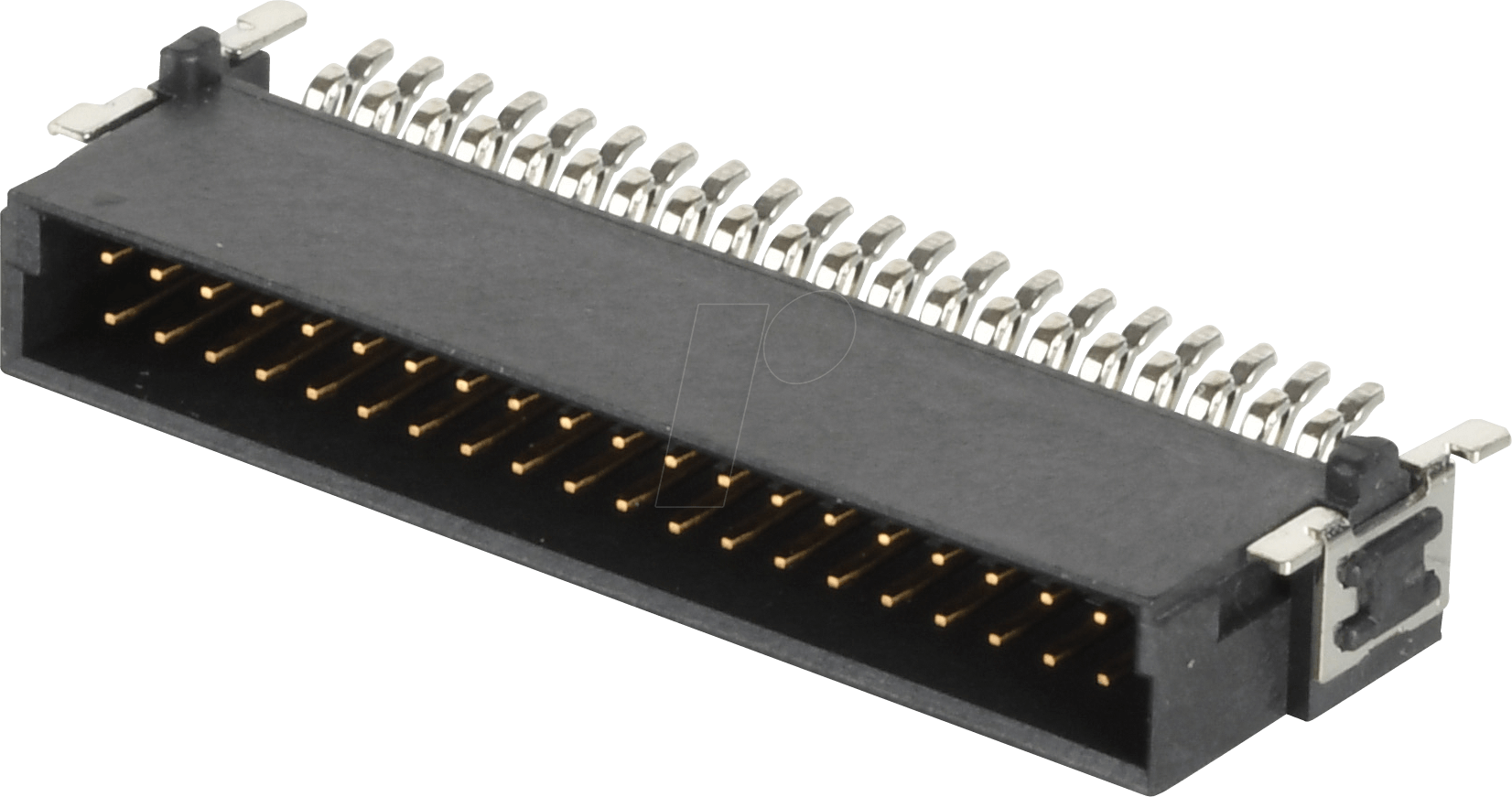

MPE 714-4-040 – Die präzise Verbindung für anspruchsvolle SMD-Anwendungen
Die MPE 714-4-040 Messerleiste SMD mit 40 Polen, ausgelegt für 500 V und 1,3 A, bietet eine robuste und zuverlässige Lösung für Entwickler, Ingenieure und Hobbyisten, die eine sichere und flexible Schnittstelle für ihre SMD-Bauteile oder Testaufbauten benötigen. Dieses Präzisionsbauteil löst das Problem der direkten, oft empfindlichen Lötverbindungen auf Leiterplatten und ermöglicht ein einfaches Stecken und Abziehen von Modulen oder Messleitungen.
Herausragende Vorteile der MPE 714-4-040
Im Vergleich zu Standard-Steckverbindern oder direktem Löten bietet die MPE 714-4-040 Messerleiste signifikante Vorteile, die sie zur überlegenen Wahl für professionelle und anspruchsvolle Anwendungen machen:
- Hohe Strom- und Spannungsfestigkeit: Mit einer Nennspannung von 500 V und einem Strombelastbarkeit von 1,3 A ist diese Messerleiste für eine breite Palette von Schaltungen und Energieversorgungen geeignet, was Standardlösungen oft übertrifft.
- Optimiert für SMD-Technologie: Das spezielle Design ermöglicht eine präzise und sichere Oberflächenmontage (SMD), was die Effizienz in der Fertigung erhöht und Platz auf der Leiterplatte spart.
- Anzahl der Pole: Die 40polige Ausführung bietet eine hohe Flexibilität für komplexe Verbindungen und die Anbindung mehrerer Signale oder Komponenten gleichzeitig.
- Wiederholgenauigkeit und Zuverlässigkeit: Die konstruktive Qualität gewährleistet eine hohe Anzahl von Steckzyklen ohne Verlust der elektrischen oder mechanischen Integrität, im Gegensatz zu wiederholtem Löten und Entlöten.
- Industrietauglichkeit: Die robuste Bauweise und die verwendeten Materialien sind auf Langlebigkeit und zuverlässigen Betrieb auch unter anspruchsvollen Umgebungsbedingungen ausgelegt.
- Einfache Integration: Die klare Pin-Belegung und die standardisierten Abmessungen erleichtern die Integration in bestehende oder neue Schaltungsdesigns und Prototypen.
Konstruktionsmerkmale und Materialqualität
Die MPE 714-4-040 Messerleiste SMD zeichnet sich durch eine sorgfältige Auswahl an Materialien und eine präzise Fertigung aus, die für ihre Leistungsfähigkeit und Langlebigkeit entscheidend sind. Die Kontaktstifte sind typischerweise aus einer hochleitfähigen Legierung gefertigt, die eine geringe Kontaktimpedanz gewährleistet und somit Signalverluste minimiert. Die Oberflächenveredelung der Kontakte, oft eine Hartvergoldung oder eine alternative Schutzschicht, schützt vor Oxidation und Korrosion, was besonders in industriellen Umgebungen von großer Bedeutung ist. Der Gehäusewerkstoff ist ein thermisch stabiles, elektrisch isolierendes Material wie beispielsweise ein duroplastisches Polymer (z.B. PBT oder LCP), das auch bei erhöhten Temperaturen formstabil bleibt und höchste Sicherheitsstandards erfüllt. Die präzise Ausrichtung der Pins im SMD-Format ermöglicht eine zuverlässige Bestückung auf der Leiterplatte mittels Reflow-Lötverfahren, was eine gleichmäßige Verteilung der Löttemperatur und eine starke mechanische Verbindung zur Platine gewährleistet.
Anwendungsgebiete und Einsatzszenarien
Die MPE 714-4-040 Messerleiste SMD ist ein essenzielles Bauteil für eine Vielzahl von professionellen und anspruchsvollen elektronischen Anwendungen. Ihre primäre Funktion als Schnittstelle macht sie unverzichtbar in:
- Prototypenentwicklung und Testaufbauten: Ermöglicht schnelles Prototyping und einfaches Austauschen von Komponenten zur Fehlersuche oder zur Evaluierung verschiedener Schaltungskonfigurationen.
- Industrielle Automatisierung und Steuerungstechnik: Dient als robuste Verbindung für Sensoren, Aktoren und Module in Produktionsanlagen, wo Zuverlässigkeit und Wartungsfreundlichkeit oberste Priorität haben.
- Messtechnik und Laboranwendungen: Bietet eine stabile und wiederholgenaue Anschlussmöglichkeit für Messgeräte und Prüfaufbauten, um präzise Messergebnisse zu erzielen.
- Embedded Systems und IoT-Geräte: Wird zur modularen Anbindung von Peripheriegeräten oder zur Erweiterung von Funktionalitäten in komplexen Systemen eingesetzt.
- Kfz-Elektronik und Fahrzeugdiagnose: Findet Anwendung in anspruchsvollen Umgebungen, in denen vibrationsfeste und elektrisch stabile Verbindungen gefordert sind.
- Medizintechnik: Unterstützt die modulare Konstruktion von Geräten, bei denen Hygiene und einfache Wartung durch austauschbare Module eine Rolle spielen.
Die hohe Strom- und Spannungsbelastbarkeit macht sie zudem geeignet für die Stromversorgung von kleineren Modulen oder zur Verteilung von Leistungssignalen auf der Leiterplatte.
Technische Spezifikationen im Detail
Die MPE 714-4-040 – Messerleiste SMD, 40 polig, 500 V / 1,3 A repräsentiert höchste technische Standards in ihrer Klasse. Die Dimensionierung der einzelnen Kontakte und die Geometrie des Gehäuses sind präzise auf die Anforderungen der automatisierten SMD-Fertigung abgestimmt. Das Pin-Raster ist standardisiert, um Kompatibilität mit gängigen Leiterplattendesigns und Bestückungsautomaten zu gewährleisten. Die Isolationseigenschaften des Gehäusematerials sind exzellent, um Spannungsdurchschläge auch unter ungünstigen Bedingungen zu verhindern. Die Kontaktierung erfolgt über eine flache, rechteckige Kontaktfläche, die eine optimale Verbindung mit den entsprechenden Gegenstücken ermöglicht. Die Lötflächen sind so konzipiert, dass sie eine sehr gute Benetzung durch Lotpasten ermöglichen, was zu einer mechanisch stabilen und elektrisch leitfähigen Verbindung mit der Leiterplatte führt. Die 40 Pole ermöglichen eine hohe Dichte an Anschlüssen auf kleinem Raum, was besonders bei platzkritischen Designs von Vorteil ist.
Die Vorteile im Überblick: MPE 714-4-040 vs. Alternativen
Die MPE 714-4-040 Messerleiste SMD setzt sich durch ihre spezifischen Eigenschaften deutlich von einfacheren oder weniger spezialisierten Verbindungsoptionen ab. Im Gegensatz zu universellen Stiftleisten oder Buchsenleisten, die oft für Durchsteckmontage (THT) ausgelegt sind und damit mehr Platz auf der Platine beanspruchen, ist die MPE 714-4-040 explizit für die Oberflächenmontage optimiert. Dies führt zu einer geringeren Bauhöhe und einer besseren Aerodynamik auf der Platine. Weiterhin bieten die hohen Nennspannungen von 500 V und die Strombelastbarkeit von 1,3 A eine deutliche Reserve gegenüber vielen Standard-SMD-Verbindern, die oft nur für geringere Spannungen und Ströme ausgelegt sind. Die robuste Konstruktion und die hochwertigen Kontaktmaterialien sorgen für eine langanhaltende, stabile Verbindung, die auch mechanischen Belastungen besser standhält als beispielsweise Kabelverbinder oder Lötbrücken, die bei häufigem Austausch anfällig für Beschädigungen sind.
Produkt-Eigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | Messerleiste SMD |
| Polanzahl | 40 |
| Nennspannung | 500 V AC/DC |
| Nennstrom | 1,3 A |
| Befestigung | SMD (Surface Mount Device) |
| Kontaktmaterial | Hochleitfähige Legierung mit optimierter Oberflächenveredelung (z.B. Hartvergoldung für verbesserte Leitfähigkeit und Korrosionsbeständigkeit) |
| Gehäusematerial | Hochtemperatur-stabiler, elektrisch isolierender Kunststoff (z.B. PBT, LCP oder ähnliche duroplastische Polymere für exzellente thermische und mechanische Eigenschaften) |
| Temperaturbereich (Betrieb) | Typischerweise von -40°C bis +125°C, abhängig vom spezifischen Gehäusematerial |
| Pin-Form | Rechteckig, optimiert für sichere Steckverbindung und SMD-Lötbarkeit |
| Rastermaß | Standardisiertes Rastermaß für Kompatibilität mit gängigen Leiterplattendesigns |
FAQ – Häufig gestellte Fragen zu MPE 714-4-040 – Messerleiste SMD, 40 polig, 500 V / 1,3 A
Ist die MPE 714-4-040 für den Einsatz in rauen Umgebungen geeignet?
Ja, die MPE 714-4-040 Messerleiste ist dank ihres robusten Gehäusematerials und der hochwertigen Kontaktoberflächen für viele industrielle Anwendungen konzipiert, die höhere Anforderungen an Temperaturbeständigkeit und mechanische Stabilität stellen können.
Welche Art von Lötprozess wird für die SMD-Bestückung empfohlen?
Für die MPE 714-4-040 Messerleiste wird die Standard-SMD-Löttechnik mittels Reflow-Lötverfahren empfohlen. Die Lötflächen sind für die Verwendung mit gängigen Lotpasten und den typischen Temperaturprofilen von Reflow-Öfen optimiert.
Kann die Messerleiste auch für Gleichstromanwendungen verwendet werden?
Ja, die Nennspannung von 500 V gilt sowohl für Wechsel- als auch für Gleichstromanwendungen, was die Vielseitigkeit der MPE 714-4-040 erhöht.
Wie viele Steckzyklen kann die MPE 714-4-040 typischerweise aushalten?
Die genaue Anzahl der Steckzyklen hängt von der mechanischen Belastung während des Steckens und Ziehens sowie von den Umgebungsbedingungen ab. Hochwertige Messerleisten wie diese sind jedoch für mehrere hundert bis tausend Steckzyklen ausgelegt, um eine langfristige Zuverlässigkeit zu gewährleisten.
Ist das Rastermaß der Messerleiste standardisiert und mit anderen Herstellern kompatibel?
Die MPE 714-4-040 verwendet ein standardisiertes Rastermaß, das in der Industrie weit verbreitet ist. Dies erhöht die Kompatibilität mit gängigen Leiterplattenlayouts und anderen Stecksystemen.
Welche Gegenstücke sind für die MPE 714-4-040 verfügbar?
Die MPE 714-4-040 Messerleiste dient als steckbare Verbindung. Das Gegenstück wäre typischerweise eine Buchsenleiste mit passenden rechteckigen Kontakten oder eine spezifische Testaufnahme, die für eine sichere und niederohmige Verbindung ausgelegt ist.
Erläutern Sie die Bedeutung der 1,3 A Nennstrombelastbarkeit.
Die Nennstrombelastbarkeit von 1,3 Ampere gibt den maximalen Dauerstrom an, den jeder einzelne Kontakt der Messerleiste sicher führen kann, ohne zu überhitzen oder Schaden zu nehmen. Dies ist ein wichtiger Parameter, um sicherzustellen, dass die Verbindung den Anforderungen der zu versorgenden Schaltung gewachsen ist und keine Engstelle darstellt.
