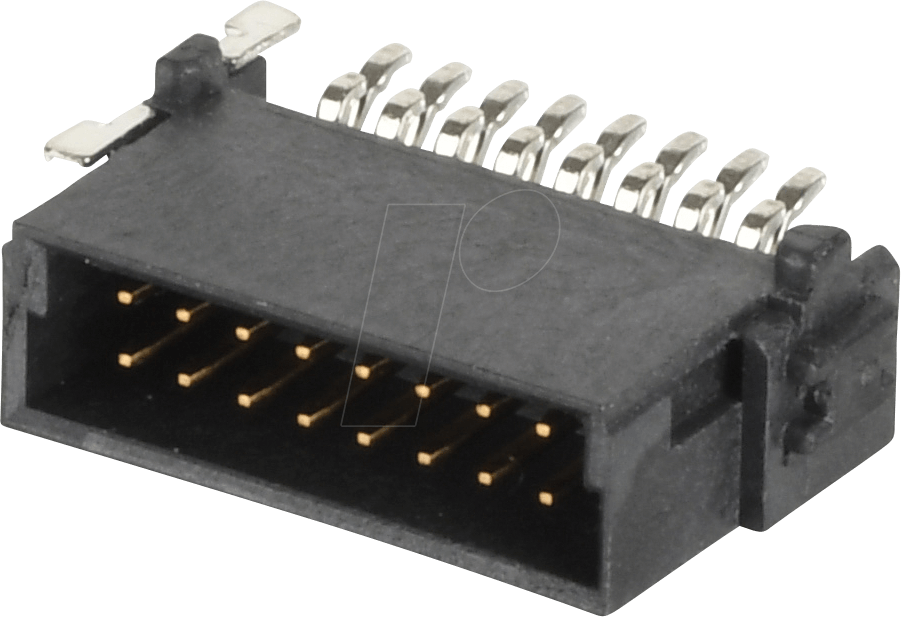

Präzision und Zuverlässigkeit für Ihre SMD-Projekte: Die MPE 714-4-016 Messerleiste
Die MPE 714-4-016 Messerleiste SMD mit 16 Polen, ausgelegt für 500 V und 1,6 A, ist die essenzielle Komponente für anspruchsvolle Entwickler und Techniker, die höchste Präzision und sichere Verbindungen in ihren Platinen-Designs benötigen. Dieses Bauteil wurde speziell entwickelt, um den Herausforderungen moderner Elektronikfertigung gerecht zu werden, insbesondere dort, wo Platzbeschränkungen und die Notwendigkeit robuster, zuverlässiger Verbindungen im Vordergrund stehen. Wenn Sie auf der Suche nach einer langlebigen und leistungsstarken Lösung für Ihre Oberflächenmontage-Anforderungen sind, bietet die MPE 714-4-016 eine überlegene Alternative zu minderwertigen Steckverbindern.
Warum die MPE 714-4-016 die überlegene Wahl ist
Im Gegensatz zu Standard-Messerleisten, die oft Kompromisse bei Materialqualität, Spannungsfestigkeit oder mechanischer Stabilität eingehen, zeichnet sich die MPE 714-4-016 durch ihre durchdachte Konstruktion und hochwertige Fertigung aus. Die gezielte Auswahl von Materialien und die präzise Verarbeitung gewährleisten eine herausragende elektrische Leitfähigkeit und thermische Beständigkeit, die für den zuverlässigen Betrieb unter anspruchsvollen Bedingungen unerlässlich sind. Ihre 16 Pole bieten eine flexible Konnektivität für komplexe Schaltungen, während die hohe Spannungsfestigkeit von 500 V und der Nennstrom von 1,6 A eine breite Palette von Anwendungen abdecken. Die SMD-Bauform minimiert zudem den Platzbedarf auf der Leiterplatte und ermöglicht eine effiziente Bestückung im automatisierten Fertigungsprozess.
Technische Spezifikationen und Konstruktionsmerkmale
Die MPE 714-4-016 repräsentiert Spitzenleistung in der Kategorie der SMD-Messerleisten. Mit einer Bestückung von 16 Kontakten bietet sie eine ideale Basis für die Signalübertragung und Stromversorgung in einer Vielzahl von elektronischen Geräten und Systemen. Die Konstruktion ist auf Langlebigkeit und Betriebssicherheit ausgelegt. Die eingesetzten Materialien sind sorgfältig gewählt, um Korrosion zu widerstehen und eine gleichbleibend niedrige Kontaktimpedanz über die Lebensdauer des Produkts zu gewährleisten.
Vorteile der MPE 714-4-016 im Überblick
- Hohe Zuverlässigkeit: Entwickelt für den Dauerbetrieb unter definierten elektrischen und thermischen Belastungen.
- Kompakte Bauform: Ideal für Anwendungen mit begrenztem Platzangebot auf der Leiterplatte dank SMD-Technologie.
- Ausgezeichnete elektrische Eigenschaften: Geringe Kontaktwiderstände und hohe Strombelastbarkeit für effiziente Signal- und Energieübertragung.
- Robuste mechanische Stabilität: Sicherer Halt auf der Leiterplatte und Beständigkeit gegenüber mechanischen Einwirkungen.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für industrielle Steuerungen, Messtechnik, Telekommunikation und viele weitere Elektronikbereiche.
- Sichere Spannungsfestigkeit: 500 V Nennspannung bieten eine hohe Sicherheitsreserve für anspruchsvolle Umgebungen.
- Präzise Fertigungsqualität: Gewährleistet konsistente Leistung und einfache Integration in Ihre Designs.
Materialien und Fertigungsprozess
Bei der Herstellung der MPE 714-4-016 Messerleiste werden ausschließlich hochwertige Materialien verwendet, die eine optimale Leistung und Langlebigkeit garantieren. Das Gehäusematerial ist typischerweise ein hochtemperaturbeständiges Polymer, das den Anforderungen des Reflow-Lötprozesses standhält und gleichzeitig eine exzellente elektrische Isolation bietet. Die Kontakte selbst sind in der Regel aus einer Kupferlegierung gefertigt, die für ihre gute Leitfähigkeit und Duktilität bekannt ist. Um die Korrosionsbeständigkeit und die Kontaktqualität weiter zu verbessern, werden die Kontakte häufig mit einer Edelmetallschicht (z.B. Gold oder eine Gold-Nickel-Legierung) versehen. Diese Beschichtung schützt nicht nur vor Oxidation, sondern reduziert auch die Übergangswiderstände, was für die Signalintegrität von entscheidender Bedeutung ist. Der Fertigungsprozess umfasst präzise Stanz- und Umformschritte für die Kontaktelemente, gefolgt von der automatisierten Bestückung und der thermischen Fixierung auf der Leiterplatte mittels SMD-Technologie. Die Oberflächenmontage-Fähigkeit ist ein Schlüsselfaktor für die Effizienz in modernen Produktionslinien, da sie eine einseitige Bestückung und eine höhere Packungsdichte ermöglicht.
Anwendungsbereiche und Integration
Die MPE 714-4-016 Messerleiste SMD findet breite Anwendung in zahlreichen Sektoren der Elektronikindustrie. Ihre primären Einsatzgebiete umfassen:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuerungseinheiten in Produktionsanlagen, wo Robustheit und Zuverlässigkeit oberste Priorität haben.
- Messtechnik und Prüfgeräte: Als Schnittstelle für Prüfaufbauten und Messsysteme, wo präzise Signalübertragung und geringe Störeinflüsse unerlässlich sind.
- Telekommunikation: In Basisstationen und Netzwerkkomponenten, wo hohe Datenraten und stabile Verbindungen gefordert sind.
- Medizintechnik: In medizinischen Geräten, wo höchste Zuverlässigkeit und Biokompatibilität (bei relevanten Materialien) entscheidend sind.
- Automobilindustrie: In Steuergeräten und Infotainmentsystemen, die den rauen Umgebungsbedingungen standhalten müssen.
- Prototyping und Entwicklung: Für schnelle und zuverlässige Prototypen und Testschaltungen, die eine flexible Konfiguration erfordern.
Die Integration in Leiterplattendesigns erfolgt über den reflow-Lötprozess, eine Standardmethode in der modernen Elektronikfertigung. Die flache Bauform und die definierten Lötpads der SMD-Messerleiste optimieren den Prozess und minimieren das Risiko von Lötfehlern, was zu einer höheren Ausbeute in der Serienfertigung führt.
Leistungsmerkmale und Betriebssicherheit
Die operative Leistung der MPE 714-4-016 wird maßgeblich durch ihre Nennwerte bestimmt. Die Spannungsfestigkeit von 500 V ermöglicht den Einsatz in Systemen, die höhere Spannungspotenziale aufweisen oder bei denen Sicherheitsmargen erforderlich sind, um unerwartete Spannungsspitzen abzudecken. Der Nennstrom von 1,6 A pro Kontakt ist ausreichend für die Übertragung von Signalen und kleineren Leistungslasten. Die thermische Belastbarkeit ist eng mit diesen Parametern verknüpft; das verwendete Gehäusematerial und die Kontaktierung sind so ausgelegt, dass sie die durch den Stromfluss entstehende Wärme effizient ableiten und eine Überhitzung vermieden wird. Die mechanische Integrität der Lötverbindung und der Kontaktführung ist für die Langzeitzuverlässigkeit entscheidend. Die Präzisionsfertigung der Messerleiste stellt sicher, dass die mechanischen Toleranzen gering sind, was eine sichere und wiederholgenaue Steckverbindung gewährleistet, selbst nach zahlreichen Ein- und Aussteckzyklen, sofern eine solche Funktion vorgesehen ist. Die Kontaktierungselemente sind so konstruiert, dass sie auch unter Vibrationen und mechanischer Beanspruchung stabilen Kontakt bieten.
Konstruktionsdetails und Materialauswahl
Die MPE 714-4-016 Messerleiste zeichnet sich durch eine intelligente Konstruktion aus, die auf Funktionalität und Langlebigkeit optimiert ist. Das Gehäusematerial besteht aus einem thermoplastischen Polymer, das eine hohe Temperaturbeständigkeit aufweist, um den Anforderungen des Lötprozesses (Reflow-Löten) gerecht zu werden. Diese Materialien sind zudem elektrisch isolierend und mechanisch robust. Die einzelnen Kontakte sind präzise geformt und so gestaltet, dass sie eine optimale Kontaktfläche mit der Gegenstelle (z.B. einem Messstecker oder einer Buchsenleiste) bilden. Die Oberflächen der Kontakte sind in der Regel mit einer widerstandsfähigen und leitfähigen Schicht überzogen, oft eine Kombination aus Nickel und Gold, um Korrosion zu verhindern und einen niedrigen, stabilen Übergangswiderstand zu gewährleisten. Die Auswahl von Kupferlegierungen als Basis für die Kontakte sorgt für eine hohe elektrische Leitfähigkeit und gute mechanische Eigenschaften wie Federkraft und Duktilität. Die Anordnung der 16 Pole ist standardisiert, um eine hohe Kompatibilität mit gängigen Stecksystemen zu gewährleisten und eine effiziente Raumnutzung auf der Leiterplatte zu ermöglichen. Die SMD-Montagefüße sind so konzipiert, dass sie eine sichere und zuverlässige Lötverbindung auf der Leiterplatte ermöglichen, die sowohl elektrisch als auch mechanisch stabil ist.
Produkteigenschaften im Detail
| Eigenschaft | Details |
|---|---|
| Modellbezeichnung | MPE 714-4-016 |
| Bauform | Messerleiste, SMD (Surface Mount Device) |
| Anzahl der Pole | 16 |
| Max. Betriebsspannung | 500 V (AC/DC) |
| Max. Betriebsstrom | 1,6 A pro Pol |
| Kontaktmaterial | Kupferlegierung mit Edelmetallbeschichtung (typischerweise Gold-Nickel) |
| Gehäusematerial | Hochtemperaturbeständiges thermoplastisches Polymer |
| Lötverfahren-Kompatibilität | Reflow-Löten |
| Isolationswiderstand | Sehr hoch, spezifikationsabhängig, typischerweise > 10 GΩ |
| Betriebstemperaturbereich | Weit gefasst, spezifikationsabhängig, oft -40°C bis +125°C |
FAQ – Häufig gestellte Fragen zu MPE 714-4-016 – Messerleiste SMD, 16 polig, 500 V / 1,6 A
Was ist der Hauptvorteil der SMD-Bauform gegenüber THT-Bauteilen?
Die SMD-Bauform (Surface Mount Device) ermöglicht die direkte Montage auf der Oberfläche der Leiterplatte ohne Durchstecken durch Bohrungen. Dies führt zu einer kompakteren Bauweise, reduziert das benötigte Leiterplattenlayout und ermöglicht eine einseitige Bestückung, was die Herstellungseffizienz erhöht.
Ist die MPE 714-4-016 für hohe Frequenzen geeignet?
Obwohl die Messerleiste für 500 V und 1,6 A ausgelegt ist, liegt ihr primärer Fokus auf Signal- und Leistungsverteilung in moderaten Frequenzbereichen. Für extrem hohe Frequenzen (GHz-Bereich) sind spezialisierte HF-Steckverbinder erforderlich. Für die meisten industriellen und allgemeinen Elektronikanwendungen ist sie jedoch gut geeignet.
Welche Art von Gegenstellen können mit dieser Messerleiste verwendet werden?
Diese Messerleiste ist für die Aufnahme von Standard-Buchsenleisten oder entsprechenden Gegenstücken konzipiert, die eine sichere und leitfähige Verbindung mit den 16 Polen herstellen. Die genauen Spezifikationen der Gegenstelle sollten im Einklang mit den Abmessungen und dem Rastermaß der Messerleiste stehen.
Wie wird die Zuverlässigkeit der Lötverbindung bei SMD-Bauteilen sichergestellt?
Die Zuverlässigkeit der Lötverbindung wird durch die präzise Fertigung der Lötpads auf der Messerleiste und der Leiterplatte, die Verwendung von geeigneter Lötpaste und die Einhaltung der richtigen Reflow-Lötprofil-Parameter gewährleistet. Eine gute Oberflächenbenetzung und die Vermeidung von Lötfehlern wie Kaltlötstellen oder Brückenbildung sind entscheidend.
Welche Art von Umgebungen kann die MPE 714-4-016 verkraften?
Aufgrund der robusten Materialauswahl und der ausgelegten Spannungs- und Stromwerte ist die MPE 714-4-016 für eine Vielzahl von Umgebungen geeignet, einschließlich industrieller Anwendungen mit potenziellen Temperaturschwankungen und moderater Feuchtigkeit. Spezifische IP-Schutzklassen sind in der Regel nicht für einzelne Messerleisten angegeben, aber die Qualität der Verbindung ist entscheidend für die Umgebungsbeständigkeit des Gesamtsystems.
Was bedeutet die Angabe „500 V / 1,6 A“?
Diese Angaben definieren die maximal zulässigen Betriebswerte der Messerleiste. „500 V“ steht für die maximale Spannungsdifferenz, die zwischen benachbarten oder geerdeten Kontakten sicher aufrechterhalten werden kann, ohne dass es zu einem elektrischen Durchschlag kommt. „1,6 A“ gibt den maximalen kontinuierlichen Strom an, der sicher durch jeden einzelnen Pol fließen kann, ohne dass eine Überhitzung oder Beschädigung des Bauteils eintritt.
Ist die Messerleiste wiederverwendbar, wenn sie einmal auf der Leiterplatte verlötet wurde?
Nachdem die Messerleiste einmal auf der Leiterplatte verlötet wurde, ist sie in der Regel nicht ohne Weiteres wieder verwendbar, ohne die Lötverbindung zu zerstören. Sie ist für eine dauerhafte Montage auf der Leiterplatte konzipiert. Falls eine lösbare Verbindung gewünscht ist, sind entsprechende Buchsenleisten oder Steckverbinder auf der Leiterplatte zu montieren, die dann mit der Messerleiste verbunden werden.
