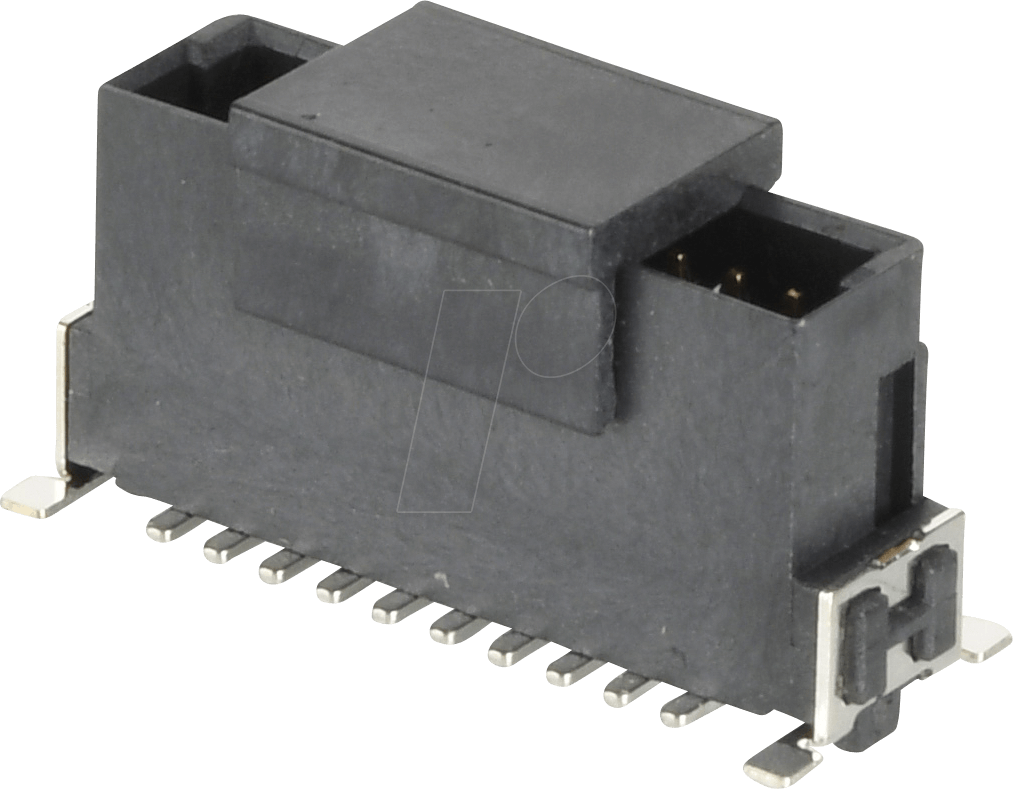

Präzise Verbindungen für anspruchsvolle Elektronikanwendungen: MPE 714-2-020 Messerleiste SMD
Diese hochintegrierte MPE 714-2-020 Messerleiste SMD mit 20 Polen ist die ideale Lösung für professionelle Entwickler, Ingenieure und Elektronikfertiger, die zuverlässige und platzsparende Verbindungen für ihreplatinenbasierten Systeme benötigen. Sie adressiert insbesondere die Herausforderungen bei der präzisen Signalübertragung und Spannungsführung in modernen elektronischen Schaltungen, wo eine hohe Packungsdichte und elektrische Stabilität essenziell sind.
Überlegene Leistung und Zuverlässigkeit: Das MPE 714-2-020 im Vergleich
Herkömmliche Steckverbinder stoßen oft an ihre Grenzen, wenn es um die Kombination aus hoher Strombelastbarkeit, geringem Platzbedarf und zuverlässiger Dauerfunktion geht. Die MPE 714-2-020 Messerleiste SMD übertrifft diese Limitationen durch ihre dezidierte SMD-Bauform, die eine direkte Montage auf der Leiterplatte ermöglicht und somit den Bauraum optimiert. Mit einer Nennspannung von 500 V und einem Strom von 1,6 A pro Pol bietet sie eine robuste Leistungsgrundlage für eine Vielzahl anspruchsvoller Applikationen, wo eine singuläre, feste Steckverbindung ohne die Notwendigkeit von lösbaren Kabelverbindungen gefordert ist. Ihre Konstruktion ist auf Langlebigkeit und minimale Signalverluste ausgelegt, was sie zu einer überlegenen Wahl gegenüber weniger spezialisierten Steckverbinderlösungen macht.
Technische Exzellenz und Designvorteile
Die MPE 714-2-020 Messerleiste SMD zeichnet sich durch eine Reihe von Merkmalen aus, die ihre überlegene Funktionalität und Zuverlässigkeit gewährleisten:
- Optimierte SMD-Bauform: Ermöglicht eine direkte Oberflächenmontage auf der Leiterplatte, was Montageaufwand und Kosten reduziert und die Signalintegrität durch kürzere Leiterbahnen verbessert.
- Hohe Polzahl: Mit 20 Polen bietet die Leiste eine hohe Konnektivitätsdichte, ideal für komplexe Schaltungsdesigns.
- Robuste Spannungs- und Strombelastbarkeit: Die Nennspannung von 500 V und der Dauerstrom von 1,6 A pro Pol gewährleisten zuverlässigen Betrieb in einer breiten Palette von Anwendungen.
- Präzise Kontaktierung: Die Messerleistenkontakte sind für einen festen und sicheren Sitz konzipiert, der Vibrationen und mechanischer Belastung standhält und eine geringe Übergangswiderstand gewährleistet.
- Optimierte Leiterplattenintegration: Die SMD-Pads sind exakt auf Standard-SMD-Lötprozesse abgestimmt, was eine konsistente und reproduzierbare Fertigung ermöglicht.
- Kompakter Formfaktor: Reduziert den benötigten Platz auf der Leiterplatte, was besonders in geräteinternen Verbindungen und bei kompakten Bauformen von Vorteil ist.
Umfassende Spezifikationen der MPE 714-2-020
Die folgende Tabelle fasst die wesentlichen technischen Merkmale und Qualitätsmerkmale der MPE 714-2-020 Messerleiste SMD zusammen:
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Messerleiste SMD |
| Artikelnummer | MPE 714-2-020 |
| Polzahl | 20 |
| Nennspannung | 500 V |
| Nennstrom pro Pol | 1,6 A |
| Montageart | SMD (Surface Mount Device) |
| Kontaktmaterial | Hochleitfähige Legierung mit oberflächenspezifischer Beschichtung zur Korrosionsbeständigkeit und geringen Kontaktwiderstand. |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PBT oder LCP), flammhemmend nach UL94-V0, optimiert für Lötprozesse und mechanische Stabilität. |
| Betriebstemperaturbereich | -40 °C bis +125 °C (abhängig von Lötprozess und Umgebungsbedingungen) |
| Isolationswiderstand | > 100 MΩ bei 500 V DC |
| Leiterbahndesign | Optimiert für standardisierte SMD-Pads und Lötverfahren wie Reflow-Löten. |
| Anwendungen | Geräteinterne Verbindungen, Signalübertragung, Spannungsverteilung auf Leiterplatten, Sensorik, Steuerungs- und Regelungstechnik, Embedded Systems. |
Anwendungsgebiete und Integrationspotenzial
Die MPE 714-2-020 Messerleiste SMD ist prädestiniert für eine Vielzahl von Anwendungsbereichen, in denen höchste Zuverlässigkeit, Platzersparnis und elektrische Integrität gefordert sind. Sie findet ihren Einsatz in:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuergeräten auf Leiterplatten in industriellen Steuerungen und HMI-Systemen.
- Medizintechnik: In diagnostischen Geräten und patientennaher Überwachungstechnik, wo höchste Zuverlässigkeit und Hygiene an erster Stelle stehen.
- Telekommunikation: Für die Signalverarbeitung und Stromversorgung in Basisstationen und Netzwerkkomponenten.
- Embedded Systems: Zur Anbindung von Modulen und Peripheriegeräten in kompakten Systemen, z.B. in der Fahrzeugtechnik oder IoT-Anwendungen.
- Labor- und Messtechnik: In präzisen Messgeräten und Prüfaufbauten, bei denen Signalreinheit und Stabilität von entscheidender Bedeutung sind.
- Verbraucherelektronik: In höherwertigen Geräten, wo ein kompakter Aufbau und eine robuste interne Verkabelung notwendig sind.
FAQ – Häufig gestellte Fragen zu MPE 714-2-020 – Messerleiste SMD, 20 polig, 500 V / 1,6 A
Ist die MPE 714-2-020 für den Einsatz in Hochfrequenzanwendungen geeignet?
Während die Messerleiste für ihre gute Signalintegrität bei DC- und niederfrequenten AC-Anwendungen ausgelegt ist, sind für spezifische Hochfrequenzanwendungen zusätzliche Designüberlegungen wie Impedanzanpassung und Abschirmung erforderlich. Die hier gebotene Kontaktierungsgeometrie ist primär auf Zuverlässigkeit und Strombelastbarkeit optimiert.
Welche Lötprozesse werden für die MPE 714-2-020 empfohlen?
Die Messerleiste ist für gängige SMD-Lötverfahren wie Reflow-Löten konzipiert. Es ist ratsam, die spezifischen Löttemperaturprofile des Gehäusematerials und die Empfehlungen des Lötpastenherstellers zu beachten, um eine optimale Lötverbindung zu gewährleisten.
Kann die MPE 714-2-020 auch für höhere Stromstärken als 1,6 A verwendet werden?
Die Nennstromstärke von 1,6 A pro Pol ist eine Spezifikation für den Dauerbetrieb unter definierten Umgebungsbedingungen. Eine Überschreitung kann zu Überhitzung, Degradation der Kontakte und potenziellen Ausfällen führen. Für Anwendungen mit höheren Stromanforderungen sind separate, entsprechend ausgelegte Verbindungselemente zu wählen.
Wie wird die Langzeitstabilität der Kontakte der MPE 714-2-020 gewährleistet?
Die Kontakte sind aus einer hochleitfähigen Legierung gefertigt und mit einer spezifischen Oberflächenbeschichtung versehen. Diese Beschichtung schützt vor Oxidation und Korrosion, was eine geringe Übergangswiderstand und eine hohe Anzahl an Steckzyklen (sofern relevant für die Anwendung als feste Verbindung) über die Lebensdauer des Produkts sicherstellt.
Ist die MPE 714-2-020 flexibel in Bezug auf Leiterplattendicken und Einbauräume?
Die Messerleiste ist für eine direkte Montage auf der Leiterplatte optimiert. Ihre Flexibilität liegt in der standardisierten SMD-Montage und dem kompakten Design, das eine Integration in verschiedenste Geräte ermöglicht. Sie ist nicht für flexible Kabelverbindungen konzipiert, sondern als feste Verbindungskomponente auf der Platine.
Welche Zertifizierungen oder Normen erfüllt die MPE 714-2-020?
Die Messerleiste ist typischerweise nach relevanten Industriestandards wie UL (Underwriters Laboratories) für elektrische Sicherheit und die verwendeten Materialien (z.B. UL94-V0 für Flammhemmung) zertifiziert. Spezifische Zertifizierungsdaten sind auf Anfrage oder im technischen Datenblatt des Herstellers zu finden.
Kann die MPE 714-2-020 auch unter rauen Umgebungsbedingungen eingesetzt werden?
Der Betriebstemperaturbereich von -40 °C bis +125 °C und die Verwendung von Hochtemperatur-Kunststoffen sowie korrosionsbeständigen Kontakten machen die Messerleiste für eine Vielzahl von Umgebungsbedingungen geeignet. Extreme Feuchtigkeit, aggressive chemische Einflüsse oder starke mechanische Vibrationen können jedoch die Lebensdauer und Zuverlässigkeit beeinträchtigen und sollten bei der Auslegung berücksichtigt werden.
