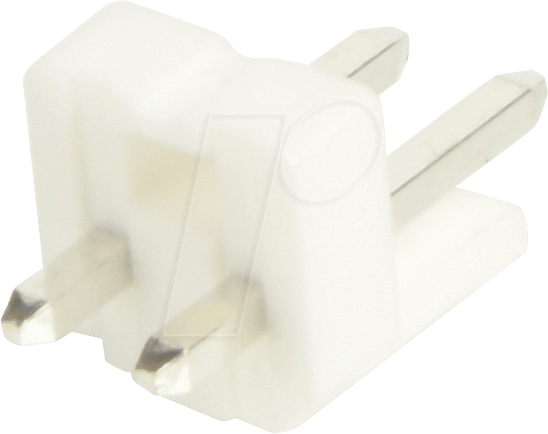

MPE 580-1-002 – Nylon-Stiftleiste 3,96 mm: Präzise Verbindungen für anspruchsvolle Anwendungen
Wenn es um zuverlässige elektrische Verbindungen in komplexen elektronischen Systemen geht, sind Präzision und Langlebigkeit unerlässlich. Die MPE 580-1-002 Nylon-Stiftleiste mit einem Rastermaß von 3,96 mm wurde entwickelt, um genau diese Anforderungen zu erfüllen. Sie ist die ideale Lösung für Ingenieure, Techniker und Bastler, die eine robuste und sichere Schnittstelle für ihre Geräte und Schaltungen benötigen, bei denen Standardlösungen an ihre Grenzen stoßen.
Warum MPE 580-1-002 die überlegene Wahl ist
Die MPE 580-1-002 Nylon-Stiftleiste setzt sich von konventionellen Steckverbindern durch ihre herausragende Materialqualität, das optimierte Design und die daraus resultierende Zuverlässigkeit ab. Sie wurde speziell konzipiert, um eine sichere und stabile Verbindung auch unter widrigen Bedingungen zu gewährleisten und die Signalintegrität zu maximieren. Dies macht sie zur überlegenen Wahl für Anwendungen, bei denen Ausfallzeiten oder Signalverluste inakzeptabel sind.
Optimale Leistung und Robustheit
Die MPE 580-1-002 zeichnet sich durch eine Reihe von Merkmalen aus, die ihre Leistung und Robustheit garantieren:
- Hochwertiges Isolationsmaterial: Das Gehäuse aus Polyamid (Nylon) bietet exzellente elektrische Isolationseigenschaften und schützt die Kontakte zuverlässig vor Umwelteinflüssen wie Feuchtigkeit, Staub und Chemikalien. Dies minimiert das Risiko von Kurzschlüssen und gewährleistet eine lange Lebensdauer.
- Präzise gefertigte Kontakte: Die Stiftkontakte sind präzise gefertigt, um eine optimale mechanische und elektrische Verbindung zu gewährleisten. Dies führt zu einem geringen Übergangswiderstand und somit zu minimalen Signalverlusten, was besonders in Hochfrequenzanwendungen von entscheidender Bedeutung ist.
- Stabiler Rastmechanismus: Ein integrierter Rastmechanismus sorgt für einen sicheren Halt der gesteckten Gegenstücke. Dies verhindert ein unbeabsichtigtes Lösen und gewährleistet eine permanente und stabile Verbindung, selbst bei Vibrationen oder mechanischen Belastungen.
- Hohe Temperaturbeständigkeit: Das verwendete Nylon-Material hält einem breiten Temperaturbereich stand, was die Einsatzmöglichkeiten der Stiftleiste in verschiedenen Umgebungen erweitert.
- Einfache Montage: Die Stiftleiste lässt sich einfach und werkzeuglos in passende Gehäuse oder auf Leiterplatten integrieren, was den Montageprozess beschleunigt und vereinfacht.
- Flexibilität in der Anwendung: Durch das Rastermaß von 3,96 mm ist diese Stiftleiste kompatibel mit einer Vielzahl von Gegenstücken und Stecksystemen, was sie äußerst vielseitig einsetzbar macht.
Technische Spezifikationen und Materialanalyse
Die MPE 580-1-002 Nylon-Stiftleiste ist ein technisches Präzisionsbauteil, dessen Konstruktion auf Langlebigkeit und optimale elektrische Performance ausgelegt ist. Das verwendete Polyamid (Nylon) ist ein thermoplastischer Kunststoff, der für seine hervorragenden isolierenden Eigenschaften, seine mechanische Festigkeit und seine gute Temperaturbeständigkeit bekannt ist. Diese Eigenschaften machen es zum idealen Material für Gehäuse von elektrischen Steckverbindern, insbesondere dort, wo eine hohe Zuverlässigkeit gefordert ist.
Detailanalyse des Gehäusematerials
Das Polyamid, oft auch als Nylon bezeichnet, das für die MPE 580-1-002 verwendet wird, ist typischerweise ein glasfaserverstärktes Polyamid (z.B. PA66 GF) mit einer Glasfaserverstärkung von 20-30%. Diese Verstärkung erhöht die Steifigkeit, die Zugfestigkeit und die thermische Dimensionsstabilität des Materials erheblich. Die Betriebstemperatur liegt üblicherweise im Bereich von -40°C bis +105°C, mit kurzzeitigen Spitzen bis zu 120°C oder höher, abhängig von der genauen Spezifikation des Polyamids. Die Durchschlagsfestigkeit liegt im Bereich von 20-25 kV/mm, was eine ausgezeichnete elektrische Isolation darstellt. Zudem ist Polyamid resistent gegenüber vielen Ölen, Fetten und Lösungsmitteln, was die Haltbarkeit in industriellen Umgebungen sicherstellt.
Kontaktmaterial und Oberflächenbehandlung
Die Stiftkontakte der MPE 580-1-002 sind in der Regel aus einer Kupferlegierung gefertigt, wie z.B. Messing oder Bronze. Diese Legierungen bieten eine gute elektrische Leitfähigkeit und mechanische Widerstandsfähigkeit. Um Korrosion zu verhindern und den Kontaktwiderstand über die Zeit niedrig zu halten, werden die Kontakte oft mit einer dünnen Schicht eines Edelmetalls, wie z.B. Zinn oder einer Goldlegierung, galvanisch beschichtet. Diese Oberflächenbehandlung minimiert den Übergangswiderstand und schützt die Kupferbasis vor Oxidation, was für eine dauerhaft zuverlässige elektrische Verbindung von essenzieller Bedeutung ist.
Anwendungsbereiche und Einsatzmöglichkeiten
Die MPE 580-1-002 Nylon-Stiftleiste mit 3,96 mm Rastermaß findet breite Anwendung in vielfältigen technischen und industriellen Bereichen:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuergeräten in Fertigungsanlagen und Prozessautomatisierungssystemen.
- Messtechnik und Prüfgeräte: Als zuverlässige Schnittstelle in Laborgeräten, Messinstrumenten und Prüfständen, wo präzise und stabile Signalübertragung unerlässlich ist.
- Unterhaltungselektronik: In Stromversorgungen, Steuerplatinen und Geräteeingängen von Audiogeräten, Heimkinosystemen und anderer hochwertiger Unterhaltungselektronik.
- Medizintechnik: In medizinischen Geräten, wo höchste Zuverlässigkeit und Biokompatibilität des Materials gefragt sind (prüfen Sie hierfür stets die spezifischen Zulassungen des Gesamtsystems).
- Fahrzeugtechnik: In Fahrzeugsteuergeräten, Beleuchtungssystemen und Infotainmentsystemen, wo Robustheit gegenüber Vibrationen und Temperaturschwankungen gefordert ist.
- Prototypenbau und Hobbyelektronik: Für den Aufbau von Prototypen, Testschaltungen und komplexen Bastelprojekten, bei denen eine solide Verbindungstechnik benötigt wird.
- Gerätebau: Zur internen Verdrahtung und externen Schnittstellen von Geräten verschiedenster Art, von Stromversorgungen bis hin zu komplexen IT-Infrastrukturen.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Stiftleiste (Buchsenleiste auch erhältlich, je nach Gegenstück) |
| Rastermaß | 3,96 mm |
| Gehäusematerial | Polyamid (Nylon), üblicherweise glasfaserverstärkt für erhöhte mechanische und thermische Stabilität. Bietet exzellente elektrische Isolation und Beständigkeit gegenüber Umwelteinflüssen. |
| Kontaktmaterial | Hochleitfähige Kupferlegierung (z.B. Messing, Bronze) |
| Kontaktbeschichtung | Typischerweise verzinnt oder goldbeschichtet für verbesserte Leitfähigkeit und Korrosionsbeständigkeit. |
| Polung | Mehrpolig erhältlich, abhängig von der spezifischen Ausführung der Stiftleiste. |
| Montageart | Typischerweise für Lötanschluss auf Leiterplatten oder durch Crimp-Kontakte für Kabelanschluss. |
| Nennspannung / Strombelastbarkeit | Variiert je nach Kontaktdesign und Anzahl der Pole. Typische Werte für dieses Rastermaß liegen im Bereich von 250V AC und bis zu 5A Strombelastbarkeit, Details sind der jeweiligen technischen Dokumentation zu entnehmen. |
| Temperaturbereich | Standardmäßig für den Einsatz von -40°C bis +105°C ausgelegt. |
| Schutzart | Die Stiftleiste selbst bietet keine definierte Schutzart gegen Staub und Wasser, dies wird durch die umgebende Konstruktion oder Gehäuse erreicht. |
FAQ – Häufig gestellte Fragen zu MPE 580-1-002 – Nylon-Stiftleiste 3,96 mm
Was ist das Rastermaß 3,96 mm und warum ist es wichtig?
Das Rastermaß gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Ein Rastermaß von 3,96 mm ist ein etablierter Standard in der Elektrotechnik, der eine gute Balance zwischen Kompaktheit und der Fähigkeit zur Strombelastbarkeit bietet. Es ist entscheidend für die Kompatibilität mit Gegenstücken und die Bestimmung der Pin-Dichte auf einer Leiterplatte.
Welche Vorteile bietet das Gehäusematerial Nylon gegenüber anderen Kunststoffen?
Nylon (Polyamid) bietet eine ausgezeichnete Kombination aus mechanischer Festigkeit, hoher Temperaturbeständigkeit und hervorragenden elektrischen Isolationseigenschaften. Es ist zudem beständig gegen viele Chemikalien und Öle, was es zu einem idealen Material für langlebige und zuverlässige Steckverbinder in anspruchsvollen Umgebungen macht. Glasfaserverstärkte Varianten erhöhen die Steifigkeit und Formstabilität.
Kann die MPE 580-1-002 in Umgebungen mit hoher Luftfeuchtigkeit eingesetzt werden?
Ja, das Nylon-Gehäuse bietet einen guten Schutz vor Umwelteinflüssen wie Feuchtigkeit. Die Kontakte sind in der Regel gegen Korrosion behandelt, um eine langfristige Zuverlässigkeit zu gewährleisten. Für extrem feuchte Umgebungen sollten jedoch stets zusätzliche Schutzmaßnahmen wie eine IP-zertifizierte Gehäuseabdichtung in Betracht gezogen werden.
Wie wird die MPE 580-1-002 mit Kabeln verbunden?
Die Verbindung mit Kabeln erfolgt in der Regel durch die Verwendung von passenden Crimp-Kontakten, die am Kabelende angebracht und anschließend in die Stiftleiste eingesetzt werden. Alternativ gibt es auch Varianten für die direkte Lötverbindung auf Leiterplatten.
Sind die Kontakte der MPE 580-1-002 austauschbar?
In den meisten Fällen sind die einzelnen Kontakte in einer solchen Stiftleiste nicht dafür vorgesehen, einzeln ausgetauscht zu werden, nachdem sie in das Gehäuse gecrimpt oder gelötet wurden. Die Stiftleiste wird als eine Einheit geliefert. Für Reparaturen oder Änderungen wird in der Regel die gesamte Stiftleiste ausgetauscht.
Welche Strombelastbarkeit kann für die MPE 580-1-002 erwartet werden?
Die genaue Strombelastbarkeit hängt von der Anzahl der Pole, der Kontaktkonstruktion und der Oberflächenbeschaffenheit der Kontakte ab. Für Stiftleisten mit einem Rastermaß von 3,96 mm liegen die typischen Werte oft im Bereich von bis zu 5 Ampere. Für präzise Angaben ist jedoch stets die spezifische technische Dokumentation des jeweiligen Modells zu konsultieren.
Ist dieses Produkt für Hochfrequenzanwendungen geeignet?
Ja, aufgrund der präzisen Fertigung, der hochwertigen Kontaktmaterialien und der geringen Übergangswiderstände ist die MPE 580-1-002 prinzipiell gut für Hochfrequenzanwendungen geeignet, bei denen eine stabile Signalintegrität entscheidend ist. Die genaue Eignung hängt jedoch von der spezifischen Frequenz und den Anforderungen der Anwendung ab, und eine sorgfältige Prüfung der elektrischen Parameter ist ratsam.
