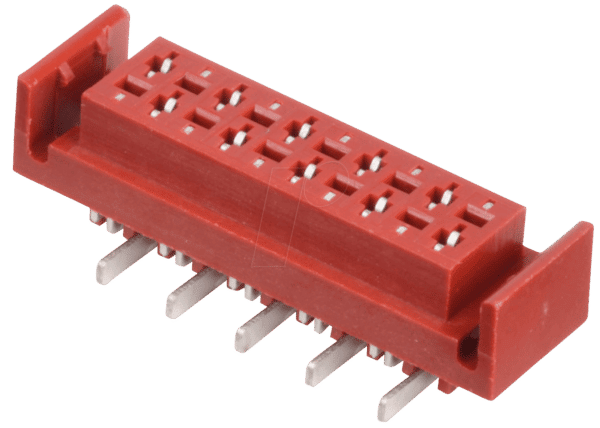

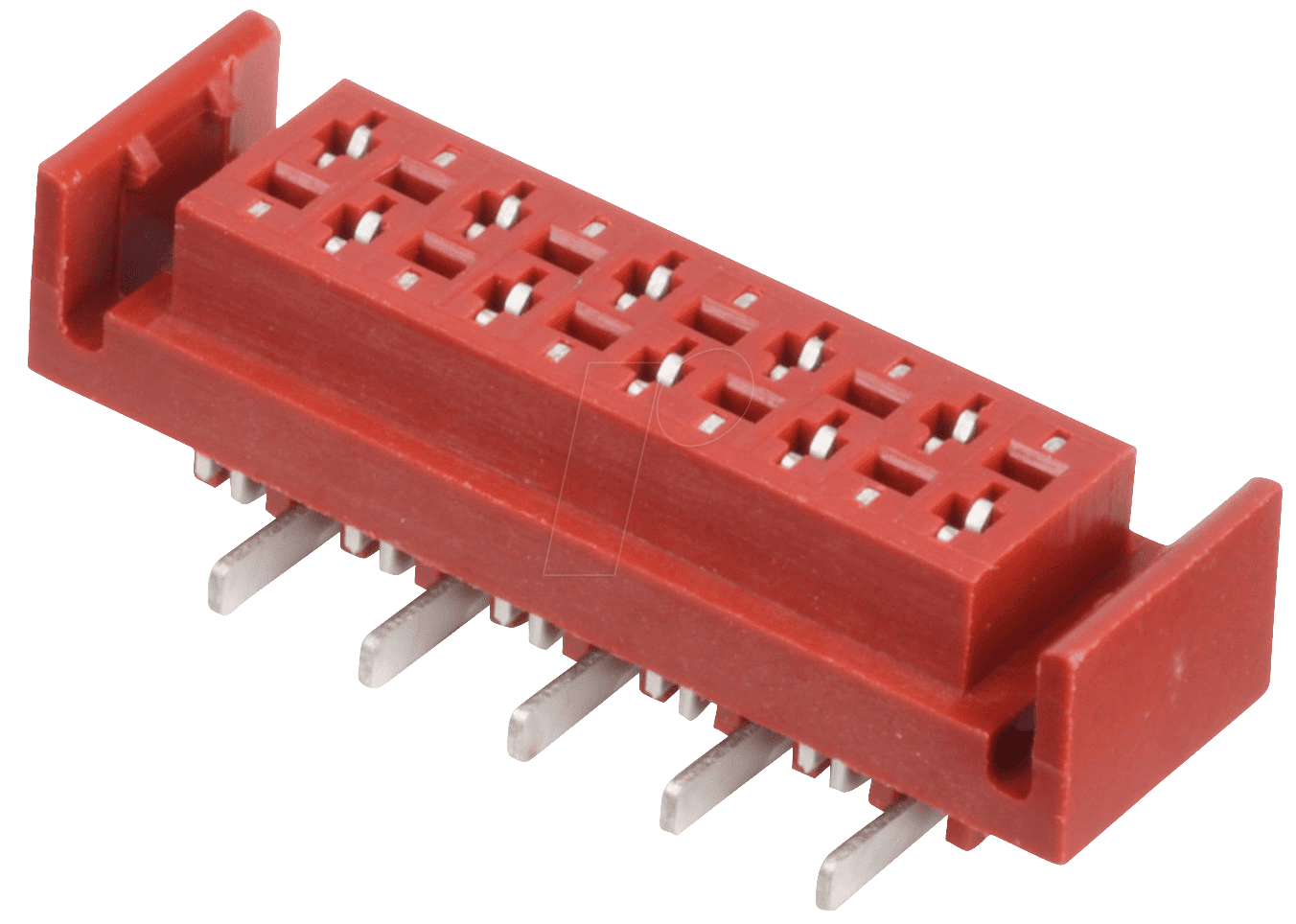

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: MPE 374-2-008 Buchsenleisten Micro Match SMD
Für Entwickler, Ingenieure und Hobbyisten, die eine zuverlässige und platzsparende Verbindungslösung für ihre SMD-bestückten Leiterplatten suchen, bietet die MPE 374-2-008 Buchsenleiste mit ihrem 1,27 mm Rastermaß und der 2×04 Bestückung eine herausragende Option. Dieses Bauteil löst das Problem der sicheren und stabilen Daten- und Stromübertragung in kompakten elektronischen Geräten, wo Standardlösungen zu groß oder unzuverlässig wären. Die MPE 374-2-008 ist ideal für Anwendungen, die höchste Präzision und Zuverlässigkeit auf engstem Raum erfordern.
Warum MPE 374-2-008 die überlegene Wahl ist
Im Gegensatz zu herkömmlichen Buchsenleisten, die oft größere Rastermaße oder andere Montagemethoden aufweisen, zeichnet sich die MPE 374-2-008 durch ihr extrem feines 1,27 mm Raster aus. Dies ermöglicht eine signifikante Verdichtung der Anschlussdichte auf der Leiterplatte, was besonders in der heutigen Miniaturisierung von elektronischen Geräten entscheidend ist. Die SMD-Bauweise (Surface Mount Device) garantiert eine einfache und prozesssichere Bestückung im automatisierten Fertigungsprozess, was Zeit und Kosten spart. Die „Micro Match“ Technologie steht für eine optimierte Kontaktgeometrie, die eine hohe Kontaktkraft und somit eine geringe Übergangsimpedanz über eine lange Lebensdauer gewährleistet. Dies ist ein entscheidender Vorteil gegenüber minderwertigen Verbindern, bei denen Korrosion oder mechanische Abnutzung schnell zu Signalverlusten führen können. Die spezifizierte Ausführung 2×04 bedeutet eine Anordnung von vier Kontakten in zwei Reihen, was eine flexible und effiziente Signalzuweisung ermöglicht.
Technische Exzellenz und Design-Merkmale
Die MPE 374-2-008 Buchsenleiste ist konzipiert für höchste Ansprüche an Zuverlässigkeit und Leistung. Die Verwendung von hochwertigen Materialien und die präzise Fertigung sind die Grundlage für ihre überlegene Funktionalität. Das Design der Kontakte, oft mit einer zweifachen Kontaktierung, minimiert das Risiko von Ausfällen durch Verschmutzung oder Vibration. Die Oberflächenveredelung der Kontakte, typischerweise eine Goldauflage, sorgt für exzellente Leitfähigkeit und Korrosionsbeständigkeit, was für die Signalintegrität über Jahre hinweg unerlässlich ist. Die Bauform als Buchsenleiste erlaubt die einfache und sichere Verbindung mit Stiftleisten (Steckern), die ebenfalls im 1,27 mm Raster verfügbar sind. Die Wahl einer solchen Verbindungslösung ist ein klares Statement für Qualität und Langlebigkeit in kritischen Anwendungen.
Vorteile der MPE 374-2-008 Buchsenleisten
- Kompaktheit: Das 1,27 mm Rastermaß ermöglicht eine extrem hohe Anschlussdichte auf kleinstem Raum, ideal für miniaturisierte Geräte.
- Fertigungskompatibilität: Die SMD-Bauweise ermöglicht die Integration in moderne automatisierte Bestückungslinien, was Effizienz und Kosteneinsparungen im Produktionsprozess generiert.
- Hohe Zuverlässigkeit: Die „Micro Match“ Technologie und die hochwertige Materialwahl gewährleisten stabile elektrische Verbindungen und eine lange Lebensdauer, auch unter anspruchsvollen Umgebungsbedingungen.
- Signalintegrität: Optimierte Kontaktgeometrien und Oberflächenveredelung minimieren Übergangswiderstände und verhindern Signalverluste, entscheidend für hochfrequente oder empfindliche Signale.
- Flexibilität: Die 2×04 Konfiguration bietet eine sinnvolle Strukturierung für die Signalzuweisung und die Verbindung mit kompatiblen Stiftleisten.
- Langlebigkeit: Robuste Konstruktion und korrosionsbeständige Materialien garantieren eine zuverlässige Funktion über viele Steckzyklen hinweg.
Detaillierte Spezifikationen und Eigenschaften
| Merkmal | Spezifikation/Eigenschaft |
|---|---|
| Produkttyp | Buchsenleiste |
| Hersteller-Teilenummer | MPE 374-2-008 |
| Rastermaß (Pitch) | 1,27 mm |
| Anzahl der Positionen | 8 (2 Reihen à 4 Positionen) |
| Anschlussart | SMD (Surface Mount Device) |
| Kontakt-Technologie | Micro Match Serie (Optimierte Kontaktgeometrie) |
| Material der Kontakte | Legierter Kupferwerkstoff mit hoher Leitfähigkeit, typischerweise vergoldet für verbesserte Korrosionsbeständigkeit und geringe Übergangsimpedanz. |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. LCP oder PBT), konform mit RoHS-Richtlinien, für Lötprozessstabilität ausgelegt. |
| Lötverfahren-Kompatibilität | Optimiert für gängige SMD-Lötverfahren wie Reflow-Löten. |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +105°C, abhängig von der genauen Spezifikation des Kunststoffmaterials und der Oberflächenbehandlung. |
| Isolationswiderstand | Extrem hoch, übersteigt üblicherweise 10^9 Ohm bei 500 V DC, um Signalintegrität zu gewährleisten. |
| Spannungsfestigkeit | Konzipiert für Spannungen im Niederspannungsbereich (typisch bis zu 100 V AC/DC), für die Anwendung in Datenschnittstellen und Steuersignalen. |
| Einsatzgebiete | Kompakte Elektronikgeräte, Medizintechnik, Automobilindustrie (Innenraum), industrielle Steuerungen, Mess- und Prüftechnik, IoT-Geräte. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die MPE 374-2-008 Buchsenleisten sind prädestiniert für den Einsatz in einer Vielzahl von Hightech-Anwendungen, bei denen Platz und Zuverlässigkeit oberste Priorität haben. In der Medizintechnik finden sie Anwendung in tragbaren Diagnosegeräten, Monitoring-Systemen oder miniaturisierten chirurgischen Instrumenten, wo eine sichere und störungsfreie Signalübertragung lebenswichtig ist. Die Automobilindustrie profitiert von der hohen Zuverlässigkeit und Vibrationsbeständigkeit in Innenraumapplikationen, wie Infotainmentsystemen oder Steuergeräten, die kompakte Bauformen erfordern. Auch in der industriellen Automatisierung, bei der Vernetzung von Sensoren und Aktoren in speicherprogrammierbaren Steuerungen (SPS), oder in der Entwicklung von IoT-Geräten, wo jedes Gramm und jeder Kubikzentimeter zählt, sind diese Buchsenleisten eine ideale Wahl. Die Präzision des 1,27 mm Rasters macht sie auch für die interne Verkabelung von Kommunikationsmodulen oder die Anbindung von Displays in professionellen Geräten attraktiv. Ingenieure schätzen die durchdachte Konstruktion für Prototypenbau sowie für die Serienfertigung, da sie eine einfache und sichere Steckverbindung ermöglicht.
FAQ – Häufig gestellte Fragen zu MPE 374-2-008 – Buchsenleisten Micro Match SMD 1,27 mm,2X04,L
Was bedeutet SMD bei der MPE 374-2-008 Buchsenleiste?
SMD steht für Surface Mount Device. Das bedeutet, dass die Buchsenleiste direkt auf die Oberfläche einer Leiterplatte gelötet wird, im Gegensatz zu durchkontaktierten Bauteilen, die durch Löcher in der Platine gesteckt werden. Dies ermöglicht automatisierte Bestückungsprozesse und eine höhere Packungsdichte auf der Platine.
Warum ist das 1,27 mm Rastermaß wichtig?
Das 1,27 mm Rastermaß ist ein sehr feines Maß, das es ermöglicht, eine hohe Anzahl von Anschlüssen auf einer kleinen Fläche unterzubringen. Dies ist entscheidend für die Miniaturisierung von elektronischen Geräten, bei denen Platzmangel eine kritische Designvorgabe ist.
Welche Vorteile bietet die „Micro Match“ Technologie?
Die „Micro Match“ Technologie bezieht sich auf eine optimierte Kontaktgeometrie des Steckverbinders. Diese Technologie zielt darauf ab, eine hohe Kontaktkraft, eine geringe Übergangsimpedanz und eine verbesserte Widerstandsfähigkeit gegen Umwelteinflüsse wie Vibrationen und Schmutz zu gewährleisten, was zu einer höheren Zuverlässigkeit und längeren Lebensdauer führt.
Ist die MPE 374-2-008 für hohe Frequenzen geeignet?
Buchsenleisten mit einem so feinen Rastermaß und optimierter Kontaktierung wie die MPE 374-2-008 eignen sich grundsätzlich gut für Anwendungen mit mittleren bis hohen Frequenzen, da sie einen geringen Signalverlust und eine gute Signalintegrität bieten. Für extrem hohe Frequenzen sind jedoch spezialisierte HF-Steckverbinder erforderlich. Die Eignung hängt von der genauen Anwendung und den zu übertragenden Signalen ab.
Aus welchem Material sind die Kontakte gefertigt und warum ist das wichtig?
Die Kontakte sind typischerweise aus einer Kupferlegierung gefertigt und für eine verbesserte Leitfähigkeit und Korrosionsbeständigkeit mit Gold plattiert. Gold ist ein ausgezeichneter Leiter und oxidiert nicht, was eine stabile und zuverlässige elektrische Verbindung über die Zeit sicherstellt und Signalverluste durch Korrosion verhindert.
Wie wird die MPE 374-2-008 Buchsenleiste auf der Leiterplatte befestigt?
Als SMD-Bauteil wird die Buchsenleiste auf die Oberfläche der Leiterplatte gesetzt und anschließend durch Lötprozesse befestigt. In der Regel wird hierfür das Reflow-Lötverfahren angewendet, bei dem die bestückte Leiterplatte durch einen Ofen geführt wird, um das Lot aufzuschmelzen und eine feste Verbindung zu gewährleisten.
Kann ich die MPE 374-2-008 in Umgebungen mit hohen Temperaturen einsetzen?
Die Buchsenleisten sind aus hochtemperaturfähigen Kunststoffen gefertigt, die für typische Lötprozesse ausgelegt sind. Der Betriebstemperaturbereich liegt üblicherweise zwischen -40°C und +105°C. Für den Einsatz in extremen Temperaturbereichen sollten jedoch die spezifischen technischen Daten des Herstellers konsultiert werden.
