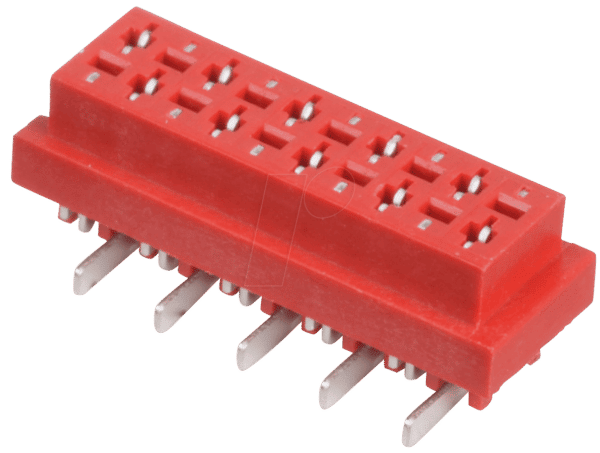

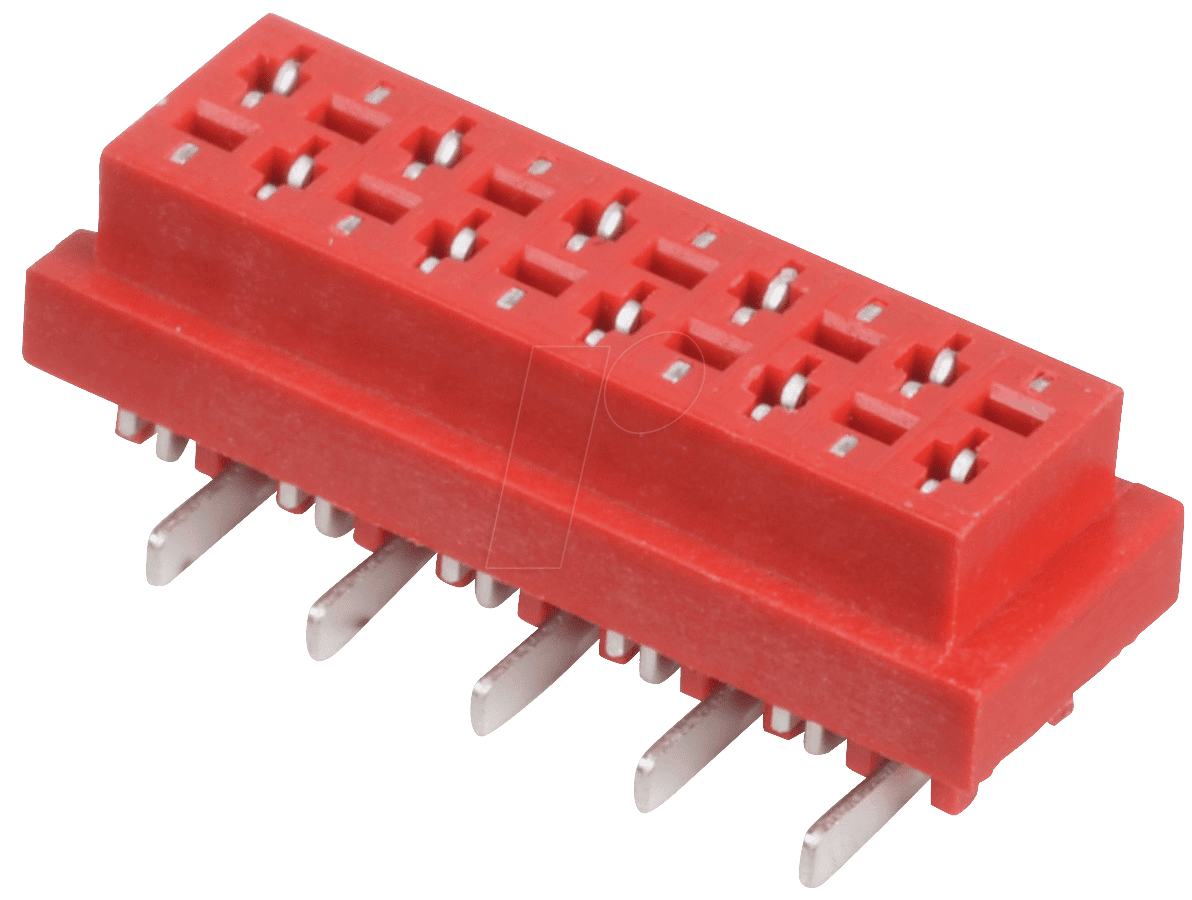

Präzise Verbindungen für anspruchsvolle Elektronik: MPE 374-1-020 Buchsenleisten
Für Entwickler und Ingenieure, die höchste Präzision und Zuverlässigkeit in der Signalübertragung benötigen, bietet die MPE 374-1-020 Buchsenleiste eine herausragende Lösung. Diese Buchsenleisten im Micro-Match-Design mit einem Rastermaß von 1,27 mm und einer Konfiguration von 2×10 Pins sind speziell für anspruchsvolle SMD-Anwendungen konzipiert, bei denen Platzersparnis und Signalintegrität von größter Bedeutung sind.
Maximale Leistung auf kleinstem Raum: Das Micro-Match-Prinzip
Die MPE 374-1-020 Buchsenleisten repräsentieren die Spitze der Miniaturisierung im Bereich der Steckverbinder. Das Micro-Match-Design ist nicht nur ein Trend, sondern eine Notwendigkeit in modernen elektronischen Geräten, von tragbaren Konsolen über medizinische Geräte bis hin zu hochintegrierten IoT-Modulen. Der Schlüssel zur Überlegenheit dieser Buchsenleisten liegt in ihrer Fähigkeit, eine hohe Pin-Dichte auf minimaler Fläche zu realisieren, ohne Kompromisse bei der mechanischen Stabilität oder elektrischen Leistung einzugehen.
Hervorragende elektrische Eigenschaften für anspruchsvolle Signale
Das Rastermaß von 1,27 mm ermöglicht eine signifikante Reduzierung der Leiterplattengröße, was direkt zu kompakteren und leichteren Endprodukten führt. Doch die Vorteile gehen weit über die reine Platzersparnis hinaus. Die MPE 374-1-020 Buchsenleisten sind für eine optimale Signalintegrität ausgelegt. Das bedeutet, dass auch bei hohen Frequenzen oder empfindlichen analogen Signalen eine Minimierung von Übersprechen und Signalverlusten gewährleistet ist. Dies ist entscheidend für Anwendungen, die eine zuverlässige und klare Datenübertragung erfordern, wie beispielsweise in der Mess- und Regeltechnik, der Audio-/Videotechnik oder in schnellen Datenbussystemen.
Zuverlässigkeit durch präzise Fertigung und hochwertige Materialien
Die 2×10 Konfiguration bietet eine flexible und dennoch kompakte Pin-Anordnung, die eine Vielzahl von Anschlussmöglichkeiten erlaubt. Jede einzelne Buchse ist mit größter Präzision gefertigt, um eine sichere und dauerhafte Verbindung zu gewährleisten. Die SMD-Montage (Surface Mount Device) vereinfacht den automatisierten Bestückungsprozess erheblich und reduziert die Herstellkosten. Die Lötbarkeit der Kontakte ist für eine zuverlässige Verbindung auf der Leiterplatte optimiert, was Ausfallraten minimiert und die Lebensdauer Ihrer Produkte verlängert.
Die Vorteile der MPE 374-1-020 Buchsenleisten im Überblick
- Platzersparnis: Das kompakte 1,27 mm Rastermaß ermöglicht Designs mit geringer Grundfläche.
- Hohe Pin-Dichte: 2×10 Pins auf kleinstem Raum für vielseitige Anschlussmöglichkeiten.
- Signalintegrität: Optimiert für zuverlässige Datenübertragung auch bei hohen Frequenzen.
- SMD-Konstruktion: Erleichtert die automatisierte Bestückung und spart Produktionskosten.
- Robuste Fertigung: Hochwertige Materialien und präzise Verarbeitung für maximale Zuverlässigkeit.
- Vielseitige Anwendungen: Ideal für Konsumerelektronik, Medizintechnik, Automotive und industrielle Automatisierung.
- Langlebigkeit: Konzipiert für eine hohe Anzahl von Steckzyklen und eine lange Lebensdauer.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Artikelnummer | MPE 374-1-020 |
| Produkttyp | Buchsenleiste |
| Anschlussart | Micro Match |
| Montageart | SMD (Surface Mount Device) |
| Rastermaß | 1,27 mm |
| Anzahl der Reihen | 2 |
| Anzahl der Kontakte pro Reihe | 10 |
| Gesamtanzahl Kontakte | 20 |
| Isolationsmaterial | Hochtemperatur-Kunststoff (typischerweise PBT oder LCP für SMD-Anwendungen), halogenfrei |
| Kontaktmaterial | Kupferlegierung mit hochwertiger Oberflächenveredelung (z.B. verzinnt oder vergoldet für verbesserte Leitfähigkeit und Korrosionsbeständigkeit) |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C, je nach spezifischer Materialauswahl und Anwendung. Bietet Stabilität unter variablen Umgebungsbedingungen. |
| Mechanische Belastbarkeit | Konzipiert für eine hohe Anzahl von Steckzyklen (oft 100+), gewährleistet eine dauerhaft sichere Verbindung. |
| Elektrische Belastbarkeit | Strombelastbarkeit pro Kontakt typischerweise im Bereich von 1A bis 2A, abhängig von der Isolierung und Kühlung. Spannungsfestigkeit für Standard-Elektronikanwendungen ausgelegt. |
| Anwendungsgebiete | Signalübertragung in kompakten elektronischen Geräten, interne Verbindungen in Consumer Electronics, Medizintechnik, Industriesteuerungen, Automotive-Elektronik (Innenbereich). |
Anwendungsbereiche und Einsatzmöglichkeiten
Die MPE 374-1-020 Buchsenleisten sind die ideale Wahl für eine breite Palette von anspruchsvollen Anwendungen, bei denen Platzmangel und höchste Zuverlässigkeit Hand in Hand gehen. In der Unterhaltungselektronik finden sie Anwendung als interne Verbindungen in Smartphones, Tablets, Spielekonsolen und hochwertigen Audio-Systemen, wo jede Millimeter an Platz zählt. In der Medizintechnik sind sie unerlässlich für die Signalübertragung in tragbaren Diagnosegeräten, Monitoren und implantierbaren Systemen, wo sie eine sichere und störungsfreie Funktion garantieren müssen.
Für die industrielle Automatisierung und Robotik bieten diese Buchsenleisten eine robuste Lösung für die Verbindung von Sensoren, Aktoren und Steuermodulen auf kleinem Raum. Im Automotive-Bereich, insbesondere in den zunehmend komplexen Bordnetzsystemen, ermöglichen sie eine platzsparende und zuverlässige Verkabelung von Steuergeräten und Sensoren im Innenraum. Selbst in der Luft- und Raumfahrt, wo Gewicht und Größe kritisch sind, können diese Steckverbinder aufgrund ihrer hohen Zuverlässigkeit und kompakten Bauweise zum Einsatz kommen.
Die überlegene Wahl gegenüber Standardlösungen
Im Vergleich zu herkömmlichen Steckverbindern mit größeren Rastermaßen bieten die MPE 374-1-020 Buchsenleisten signifikante Vorteile. Der reduzierte Platzbedarf erlaubt eine dichtere Bestückung von Leiterplatten und damit kleinere, leichtere Endprodukte. Dies senkt nicht nur die Materialkosten, sondern ermöglicht auch innovative Produktdesigns, die mit größeren Steckverbindern schlichtweg nicht realisierbar wären. Darüber hinaus minimiert das präzise Micro-Match-Design die potenziellen Interferenzen, was zu einer höheren Signalqualität und Zuverlässigkeit führt – ein entscheidender Faktor, wenn es um fehlerfreie Datenübertragung geht. Die SMD-Montage vereinfacht zudem den Herstellungsprozess erheblich und steigert die Effizienz.
FAQ – Häufig gestellte Fragen zu MPE 374-1-020 – Buchsenleisten Micro Match SMD 1,27 mm, 2X10
Wie unterscheidet sich das Micro-Match-Design von anderen Steckverbindertypen?
Das Micro-Match-Design zeichnet sich durch ein sehr kleines Rastermaß, typischerweise 1,27 mm, aus. Dies ermöglicht eine extrem hohe Pin-Dichte auf kleinstem Raum, was es ideal für Anwendungen macht, bei denen Platzmangel eine kritische Rolle spielt. Im Vergleich zu Steckverbindern mit größeren Rastermaßen (z.B. 2,54 mm oder mehr) sind Micro-Match-Steckverbinder deutlich kompakter.
Sind diese Buchsenleisten für Hochfrequenzanwendungen geeignet?
Ja, das Design und die präzise Fertigung der MPE 374-1-020 Buchsenleisten sind darauf ausgelegt, eine gute Signalintegrität auch bei höheren Frequenzen zu gewährleisten. Das reduzierte Rastermaß und die optimierte Kontaktgeometrie helfen dabei, parasitäre Effekte wie Kapazität und Induktivität zu minimieren, was für eine klare Signalübertragung entscheidend ist.
Welche Vorteile bietet die SMD-Montageart?
Die SMD-Montage (Surface Mount Device) bedeutet, dass die Buchsenleisten direkt auf die Oberfläche einer Leiterplatte gelötet werden. Dies ermöglicht einen hochautomatisierten Bestückungsprozess, der schneller und kostengünstiger ist als herkömmliche Durchsteckmontagen. Zudem führt die direkte Montage zu kürzeren Signalwegen und einer besseren mechanischen Stabilität.
Welche Materialien werden typischerweise für diese Buchsenleisten verwendet?
Das Gehäuse der Buchsenleisten besteht in der Regel aus hochtemperaturfestem Kunststoff wie PBT (Polybutylene Terephthalate) oder LCP (Liquid Crystal Polymer), was für die Lötbarkeit bei SMD-Prozessen unerlässlich ist. Die Kontakte sind meist aus einer Kupferlegierung gefertigt und werden mit einer hochwertigen Oberflächenveredelung wie Verzinnt oder Vergoldet versehen, um eine optimale Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten.
Wie hoch ist die typische Lebensdauer dieser Buchsenleisten?
Die MPE 374-1-020 Buchsenleisten sind für eine hohe Anzahl von Steckzyklen ausgelegt, oft im Bereich von 100 bis über 500 Zyklen, abhängig von der genauen Ausführung und Anwendung. Die robusten Materialien und die präzise Fertigung gewährleisten eine langfristige und zuverlässige Verbindung über die gesamte Lebensdauer des Geräts.
Welche Strombelastbarkeit haben diese Buchsenleisten?
Die Strombelastbarkeit pro Kontakt liegt typischerweise im Bereich von 1 Ampere bis 2 Ampere. Dies ist für die meisten Signalübertragungs- und Low-Power-Anwendungen ausreichend. Für Anwendungen, die höhere Ströme erfordern, sollten spezifische Hochstromsteckverbinder in Betracht gezogen werden. Die tatsächliche Belastbarkeit hängt auch von Faktoren wie der Umgebungstemperatur und der Art der Kühlung ab.
Sind diese Buchsenleisten mit anderen Micro-Match-Produkten kompatibel?
Ja, da die MPE 374-1-020 Buchsenleisten dem Micro-Match-Standard entsprechen, sind sie in der Regel mit anderen Steckverbindern dieses Standards kompatibel, sofern Rastermaß und Kontakttyp übereinstimmen. Es wird jedoch immer empfohlen, die spezifischen Datenblätter und Spezifikationen zu konsultieren, um vollständige Kompatibilität sicherzustellen.
