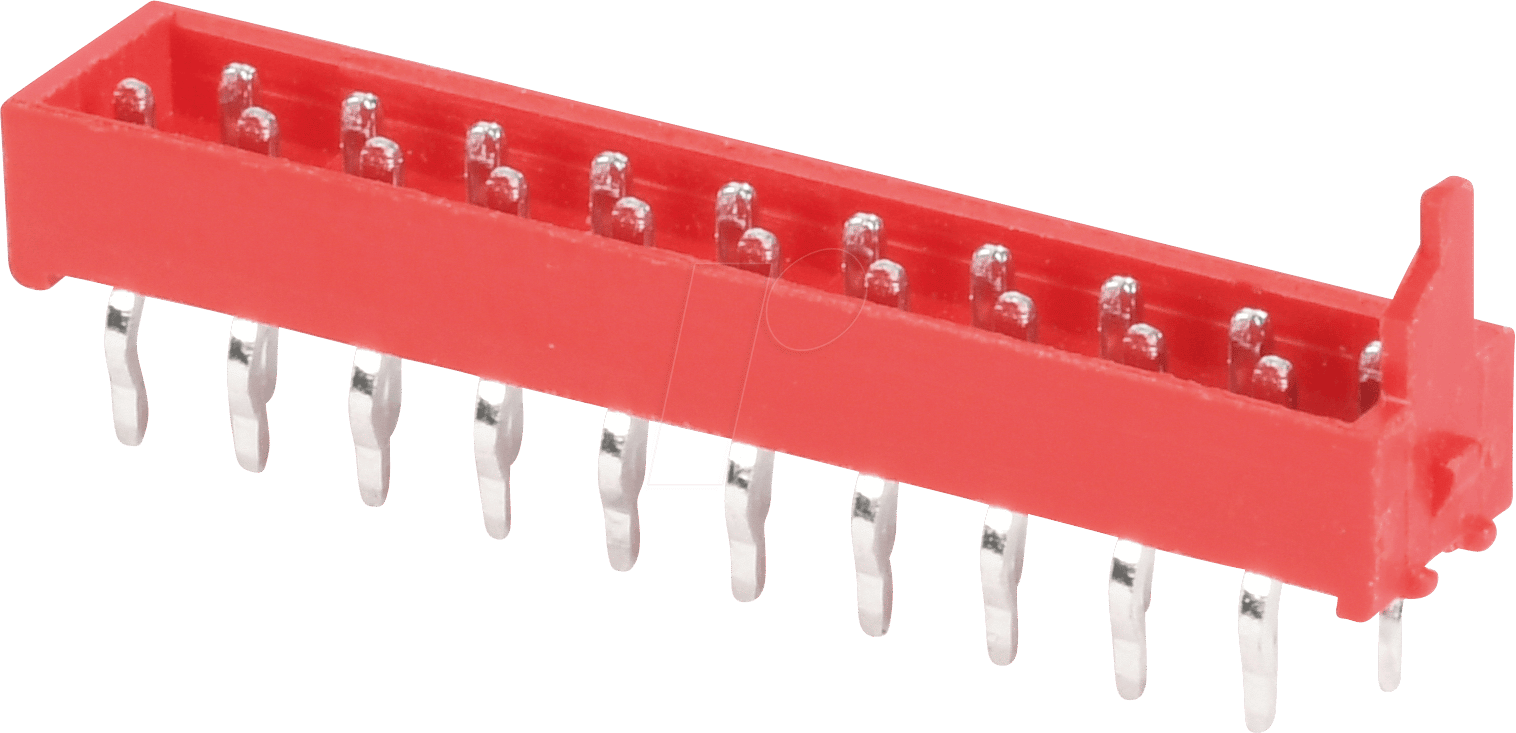

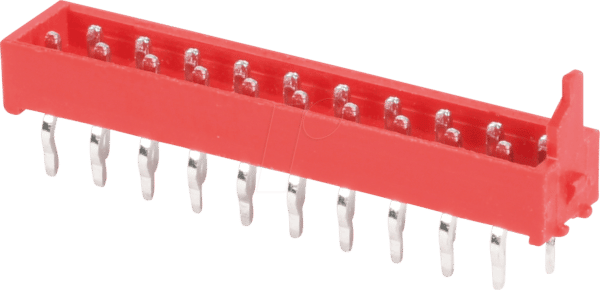

Maximale Verbindungsdichte für präzise Elektronikentwicklung: MPE 373-1-020 Stiftleiste Micro Match 1,27 mm, 2×10, gerade
Wenn es um kompakte und zuverlässige Signalübertragung in anspruchsvollen Elektronikanwendungen geht, steht die Wahl der richtigen Steckverbinder im Vordergrund. Die MPE 373-1-020 Stiftleiste mit ihrem ultra-feinen Rastermaß von 1,27 mm und einer Konfiguration von 2×10 Kontakten ist die ideale Lösung für Ingenieure und Entwickler, die maximale Anschlussdichte bei gleichzeitig hoher Signalintegrität benötigen. Diese gerade ausgeführte Stiftleiste eröffnet neue Möglichkeiten im Leiterplattendesign, wo Platzbeschränkungen und Leistungsanforderungen anspruchsvoll sind.
Präzision auf kleinstem Raum: Das Micro Match Prinzip
Das 1,27 mm Rastermaß der MPE 373-1-020 Stiftleiste ist ein entscheidendes Merkmal, das sie von Standard-Steckverbindern unterscheidet. Diese Verkleinerung des Kontaktmittelabstands ermöglicht eine signifikant höhere Anzahl von Anschlüssen auf einer gegebenen Fläche. In Branchen wie der Medizintechnik, der Automobilindustrie, der Telekommunikation und der Industriesteuerung, wo jedes Millimeter zählt und eine Vielzahl von Signalen effizient geführt werden muss, bietet die MPE 373-1-020 eine überlegene Lösung. Die gerade Bauform erleichtert zudem die Montage und Leiterplattenbestückung.
Technologische Überlegenheit der MPE 373-1-020
Die überlegene Wahl gegenüber Standardlösungen ergibt sich aus mehreren technologischen Aspekten, die in der MPE 373-1-020 Stiftleiste vereint sind:
- Kompaktheit durch feines Rastermaß: Das 1,27 mm Rastermaß erlaubt eine Verdreifachung der Anschlussdichte im Vergleich zu gängigen 2,54 mm Steckverbindern, was für miniaturisierte Geräte und Module unerlässlich ist.
- Hohe Signalintegrität: Das präzise Design minimiert potenzielle Signalinterferenzen und Übersprechen, was für die Übertragung hochfrequenter oder empfindlicher Signale von entscheidender Bedeutung ist.
- Robustheit und Langlebigkeit: Hochwertige Materialien und eine solide Verarbeitung gewährleisten eine zuverlässige Verbindung über eine lange Lebensdauer, auch unter anspruchsvollen Umgebungsbedingungen.
- Vielseitige Anwendungsmöglichkeiten: Die gerade Ausführung und die standardisierte Pin-Belegung machen die MPE 373-1-020 kompatibel mit einer breiten Palette von Gegensteckern und Leiterplattenlayouts.
- Optimierte Leiterplattengestaltung: Ermöglicht engere Leiterbahnführungen und kompaktere Baugruppendesigns, was zu Kosteneinsparungen und Leistungsgewinnen führt.
Konstruktive Merkmale für höchste Zuverlässigkeit
Die MPE 373-1-020 Stiftleiste wurde mit Blick auf maximale Funktionalität und Zuverlässigkeit entwickelt. Die gerade Konfiguration ist dabei nur ein Aspekt. Die präzise gefertigten Stifte gewährleisten einen sicheren und stabilen Kontakt, selbst bei häufigem Stecken und Trennen. Die Gesamtabmessungen sind optimiert, um die durch das feine Rastermaß gegebene Kompaktheit voll auszuschöpfen. Dies ermöglicht die Integration in Gehäuse und Baugruppen mit äußerst limitiertem Platzangebot. Die thermische Belastbarkeit und die elektrische Leitfähigkeit sind auf die anspruchsvollen Anforderungen moderner Elektronik abgestimmt.
Technische Spezifikationen und Materialgüte
Die Auswahl der richtigen Steckverbinder erfordert ein tiefes Verständnis der technischen Details und der verwendeten Materialien. Die MPE 373-1-020 Stiftleiste zeichnet sich durch eine außergewöhnliche Qualität aus, die sich direkt in der Leistung und Zuverlässigkeit Ihrer Applikation niederschlägt.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Stiftleiste |
| Hersteller-Teilenummer | MPE 373-1-020 |
| Rastermaß | 1,27 mm |
| Anzahl der Kontakte | 20 |
| Anordnung der Kontakte | 2×10 |
| Bauform | Gerade |
| Kontaktmaterial | Vergoldetes Kupferlegierung für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PBT oder LCP), selbstverlöschend und beständig gegen Lötflussmittel |
| Isolationswiderstand | > 10^9 Ohm bei 500 V DC |
| Durchgangswiderstand | < 20 mOhm nach dem ersten Stecken |
| Betriebstemperaturbereich | -40 °C bis +105 °C |
| Spannungsfestigkeit | AC 500 Veff für 1 Minute |
| Bemessungsstrom pro Kontakt | Typischerweise bis zu 1 A (abhängig von Umgebungsbedingungen und Gegenstecker) |
| Einsatzmöglichkeiten | Leiterplattenverbindungen, interne Verbindungen in Geräten, Signalübertragung in Miniaturgehäusen |
Anwendungsfelder der MPE 373-1-020: Wo Präzision zählt
Die MPE 373-1-020 Stiftleiste findet aufgrund ihrer herausragenden Eigenschaften in einer Vielzahl von technologisch anspruchsvollen Bereichen Anwendung. Ihre Kompaktheit und Zuverlässigkeit machen sie zur ersten Wahl für Entwicklungen, bei denen es auf jeden Millimeter und eine einwandfreie Signalübertragung ankommt.
- Industrielle Automatisierung und Steuerungstechnik: In kompakten Steuerungsmodulen, Sensorik und Aktuatorik, wo eine hohe Dichte an Anschlüssen auf engstem Raum benötigt wird.
- Medizintechnik: Bei der Entwicklung von tragbaren Diagnosegeräten, Patientenmonitorsystemen und implantierbaren medizinischen Geräten, wo höchste Zuverlässigkeit und Miniaturisierung entscheidend sind.
- Telekommunikation und Netzwerktechnik: In Switches, Routern und anderen Netzwerkkomponenten, die eine hohe Bandbreite und eine effiziente Signalweiterleitung erfordern.
- Automobilindustrie: Für Steuergeräte im Fahrzeuginnenraum, Fahrerassistenzsysteme und Infotainmentsysteme, die kompakte und robuste Verbindungen benötigen.
- Verbraucherelektronik: In hochintegrierten Produkten wie Smartphones, Tablets, Wearables und kleinen Haushaltsgeräten, wo Platz eine kritische Ressource ist.
- Messtechnik und Laborgeräte: Für präzise Signalübertragung und Datenkommunikation in Analysegeräten und Prüfständen.
Haltbarkeit und Beständigkeit: Investition in Langzeitverlässlichkeit
Die Konstruktion der MPE 373-1-020 Stiftleiste legt großen Wert auf Langlebigkeit. Das Gehäusematerial, typischerweise ein Hochtemperatur-Kunststoff wie PBT (Polybutylenterephthalat) oder LCP (Flüssigkristallpolymer), bietet hervorragende mechanische Stabilität und ist beständig gegen die hohen Temperaturen, die beim Löten auftreten können. Zudem sind diese Materialien selbstverlöschend und erfüllen damit wichtige Sicherheitsstandards. Die Kontaktflächen sind häufig mit einer hochwertigen Goldauflage versehen. Diese vergoldete Oberfläche bietet nicht nur eine herausragende elektrische Leitfähigkeit, sondern schützt die darunterliegende Kupferlegierung auch effektiv vor Korrosion und Oxidation. Dies ist besonders wichtig in Umgebungen mit variabler Luftfeuchtigkeit oder aggressiven chemischen Einflüssen, wo Standardkontakte schnell an Leistung verlieren würden. Die Kombination aus präzisem Design und hochwertigen Materialien garantiert eine zuverlässige Signalübertragung über eine sehr lange Lebensdauer.
Umweltaspekte und Materialverantwortung
Bei der Entwicklung moderner elektronischer Komponenten spielen auch Umweltverträglichkeit und Materialverantwortung eine immer größere Rolle. Die MPE 373-1-020 Stiftleiste wird aus Materialien gefertigt, die darauf ausgelegt sind, den ökologischen Fußabdruck zu minimieren und gleichzeitig höchste Leistung zu bieten. Die verwendeten Kunststoffe sind oft RoHS-konform, was bedeutet, dass sie frei von schädlichen Substanzen wie Blei, Quecksilber oder Cadmium sind. Die Goldbeschichtung der Kontakte sorgt für eine außergewöhnlich hohe Leitfähigkeit und Korrosionsbeständigkeit, was die Lebensdauer des Produkts verlängert und somit die Notwendigkeit eines frühzeitigen Austauschs reduziert. Die Fokussierung auf Langlebigkeit und die Verwendung von recycelbaren oder umweltverträglichen Materialien sind integrale Bestandteile der Produktphilosophie. Dies trägt nicht nur zur Nachhaltigkeit bei, sondern gewährleistet auch, dass die eingesetzten Komponenten den immer strenger werdenden Umweltauflagen entsprechen.
Die Vorteile der 2×10 Konfiguration und geraden Bauform
Die spezifische Anordnung der Kontakte in einer 2×10 Konfiguration in Verbindung mit der geraden Bauform bietet entscheidende Vorteile für die Anwendung in der Leiterplattendesign- und Fertigung. Die zweireihige Anordnung ermöglicht eine hohe Dichte der Anschlüsse auf einer geringen Fläche, während die 10 Kontakte pro Reihe eine übersichtliche und logische Signalaufteilung erlauben. Dies erleichtert das Routing von Leiterbahnen auf der Platine erheblich, da kritische Signale besser voneinander getrennt werden können, um Interferenzen zu minimieren. Die gerade Bauform der Stiftleiste ist sowohl für die vertikale als auch für die horizontale Montage auf Leiterplatten konzipiert und bietet eine hervorragende Kompatibilität mit gängigen Bestückungsautomaten. Sie ermöglicht eine einfache mechanische Integration und schafft gleichzeitig klare Linien für die Weiterverbindung mit Kabeln oder anderen Modulen, was die Montage vereinfacht und das Risiko von Montagefehlern reduziert. Diese Kombination aus kompaktem Design und praktischer Handhabung macht die MPE 373-1-020 zu einer intelligenten Wahl für jedes Projekt, das auf Effizienz und Zuverlässigkeit setzt.
FAQ – Häufig gestellte Fragen zu MPE 373-1-020 – Stiftleisten Micro Match 1,27 mm, 2X10, gerade
Welche Art von Gegenstecker wird für die MPE 373-1-020 Stiftleiste empfohlen?
Für die MPE 373-1-020 Stiftleiste werden Buchsenleisten oder IDC-Steckverbinder mit einem Rastermaß von 1,27 mm und einer entsprechenden Pin-Anzahl und Konfiguration (2×10) empfohlen. Die genaue Kompatibilität hängt vom spezifischen Steckverbinderhersteller und der Bauform ab.
Ist die MPE 373-1-020 Stiftleiste für den Einsatz bei hohen Temperaturen geeignet?
Ja, die Stiftleiste ist für einen breiten Betriebstemperaturbereich ausgelegt, typischerweise von -40 °C bis +105 °C. Das Gehäusematerial ist so gewählt, dass es hohen Löttemperaturen standhält.
Wie unterscheidet sich die MPE 373-1-020 von Stiftleisten mit einem größeren Rastermaß?
Der Hauptunterschied liegt im deutlich kleineren Rastermaß von 1,27 mm gegenüber gängigeren Maßen wie 2,54 mm. Dies ermöglicht eine wesentlich höhere Packungsdichte von Kontakten auf einer gegebenen Fläche, was für die Miniaturisierung von Elektronikgeräten entscheidend ist.
Welche Vorteile bietet die Vergoldung der Kontakte?
Die Goldbeschichtung der Kontakte bietet eine exzellente elektrische Leitfähigkeit, minimiert den Übergangswiderstand und schützt effektiv vor Korrosion und Oxidation, was die Zuverlässigkeit und Lebensdauer der Verbindung über lange Zeit gewährleistet.
Kann die MPE 373-1-020 in automatisierten Bestückungsprozessen verwendet werden?
Ja, die MPE 373-1-020 Stiftleiste ist für die Verwendung in automatisierten Bestückungsprozessen auf Leiterplatten konzipiert. Ihre präzisen Abmessungen und die gerade Bauform ermöglichen eine einfache und exakte Handhabung durch Pick-and-Place-Maschinen.
Ist das Produkt RoHS-konform?
Die MPE 373-1-020 Stiftleiste wird aus Materialien gefertigt, die in der Regel RoHS-konform sind, was die Einhaltung von Umweltstandards bezüglich schädlicher Substanzen sicherstellt. Dies ist jedoch immer im Einzelfall und für spezifische Chargen zu prüfen.
Welche Signalarten können über die MPE 373-1-020 übertragen werden?
Die Stiftleiste ist für die Übertragung von digitalen und analogen Signalen geeignet. Aufgrund ihrer präzisen Konstruktion und der hochwertigen Materialien ist sie auch für die Übertragung von empfindlichen oder hochfrequenten Signalen, bei denen Signalintegrität kritisch ist, gut geeignet.
