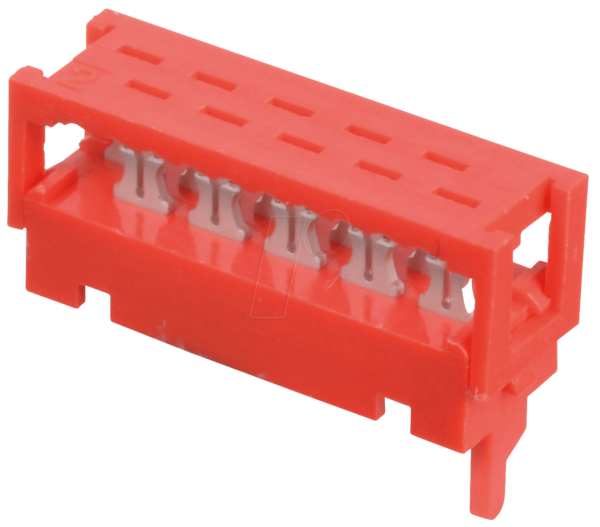

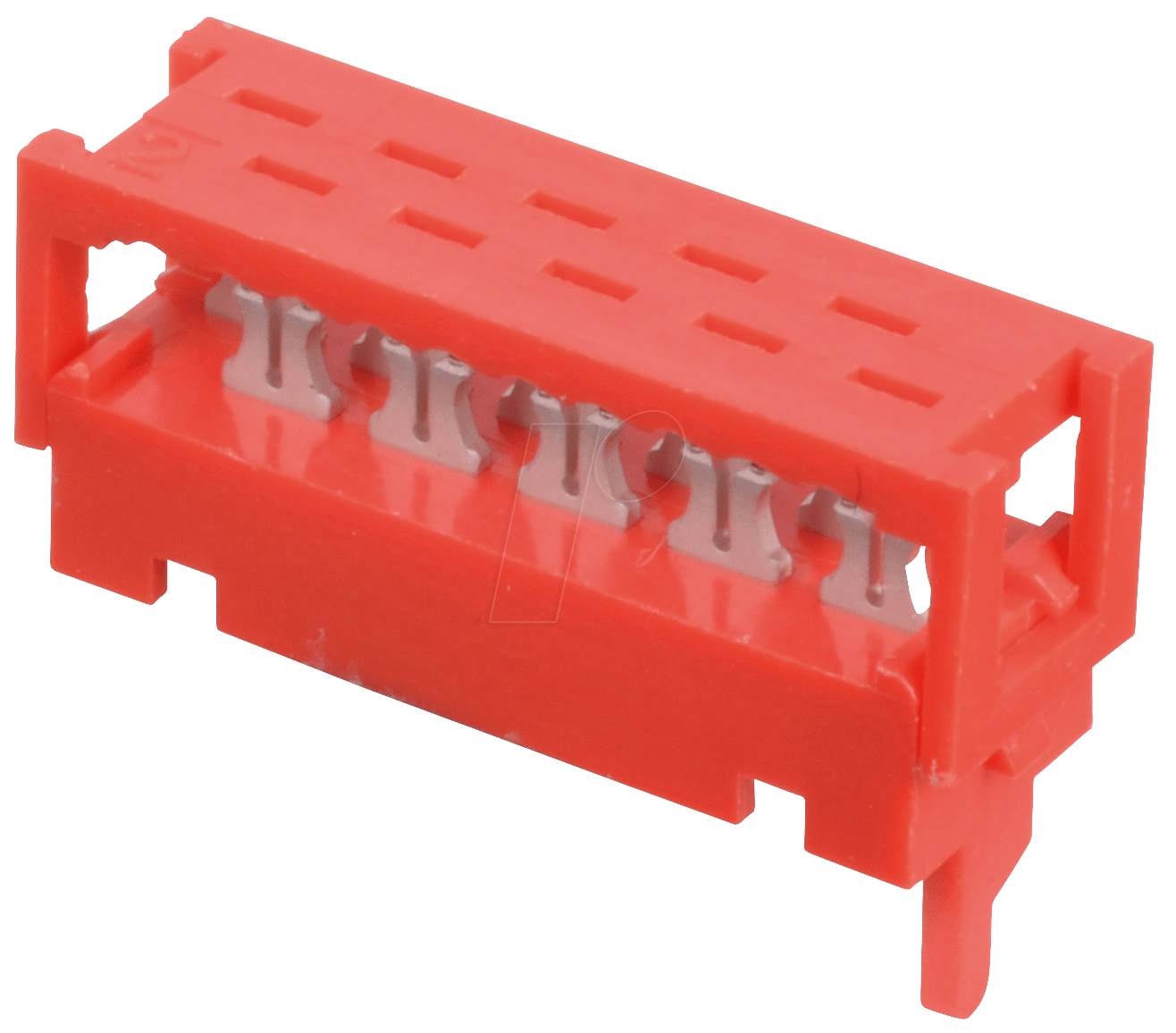

MPE 372-1-014 – IDC-Stiftwanne Micro Match, 14-polig: Präzise und Zuverlässige Verbindungstechnik für Anspruchsvolle Anwendungen
Die MPE 372-1-014 IDC-Stiftwanne Micro Match mit 14 Polen ist die ideale Lösung für Ingenieure, Techniker und Systemintegratoren, die eine robuste, sichere und einfach zu implementierende Verbindung für ihre Elektronikprojekte benötigen. Dieses Präzisionsbauteil eliminiert die Komplexität manueller Lötverbindungen und bietet eine zeitsparende Alternative für die Integration von Flachbandkabeln in komplexen Schaltungen, wo Zuverlässigkeit und schnelle Montage entscheidend sind.
Maximale Leistung und Einfachheit: Die Vorteile der MPE 372-1-014 IDC-Stiftwanne
Im Vergleich zu herkömmlichen Verbindungsmethoden bietet die MPE 372-1-014 IDC-Stiftwanne Micro Match entscheidende Vorteile, die sie zur überlegenen Wahl für professionelle Anwendungen machen. Die IDC-Technologie (Insulation Displacement Connector) ermöglicht eine direkte Verbindung mit isolierten Leitern ohne Abisolieren, was den Montageprozess erheblich beschleunigt und das Risiko von Fehlerquellen minimiert. Diese Methode gewährleistet eine mechanisch starke und elektrisch leitfähige Verbindung, die Vibrationen und mechanischen Belastungen standhält.
- Schnelle und Werkzeuglose Montage: Die IDC-Technologie ermöglicht eine schnelle und einfache Verbindung von Flachbandkabeln, ohne dass separate Werkzeuge zum Abisolieren der Leiter erforderlich sind. Dies spart wertvolle Montagezeit und reduziert die Fehleranfälligkeit.
- Hohe Zuverlässigkeit: Jeder Kontaktpunkt der Stiftwanne ist so konzipiert, dass er sich durch die Isolierung des Kabels drückt und eine sichere, elektrische Verbindung herstellt. Diese Technologie sorgt für eine konsistente und zuverlässige Signalübertragung, auch unter anspruchsvollen Bedingungen.
- Kompakte Bauweise (Micro Match): Die Micro Match Serie steht für geringen Platzbedarf, was sie ideal für Anwendungen mit begrenztem Bauraum macht, wie z.B. in kompakten Geräten, Industriesteuerungen oder Messinstrumenten.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, bietet die IDC-Stiftwanne eine ausgezeichnete mechanische Stabilität und Beständigkeit gegenüber Umwelteinflüssen, was eine lange Lebensdauer und zuverlässigen Betrieb gewährleistet.
- Standardisierte Schnittstelle: Die 14-polige Konfiguration entspricht gängigen Industriestandards und ermöglicht eine einfache Integration in bestehende Systeme und die Verwendung mit Standard-Flachbandkabeln.
- Vibrationsfestigkeit: Die mechanische Verriegelung der IDC-Kontakte bietet eine verbesserte Widerstandsfähigkeit gegenüber Vibrationen im Vergleich zu vielen alternativen Verbindungstechniken.
Technische Spezifikationen und Aufbau
Die MPE 372-1-014 IDC-Stiftwanne ist ein präzisionsgefertigtes Bauteil, das für maximale Leistung und Zuverlässigkeit in kritischen Anwendungen konzipiert wurde. Die Wahl der Materialien und die konstruktiven Merkmale sind darauf ausgelegt, eine optimale Signalintegrität und eine langlebige mechanische Verbindung zu gewährleisten.
Aufbau und Funktionsweise der IDC-Technologie
Die Kerntechnologie hinter dieser Stiftwanne ist die Insulation Displacement Connection (IDC). Hierbei handelt es sich um eine spezielle Art von elektrischem Anschluss, bei dem die Leiter eines Flachbandkabels direkt in spezielle Schlitze des Steckverbinders gedrückt werden. In diesen Schlitzen befinden sich federnde Kontakte, die durch den Druck die Isolierung des Leiters durchdringen und eine direkte, niederohmige elektrische Verbindung mit dem Kupferleiter herstellen. Dieser Prozess erfolgt in einem einzigen Schritt und benötigt kein Vorab-Abisolieren der Kabeladern. Die Konstruktion der Kontakte ist so ausgelegt, dass sie nach dem Einsetzen fest und sicher in Position bleiben und eine stabile Verbindung über die gesamte Lebensdauer des Geräts gewährleisten. Die 14 Kontakte sind in einer Reihe angeordnet, was die Handhabung und Ausrichtung des Flachbandkabels erleichtert.
Materialien und deren Bedeutung für die Performance
Die Auswahl der Materialien für die MPE 372-1-014 IDC-Stiftwanne ist entscheidend für ihre Leistung und Langlebigkeit. Das Gehäusematerial besteht typischerweise aus einem hochtemperaturfesten und elektrisch isolierenden Kunststoff, wie z.B. einem Polyamid (PA) oder einem PBT (Polybutylene Terephthalate). Diese Materialien bieten eine ausgezeichnete mechanische Festigkeit, eine gute Dimensionsstabilität über einen weiten Temperaturbereich und eine hohe Beständigkeit gegen chemische Einflüsse, die in industriellen Umgebungen auftreten können. Die Kontakte selbst sind in der Regel aus einer Kupferlegierung gefertigt, die eine hohe elektrische Leitfähigkeit aufweist. Um Korrosion vorzubeugen und eine dauerhaft niedrige Kontaktwiderstand zu gewährleisten, werden die Kontakte oft mit einer Edelmetallschicht, typischerweise Gold, überzogen. Diese Goldschicht schützt das darunterliegende Basismaterial und bietet eine hervorragende Beständigkeit gegen Oxidation.
Einsatzmöglichkeiten und Anwendungsbereiche
Die MPE 372-1-014 IDC-Stiftwanne ist aufgrund ihrer Eigenschaften ein vielseitiges Bauteil, das in einer breiten Palette von Anwendungen eingesetzt werden kann. Ihre Stärke liegt insbesondere dort, wo eine zuverlässige und zeiteffiziente Verbindung von elektronischen Komponenten erforderlich ist. Typische Anwendungsbereiche umfassen:
- Industrielle Automatisierung: In Steuerungs- und Automatisierungssystemen für die Verbindung von Sensoren, Aktoren und Steuergeräten, wo schnelle Installation und Robustheit entscheidend sind.
- Messtechnik und Laborgeräte: Für die Verkabelung von Messinstrumenten, Oszilloskopen, Spektrumanalysatoren und anderen präzisen Laborgeräten, bei denen Signalintegrität von höchster Bedeutung ist.
- Medizintechnik: In medizinischen Geräten, wo Zuverlässigkeit und hygienische Aspekte eine Rolle spielen, bietet die einfache und sichere Verbindung eine praktikable Lösung.
- Telekommunikation: Für interne Verkabelungen in Kommunikationsgeräten und Netzwerkausrüstung.
- Consumer Electronics: In komplexen elektronischen Geräten, wo eine strukturierte und modulare Verkabelung erforderlich ist.
- Prototyping und Entwicklungsboards: Ideal für Entwickler, die schnell und flexibel Verbindungen in ihren Prototypen realisieren müssen, ohne auf aufwändige Lötprozesse zurückgreifen zu müssen.
Produkt-Eigenschaften im Detail
| Eigenschaft | Detail |
|---|---|
| Produkttyp | IDC-Stiftwanne |
| Serie | Micro Match |
| Polanzahl | 14-polig |
| Anschlusstechnologie | IDC (Insulation Displacement Connector) |
| Geeignet für Kabelsysteme | Standard-Flachbandkabel mit geeigneter Leiteranzahl und Leiterabstand |
| Material Gehäuse | Hochtemperaturfester, elektrisch isolierender Kunststoff (z.B. Polyamid oder PBT) für mechanische Stabilität und chemische Beständigkeit. |
| Material Kontakte | Kupferlegierung mit Edelmetallbeschichtung (typischerweise Gold) für exzellente elektrische Leitfähigkeit und Korrosionsschutz. |
| Betriebstemperaturbereich | Breiter Bereich, typischerweise von -40°C bis +85°C oder höher, abhängig von spezifischen Materialspezifikationen für Zuverlässigkeit unter variierenden Umgebungsbedingungen. |
| Isolationswiderstand | Sehr hoch (> 10^9 Ohm), um Signalverluste und Übersprechen zu minimieren. |
| Strombelastbarkeit pro Kontakt | Ausgelegt für typische Signalanwendungen und geringe Stromstärken, präzise Werte sind datenblattabhängig, aber typischerweise im Bereich von 1-3A. |
| Spannungsfestigkeit | Ausreichend für gängige Niederspannungsanwendungen in der Elektronik, typischerweise mehrere hundert Volt AC/DC. |
| Mechanische Lebensdauer (Einsteckzyklen) | Sehr hoch, oft im Bereich von mehreren hundert bis tausend Zyklen, abhängig von der Qualität der Kontakte und der Handhabung. |
| Signalintegrität | Optimiert durch präzise Kontaktgeometrie und Materialwahl zur Minimierung von Reflexionen und Dämpfung. |
FAQ – Häufig gestellte Fragen zu MPE 372-1-014 – IDC-Stiftwanne Micro Match, 14-polig
Kann ich jedes beliebige Flachbandkabel mit dieser IDC-Stiftwanne verwenden?
Für die MPE 372-1-014 IDC-Stiftwanne sollten Sie Flachbandkabel verwenden, die für IDC-Anschlüsse ausgelegt sind und den spezifischen Leiterabstand (Pitch) und die Leiterquerschnitte aufweisen, für die die Stiftwanne konzipiert wurde. In der Regel ist dies ein Standard-Pitch von 1,27 mm (0.050 Zoll) für die Micro Match Serie. Die Verwendung von Kabeln, die nicht den Spezifikationen entsprechen, kann zu fehlerhaften Verbindungen führen.
Wie wird die Verbindung mit einem IDC-Steckverbinder hergestellt?
Die Verbindung wird durch das Einlegen des isolierten Flachbandkabels in die entsprechenden Schlitze der Stiftwanne hergestellt. Spezielle Schneidkontakte in der Stiftwanne durchtrennen die Isolierung der Kabeladern und stellen so eine direkte elektrische Verbindung zum Kupferleiter her. Dies geschieht normalerweise durch einen einmaligen Einpressvorgang.
Welche Vorteile bietet die Micro Match Serie im Vergleich zu anderen IDC-Steckverbindern?
Die Micro Match Serie zeichnet sich durch eine besonders kompakte Bauform aus, die eine hohe Packungsdichte auf der Leiterplatte ermöglicht. Dies macht sie ideal für Anwendungen mit begrenztem Bauraum. Darüber hinaus sind die Steckverbindungen dieser Serie für ihre hohe Zuverlässigkeit und ausgezeichnete Signalintegrität bekannt.
Ist die Verbindung mit der MPE 372-1-014 IDC-Stiftwanne dauerhaft oder kann sie wieder gelöst werden?
IDC-Verbindungen sind in der Regel als semi-permanente Verbindungen konzipiert. Sie sind robust und halten mechanischen Belastungen gut stand. Ein Wiederlösen ist oft möglich, kann aber die Integrität der Kontakte beeinträchtigen. Für Anwendungen, die häufiges Trennen und Wiederverbinden erfordern, sind möglicherweise andere Steckverbindertypen besser geeignet.
Welche Anforderungen stellt die MPE 372-1-014 IDC-Stiftwanne an die Leiterplatte?
Die Stiftwanne wird in der Regel auf einer Leiterplatte montiert, entweder durch Lötösen oder durch einen Durchsteckprozess, abhängig von der spezifischen Variante und Montageart. Die Leiterplatte muss über entsprechende Durchkontaktierungen (Vias) oder Lötflächen verfügen, die mit den Anschlusspins der Stiftwanne verbunden werden.
Wie gewährleistet die MPE 372-1-014 IDC-Stiftwanne eine hohe Signalqualität?
Die hohe Signalqualität wird durch die präzise Fertigung der Kontakte, die Verwendung von hochwertigen leitfähigen Materialien mit Edelmetallbeschichtung und eine konstruktive Auslegung erzielt, die parasitäre Effekte wie Kapazitäten und Induktivitäten minimiert. Dies ist entscheidend für die Übertragung von schnellen Signalen und die Vermeidung von Rauschen.
Ist diese Stiftwanne für den Einsatz in rauen Umgebungen wie hoher Luftfeuchtigkeit oder extremen Temperaturen geeignet?
Die verwendeten Materialien, insbesondere das Gehäuse und die Kontaktbeschichtung, sind für eine gute Beständigkeit gegenüber Umwelteinflüssen ausgelegt. Mit einem typischen Betriebstemperaturbereich von -40°C bis +85°C und einer hohen Isolationsfähigkeit ist sie für viele industrielle und anspruchsvolle Umgebungen gut geeignet. Für extremere Bedingungen sollten jedoch spezifische Produktdatenblätter konsultiert werden, da die genauen Spezifikationen variieren können.
