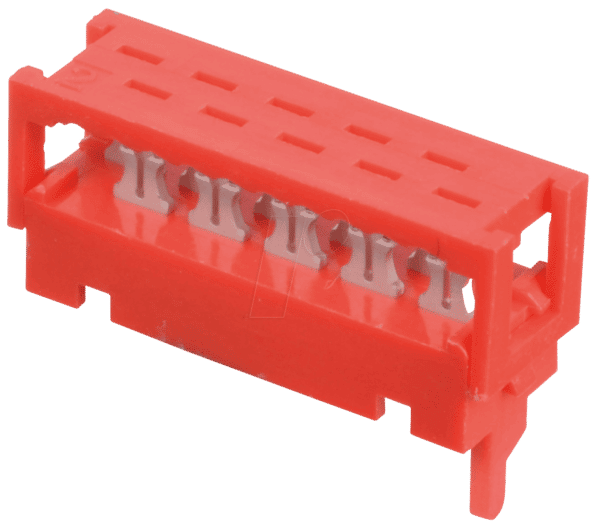

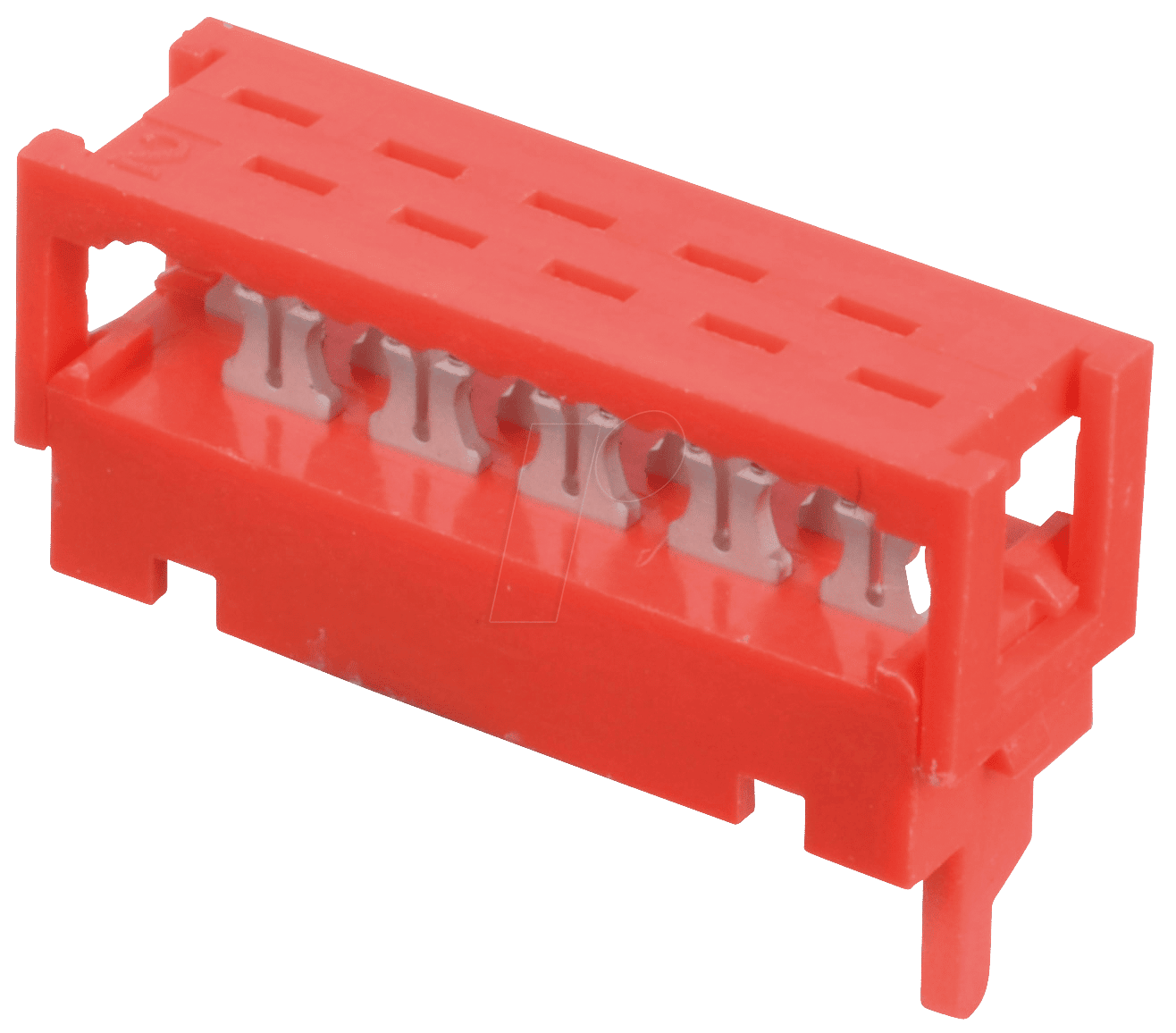

MPE 372-1-010 – IDC-Stiftwanne Micro Match, 10-polig: Präzise Verbindungstechnik für anspruchsvolle Anwendungen
Für Ingenieure, Entwickler und Techniker, die eine zuverlässige und signalintegre Lösung für die Verbindung von Leiterplatten und Kabeln suchen, bietet die MPE 372-1-010 IDC-Stiftwanne Micro Match, 10-polig eine herausragende Performance. Sie adressiert das Kernproblem der Signalintegrität und mechanischen Stabilität bei komplexen elektronischen Systemen, wo Standardverbindungen oft an ihre Grenzen stoßen.
Maximale Signalintegrität und Zuverlässigkeit
Die MPE 372-1-010 IDC-Stiftwanne Micro Match, 10-polig zeichnet sich durch ihre fortschrittliche IDC-Technologie (Insulation Displacement Connector) aus. Diese Verbindungsart ermöglicht einen direkten Kontakt mit den Adern des Flachbandkabels, ohne dass diese abisoliert werden müssen. Dies spart nicht nur Zeit bei der Montage, sondern minimiert auch das Risiko von Beschädigungen an den empfindlichen Leitern. Das Ergebnis ist eine deutlich erhöhte Signalqualität und eine verbesserte mechanische Belastbarkeit im Vergleich zu herkömmlichen Lötverbindungen oder Crimpverbindungen, insbesondere bei hochfrequenten Signalen.
Herausragende Vorteile der MPE 372-1-010 IDC-Stiftwanne:
- Optimierte Kontaktherstellung: Die IDC-Technologie garantiert eine gasdichte und niederohmige Verbindung, die über die gesamte Lebensdauer stabil bleibt.
- Hohe mechanische Belastbarkeit: Die Konstruktion ist auf Langlebigkeit ausgelegt und widersteht Vibrationen und mechanischen Belastungen, wie sie in anspruchsvollen Umgebungen auftreten.
- Platzersparnis und Miniaturisierung: Das Micro-Match-Design ermöglicht eine hohe Polzahl auf kleinstem Raum, ideal für moderne, kompakte elektronische Geräte.
- Schnelle und werkzeuglose Montage: Die IDC-Verbindungstechnik vereinfacht den Anschluss von Flachbandkabeln erheblich und reduziert Montagefehler.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Anwendungen, von industrieller Automatisierung bis hin zu Konsumerelektronik.
- Reduziertes Risiko von Fehlerquellen: Durch die Vermeidung von Lötprozessen werden potenzielle Fehlerquellen wie kalte Lötstellen oder Überschüsse an Lotmaterial eliminiert.
Technische Spezifikationen und Materialgüte
Die MPE 372-1-010 IDC-Stiftwanne Micro Match, 10-polig wurde unter Berücksichtigung höchster Qualitätsstandards entwickelt. Das Gehäusematerial besteht aus einem robusten, flammhemmenden PBT (Polybutylene Terephthalate), das ausgezeichnete dielektrische Eigenschaften und eine hohe Temperaturbeständigkeit aufweist. Die Kontakte sind präzisionsgefertigt und oft mit einer hochwertigen Zinn- oder Goldlegierung überzogen, um Korrosion zu verhindern und eine optimale Leitfähigkeit zu gewährleisten. Diese Materialwahl ist entscheidend für die Langzeitstabilität und die Performance der Verbindung in verschiedenen Umgebungsbedingungen.
| Merkmal | Beschreibung |
|---|---|
| Polzahl | 10 |
| Anschlusstechnik | IDC (Insulation Displacement Connector) |
| Serie | Micro Match |
| Gehäusematerial | Flammhemmendes PBT (Polybutylene Terephthalate) |
| Kontaktmaterial | Kupferlegierung mit hochwertiger Oberflächenveredelung (typ. Zinn oder Gold) |
| Betriebstemperaturbereich | -40°C bis +105°C (typisch, abhängig von spezifischer Ausführung und Kabelmaterial) |
| Spannungsfestigkeit | Hohe Isolationsspannung, ausgelegt für industrielle Standardanwendungen |
| Mechanische Belastbarkeit | Konstruiert für zuverlässige Verbindung auch unter Vibration und Stoßbelastung |
Anwendungsbereiche und Einsatzgebiete
Die MPE 372-1-010 IDC-Stiftwanne Micro Match, 10-polig findet breite Anwendung in Bereichen, wo eine hohe Zuverlässigkeit und eine einfache Montage von zentraler Bedeutung sind. Dazu gehören unter anderem:
- Industrielle Steuerungs- und Automatisierungstechnik: Zur Verbindung von Sensoren, Aktoren und Steuergeräten, wo Robustheit und Signalintegrität gefordert sind.
- Messtechnik: Für den Anschluss von Messgeräten und Prüfaufbauten, bei denen genaue und störungsfreie Signalübertragung unerlässlich ist.
- Medizintechnik: In Geräten, die höchste Anforderungen an Zuverlässigkeit und Hygiene stellen.
- Telekommunikation: Für interne Verbindungen in Kommunikationsgeräten und Netzwerkinfrastrukturen.
- Embedded Systems: In kompakten Geräten und Systemen, die eine platzsparende und effiziente Verkabelung benötigen.
- Entwicklungs- und Prototypenbau: Ermöglicht schnelle und flexible Verdrahtung von Schaltungsprojekten.
Die IDC-Technologie in Kombination mit dem Micro-Match-Format macht diese Stiftwanne zu einer idealen Wahl für Anwendungen, bei denen eine hohe Packungsdichte und eine schnelle Implementierung von Verbindungen entscheidend sind. Die bewährte Konstruktion sorgt für eine dauerhaft sichere und qualitativ hochwertige elektrische Verbindung.
FAQ – Häufig gestellte Fragen zu MPE 372-1-010 – IDC-Stiftwanne Micro Match, 10-polig
Was bedeutet IDC-Technologie?
IDC steht für Insulation Displacement Connector. Bei dieser Technologie werden die einzelnen Adern eines Flachbandkabels durch scharfe Klingen im Connector direkt in das Kabel hineingedrückt. Dies durchtrennt die Isolierung und stellt eine elektrische Verbindung her, ohne dass die Adern vorher abisoliert werden müssen. Dies spart Zeit und minimiert das Risiko von Beschädigungen.
Welche Vorteile bietet die Micro-Match-Bauform?
Die Micro-Match-Bauform zeichnet sich durch eine sehr geringe Bauhöhe und eine hohe Poldichte aus. Sie ist speziell für Anwendungen konzipiert, bei denen Platz eine kritische Rolle spielt und viele Anschlüsse auf engstem Raum benötigt werden. Dies ermöglicht kompaktere Designs und eine effizientere Nutzung des verfügbaren Raumes.
Ist die MPE 372-1-010 für den Einsatz in rauen Umgebungen geeignet?
Ja, die MPE 372-1-010 IDC-Stiftwanne ist aufgrund ihres robusten Gehäusematerials (PBT) und der hochwertigen Kontaktierung für den Einsatz in vielen industriellen Umgebungen konzipiert. Die IDC-Verbindungstechnik bietet eine gute Beständigkeit gegen Vibrationen und mechanische Belastungen.
Wie wird ein Flachbandkabel korrekt mit dieser Stiftwanne verbunden?
Zur Verbindung wird ein passendes Flachbandkabel (oft mit 1,27 mm Rastermaß) in die vorgesehene Nut der Stiftwanne eingelegt. Ein spezielles Werkzeug (IDC-Crimpwerkzeug) wird dann verwendet, um die Kontakte in die Adern des Kabels zu pressen und die Isolierung zu verdrängen. Dieser Vorgang ist schnell und erfordert keine Lötarbeiten.
Kann die Verbindung wieder gelöst werden?
Die IDC-Verbindung ist als permanente Verbindung konzipiert. Während sie technisch unter Umständen lösbar ist, ist dies nicht für wiederholtes Trennen und Verbinden vorgesehen und kann die Integrität der Verbindung beeinträchtigen. Für wiederverwendbare Verbindungen empfehlen sich andere Steckverbindertypen.
Welche Art von Kabeln ist mit der MPE 372-1-010 kompatibel?
Die Stiftwanne ist speziell für die Verwendung mit Flachbandkabeln konzipiert. Das Rastermaß des Kabels muss mit dem Rastermaß der Stiftwanne übereinstimmen (in diesem Fall typischerweise 1,27 mm für Micro-Match-Anwendungen), und die Isolierung der Kabeladern muss für die IDC-Technologie geeignet sein.
Gibt es alternative Anschlussarten zu IDC für diese Anwendung?
Ja, alternative Anschlussarten wären beispielsweise Lötanschlüsse, bei denen die Kabeladern direkt verlötet werden, oder Crimpanschlüsse, bei denen einzelne Aderendhülsen gecrimpt und dann in einen Stecker gesteckt werden. IDC bietet jedoch Vorteile in Bezug auf Geschwindigkeit und einfache Handhabung, besonders bei Flachbandkabeln.
