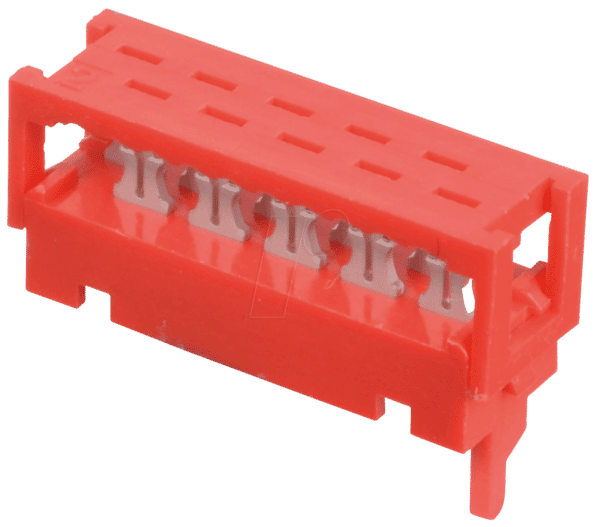

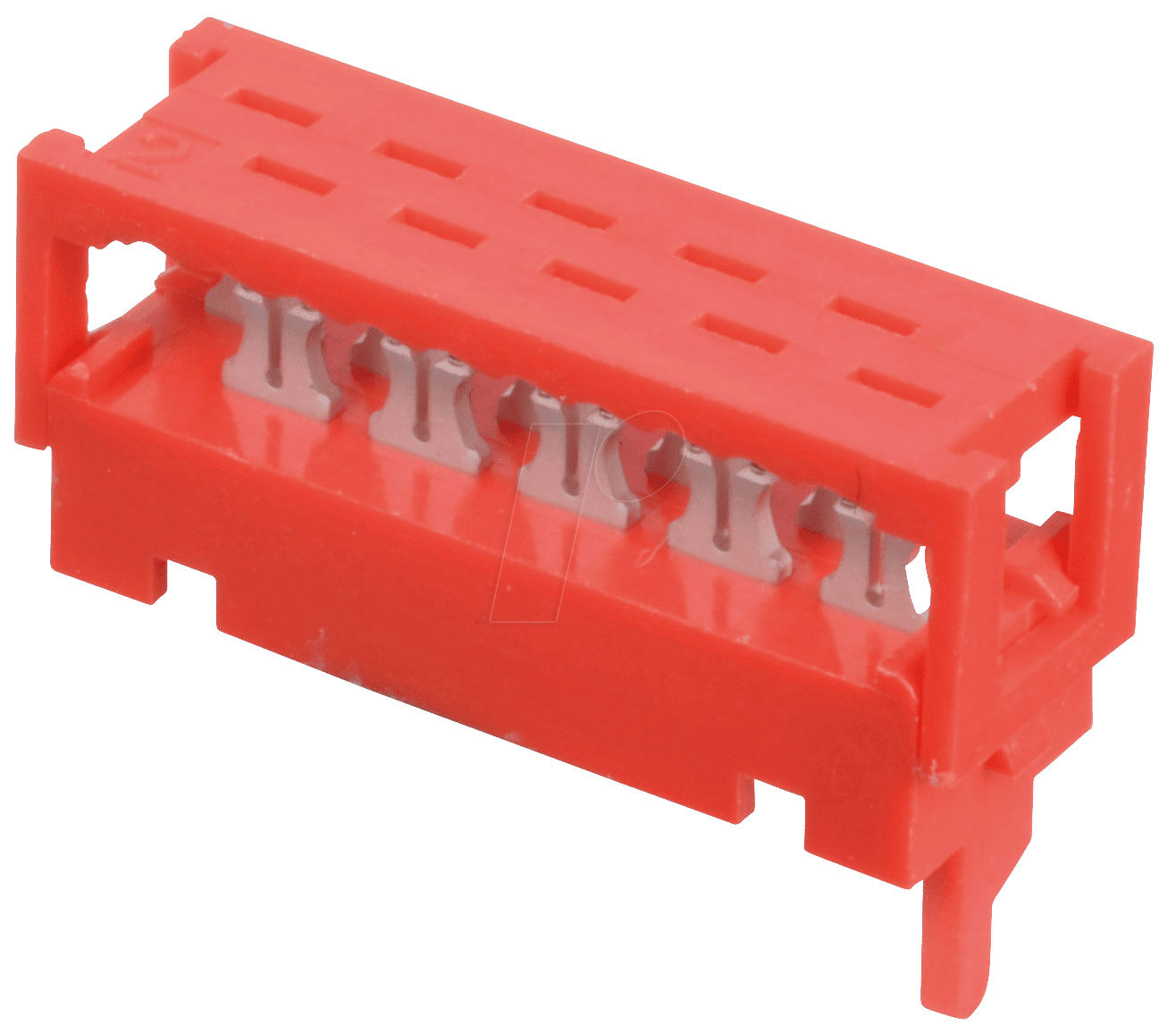

MPE 372-1-006 – IDC-Stiftwanne Micro Match, 06-polig: Zuverlässige Verbindungslösung für präzise Elektronikprojekte
Die MPE 372-1-006 IDC-Stiftwanne Micro Match, 06-polig ist die ideale Lösung für Ingenieure und Entwickler, die eine sichere und zuverlässige Methode zur Verbindung von Kabeln mit Leiterplatten benötigen. Speziell konzipiert für Anwendungen, bei denen Platzersparnis und einfache Montage im Vordergrund stehen, bietet diese IDC-Stiftwanne eine robuste und fehlerresistente Verbindung, die manuelles Löten überflüssig macht und somit Prozesszeiten verkürzt.
Überlegene Verbindungstechnik durch IDC-Technologie
Im Gegensatz zu herkömmlichen Crimp- oder Lötverbindungen nutzt die MPE 372-1-006 die innovative Insulation-Displacement-Connection (IDC)-Technologie. Dieses Verfahren ermöglicht eine direkte Durchdringung der Kabelisolation durch scharfe Kontakte, ohne dass die Litzen abisoliert werden müssen. Dies minimiert das Risiko von Beschädigungen an den feinen Kupferleitern und sorgt für eine dauerhaft stabile und elektrisch leitfähige Verbindung. Die IDC-Technologie der MPE 372-1-006 stellt sicher, dass jede einzelne Litze optimal kontaktiert wird, was zu geringeren Übergangswiderständen und einer erhöhten Zuverlässigkeit im Betrieb führt. Dies ist besonders kritisch in anspruchsvollen Umgebungen, wo Signalintegrität und Störungsfreiheit oberste Priorität haben.
Hervorragende Merkmale und Vorteile
- Einfache und schnelle Montage: Die IDC-Technologie ermöglicht eine werkzeuglose und zeitsparende Konfektionierung. Ein einfacher Pressvorgang genügt, um die Verbindung herzustellen.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, widersteht die MPE 372-1-006 Umwelteinflüssen und mechanischer Belastung, was eine lange Lebensdauer garantiert.
- Platzsparendes Design: Mit ihrer kompakten Bauform und der Micro-Match-Spezifikation eignet sich diese Stiftwanne hervorragend für Anwendungen mit begrenztem Bauraum.
- Fehlervermeidung: Die IDC-Technologie reduziert signifikant die Fehleranfälligkeit, die bei manuellen Löt- oder Crimpverfahren auftreten kann, wie z.B. Kalte Lötstellen oder fehlerhafte Verbindungen.
- Hervorragende elektrische Eigenschaften: Die präzise gefertigten Kontakte und das durchdachte Design sorgen für minimale Signalverluste und eine hohe Datenintegrität, selbst bei hohen Frequenzen.
- Hohe Kontaktdichte: Mit 6 Polen auf kleinstem Raum ermöglicht die MPE 372-1-006 eine effiziente Signalverteilung in kompakten Systemen.
- Vielseitige Einsatzmöglichkeiten: Von der industriellen Automatisierung über die Medizintechnik bis hin zu Consumer Electronics – diese Stiftwanne bietet eine universelle Konnektivitätslösung.
Technische Spezifikationen und Materialbeschaffenheit
Die MPE 372-1-006 IDC-Stiftwanne Micro Match, 06-polig repräsentiert ein Höchstmaß an Präzision und Zuverlässigkeit in der Kabelkonfektionierung. Die Auswahl der Materialien ist dabei von entscheidender Bedeutung für die Performance und Langlebigkeit des Produkts. Das Gehäuse der Stiftwanne ist aus einem hochwertigen thermoplastischen Kunststoff gefertigt, der sich durch seine hohe mechanische Festigkeit, eine ausgezeichnete Hitzebeständigkeit und eine gute elektrische Isolationseigenschaft auszeichnet. Diese Materialwahl gewährleistet, dass die Stiftwanne auch unter widrigen thermischen Bedingungen ihre Formstabilität behält und keinen elektrischen Kriechströmen Vorschub leistet.
Die Kontakte selbst sind aus einer leitfähigen Kupferlegierung gefertigt, die für ihre exzellente elektrische Leitfähigkeit und ihre Korrosionsbeständigkeit bekannt ist. Um die Kontaktierungssicherheit und die Langlebigkeit weiter zu erhöhen, sind die Kontakte typischerweise mit einer hochwertigen Zinn- oder Goldlegierung oberflächenveredelt. Diese Oberflächenveredelung schützt nicht nur vor Oxidation und Korrosion, sondern reduziert auch den Kontaktwiderstand signifikant, was für eine optimale Signalübertragung unerlässlich ist. Die IDC-Schneidklemmen sind präzise so dimensioniert, dass sie die Isolation der Litzen zuverlässig durchdringen und gleichzeitig einen festen mechanischen und elektrischen Kontakt herstellen, ohne die empfindlichen Kupferleiter zu beschädigen.
Detaillierte Produktdaten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | MPE 372-1-006 |
| Typ | IDC-Stiftwanne |
| Anschlussart | Micro Match |
| Polzahl | 06-polig |
| Montageart | IDC (Insulation Displacement Connection) |
| Gehäusematerial | Hochleistungsthermoplast (z.B. PBT oder PA) mit hoher mechanischer Festigkeit und thermischer Beständigkeit |
| Kontaktmaterial | Kupferlegierung mit Oberflächenveredelung (z.B. verzinnt oder vergoldet) für optimale Leitfähigkeit und Korrosionsschutz |
| Leiterquerschnitt (kompatibel) | Typischerweise für AWG 22 bis AWG 28, abhängig von der Isolationsdicke und Litzenart |
| Betriebstemperaturbereich | Breit gefächert, typischerweise von -40°C bis +105°C, um den Anforderungen industrieller Umgebungen gerecht zu werden |
| Isolationswiderstand | Extrem hoch, >1000 MΩ, um Signalintegrität zu gewährleisten |
| Strombelastbarkeit pro Kontakt | Variiert je nach Design, oft im Bereich von 1A bis 3A, ausreichend für gängige Signal- und Datenleitungen |
| Spannungsfestigkeit | Hohe Durchschlagsfestigkeit, typischerweise >500V AC, für sicheren Betrieb |
| Design-Merkmale | Kompakte Bauform, integrierte Zugentlastung (falls vorhanden), farbliche Kodierungsmöglichkeiten für einfache Fehlervermeidung bei der Montage |
| Einsatzbereiche | Industrielle Automatisierung, Signalübertragung, Datenleitungen, Embedded Systems, Steuerungs- und Regelungstechnik |
Anwendungsgebiete: Präzision trifft Effizienz
Die MPE 372-1-006 IDC-Stiftwanne Micro Match, 06-polig ist ein essentieller Baustein für eine Vielzahl von technologisch anspruchsvollen Anwendungen. Ihre Kernkompetenz liegt in der schnellen, zuverlässigen und platzsparenden Signalübertragung. In der industriellen Automatisierung findet sie breite Anwendung bei der Verbindung von Sensoren, Aktoren und Steuergeräten. Die IDC-Technologie minimiert das Risiko von Ausfällen, die durch fehlerhafte Lötverbindungen entstehen könnten, was in Produktionsumgebungen, wo Stillstandzeiten kostspielig sind, von immenser Bedeutung ist. Die robuste Bauweise stellt sicher, dass die Verbindungen auch unter Einfluss von Vibrationen und Temperaturschwankungen stabil bleiben.
Im Bereich der Medizintechnik sind Zuverlässigkeit und Signalintegrität von höchster Wichtigkeit. Die MPE 372-1-006 wird hier eingesetzt, um empfindliche medizinische Geräte miteinander zu verbinden, bei denen jede Störung kritisch sein kann. Die einfache Montage und die garantierte Kontaktqualität sind entscheidende Vorteile, um die hohen Qualitätsstandards in diesem Sektor zu erfüllen.
Bei der Entwicklung von Embedded Systems und Consumer Electronics, wo der Platz oft extrem limitiert ist, spielt die kompakte Bauform der Micro-Match-Serie ihre Stärken aus. Ob in kleinen Routern, Netzwerkkomponenten, Haushaltsgeräten oder IoT-Geräten – die MPE 372-1-006 ermöglicht eine effiziente Verdrahtung ohne aufwendiges Löten, was den Produktionsprozess beschleunigt und die Stückkosten senkt. Die Fähigkeit, eine 6-polige Verbindung auf kleinstem Raum zu realisieren, eröffnet Designern erweiterte Möglichkeiten bei der Systemintegration.
Auch in der Automobilindustrie und bei der Entwicklung von Telekommunikationsgeräten, wo hohe Anforderungen an die Signalqualität und die Zuverlässigkeit unter dynamischen Bedingungen gestellt werden, ist diese IDC-Stiftwanne eine wertvolle Komponente. Sie trägt dazu bei, komplexe Verkabelungsbäume übersichtlich und wartungsfreundlich zu gestalten.
Häufig gestellte Fragen zu MPE 372-1-006 – IDC-Stiftwanne Micro Match, 06-polig
Was sind die Hauptvorteile der IDC-Technologie im Vergleich zu Lötverbindungen?
Die IDC-Technologie bietet erhebliche Vorteile gegenüber traditionellen Lötverbindungen. Sie ermöglicht eine wesentlich schnellere und werkzeuglose Montage, da das Abisolieren der Litzen entfällt. Dies reduziert das Risiko von Beschädigungen an den feinen Kupferdrähten und vermeidet Fehler wie kalte Lötstellen. Zudem sind IDC-Verbindungen oft mechanisch robuster und toleranter gegenüber Vibrationen. Für den Anwender bedeutet dies eine höhere Zuverlässigkeit, geringere Fehlerquoten und eine signifikante Zeit- und Kostenersparnis im Montageprozess.
Für welche Arten von Kabeln ist die MPE 372-1-006 IDC-Stiftwanne geeignet?
Diese IDC-Stiftwanne ist primär für die Verwendung mit mehradrigen Litzenkabeln konzipiert, typischerweise im Bereich von AWG 22 bis AWG 28. Die spezielle Schneidkante der IDC-Kontakte durchdringt die Isolation dieser Litzen und stellt so eine zuverlässige Verbindung her. Die genaue Kompatibilität hängt von der Dicke der Kabelisolation ab. Es ist ratsam, die spezifischen Kabeltypen zu prüfen, um eine optimale Leistung sicherzustellen. Solide Leiter sind in der Regel nicht für die IDC-Technologie geeignet.
Muss ich spezielle Werkzeuge für die Montage der MPE 372-1-006 verwenden?
Die Montage der MPE 372-1-006 ist für den einfachen Gebrauch konzipiert. Während für das eigentliche IDC-Verpressen oft ein spezielles Werkzeug oder eine Crimpzange empfohlen wird, um eine gleichmäßige und sichere Verbindung zu gewährleisten, sind keine Lötwerkzeuge oder Abisolierwerkzeuge notwendig. Viele Hersteller bieten entsprechende manuelle oder pneumatische Werkzeuge an, die auf die spezifische IDC-Anschlussgeometrie abgestimmt sind und eine schnelle und fehlerfreie Montage ermöglichen.
Welche Bedeutung hat die „Micro Match“-Spezifikation?
Die „Micro Match“-Spezifikation bezieht sich auf eine kompakte Bauform und eine hohe Kontaktdichte. Produkte mit dieser Kennzeichnung sind darauf ausgelegt, auch auf engstem Raum eine zuverlässige elektrische Verbindung zu ermöglichen. Dies ist besonders vorteilhaft in Anwendungen, wo der Bauraum stark begrenzt ist, wie beispielsweise in kleinen elektronischen Geräten, industriellen Steuerungen oder in der Medizintechnik. Die MPE 372-1-006 nutzt diese Eigenschaft, um 6 elektrische Anschlüsse auf minimaler Fläche unterzubringen.
Wie wirkt sich die Oberflächenveredelung der Kontakte auf die Leistung aus?
Die Oberflächenveredelung der Kontakte, üblicherweise eine Verzinnung oder Vergoldung, spielt eine entscheidende Rolle für die langfristige Leistung und Zuverlässigkeit der Verbindung. Eine Verzinnung bietet einen guten Korrosionsschutz und eine gute Leitfähigkeit zu einem kostengünstigeren Preis. Eine Vergoldung (oft 1-2 µm oder mehr) bietet einen überlegenen Korrosionsschutz und die geringste Übergangswiderstand, was sie ideal für Anwendungen macht, bei denen höchste Signalintegrität und häufige Steckzyklen erforderlich sind. Beide Verfahren schützen die Kupferlegierung vor Oxidation und stellen sicher, dass die elektrische Verbindung über die gesamte Lebensdauer des Produkts stabil bleibt.
Ist die MPE 372-1-006 für den Einsatz in rauen Umgebungen geeignet?
Ja, die MPE 372-1-006 ist aufgrund ihrer hochwertigen Materialauswahl und der robusten Konstruktion gut für den Einsatz in rauen Umgebungen geeignet. Das Gehäuse aus thermoplastischem Kunststoff bietet eine gute Beständigkeit gegen chemische Einflüsse, Feuchtigkeit und Temperaturschwankungen. Die IDC-Verbindung selbst ist oft mechanisch stabiler als Lötverbindungen gegen Vibrationen. Die genaue Eignung für spezifische Umgebungsbedingungen wie extreme Temperaturen, hohe Luftfeuchtigkeit oder aggressive Chemikalien sollte jedoch anhand der detaillierten technischen Spezifikationen des Herstellers und von Feldtests bestätigt werden.
Kann ich die MPE 372-1-006 für Hochfrequenzanwendungen verwenden?
Die Eignung für Hochfrequenzanwendungen hängt von mehreren Faktoren ab, darunter das Design der IDC-Kontakte, die Impedanzanpassung und das allgemeine Layout der Leiterplatte. Da die MPE 372-1-006 eine präzise gefertigte Verbindung bietet und oft mit qualitativ hochwertigen Kabeln verwendet wird, kann sie in vielen Hochfrequenzanwendungen eine gute Leistung erzielen. Für kritische Hochfrequenzanwendungen, bei denen eine exakte Impedanzkontrolle und minimale Reflexionen erforderlich sind, ist es jedoch ratsam, die spezifischen HF-Eigenschaften der Stiftwanne und die Empfehlungen des Herstellers für entsprechende Anwendungen zu konsultieren.
