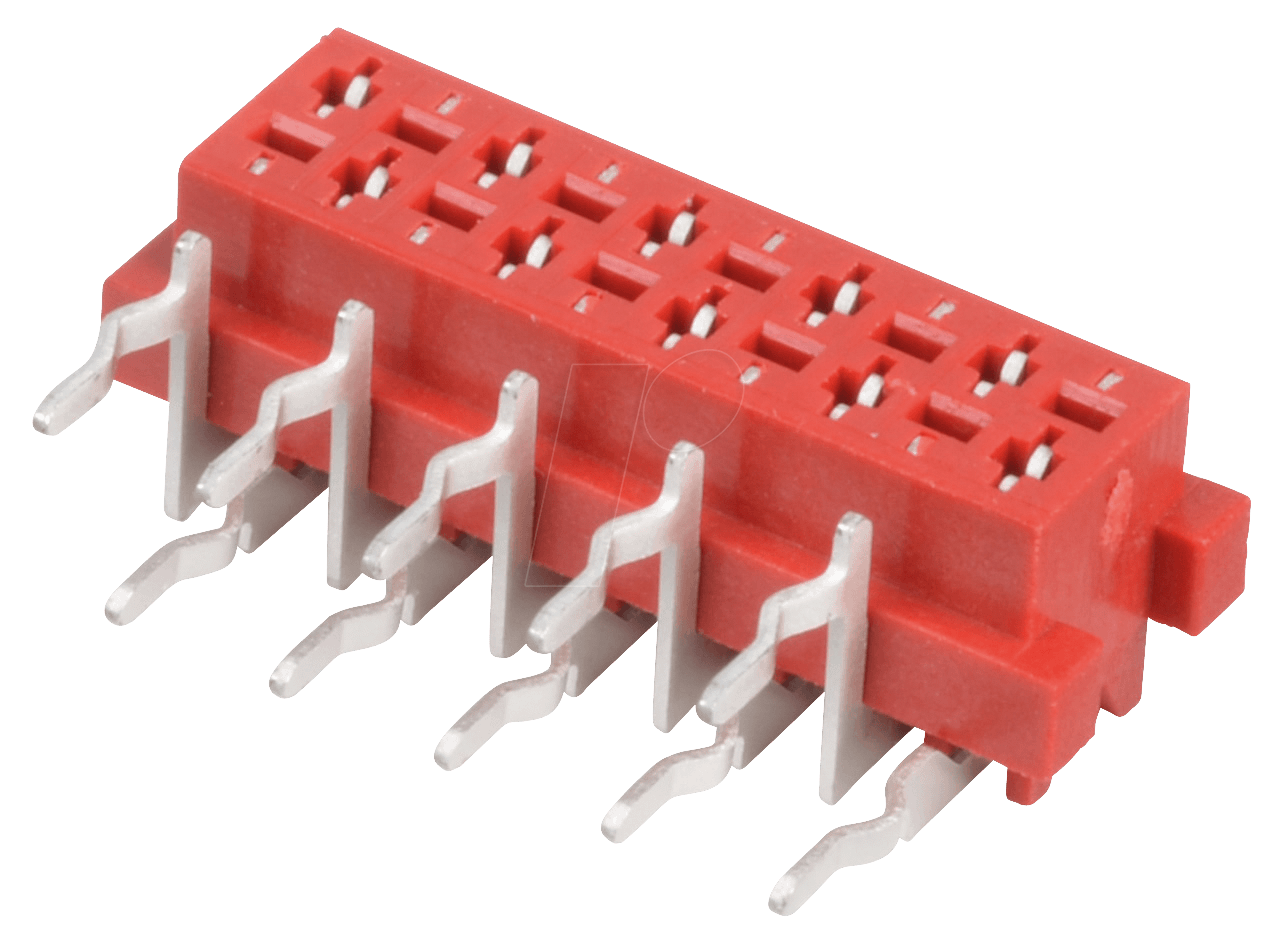

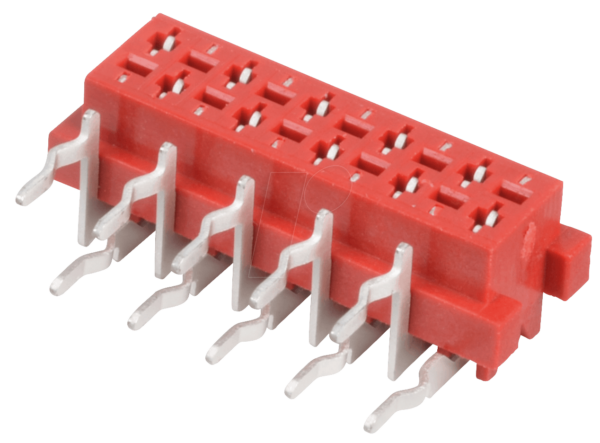

Optimierte Verbindungslösungen: MPE 369-3-020 Buchsenleisten Micro Match 1,27 mm, 2×10, gewinkelt
Benötigen Sie eine präzise und zuverlässige Verbindung für Ihre kompakten Elektronikprojekte? Die MPE 369-3-020 Buchsenleisten Micro Match mit einem Rastermaß von 1,27 mm und einer Konfiguration von 2×10 Polen, gewinkelt, bietet die ideale Lösung für Entwickler und Hersteller, die höchste Ansprüche an Signalintegrität und Bauraumeffizienz stellen. Diese gewinkelten Buchsenleisten sind speziell konzipiert, um auf engstem Raum zuverlässige elektrische Verbindungen zu etablieren und ermöglichen eine platzsparende Anordnung von Komponenten auf Leiterplatten.
Hervorragende Leistung und Zuverlässigkeit
Die MPE 369-3-020 Buchsenleisten übertreffen Standardlösungen durch ihre ausgeprägte Präzision und Robustheit. Das feine Rastermaß von 1,27 mm ermöglicht eine hohe Kontaktdichte, was für moderne, miniaturisierte Elektronikgeräte unerlässlich ist. Die gewinkelte Bauform erleichtert das Routing von Kabeln und die Integration in Gehäuse, während die hochwertige Verarbeitung eine langlebige und störungsfreie Signalübertragung gewährleistet. Dies ist entscheidend für Anwendungen, bei denen jede Verbindung zählt und Ausfälle keine Option sind.
Anwendungsbereiche und technische Vorteile
Diese Buchsenleisten finden breite Anwendung in Bereichen wie:
- Industrielle Automatisierung: Steuerungssysteme, Sensorik und Aktorik in kompakten Einheiten.
- Medizintechnik: Zuverlässige Verbindungen in diagnostischen Geräten und tragbarer Medizintechnik.
- Automobilindustrie: Steuergeräte, Infotainmentsysteme und Fahrerassistenzsysteme mit hohen Anforderungen an Zuverlässigkeit und Platz.
- Verbraucherelektronik: Integration in Haushaltsgeräte, Unterhaltungselektronik und IoT-Geräte.
- Entwicklungsboards und Prototyping: Flexible und zuverlässige Schnittstellen für die Erstellung und Erprobung neuer Schaltungen.
Die gewinkelte Ausführung der MPE 369-3-020 ermöglicht eine 90-Grad-Drehung der Verbindung, was das Kabelmanagement auf der Leiterplatte und im Gehäuse erheblich vereinfacht und eine Optimierung des Bauraums erlaubt. Dies ist besonders vorteilhaft in Systemen mit begrenztem Platzangebot, wo gerade gesteckte Verbindungen zu Kabelverwicklungen oder Behinderungen führen könnten.
Konstruktion und Materialien für höchste Ansprüche
Die Konstruktion der MPE 369-3-020 Buchsenleisten ist auf Langlebigkeit und zuverlässige Leistung ausgelegt. Die Kontakte sind aus hochwertigen Materialien gefertigt, um eine geringe Übergangsbeständigkeit und eine hohe Korrosionsbeständigkeit zu gewährleisten. Dies sichert eine stabile Signalqualität über einen langen Zeitraum und unter verschiedenen Umgebungsbedingungen.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Buchsenleiste |
| Serie | Micro Match |
| Hersteller-Artikelnummer | MPE 369-3-020 |
| Rastermaß | 1,27 mm |
| Polzahl | 2×10 |
| Bauform | Gewinkelt (90°) |
| Kontaktmaterial | Hochwertige Legierung für geringen Übergangswiderstand und Korrosionsbeständigkeit |
| Gehäusematerial | Thermoplast, UL94V-0 klassifiziert für erhöhte Brandschutzsicherheit |
| Betriebstemperaturbereich | -40°C bis +105°C (typisch, abhängig von spezifischen Umweltbedingungen) |
| Anschlussart | Lochraster (THT), geeignet für Lötprozesse |
| Montageart | Durchsteckmontage (Through-Hole) |
| Isolationswiderstand | Sehr hoch, gewährleistet durch präzise Fertigung und Materialauswahl |
Vorteile der MPE 369-3-020 Buchsenleisten
- Hohe Kontaktdichte: Ermöglicht kompakte Designs durch das geringe Rastermaß von 1,27 mm.
- Optimierte Raumnutzung: Die gewinkelte Bauform erleichtert das Kabelrouting und die Integration in beengte Gehäuse.
- Signalintegrität: Hochwertige Materialien und präzise Fertigung garantieren stabile und zuverlässige Signalübertragung.
- Robuste Konstruktion: Beständig gegen mechanische Belastungen und thermische Schwankungen im definierten Betriebsbereich.
- Vielseitige Anwendung: Ideal für industrielle, medizinische, automotive und Unterhaltungselektronik-Anwendungen.
- Einfache Montage: Durchsteckmontage für zuverlässige Lötverbindungen auf Leiterplatten.
- Erhöhte Sicherheit: Gehäusematerial mit UL94V-0 Klassifizierung für verbesserte Brandschutzeigenschaften.
- Kosteneffiziente Lösung: Bietet ein hervorragendes Preis-Leistungs-Verhältnis für anspruchsvolle Verbindungsaufgaben.
FAQ – Häufig gestellte Fragen zu MPE 369-3-020 – Buchsenleisten Micro Match 1,27 mm, 2×10, gewinkelt
Welche Art von Steckverbindern sind mit dieser Buchsenleiste kompatibel?
Diese Buchsenleiste ist für die Paarung mit entsprechenden Stiftleisten oder anderen Steckerkomponenten konzipiert, die über ein Rastermaß von 1,27 mm und die entsprechende Anzahl von Polen (2×10) verfügen. Achten Sie auf die exakte Übereinstimmung des Steckerprofils für eine optimale Verbindung.
Ist die gewinkelte Bauform für alle Anwendungen geeignet?
Die gewinkelte Bauform ist besonders vorteilhaft für Anwendungen, bei denen eine 90-Grad-Drehung des Kabelausgangs erforderlich ist oder um Platz auf der Leiterplatte oder im Gehäuse zu sparen. Sie ermöglicht ein sauberes Kabelmanagement und eine verbesserte Zugentlastung.
Welche Lötverfahren werden für die Montage empfohlen?
Aufgrund der Durchsteckmontage (THT) empfehlen sich klassische Lötverfahren wie Wellenlöten oder manuelles Löten. Wichtig ist die Einhaltung der empfohlenen Löttemperaturprofile für das verwendete Lot und die Leiterplatte, um Beschädigungen der Buchsenleiste zu vermeiden.
Wie wirkt sich das Rastermaß von 1,27 mm auf die Anwendung aus?
Das Rastermaß von 1,27 mm ermöglicht eine sehr hohe Kontaktdichte auf kleinster Fläche. Dies ist entscheidend für die Miniaturisierung von elektronischen Geräten und die Integration vieler Verbindungen auf einer Leiterplatte, ohne dass die Größe des Gesamtgeräts unhandlich wird.
Ist die Buchsenleiste für den Einsatz in rauen Umgebungen geeignet?
Mit einem Betriebstemperaturbereich von -40°C bis +105°C und der Verwendung von korrosionsbeständigen Materialien sind diese Buchsenleisten für viele industrielle und anspruchsvolle Umgebungen gut geeignet. Die genaue Eignung hängt jedoch von der spezifischen Exposition gegenüber Feuchtigkeit, aggressiven Chemikalien und extremen Vibrationen ab.
Welche Vorteile bietet das Gehäusematerial UL94V-0?
Die UL94V-0 Klassifizierung des Gehäusematerials bedeutet, dass es im Brandfall eine hohe Flammwidrigkeit aufweist und sich nach Entfernen der Zündquelle schnell selbst löscht. Dies ist ein wichtiger Sicherheitsaspekt, insbesondere in Geräten, die in Innenräumen eingesetzt werden.
Wie wird die Langzeitstabilität der elektrischen Verbindung sichergestellt?
Die Langzeitstabilität wird durch die Kombination aus hochwertigen Kontaktmaterialien, präziser Fertigung der Kontaktgeometrie und der Robustheit des Gehäusematerials gewährleistet. Die Verwendung von korrosionsbeständigen Oberflächenbehandlungen der Kontakte minimiert die Übergangsbeständigkeit über die Lebensdauer des Produkts.
