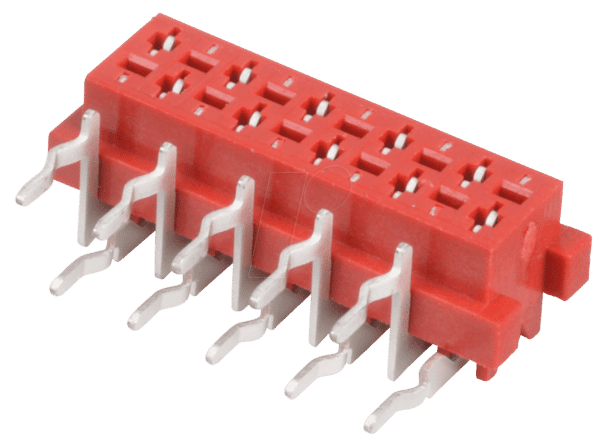

Präzision und Zuverlässigkeit für Ihre Elektronikprojekte: MPE 369-3-018 Buchsenleisten Micro Match 1,27 mm
Sie suchen nach einer robusten und präzisen Verbindungslösung für Ihre anspruchsvollen Elektronikentwicklungen? Die MPE 369-3-018 Buchsenleisten mit einem Pin-Raster von 1,27 mm und einer 2×09 Bestückung im gewinkelten Design sind die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die Wert auf höchste Signalintegrität und platzsparende Bauweise legen. Diese Buchsenleisten schließen die Lücke zwischen Kompaktbauweise und zuverlässiger Signalübertragung, wo Standardlösungen an ihre Grenzen stoßen.
Maximale Leistung auf kleinstem Raum: Die Vorteile der Micro Match Serie
Die MPE 369-3-018 Serie repräsentiert die Spitze der Miniaturisierung im Bereich der Steckverbinder, ohne Kompromisse bei der Leistungsfähigkeit einzugehen. Das 1,27 mm Raster ermöglicht eine extrem dichte Bestückung auf Leiterplatten, was besonders in Geräten mit begrenztem Bauraum von unschätzbarem Wert ist. Die zweireihige Anordnung (2×09) bietet dabei eine hohe Pin-Anzahl auf minimaler Fläche und erleichtert die parallele Signalverarbeitung.
- Kompakte Bauform: Ermöglicht die Realisierung von sehr flachen und kleinen elektronischen Geräten.
- Hohe Pin-Dichte: Bietet maximale Konnektivität auf kleinstem Raum durch die 2×09-Konfiguration.
- Zuverlässige Signalübertragung: Das 1,27 mm Raster minimiert Störanfälligkeit und sorgt für saubere Signale.
- Gewinkeltes Design: Erleichtert die Kabelzuführung und Montage in komplexen Gehäusen und auf engstem Leiterplattenlayout.
- Sichere Steckverbindung: Gewährleistet eine stabile und vibrationssichere Verbindung, die auch unter anspruchsvollen Bedingungen hält.
- Vielseitige Anwendungsbereiche: Ideal für die Verbindung von Modulen, Sensoren, Displays und für interne Leiterplattenverbindungen.
Technische Spezifikationen und Materialgüte
Die MPE 369-3-018 Buchsenleisten sind aus hochwertigen Materialien gefertigt, die Langlebigkeit und Beständigkeit garantieren. Das Polyamid-Gehäuse (PA) ist bekannt für seine mechanische Festigkeit, thermische Stabilität und exzellente elektrische Isolationseigenschaften. Die Kontakte, typischerweise aus einer Kupferlegierung gefertigt und mit einer Zinn- oder Goldbeschichtung versehen, gewährleisten eine geringe Übergangswiderstand und Korrosionsbeständigkeit. Diese Kombination macht die MPE 369-3-018 zu einer robusten Wahl für industrielle Anwendungen, Prototypenentwicklung und anspruchsvolle Consumer-Elektronik.
Qualität und Zuverlässigkeit für Ihre Anwendungen
Der entscheidende Unterschied der MPE 369-3-018 im Vergleich zu generischen Buchsenleisten liegt in der präzisen Fertigung und der Materialauswahl. Jede Leiste ist darauf ausgelegt, eine konsistente Leistung über tausende von Steckzyklen zu liefern. Die präzise Zentrierung und Form der Kontakte im 1,27 mm Raster sorgt für eine zuverlässige und elektrische sichere Verbindung, die unerlässlich ist, wenn es um die Integrität von Datenströmen oder Steuerbefehlen geht. Das gewinkelte Design ist kein nachträgliches Extra, sondern integraler Bestandteil der Konstruktion, der eine optimale und mechanisch stabile Kabelführung ermöglicht, was Beschädigungen vorbeugt und die Installation vereinfacht.
Anwendungsbereiche und Integrationsmöglichkeiten
Die MPE 369-3-018 Buchsenleisten eröffnen durch ihre kompakte Bauweise und das gewinkelte Design vielfältige Einsatzmöglichkeiten. Sie eignen sich hervorragend für die Verbindung von Modulen in Industrieautomatisierungssystemen, für die Integration von Sensoren in Medizingeräten, für die Verkabelung von Displays in mobilen Geräten oder für den Aufbau von komplexen Prüfaufbauten in Forschung und Entwicklung. Die Möglichkeit, sie direkt auf die Leiterplatte zu löten, spart Platz und ermöglicht eine effiziente Signalverteilung.
Eigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktserie | Micro Match |
| Teilenummer | MPE 369-3-018 |
| Rastermaß | 1,27 mm |
| Anzahl der Reihen | 2 |
| Anzahl der Pins pro Reihe | 9 |
| Gesamtanzahl Pins | 18 |
| Bauform | Gewinkelt |
| Gehäusematerial | Hochtemperatur-Polyamid (PA), UL94V-0 klassifiziert für Brandschutz |
| Kontaktmaterial | Kupferlegierung, verzinnt oder vergoldet für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Elektrische Kennwerte | Geeignet für Signalübertragungen mit niedriger bis mittlerer Frequenz, spezifiziert für die jeweilige Spannungs- und Strombelastbarkeit gemäß Datenblatt |
| Mechanische Belastbarkeit | Robuste Konstruktion für sicheren Halt und Langlebigkeit auch bei wiederholtem Stecken und Trennen |
| Betriebstemperatur | Typischerweise -40°C bis +105°C, abhängig von der genauen Ausführung und Umgebungsbedingungen |
| Montageart | Durchsteckmontage (Through-Hole Technology – THT) mit Lötanschlüssen |
FAQ – Häufig gestellte Fragen zu MPE 369-3-018 – Buchsenleisten Micro Match 1,27 mm, 2X09, gewinkelt
Was sind die Hauptvorteile des 1,27 mm Rasters bei Buchsenleisten?
Das 1,27 mm Raster ermöglicht eine signifikant höhere Pin-Dichte auf einer Leiterplatte im Vergleich zu größeren Rastern wie 2,54 mm. Dies ist entscheidend für die Miniaturisierung von elektronischen Geräten und erlaubt die Integration von mehr Funktionalität auf kleinerem Raum, was Kosten und Gewicht reduziert.
Für welche Art von Anwendungen sind gewinkelte Buchsenleisten besonders geeignet?
Gewinkelte Buchsenleisten sind ideal für Anwendungen, bei denen das Kabel senkrecht zur Leiterplatte geführt werden muss. Dies ist oft in Gehäusen mit begrenztem Platz oder bei der Verbindung von horizontal und vertikal angeordneten Baugruppen der Fall. Sie erleichtern die Montage und reduzieren mechanische Belastungen auf die Lötstellen.
Wie unterscheidet sich die MPE 369-3-018 von anderen Micro Match Steckverbindern?
Die MPE 369-3-018 zeichnet sich durch spezifische Materialqualitäten und Fertigungstoleranzen aus, die auf eine besonders hohe Zuverlässigkeit und Langlebigkeit abzielen. Das genaue Design der Kontakte und des Gehäuses sind optimiert, um eine stabile elektrische Verbindung und mechanische Integrität über einen weiten Temperaturbereich und viele Steckzyklen zu gewährleisten.
Ist die Lötbarkeit der MPE 369-3-018 Buchsenleisten gewährleistet?
Ja, die MPE 369-3-018 Buchsenleisten sind für die Durchsteckmontage (THT) konzipiert und verfügen über Lötanschlüsse, die für gängige Lötverfahren wie Wellenlöten oder Handlöten optimiert sind. Die Kontaktflächen sind in der Regel verzinnt oder vergoldet, um eine gute Lötbarkeit und geringe Übergangswiderstände zu ermöglichen.
Welche Umwelteinflüsse kann diese Buchsenleiste tolerieren?
Dank des robusten Polyamid-Gehäuses und der hochwertigen Kontaktmaterialien sind diese Buchsenleisten für einen breiten Betriebstemperaturbereich ausgelegt und widerstandsfähig gegenüber vielen gängigen Umwelteinflüssen. Die UL94V-0 Klassifizierung des Gehäuses bietet zudem einen erhöhten Brandschutz.
Welche Bedeutung hat die 2×09 Bestückung?
Die 2×09 Bestückung bedeutet, dass die Buchsenleiste zwei Reihen mit jeweils 9 Kontakten aufweist, was eine Gesamtzahl von 18 Kontakten ergibt. Diese Konfiguration ist ein Kompromiss zwischen einer hohen Pin-Anzahl und der Beibehaltung eines sehr kleinen Grundflächenbedarfs auf der Leiterplatte. Sie ist ideal für Anwendungen, die eine moderate Anzahl an Signalen oder Datenleitungen übertragen müssen.
