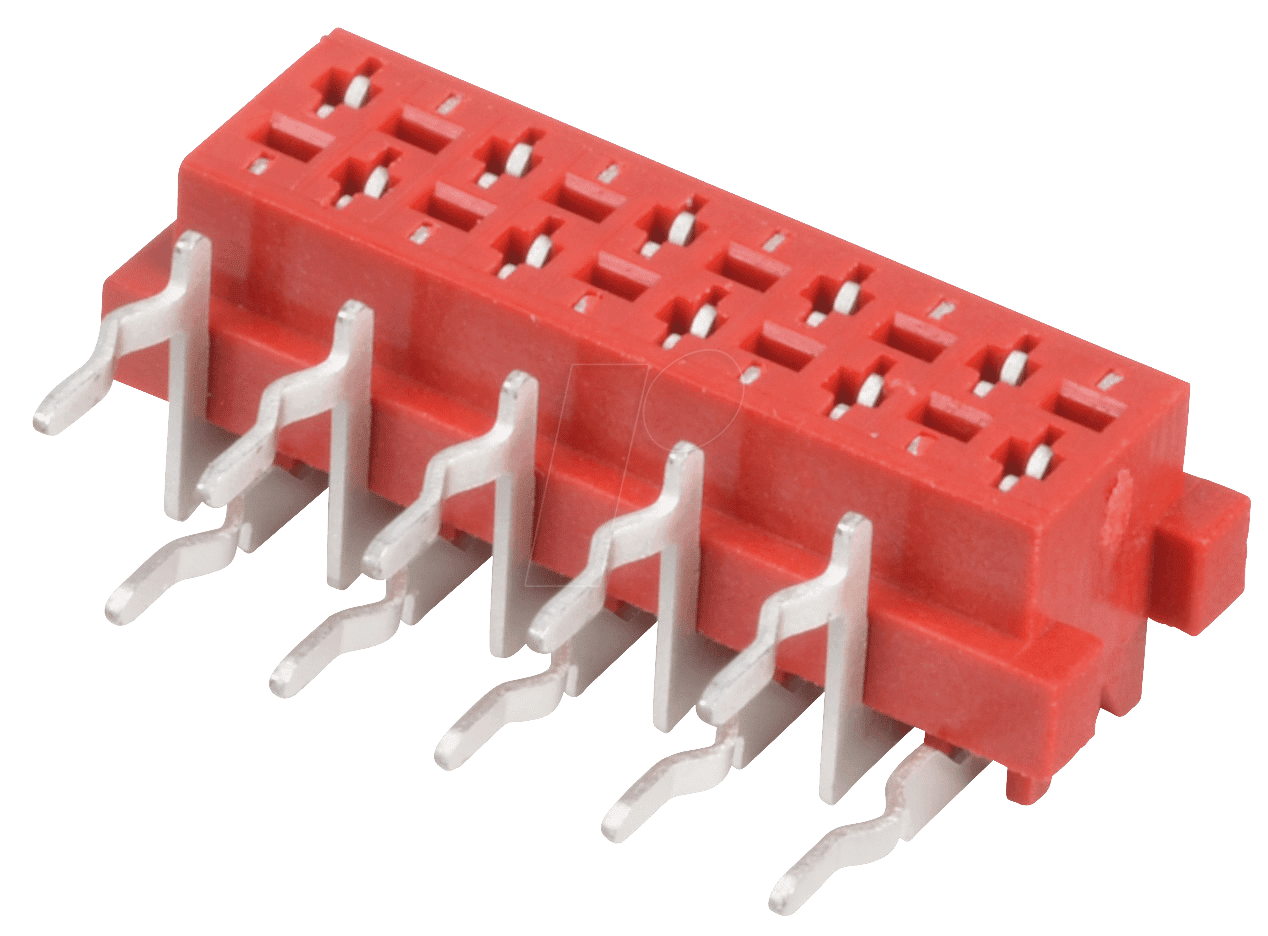

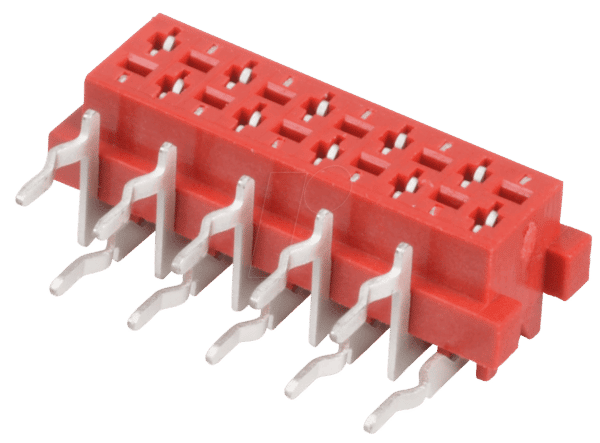

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: MPE 369-3-012 – Buchsenleisten Micro Match 1,27 mm, 2X06, gewinkelt
Wenn es um miniaturisierte und hochzuverlässige Steckverbindungen in elektronischen Schaltungen geht, stellt der MPE 369-3-012 eine herausragende Lösung dar. Diese Buchsenleisten im bewährten Micro-Match-Standard mit einem Pinabstand von 1,27 mm und einer 2×06 Bestückung sind speziell für Ingenieure, Entwickler und anspruchsvolle Hobbyisten konzipiert, die maximale Signalintegrität auf kleinstem Raum benötigen. Sie adressieren die Herausforderung, kompakte Bauformen mit robuster Anschlussleistung zu vereinen und sind somit die ideale Wahl für Anwendungen, bei denen Platz und Performance gleichermaßen entscheidend sind.
Überragende Signalqualität und Miniaturisierung: Der MPE 369-3-012 im Detail
Der MPE 369-3-012 Booksenleisten mit seinem 1,27 mm Rastermaß repräsentiert die Spitze der Miniaturisierung im Bereich der Steckverbinder. Im Gegensatz zu Standardlösungen mit größeren Abständen bietet diese Buchsenleiste eine deutlich höhere Packungsdichte, was den Einsatz in Geräten mit stark begrenztem Bauraum ermöglicht. Die gewinkelte Ausführung der Kontakte ist nicht nur ein Designmerkmal, sondern eine strategische Komponente, die eine effiziente Verlegung von Leiterbahnen auf der Platine und eine optimierte Kabelführung im Endprodukt unterstützt. Dies reduziert nicht nur die Komplexität des Platinendesigns, sondern minimiert auch das Risiko von Signalinterferenzen und Kurzschlüssen, die bei unzureichend gestalteten Verbindungen auftreten können. Die präzise Fertigung und die Materialauswahl gewährleisten eine langlebige und stabile Verbindung, selbst unter widrigen Umgebungsbedingungen.
Konstruktion und Leistung für höchste Ansprüche
Die MPE 369-3-012 Buchsenleisten sind konzipiert, um den Anforderungen moderner Elektronik gerecht zu werden. Die 1,27 mm Pinleisten-Technologie ermöglicht eine hohe Anzahl von Anschlusspunkten auf kleinstem Raum, was sie ideal für Anwendungen in der Medizintechnik, industriellen Automatisierung, Telekommunikation und Unterhaltungselektronik macht. Die Verwendung hochwertiger Materialien für die Kontakte und das Gehäuse sorgt für eine exzellente elektrische Leitfähigkeit und mechanische Belastbarkeit. Die gewinkelte Bauform ist speziell darauf ausgelegt, die Anschlussgeometrie auf der Leiterplatte zu optimieren und eine platzsparende Verdrahtung zu ermöglichen. Dies ist ein entscheidender Vorteil gegenüber geraden Steckverbindern, die oft zusätzliche Flexibilität in der Platinenlayoutgestaltung erfordern.
Technische Vorteile und herausragende Merkmale
- Kompaktes Design: Das 1,27 mm Rastermaß ermöglicht eine hohe Kontaktdichte und reduziert die Größe elektronischer Geräte erheblich.
- Signalintegrität: Die präzise gefertigten Kontakte und die optimierte Geometrie minimieren Signalverluste und Rauschen für eine klare Datenübertragung.
- Gewinkelte Ausführung: Erleichtert die Platinenlayout-Gestaltung und ermöglicht eine effiziente Kabelverlegung, wodurch Platz und Montageaufwand reduziert werden.
- Hohe Zuverlässigkeit: Robuste Konstruktion und hochwertige Materialien gewährleisten eine langlebige und stabile Verbindung über viele Steckzyklen hinweg.
- Vielseitige Anwendung: Ideal für Anwendungen mit begrenztem Bauraum, bei denen Präzision und Leistungsfähigkeit gefragt sind.
- Standardkonformität: Kompatibilität mit dem weit verbreiteten Micro-Match-Standard erleichtert die Integration in bestehende Systeme.
Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Buchsenleiste |
| Serie | Micro Match |
| Pinabstand (Rastermaß) | 1,27 mm |
| Anzahl der Kontakte | 2×06 (12 Kontakte gesamt) |
| Bauform | Gewinkelt |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PBT oder LCP für Robustheit und Lötbarkeit) |
| Kontaktmaterial | Vergoldete Phosphorbronze oder ähnliche Legierung für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Nennstrom | Typischerweise 1A pro Kontakt (abhängig von spezifischer Auslegung) |
| Temperaturbereich | Breiter Betriebstemperaturbereich, typischerweise -40°C bis +85°C oder höher, je nach Materialspezifikation |
| Isolationswiderstand | Hoher Isolationswiderstand zur Vermeidung von Kriechströmen, typischerweise >1000 MΩ |
| Anschluss-Technologie | Geeignet für THT (Through-Hole Technology) Lötprozesse |
| Umgebungsbedingungen | Resistent gegen Feuchtigkeit, Staub und moderate chemische Einflüsse bei sachgemäßer Anwendung |
| Einsatzgebiete | Leiterplattenverbindungen, Signalübertragung in kompakten Geräten, Datenbusse, Sensorik |
Optimierte Anwendungsgebiete und Design-Integration
Die MPE 369-3-012 Buchsenleisten sind prädestiniert für eine Vielzahl anspruchsvoller Anwendungsbereiche, in denen Kompaktheit und Zuverlässigkeit an erster Stelle stehen. In der Medizintechnik ermöglichen sie den Anschluss von Sensoren und Steuereinheiten in Geräten wie tragbaren Diagnostiksystemen oder chirurgischen Instrumenten, wo jeder Millimeter zählt und Signalverfälschungen vermieden werden müssen. In der industriellen Automatisierung werden sie für die Signalübertragung zwischen Steuergeräten und Peripheriekomponenten in kompakten Schaltschränken eingesetzt. Auch in der Telekommunikationsbranche, bei der Entwicklung von Routern, Switches und Netzwerkkomponenten, spielt die hohe Kontaktdichte eine entscheidende Rolle.
Für Entwickler von IoT-Geräten und Wearables stellt der MPE 369-3-012 eine ideale Lösung dar, um externe Sensoren oder Modems mit der Hauptelektronik zu verbinden, ohne das Gesamtgehäusevolumen zu vergrößern. Die gewinkelte Bauform erleichtert dabei nicht nur das Routing der Anschlusskabel, sondern ermöglicht auch eine flache Montage auf der Leiterplatte, was die thermischen Eigenschaften des Geräts positiv beeinflussen kann. Die Kompatibilität mit dem etablierten Micro-Match-Standard gewährleistet zudem eine problemlose Integration in bestehende Produktionsprozesse und eine breite Auswahl an kompatiblen Gegenstücken.
Die Materialauswahl für das Gehäuse, typischerweise ein Hochtemperatur-Kunststoff wie PBT (Polybutylenterephthalat) oder LCP (Liquid Crystal Polymer), bietet hervorragende mechanische Stabilität und Widerstandsfähigkeit gegenüber den thermischen Belastungen während des Lötprozesses. Die Kontakte aus vergoldeter Phosphorbronze garantieren eine geringe Übergangsbeständigkeit und einen ausgezeichneten Schutz vor Korrosion, was eine langfristige und stabile elektrische Verbindung sicherstellt. Dies sind kritische Faktoren für die Zuverlässigkeit und Lebensdauer von Elektronikprodukten, insbesondere in Umgebungen, die nicht immer ideal sind.
Häufig gestellte Fragen zu MPE 369-3-012 – Buchsenleisten Micro Match 1,27 mm, 2X06, gewinkelt
Was ist der Hauptvorteil des 1,27 mm Rastermaßes bei dieser Buchsenleiste?
Der Hauptvorteil des 1,27 mm Rastermaßes ist die extrem hohe Kontaktdichte, die es ermöglicht, eine große Anzahl von Anschlüssen auf kleinstem Raum unterzubringen. Dies ist entscheidend für die Miniaturisierung elektronischer Geräte und die Schaffung kompakter Baugruppen.
Für welche Arten von Projekten ist die gewinkelte Ausführung besonders vorteilhaft?
Die gewinkelte Ausführung ist besonders vorteilhaft für Projekte, bei denen die Leiterplatte vertikal oder in einem Winkel zur Hauptchassis-Montage platziert wird, oder wenn eine effiziente und platzsparende Kabelverlegung benötigt wird, um den Innenraum eines Gehäuses optimal zu nutzen.
Welche Materialien werden typischerweise für die Kontakte und das Gehäuse verwendet und warum?
Die Kontakte bestehen in der Regel aus vergoldeter Phosphorbronze, um exzellente elektrische Leitfähigkeit, geringen Übergangswiderstand und Korrosionsbeständigkeit zu gewährleisten. Das Gehäuse wird oft aus Hochtemperatur-Kunststoffen wie PBT oder LCP gefertigt, um die Lötbarkeit zu gewährleisten und eine hohe mechanische Festigkeit sowie Beständigkeit gegen Umwelteinflüsse zu bieten.
Ist diese Buchsenleiste mit anderen Micro-Match-Steckverbindern kompatibel?
Ja, die MPE 369-3-012 Buchsenleisten sind konzipiert, um mit anderen Steckverbindern des weit verbreiteten Micro-Match-Standards kompatibel zu sein, was eine einfache Integration in bestehende oder zukünftige Systeme ermöglicht.
Welche Art von Lötprozess wird für die Montage dieser Buchsenleiste empfohlen?
Diese Buchsenleisten sind für die gängige THT (Through-Hole Technology) Lötung ausgelegt, die sowohl manuell als auch im automatisierten Wellen- oder Reflow-Lötprozess erfolgen kann.
Wie beeinflusst die gewinkelte Bauform die Signalintegrität?
Die gewinkelte Bauform selbst hat keinen direkten negativen Einfluss auf die Signalintegrität, solange die Verbindung ordnungsgemäß hergestellt wird. Tatsächlich kann eine optimierte Platinenlayout-Gestaltung, die durch die gewinkelte Bauform ermöglicht wird, sogar dazu beitragen, Signalverluste und -störungen zu minimieren, indem kürzere und direktere Leiterbahnführungen realisiert werden können.
In welchen Branchen oder Anwendungen findet man häufig Buchsenleisten mit 1,27 mm Rastermaß?
Buchsenleisten mit 1,27 mm Rastermaß finden breite Anwendung in der Medizintechnik, industriellen Automatisierung, Telekommunikation, Automobilindustrie, Konsumelektronik sowie bei der Entwicklung von IoT-Geräten und Embedded Systems, überall dort, wo Kompaktheit und Zuverlässigkeit gefordert sind.
