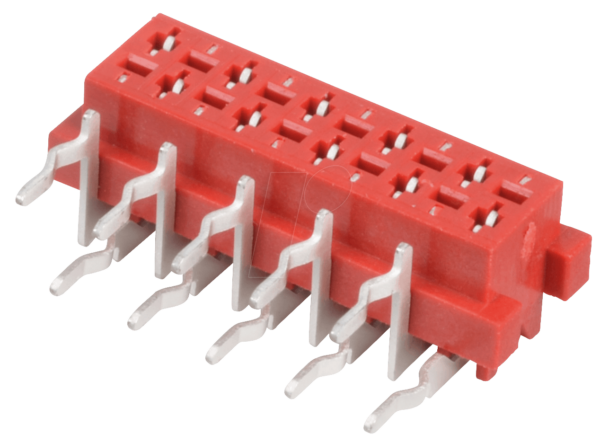

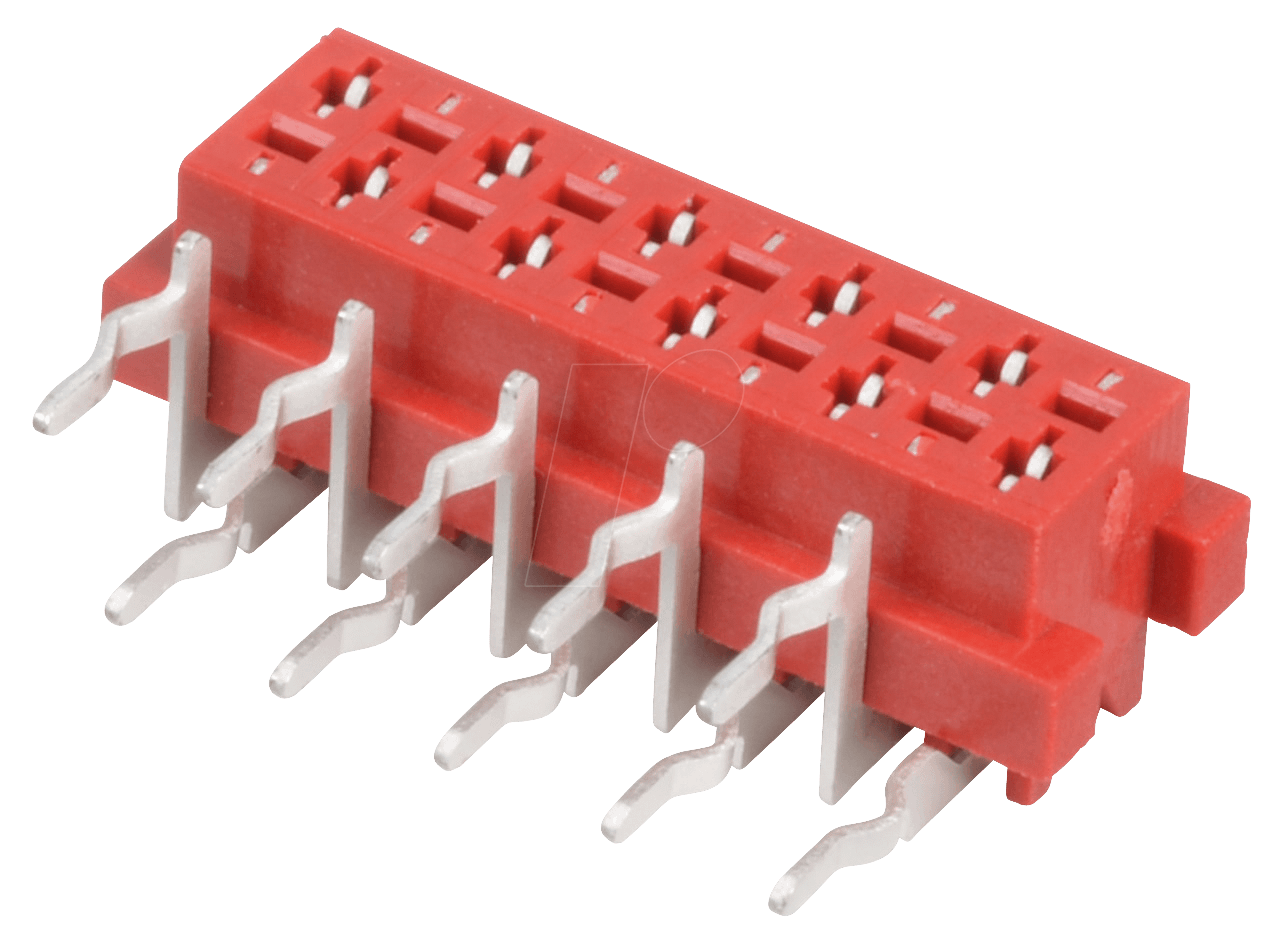

Präzise Verbindungstechnik für kompakte Elektronik: MPE 369-3-008 Buchsenleisten Micro Match
Für Entwickler und Ingenieure, die auf höchste Präzision und platzsparende Lösungen in der Elektronikentwicklung angewiesen sind, bietet die MPE 369-3-008 Buchsenleiste mit ihrem Micro Match 1,27 mm Rastermaß die ideale Grundlage. Diese gewinkelte 2×04-polige Buchsenleiste ermöglicht eine zuverlässige und effiziente Signalübertragung selbst unter anspruchsvollen Bedingungen, wo jedes Millimeter zählt und fehlerfreie Verbindungen unerlässlich sind.
Optimale Leistung durch durchdachtes Design und hochwertige Materialien
Die MPE 369-3-008 Buchsenleiste zeichnet sich durch ein Design aus, das auf maximale Funktionalität in beengten Bauräumen optimiert ist. Das 1,27 mm Rastermaß ermöglicht eine signifikante Reduzierung der Bauteilgröße im Vergleich zu herkömmlichen 2,54 mm Systemen, was für moderne, miniaturisierte elektronische Geräte wie tragbare Consumer-Elektronik, Medizintechnik oder industrielle Steuerungen von entscheidender Bedeutung ist. Die gewinkelte Ausführung erleichtert zudem die Leiterplattenbestückung und die Integration in komplexe Gehäusekonstruktionen, indem sie eine flexible Kabelverlegung und eine effiziente Raumnutzung unterstützt.
Hervorragende Konnektivitätsvorteile
- Kompaktheit: Das 1,27 mm Rastermaß ermöglicht eine sehr hohe Pin-Dichte auf kleinster Fläche, ideal für Miniaturisierung.
- Zuverlässige Kontaktierung: Das Micro Match System ist für seine sichere und stabile Verbindung bekannt, die Vibrationen und mechanische Belastungen gut standhält.
- Gewinkelte Bauform: Erleichtert die Montage und ermöglicht eine optimierte Leiterplattenlayout- und Kabelverlegung.
- Hohe Signalintegrität: Das Design minimiert potenzielle Signalinterferenzen und Übersprechen, was für empfindliche Datenübertragungen wichtig ist.
- Skalierbarkeit: Durch die Möglichkeit, mehrere Buchsenleisten nebeneinander zu reihen (bei Bedarf durch spezifische Varianten), lässt sich die Pin-Anzahl flexibel erweitern.
- Industrietaugliche Qualität: Gefertigt aus robusten Materialien, die Langlebigkeit und Zuverlässigkeit im professionellen Einsatz gewährleisten.
Technische Spezifikationen und Konstruktionsmerkmale
Die MPE 369-3-008 Buchsenleiste repräsentiert fortschrittliche Verbindungstechnik, die auf Langlebigkeit und Leistung ausgelegt ist. Die Konstruktion integriert bewährte Designprinzipien mit hochwertigen Werkstoffen, um eine zuverlässige elektrische Schnittstelle für anspruchsvolle Anwendungen zu schaffen. Das 1,27 mm Rastermaß ist hierbei ein Schlüsselfaktor für die Miniaturisierung von Schaltungen und Geräten. Die gewinkelte Ausführung, typischerweise 90 Grad, optimiert die räumliche Anordnung auf der Leiterplatte und ermöglicht eine effiziente Kabelzuführung von der Seite, was besonders in Gehäusen mit begrenztem Platzangebot von Vorteil ist.
Konstruktionsdetails und Leistungsparameter
Bei der Entwicklung der MPE 369-3-008 Buchsenleiste wurde besonderer Wert auf die mechanische Stabilität und die elektrische Zuverlässigkeit gelegt. Das Gehäusematerial besteht üblicherweise aus einem Hochtemperatur-Thermoplast, das sowohl eine hohe chemische Beständigkeit als auch mechanische Festigkeit bei unterschiedlichen Umgebungstemperaturen aufweist. Die Kontakte sind in der Regel aus einer Kupferlegierung gefertigt, die für ihre gute Leitfähigkeit und Korrosionsbeständigkeit bekannt ist, und oft mit einer Edelmetallbeschichtung (z.B. Gold oder eine Gold-Nickel-Legierung) versehen, um eine geringe Übergangswiderstand und eine verbesserte Lötbarkeit zu gewährleisten. Diese Beschichtungen sind entscheidend für die Langzeitstabilität der Verbindung, insbesondere in feuchten oder aggressiven Umgebungen.
Anwendungsgebiete und Einsatzszenarien
Die MPE 369-3-008 Buchsenleiste mit ihrem Micro Match 1,27 mm Rastermaß und der gewinkelten Bauform ist prädestiniert für eine Vielzahl von anspruchsvollen Anwendungen, bei denen Platzoptimierung und Zuverlässigkeit im Vordergrund stehen. Sie findet breite Anwendung in folgenden Bereichen:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuermodulen in kompakten Steuergeräten und Fertigungszellen.
- Medizintechnik: In tragbaren Diagnostikgeräten, Überwachungssystemen oder chirurgischen Instrumenten, wo präzise und zuverlässige Verbindungen unter hygienischen Bedingungen erforderlich sind.
- Telekommunikation: Für die interne Verdrahtung von Kommunikationsmodulen und Server-Systemen, wo hohe Datenraten über kurze Distanzen übertragen werden.
- Consumer-Elektronik: In hochwertigen Geräten wie Kameras, Audio-Systemen oder Spielkonsolen, die eine hohe Funktionalität auf kleinem Raum bieten müssen.
- Luft- und Raumfahrt: Wo Gewicht und Größe kritische Faktoren sind und extreme Zuverlässigkeit unter herausfordernden Bedingungen gefordert ist.
- Automobilindustrie: In Steuergeräten oder Infotainmentsystemen, die Kompaktheit und Robustheit erfordern.
Die gewinkelte Ausführung erleichtert die Integration in Gehäuse und ermöglicht eine ästhetisch ansprechende und funktionale Kabelführung, was gerade bei Produkten mit hoher Designanspruch von Bedeutung ist.
Hervorragende Konstruktionsmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Rastermaß | 1,27 mm |
| Polzahl | 2×04 (insgesamt 8 Pole) |
| Bauform | Gewinkelt (typischerweise 90°) |
| Gehäusematerial | Hochtemperatur-Thermoplast mit guter chemischer Beständigkeit |
| Kontaktmaterial | Kupferlegierung, vergoldet oder mit ähnlicher Edelmetallbeschichtung für geringen Übergangswiderstand und Korrosionsschutz |
| Elektrische Nennwerte | Angaben variieren je nach spezifischer Ausführung und Hersteller; typischerweise für niedrige bis mittlere Spannungen und Ströme ausgelegt, geeignet für digitale und analoge Signale. |
| Isolationswiderstand | Hoher Isolationswiderstand zur Vermeidung von Kriechströmen und Kurzschlüssen. |
| Betriebstemperaturbereich | Für den industriellen Einsatz konzipiert, oft von -40°C bis +85°C oder höher, abhängig vom verwendeten Gehäusematerial. |
FAQ – Häufig gestellte Fragen zu MPE 369-3-008 – Buchsenleisten Micro Match 1,27 mm, 2X04, gewinkelt
Welche Vorteile bietet das 1,27 mm Rastermaß gegenüber Standardanschlüssen?
Das 1,27 mm Rastermaß ermöglicht eine deutlich höhere Pin-Dichte auf der Leiterplatte. Dies führt zu einer erheblichen Reduzierung der benötigten Fläche, was für die Miniaturisierung elektronischer Geräte unerlässlich ist. Es erlaubt die Entwicklung kompakterer und leichterer Produkte, ohne Kompromisse bei der Funktionalität eingehen zu müssen.
Ist die gewinkelte Bauform der Buchsenleiste für alle Leiterplattenlayouts geeignet?
Die gewinkelte Bauform ist besonders vorteilhaft für Designs, bei denen die Kabelzuführung von der Seite der Leiterplatte erfolgen soll. Dies ist oft der Fall bei kompakten Gehäusen oder wenn eine vertikale Montage der Leiterplatte gewünscht ist. Sie ermöglicht eine optimierte Raumnutzung und eine saubere Kabelführung, was die Installation und Wartung erleichtert.
Welche Art von Signalen kann die MPE 369-3-008 Buchsenleiste übertragen?
Diese Buchsenleiste ist für die Übertragung einer Vielzahl von Signalen konzipiert, darunter digitale Datenströme, analoge Sensor- oder Steuersignale sowie Spannungsversorgungen im niedrigen bis mittleren Leistungsbereich. Die hohe Signalintegrität des Designs minimiert Übersprechen und Störungen, was sie auch für anspruchsvolle Datenschnittstellen geeignet macht.
Wie robust ist die MPE 369-3-008 Buchsenleiste gegenüber Umwelteinflüssen?
Die Buchsenleiste ist typischerweise aus hochtemperaturfesten Thermoplasten gefertigt und verfügt über korrosionsbeständige Kontakte, oft mit Edelmetallbeschichtung. Dies verleiht ihr eine gute Beständigkeit gegenüber Feuchtigkeit, Chemikalien und Temperaturschwankungen, was eine zuverlässige Funktion auch in anspruchsvollen Umgebungen gewährleistet.
Ist die Buchsenleiste für automatisierte Bestückungsprozesse geeignet?
Ja, die MPE 369-3-008 Buchsenleiste ist in der Regel so konzipiert, dass sie für automatisierte Bestückungsprozesse wie Pick-and-Place-Maschinen geeignet ist. Die präzisen Abmessungen und die stabile Bauform minimieren Probleme bei der maschinellen Handhabung.
Welche Art von Gegensteckern wird für die MPE 369-3-008 Buchsenleiste benötigt?
Für die MPE 369-3-008 Buchsenleiste werden entsprechende Micro Match 1,27 mm Stiftleisten benötigt. Diese sind in verschiedenen Bauformen und Längen erhältlich, um eine vollständige und sichere Verbindung zu gewährleisten. Die genaue Auswahl des Gegensteckers hängt vom spezifischen Anwendungsfall und der gewünschten Flexibilität ab.
Welche Informationen sind für die Auswahl des richtigen Produkts entscheidend?
Bei der Auswahl sind die Polzahl (hier 2×04), die Bauform (gewinkelt), das Rastermaß (1,27 mm) sowie die elektrischen Spezifikationen (Spannungs-/Strombelastbarkeit) entscheidend. Auch die spezifischen Anforderungen an das Gehäusematerial (z.B. Temperaturbeständigkeit, chemische Resistenz) und die Kontaktbeschichtung spielen eine wichtige Rolle für die Langzeitzuverlässigkeit im jeweiligen Anwendungsbereich.
