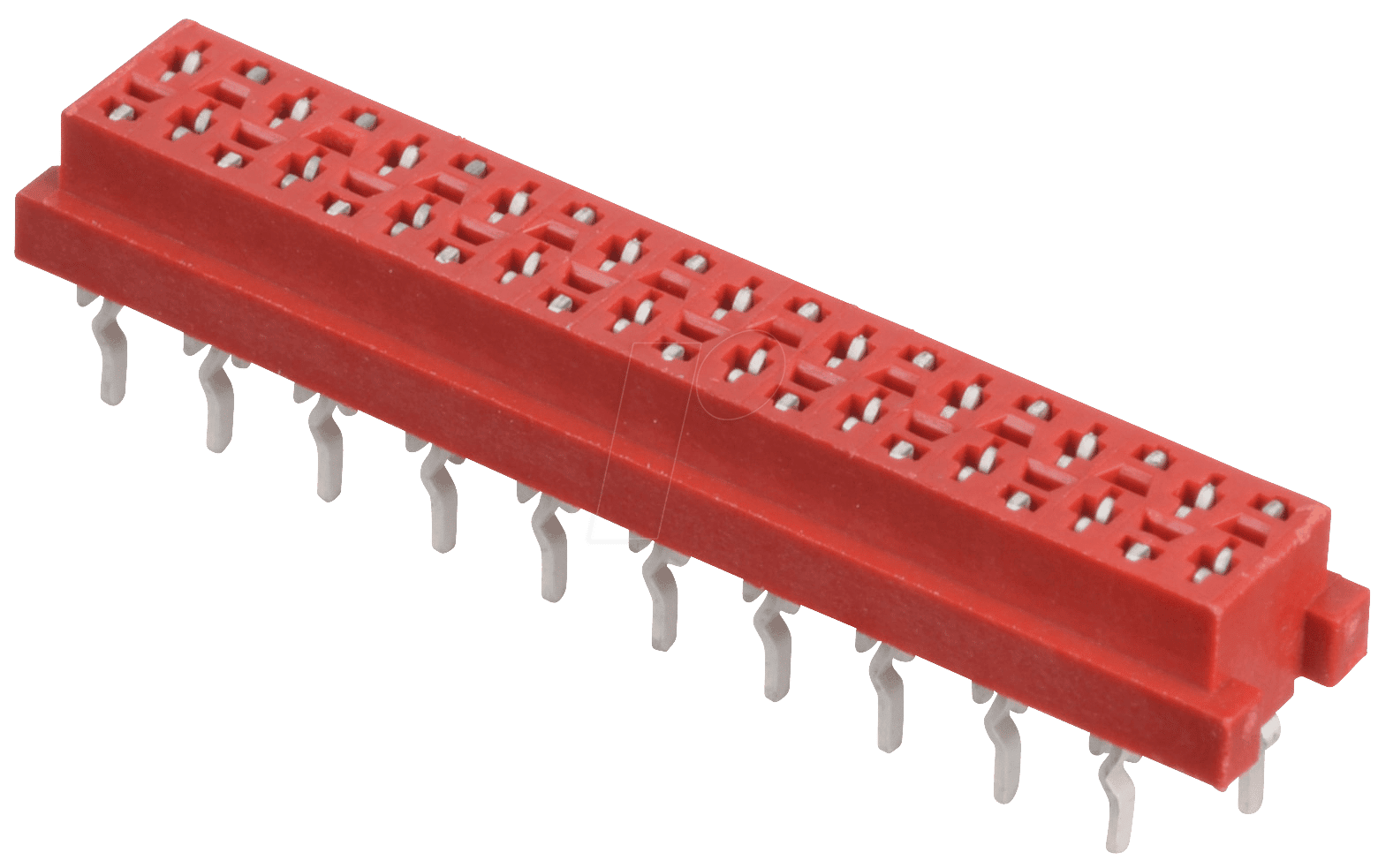

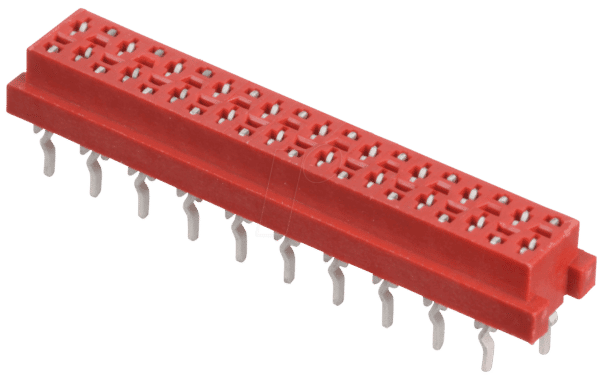

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: MPE 369-1-020 – Buchsenleisten MicroMatch 1,27 mm, 2X10, gerade
Für Entwickler, Ingenieure und Hobbyisten, die auf höchste Zuverlässigkeit und präzise Signalübertragung angewiesen sind, stellt die MPE 369-1-020 Buchsenleiste eine essentielle Komponente dar. Dieses spezifische Modell mit 1,27 mm Rastermaß, 2×10 Kontakten und geradem Steckgesicht bietet eine kompakte und dennoch robuste Lösung für die sichere Verbindung von Leiterplatten in einer Vielzahl von Elektronikanwendungen. Sie ist die ideale Wahl für Projekte, bei denen Platzbeschränkungen und die Notwendigkeit stabiler, verlustarmer Verbindungen im Vordergrund stehen, und übertrifft herkömmliche Verbindungsoptionen durch ihre ausgefeilte Konstruktion und Materialwahl.
Optimierte Signalintegrität und Miniaturisierung
Die MPE 369-1-020 Buchsenleiste wurde konzipiert, um den steigenden Anforderungen an kompakte und leistungsfähige Elektroniksysteme gerecht zu werden. Mit einem Pin-Raster von lediglich 1,27 mm ermöglicht sie eine signifikante Reduzierung der Bauraumgröße auf Leiterplatten, was besonders in mobilen Geräten, IoT-Anwendungen und hochintegrierten Systemen von entscheidender Bedeutung ist. Die gerade Bauform erleichtert zudem die Montage und Wartung, indem sie eine klare und zugängliche Verbindungsposition schafft. Im Vergleich zu Buchsenleisten mit größerem Rastermaß bietet das 1,27 mm Design eine höhere Packungsdichte und minimiert das Risiko von Übersprechen zwischen den Signalleitungen, was zu einer verbesserten Signalintegrität führt. Dies ist entscheidend für Anwendungen, die hochfrequente Signale oder empfindliche Analogdaten übertragen müssen.
Hervorragende mechanische Stabilität und elektrische Performance
Die Konstruktion der MPE 369-1-020 Buchsenleiste ist auf Langlebigkeit und zuverlässige Funktion ausgelegt. Die hochwertigen Kontaktmaterialien, typischerweise eine Legierung mit Gold- oder Zinnbeschichtung, gewährleisten einen geringen Übergangswiderstand und schützen vor Korrosion, selbst unter anspruchsvollen Umgebungsbedingungen. Dies führt zu einer stabilen elektrischen Verbindung über einen langen Zeitraum hinweg. Das geradlinige Design der Buchsenleiste unterstützt eine sichere und formschlüssige Verbindung, die mechanischen Belastungen standhält und Vibrationen minimiert. Die doppelte Kontaktierung pro Pol bei vielen Ausführungen erhöht die Strombelastbarkeit und die Robustheit der Verbindung gegenüber Kurzzeit-Spannungsspitzen. Die präzise Fertigung im 1,27 mm Raster ermöglicht ein sehr dichtes Bestücken, was die Bauteilintegration auf engstem Raum optimiert und die Effizienz im Designprozess steigert.
Vielseitige Einsatzmöglichkeiten in modernen Elektronikarchitekturen
Die MPE 369-1-020 Buchsenleiste mit 1,27 mm Rastermaß ist eine universelle Lösung, die sich in einer breiten Palette von Anwendungsbereichen bewährt. Sie findet Einsatz in:
- Industrieller Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuermodulen in kompakten Steuergeräten.
- Medizintechnik: In tragbaren Diagnosegeräten und Überwachungssystemen, wo Miniaturisierung und Zuverlässigkeit höchste Priorität haben.
- Telekommunikation: Für die interne Verdrahtung von Netzwerkhardware und Kommunikationsmodulen.
- Unterhaltungselektronik: In modularen Systemen und Schnittstellen von Audio- und Videogeräten.
- Fahrzeugtechnik: Zur Anbindung von Steuergeräten und Sensorik in modernen Fahrzeugen, wo Platz und Widerstandsfähigkeit zählen.
- Prototypenentwicklung und Forschung: Als zuverlässige und flexible Lösung für die schnelle Realisierung von Schaltungen und Testaufbauten.
Die gerade Ausführung mit 2×10 Kontakten bietet eine einfache Handhabung und gute Zugänglichkeit für Montage und Fehlersuche. Die Fähigkeit, hohe Datenraten mit geringem Signalverlust zu übertragen, macht sie zu einer bevorzugten Wahl für anspruchsvolle Schnittstellen.
Technische Spezifikationen und Konstruktionsmerkmale
| Merkmal | Spezifikation |
|---|---|
| Herstellerteilenummer | MPE 369-1-020 |
| Produkttyp | Buchsenleiste, Stiftleiste (falls passend konfektioniert) |
| Rastermaß | 1,27 mm |
| Anzahl der Kontakte | 20 (2 Reihen à 10 Kontakte) |
| Steckrichtung | Gerade (90°) |
| Kontaktmaterial (typisch) | Kupferlegierung mit Gold- oder Zinnbeschichtung für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PBT, LCP), UL94V-0 zertifiziert für Flammwidrigkeit und thermische Stabilität |
| Nennstrom pro Kontakt | Typischerweise im Bereich von 1A bis 3A, abhängig von der Ausführung und Leiterbahnbreite |
| Betriebstemperaturbereich | Üblicherweise -40°C bis +85°C oder höher, je nach Gehäusematerial |
| Isolationswiderstand | > 1000 MΩ bei DC 500V |
| Max. Durchgangswiderstand | < 20 mΩ |
| Schutzart (bei passender Konfektionierung) | Kann mit geeigneten Gehäusen und Dichtungen Schutz gegen Staub und Feuchtigkeit bieten. |
