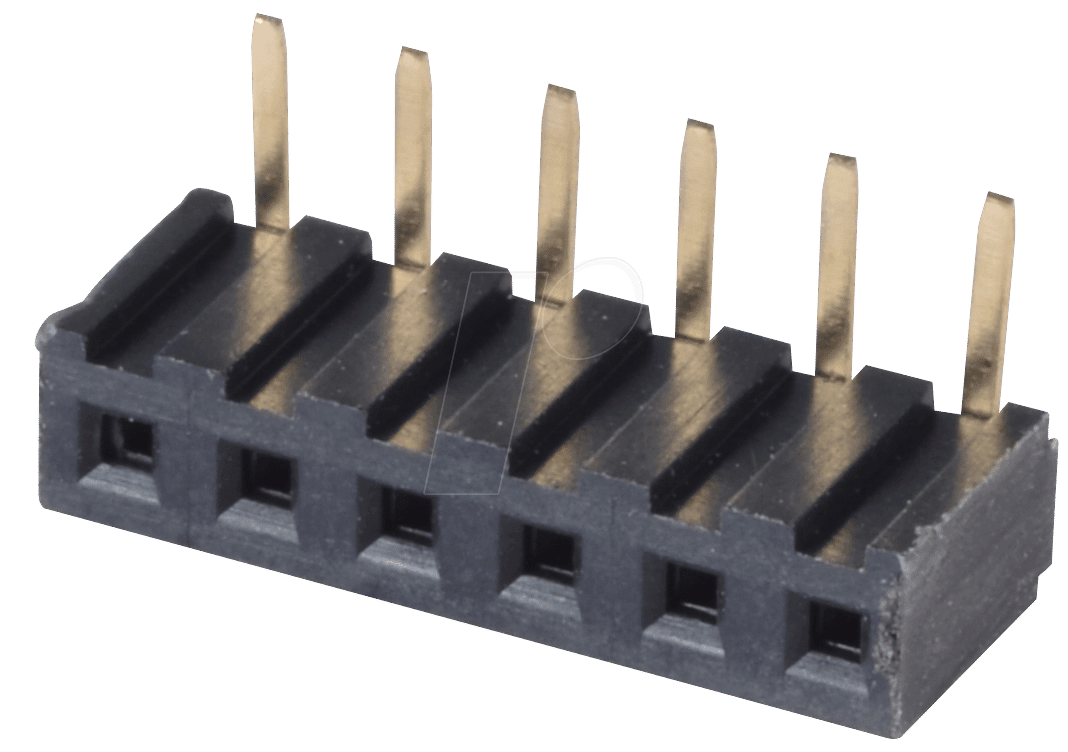

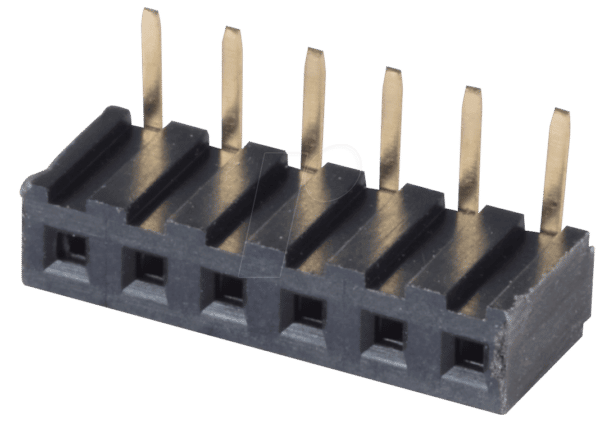

Optimieren Sie Ihre Schaltungstechnik mit den MPE 159-1-006 Buchsenleisten
Für Ingenieure, Entwickler und Hobbyisten, die präzise und zuverlässige Verbindungen in anspruchsvollen Elektronikprojekten benötigen, bieten die MPE 159-1-006 Buchsenleisten mit 2,00 mm Rastermaß und 1×06 Pins in gewinkelter Ausführung die ideale Lösung. Diese hochwertigen Komponenten ermöglichen eine platzsparende und gerichtete Signalübertragung, wodurch Fehler bei der Leiterplattenmontage minimiert und die Systemstabilität maximiert wird.
Präzision und Zuverlässigkeit für anspruchsvolle Anwendungen
Die MPE 159-1-006 Buchsenleisten zeichnen sich durch ihre herausragende Fertigungspräzision und die Verwendung robuster Materialien aus. Das 2,00 mm Rastermaß ist speziell für kompakte Designs konzipiert, bei denen jeder Millimeter zählt. Die gewinkelte Formgebung erleichtert die vertikale Bestückung auf Platinen und ermöglicht eine saubere Verdrahtung in Gehäusen, was besonders in der Automobilindustrie, Medizintechnik und industriellen Steuerungstechnik von Vorteil ist. Die 1×06 Pin-Konfiguration bietet eine flexible Anzahl von Anschlusspunkten für verschiedenste Signal- und Datenleitungen.
Die überlegene Wahl für Ihre Elektronikprojekte
Im Vergleich zu Standardlösungen bieten die MPE 159-1-006 Buchsenleisten eine Reihe von Vorteilen, die sie zur überlegenen Wahl machen. Die exakte Einhaltung des 2,00 mm Rastermaßes minimiert das Risiko von Kurzschlüssen und Fehllötungen, was zu einer höheren Ausbeute bei der Serienfertigung führt. Die gewinkelte Bauform erlaubt eine signifikante Reduzierung des Bauraum-Bedarfs auf der Leiterplatte und im Gehäuse, im Gegensatz zu geraden Stiftleisten, die mehr Platz in Anspruch nehmen und die Montage erschweren können. Die Robustheit der Kontaktmaterialien und die präzise Verarbeitung garantieren eine langlebige und störungsfreie Verbindung über viele Einsteckzyklen hinweg. Dies ist ein entscheidender Faktor für die Zuverlässigkeit von Embedded-Systemen, Sensoren und Messgeräten.
Konstruktionsmerkmale und Vorteile
- Kompaktes Design: Das 2,00 mm Rastermaß ermöglicht eine hohe Pin-Dichte auf kleinstem Raum, ideal für miniaturisierte Geräte.
- Platzsparende Installation: Die gewinkelte Ausführung optimiert die Board-Bestückung und die interne Verkabelung.
- Robuste Kontaktherstellung: Hochwertige Materialien sorgen für zuverlässige elektrische Verbindungen und Beständigkeit gegen Umwelteinflüsse.
- Einfache Montage: Die klare Pin-Zuordnung und die präzise Passform erleichtern die Handhabung und Lötprozesse.
- Vielseitige Anwendung: Geeignet für Prototyping, Serienfertigung und den Einsatz in anspruchsvollen technischen Umgebungen.
- Reduzierung von Fehlern: Die präzise Fertigung minimiert das Risiko von Montagefehlern und erhöht die Zuverlässigkeit des Gesamtsystems.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | MPE 159-1-006 |
| Produkttyp | Buchsenleisten |
| Rastermaß | 2,00 mm |
| Anzahl der Pins | 1×06 (6 Pins in einer Reihe) |
| Bauform | Gewinkelt (90 Grad) |
| Kontaktmaterial | Phosphorbronze mit Vergoldung (typisch für höhere Leitfähigkeit und Korrosionsbeständigkeit) |
| Isolationsmaterial | Hochtemperatur-Kunststoff (z.B. PBT, PA), flammschutzmittelgeprüft nach UL94-V0 für erhöhte Sicherheit |
| Betriebstemperatur | -40°C bis +105°C (typische Werte für diese Materialklasse) |
| Maximale Spannung | Abhängig von Isolation und Pin-Abstand; typischerweise 100-250V AC/DC bei diesem Rastermaß |
| Maximale Strombelastbarkeit | Abhängig vom Pin-Durchmesser und Kontaktmaterial; typischerweise 1-2A pro Pin |
| Einsteckzyklen | Über 100 Zyklen (Standard für qualitativ hochwertige Buchsenleisten) |
| Lötverfahren-Kompatibilität | Geeignet für Reflow-Löten und Wellenlöten |
Anwendungsgebiete und Einsatzmöglichkeiten
Die MPE 159-1-006 Buchsenleisten sind universell einsetzbar und finden sich in einer Vielzahl von technischen Anwendungen wieder:
- Embedded Systems: Zur Anbindung von Sensoren, Aktoren und externen Modulen an Mikrocontroller-Platinen.
- Industrielle Automatisierung: Zur Verbindung von Steuergeräten, SPS-Modulen und Sensorik in rauen Umgebungen.
- Messtechnik: Für präzise Signalübertragung in Oszilloskopen, Spektrumanalysatoren und anderen Messinstrumenten.
- Telekommunikation: Als Schnittstellen für Datenübertragung und Stromversorgung in Netzwerkgeräten und Basisstationen.
- Automobilindustrie: In Steuergeräten, Infotainmentsystemen und Sensorik, wo Zuverlässigkeit unter Vibration und Temperaturschwankungen entscheidend ist.
- Medizintechnik: In Diagnosegeräten, Patientenmonitoren und medizinischen Instrumenten, wo höchste Anforderungen an Sicherheit und Zuverlässigkeit gelten.
- Prototyping und Entwicklung: Als flexible und leicht zu integrierende Lösung für die schnelle Entwicklung und Erprobung neuer Schaltungen.
Haltbarkeit und Materialintegrität
Die Auswahl der Materialien ist entscheidend für die Langlebigkeit und Leistungsfähigkeit von Elektronikkomponenten. Bei den MPE 159-1-006 Buchsenleisten kommt typischerweise hochtemperaturbeständiger Kunststoff zum Einsatz, der nicht nur eine gute Isolation gewährleistet, sondern auch flammschutzmittelgeprüft ist, um höchste Sicherheitsstandards zu erfüllen. Dies ist besonders wichtig in Anwendungen, bei denen eine Brandgefahr minimiert werden muss. Die Kontakte bestehen häufig aus Phosphorbronze, einem Material, das für seine gute elektrische Leitfähigkeit und mechanische Festigkeit bekannt ist. Eine zusätzliche Vergoldung der Kontakte erhöht die Korrosionsbeständigkeit und sorgt für eine stabile Signalübertragung über einen langen Zeitraum und viele Einsteckzyklen hinweg. Diese Kombination aus hochwertigem Isolationsmaterial und robusten Kontakten macht die MPE 159-1-006 Buchsenleisten zu einer zuverlässigen Wahl für anspruchsvolle und langlebige Systeme.
Präzision in der Fertigung für zuverlässige Verbindungen
Das 2,00 mm Rastermaß erfordert eine äußerst präzise Fertigung, um sicherzustellen, dass die Pins korrekt positioniert sind und eine zuverlässige Verbindung mit der Gegenkomponente herstellen. Abweichungen in der Fertigung können zu Problemen wie schlechtem Kontakt, Kurzschlüssen oder mechanischer Instabilität führen. Die MPE 159-1-006 Buchsenleisten werden nach strengen Qualitätsstandards gefertigt, um diese Risiken zu minimieren. Die Toleranzen sind eng gefasst, was eine reibungslose Montage auf Leiterplatten mit entsprechenden Kontakten ermöglicht. Dies ist essentiell für die Signalintegrität, insbesondere bei hohen Datenraten, wo selbst kleinste Ungenauigkeiten zu Datenverlusten führen können. Die gewinkelte Bauform wird ebenfalls mit hoher Präzision gefertigt, um die korrekte Ausrichtung der Pins zu gewährleisten und eine einfache Montage auf der Leiterplatte zu ermöglichen, ohne dass zusätzliche mechanische Anpassungen erforderlich sind.
FAQ – Häufig gestellte Fragen zu MPE 159-1-006 – Buchsenleisten 2,00 mm, 1X06, gewinkelt
Was ist der Hauptvorteil der gewinkelten Bauform?
Die gewinkelte Bauform ermöglicht eine vertikale Bestückung auf der Leiterplatte und optimiert die Raumnutzung im Gehäuse. Sie erleichtert auch die Verdrahtung und sorgt für eine geordnete Kabelführung.
Welche Art von Kontakten werden typischerweise in diesen Buchsenleisten verwendet?
Üblicherweise werden die Kontakte aus Phosphorbronze gefertigt und sind für eine erhöhte Leitfähigkeit und Korrosionsbeständigkeit vergoldet. Dies gewährleistet eine langlebige und stabile elektrische Verbindung.
Für welche Arten von Lötverfahren sind diese Buchsenleisten geeignet?
Die MPE 159-1-006 Buchsenleisten sind in der Regel sowohl für Reflow-Löten als auch für Wellenlöten konzipiert und lassen sich somit gut in gängige automatische Bestückungsprozesse integrieren.
Wie wirkt sich das 2,00 mm Rastermaß auf die Anwendung aus?
Das 2,00 mm Rastermaß ermöglicht eine hohe Pin-Dichte auf kleinem Raum, was besonders vorteilhaft für kompakte und miniaturisierte Elektronikgeräte ist, bei denen die Bauraum-Effizienz entscheidend ist.
Welche Umgebungsbedingungen können diese Buchsenleisten tolerieren?
Diese Buchsenleisten sind für einen breiten Betriebstemperaturbereich ausgelegt, typischerweise von -40°C bis +105°C, und sind aus Materialien gefertigt, die eine gute Beständigkeit gegen Umwelteinflüsse wie Feuchtigkeit und moderate chemische Einwirkungen aufweisen.
Sind diese Buchsenleisten für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Ja, aufgrund der hochwertigen Materialien wie flammschutzmittelgeprüften Kunststoffen und der präzisen Fertigung sind diese Buchsenleisten gut für den Einsatz in sicherheitsrelevanten Bereichen wie der Medizintechnik oder industriellen Steuerungssystemen geeignet.
Wie viele Einsteckzyklen kann man von diesen Buchsenleisten erwarten?
Mit der üblichen hochwertigen Fertigung und Materialauswahl können Sie von über 100 stabilen Einsteckzyklen ausgehen, was eine lange Lebensdauer und Zuverlässigkeit des Produkts gewährleistet.
