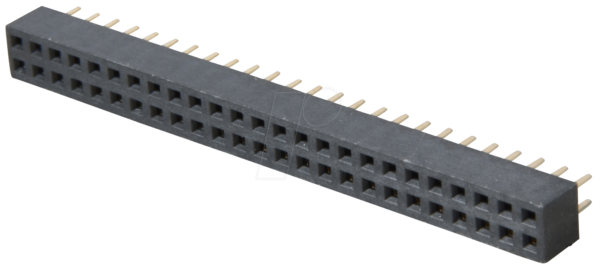

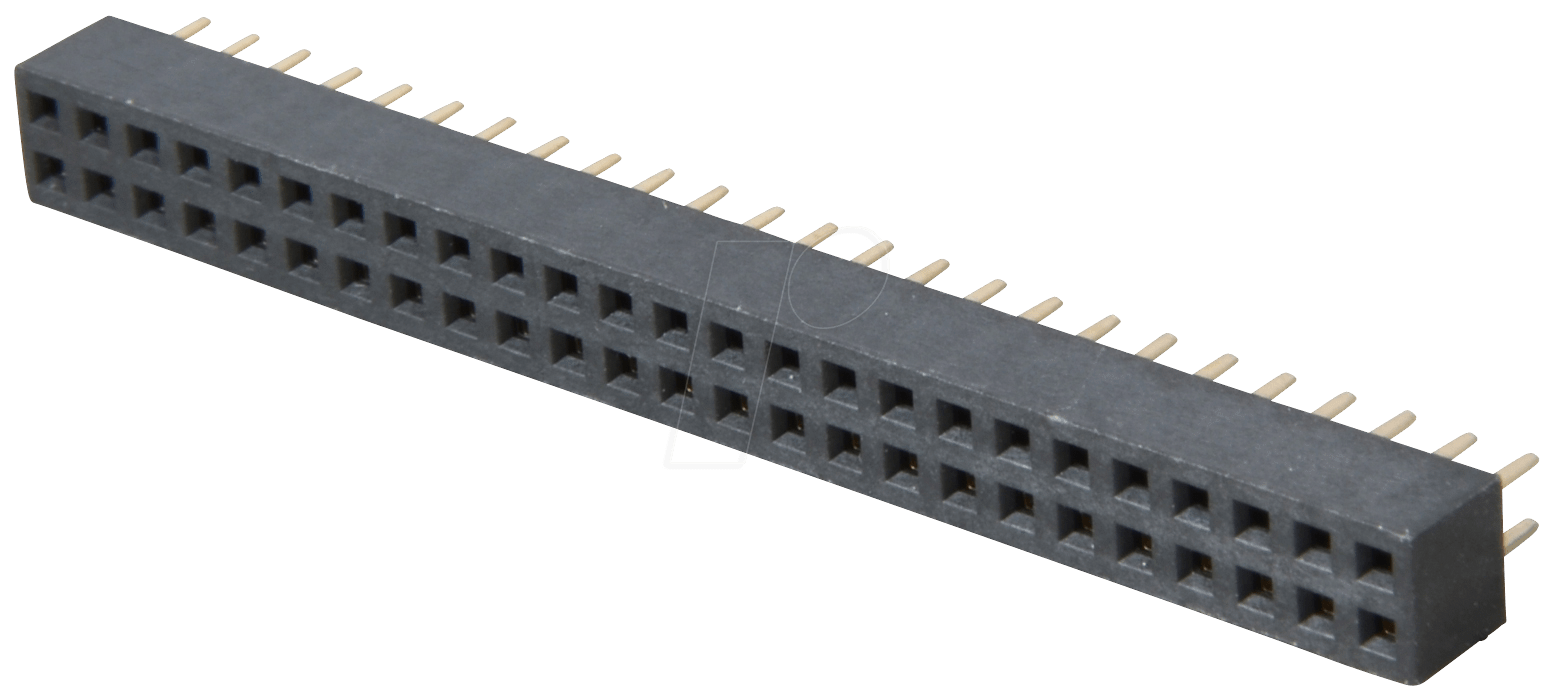

Präzision und Zuverlässigkeit für anspruchsvolle Verbindungen: MPE 156-3-050 Buchsenleisten 2,00 mm, 2X25, gerade
Für Entwickler, Ingenieure und Maker, die auf höchste Präzision und langlebige Zuverlässigkeit bei der Signalübertragung und Stromversorgung angewiesen sind, bieten die MPE 156-3-050 Buchsenleisten die optimale Lösung. Dieses spezifische Modell im 2,00 mm Raster und mit 2×25 Pins in gerader Ausführung ist konzipiert, um die Komplexität von Verbindungen in kompakten elektronischen Systemen zu vereinfachen und gleichzeitig eine robuste und störungsfreie Schnittstelle zu gewährleisten. Sie adressieren die Herausforderung, auf kleinstem Raum eine hohe Pinanzahl sicher und fehlerfrei zu realisieren, was sie zu einem unverzichtbaren Bauteil in anspruchsvollen Projekten macht.
Vorteile der MPE 156-3-050 Buchsenleisten: Überlegenheit durch Design und Qualität
Die MPE 156-3-050 Buchsenleisten differenzieren sich von generischen Alternativen durch eine durchdachte Konstruktion, die auf maximale Leistung und Anwenderfreundlichkeit ausgelegt ist. Das fein abgestimmte 2,00 mm Raster ermöglicht eine hohe Pin-Dichte auf minimaler Platinenfläche, was insbesondere in der Miniaturisierung von elektronischen Geräten von entscheidender Bedeutung ist. Die gerade Steckrichtung erleichtert die Montage und Wartung, indem sie eine klare und direkte Verbindung ermöglicht, die weniger anfällig für mechanische Belastungen ist als gewinkelte Varianten. Die Auswahl hochwertiger Materialien sorgt für eine ausgezeichnete elektrische Leitfähigkeit und mechanische Stabilität, was zu einer erhöhten Lebensdauer und zuverlässigeren Datenübertragung führt. Diese Kombination aus präziser Fertigung, durchdachtem Design und robusten Materialien macht die MPE 156-3-050 zur überlegenen Wahl für professionelle Anwendungen, wo Kompromisse bei der Verbindungsqualität nicht tolerierbar sind.
Konstruktionsmerkmale und Spezifikationen
Die MPE 156-3-050 Buchsenleisten sind speziell für Anwendungen konzipiert, bei denen ein hoher Grad an Miniaturisierung und Zuverlässigkeit gefordert ist. Das 2,00 mm Raster ist ein Schlüsselmerkmal, das eine effiziente Nutzung des begrenzten Bauraums auf Leiterplatten ermöglicht. Mit insgesamt 50 Kontakten, aufgeteilt in zwei Reihen zu je 25 Pins, bietet diese Buchsenleiste eine signifikante Anzahl von Verbindungspunkten für komplexe elektronische Schaltungen.
- Hohe Pin-Dichte: Das 2,00 mm Raster maximiert die Anzahl der Kontakte pro Flächeneinheit.
- Gerade Ausführung: Vereinfacht die Montage und verbessert die mechanische Stabilität der Verbindung.
- Robustheit: Gefertigt aus widerstandsfähigen Materialien, die für Langlebigkeit und zuverlässige Leistung sorgen.
- Präzise Passform: Ermöglicht eine sichere und feste Verbindung mit passenden Stiftleisten.
- Vielseitige Anwendung: Ideal für industrielle Steuerungen, Messtechnik, Prototyping und Consumer Electronics.
Materialien und Fertigungsqualität
Die herausragende Leistung der MPE 156-3-050 Buchsenleisten basiert auf der sorgfältigen Auswahl von Materialien und der Präzision in der Fertigung. Der Sockel der Buchsenleiste besteht in der Regel aus einem thermoplastischen Kunststoff, der spezifische Anforderungen an die elektrische Isolation, thermische Beständigkeit und mechanische Festigkeit erfüllt. Materialien wie PBT (Polybutylenterephthalat) oder LCP (Liquid Crystal Polymer) sind häufig im Einsatz, da sie eine hohe Wärmeformbeständigkeit aufweisen und auch bei erhöhten Betriebstemperaturen ihre strukturelle Integrität bewahren. Diese sind zudem resistent gegen viele Lösungsmittel und Chemikalien, was die Langlebigkeit in industriellen Umgebungen sicherstellt.
Die Kontakte selbst sind aus einer hochwertigen Kupferlegierung gefertigt, die exzellente elektrische Leitfähigkeit garantiert. Um Korrosion vorzubeugen und die Kontaktsicherheit über die Zeit zu maximieren, sind die Kontaktflächen typischerweise mit einer Edelmetallschicht, wie Gold, galvanisiert. Diese Goldschicht, oft auf eine Nickelschicht aufgebracht, minimiert den Übergangswiderstand und schützt effektiv vor Oxidation. Die präzise Toleranz bei der Herstellung der Kontakte und der Buchsenbohrungen gewährleistet eine feste und zuverlässige Verbindung, wenn die passende Stiftleiste eingeführt wird. Dieser Fokus auf Materialqualität und Fertigungspräzision ist entscheidend für die Vermeidung von Signalverlusten, Kurzschlüssen und mechanischen Ausfällen, was die MPE 156-3-050 zu einer vertrauenswürdigen Komponente für kritische Anwendungen macht.
Einsatzgebiete und Anwendungsflexibilität
Die MPE 156-3-050 Buchsenleisten sind aufgrund ihrer kompakten Bauweise, der hohen Pin-Dichte und der robusten Ausführung äußerst vielseitig einsetzbar. Sie finden primär in Bereichen Anwendung, in denen eine effiziente und zuverlässige elektrische Verbindung auf kleinstem Raum benötigt wird.
- Industrielle Automatisierung und Steuerungstechnik: In Steuergeräten, Sensoren und Aktoren zur Daten- und Energieübertragung zwischen verschiedenen Modulen.
- Messtechnik und Laborgeräte: Für den Anschluss von Messsonden, externen Schnittstellen und zur Signalführung in präzisen Analysegeräten.
- Embedded Systems und Prototyping: Ideal für die Anbindung von Mikrocontrollern, Erweiterungsboards und für die schnelle Entwicklung von Prototypen auf Breadboards oder Lochrastern.
- Consumer Electronics: In komplexen Geräten wie Druckern, Scannern oder Hi-Fi-Komponenten, wo eine platzsparende und zuverlässige Schnittstelle erforderlich ist.
- Telekommunikation: In Geräten für Netzwerktechnik und Datenübertragung zur Verbindung von Modulen und Platinen.
- Medizintechnik: In Geräten, die hohe Zuverlässigkeit und minimale Fehlerwahrscheinlichkeit erfordern, wie z.B. Diagnosegeräte oder Patientenüberwachungssysteme.
Die gerade Ausrichtung erleichtert die Integration in bestehende Gehäuse und Strukturen und optimiert den Kabelbaum-Management-Prozess. Das 2,00 mm Raster erlaubt eine noch dichtere Bestückung von Leiterplatten im Vergleich zu gängigeren 2,54 mm Rastern, was einen deutlichen Vorteil bei der Miniaturisierung von Endprodukten darstellt.
Technische Daten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | MPE 156-3-050 |
| Typ | Buchsenleiste |
| Rastermaß | 2,00 mm |
| Anzahl Pins | 2×25 (insgesamt 50) |
| Ausrichtung | Gerade (horizontal) |
| Kontaktoberfläche | Typischerweise vergoldet (für geringen Übergangswiderstand und Korrosionsschutz) |
| Material Sockel | Hochtemperatur-Thermoplast (z.B. PBT, LCP), ausgezeichnete Isolationseigenschaften |
| Nennstrom (pro Kontakt) | Speziell für Signalübertragung und geringe Lasten optimiert (typischerweise im Bereich von 1-3 A, abhängig von Design und Umgebungsbedingungen) |
| Betriebstemperatur | Breiter Bereich, oft von -40°C bis +105°C (abhängig vom spezifischen Kunststoff) |
| Isolationswiderstand | Sehr hoch, >1000 MΩ (typisch) |
| Durchgangswiderstand | Sehr niedrig, <20 mΩ (typisch) |
FAQ – Häufig gestellte Fragen zu MPE 156-3-050 – Buchsenleisten 2,00 mm, 2X25, gerade
1. Für welche Art von Anwendungen sind die MPE 156-3-050 Buchsenleisten am besten geeignet?
Die MPE 156-3-050 Buchsenleisten eignen sich hervorragend für alle Anwendungen, die eine hohe Pin-Dichte auf kleinstem Raum erfordern und bei denen Zuverlässigkeit und Präzision entscheidend sind. Dies umfasst industrielle Steuerungen, Messtechnik, Embedded Systems, Prototyping und anspruchsvolle Consumer Electronics.
2. Warum ist das 2,00 mm Rastermaß vorteilhaft?
Das 2,00 mm Rastermaß ermöglicht eine deutlich höhere Packungsdichte von Kontakten auf einer Leiterplatte im Vergleich zu Standardmaßen wie 2,54 mm. Dies ist besonders vorteilhaft für die Miniaturisierung elektronischer Geräte und die effiziente Nutzung von Bauraum.
3. Welche Art von Stiftleisten sind mit diesen Buchsenleisten kompatibel?
Diese Buchsenleisten sind für die Verwendung mit Stiftleisten im gleichen 2,00 mm Rastermaß ausgelegt. Idealerweise sollten Sie Stiftleisten verwenden, die ebenfalls präzise gefertigt sind und über eine passende Kontaktierung verfügen, um eine optimale Verbindung zu gewährleisten.
4. Sind die Kontakte korrosionsbeständig?
Ja, die Kontaktflächen der MPE 156-3-050 Buchsenleisten sind üblicherweise mit einer Edelmetallschicht, wie Gold, überzogen. Diese Beschichtung schützt vor Korrosion und Oxidation und sorgt für einen stabilen, geringen Übergangswiderstand über die gesamte Lebensdauer des Bauteils.
5. Wie hoch ist die mechanische Stabilität der Verbindung?
Die mechanische Stabilität wird durch die präzise Fertigung der Buchsenleisten und der passenden Stiftleisten sowie die Rastfunktion der Kontakte gewährleistet. Die gerade Ausführung minimiert zudem Hebelkräfte und Beanspruchung auf die Lötstellen bei normaler Nutzung.
6. Können diese Buchsenleisten hohen Temperaturen standhalten?
Der Sockel der Buchsenleiste besteht aus Hochtemperatur-Thermoplasten, die für Betriebstemperaturen von typischerweise bis zu +105°C oder mehr ausgelegt sind. Dies macht sie für anspruchsvolle Umgebungen geeignet, in denen Wärmeentwicklung auftritt.
7. Sind die MPE 156-3-050 Buchsenleisten für Signal- oder Stromanwendungen geeignet?
Diese Buchsenleisten sind primär für die Signalübertragung und für Anwendungen mit geringen bis moderaten Stromstärken konzipiert. Die genaue Strombelastbarkeit hängt vom spezifischen Design und den Umgebungsbedingungen ab, liegt aber typischerweise im Bereich von 1-3 Ampere pro Kontakt.
