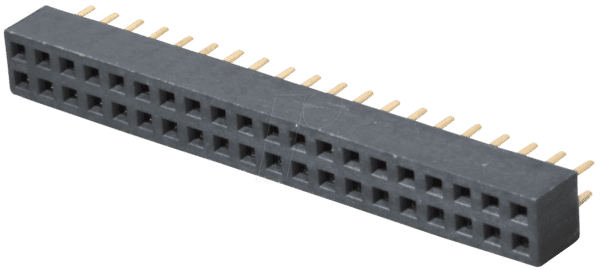

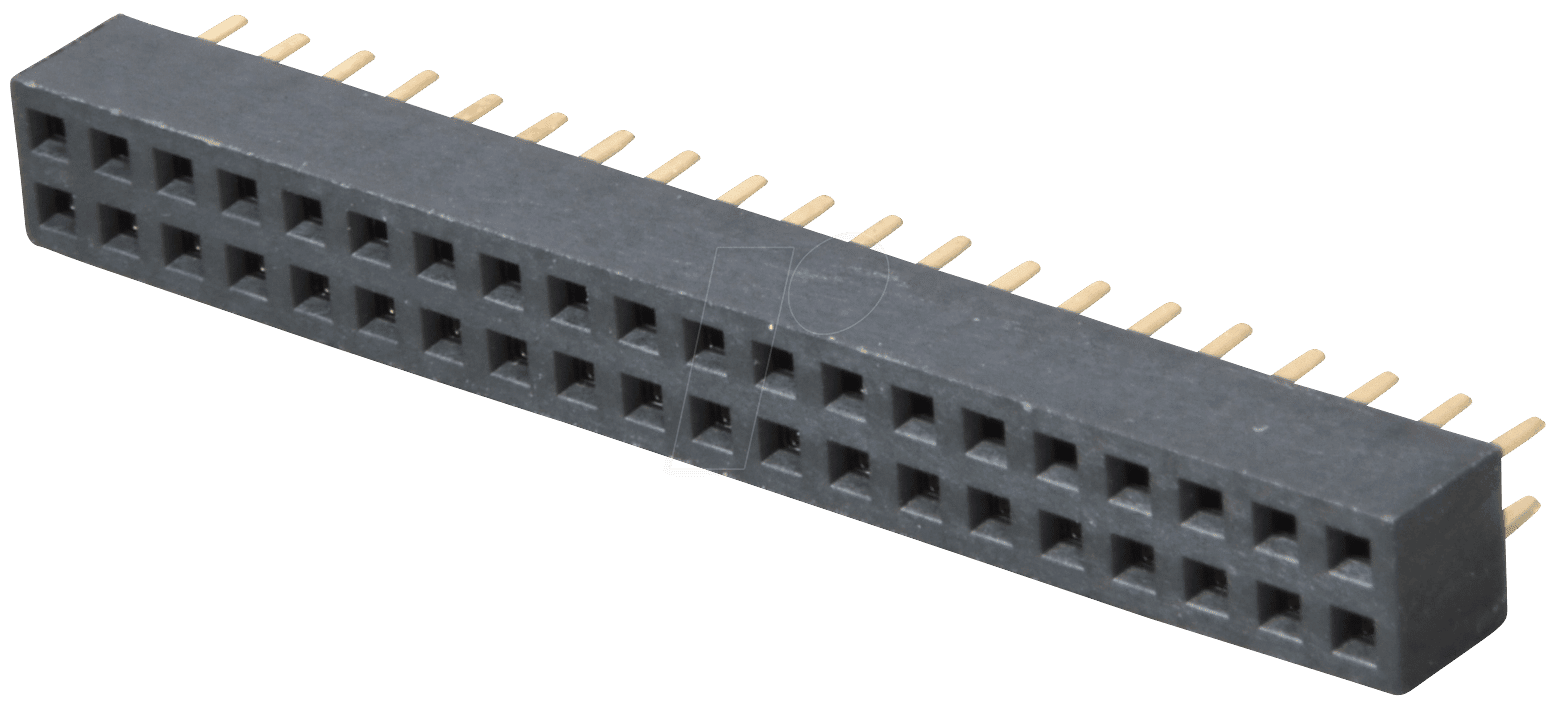

MPE 156-3-040: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Die MPE 156-3-040 Buchsenleisten im 2,00 mm Raster, mit 2×20 Kontakten und gerader Ausrichtung, sind die essenzielle Verbindungskomponente für Entwickler, Ingenieure und Hobbyisten, die auf höchste Präzision und stabile Signalübertragung in ihren elektronischen Schaltungen angewiesen sind. Wenn Sie eine zuverlässige und platzsparende Lösung für die Montage und Verbindung von Platinen oder Modulen benötigen, die sich nahtlos in bestehende Systeme integrieren lässt, bietet Ihnen diese Buchsenleiste die erforderliche Performance.
Warum die MPE 156-3-040 Buchsenleiste Ihre überlegene Wahl ist
Im Vergleich zu Standardlösungen zeichnet sich die MPE 156-3-040 durch ihren optimierten 2,00 mm Rasterabstand aus, der eine signifikante Verdichtung von Verbindungen auf engstem Raum ermöglicht, ohne Kompromisse bei der elektrischen Integrität einzugehen. Die gerade Bauform und die bewährte Konstruktion garantieren eine sichere und stabile mechanische Verbindung. Sie minimiert das Risiko von Kurzschlüssen oder Wackelkontakten, die bei weniger präzisen Komponenten auftreten können. Dies resultiert in einer erhöhten Lebensdauer Ihrer Geräte und reduziert Ausfallzeiten sowie die Notwendigkeit kostspieliger Nacharbeiten.
Produktmerkmale und Vorteile
- Kompakter 2,00 mm Rasterabstand: Ermöglicht eine extrem hohe Kontaktdichte auf minimaler Fläche, ideal für anspruchsvolle Miniaturisierungsanwendungen in der Medizintechnik, Automobilindustrie oder im IoT-Bereich.
- 2×20 Kontakte: Bietet eine großzügige Anzahl von Anschlusspunkten für komplexe Signalverzweigungen und die Anbindung von Peripheriegeräten oder Sensoren.
- Gerade Ausrichtung: Vereinfacht die Montage auf Leiterplatten und ermöglicht eine saubere, geradlinige Kabelführung, was die Systemwartung und Fehlersuche erleichtert.
- Hochwertige Materialien: Gefertigt aus robustem Kunststoff und präzise gefertigten Kontakten, die für Langlebigkeit und zuverlässige elektrische Leitfähigkeit sorgen.
- Optimale Signalintegrität: Der geringe Kontaktwiderstand und die gute Abschirmung minimieren Signalverluste und Störungen, entscheidend für Hochfrequenzanwendungen und präzise Messungen.
- Sichere Steckverbindung: Das Design gewährleistet eine feste und sichere Verbindung, die Vibrationen und mechanischen Belastungen standhält.
Konstruktion und Materialspezifikationen
Die MPE 156-3-040 Buchsenleiste ist das Ergebnis sorgfältiger Ingenieurskunst und der Verwendung erprobter Materialien. Das Gehäuse besteht aus einem widerstandsfähigen, thermoplastischen Kunststoff, der typischerweise UL94-V0 klassifiziert ist. Dies gewährleistet nicht nur eine hohe mechanische Stabilität und Hitzebeständigkeit, sondern auch eine ausgezeichnete elektrische Isolation. Die Kontakte sind aus einer Kupferlegierung gefertigt, die für ihre hervorragende Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Oftmals sind diese Kontakte zusätzlich mit einer Edelmetallschicht, beispielsweise Gold oder einer Gold-Nickel-Legierung, versehen. Diese Oberflächenveredelung bietet maximalen Schutz vor Oxidation, reduziert den Übergangswiderstand signifikant und erhöht die Anzahl der zulässigen Steckzyklen erheblich. Dies ist besonders wichtig in Umgebungen mit wechselnden Temperaturen oder hoher Luftfeuchtigkeit, wo Korrosion die Signalqualität beeinträchtigen könnte. Die präzise gefertigten Kontakte greifen fest in die Stiftleisten, was eine sichere und dauerhafte Verbindung gewährleistet.
Technische Details und Anwendungsbereiche
Die MPE 156-3-040 Buchsenleiste mit ihrem 2,00 mm Raster ist prädestiniert für den Einsatz in hochintegrierten Schaltungen, bei denen Platzersparnis von größter Bedeutung ist. Ihre gerade Bauform ermöglicht eine einfache Durchsteckmontage (Through-Hole Technology, THT) auf Standard-Leiterplatten. Die 2×20 Kontakte bieten eine flexible Anschlussmöglichkeit für eine Vielzahl von Anwendungen, darunter:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuergeräten in kompakten Schaltschränken.
- Medizintechnik: In diagnostischen Geräten, Überwachungssystemen und chirurgischen Instrumenten, wo Zuverlässigkeit und Präzision unerlässlich sind.
- Unterhaltungselektronik: In hochwertigen Audiogeräten, Displays und Multimedia-Systemen, die eine dichte und stabile Verbindung erfordern.
- Embedded Systems und IoT-Anwendungen: Zur Anbindung von Mikrocontrollern, Kommunikationsmodulen und Sensoren in kleinsten Geräten.
- Test- und Messtechnik: Als zuverlässige Schnittstelle für Prüfvorrichtungen und Messaufbauten, die präzise und wiederholgenaue Verbindungen benötigen.
- Prototyping und Forschung: Für schnelle und sichere Aufbauten von Versuchsaufbauten und Prototypen, die eine flexible und modulare Verkabelung erfordern.
Die Betriebstemperatur der Buchsenleiste ist typischerweise für eine breite Palette von industriellen Anwendungen ausgelegt, wobei die genauen Spezifikationen vom verwendeten Material und der jeweiligen Ausführung abhängen können. Die Nennspannung und der Nennstrom sind auf die Anforderungen moderner elektronischer Schaltungen abgestimmt und gewährleisten eine sichere Übertragung von Signalen und geringen Leistungsströmen.
Produktdaten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Buchsenleiste |
| Hersteller | MPE |
| Modellnummer | 156-3-040 |
| Rastermaß | 2,00 mm |
| Anzahl der Reihen | 2 |
| Anzahl der Kontakte pro Reihe | 20 |
| Gesamtanzahl der Kontakte | 40 |
| Ausrichtung | Gerade |
| Montageart | THT (Through-Hole Technology) |
| Gehäusematerial | Hochtemperatur-Thermoplast (typ. UL94-V0) |
| Kontaktmaterial | Kupferlegierung mit optionaler Edelmetallbeschichtung (z.B. Gold) |
| Betriebstemperaturbereich | Standardmäßig -40°C bis +105°C (variiert je nach spezifischem Material) |
| Steckzyklen | Typischerweise 100 oder mehr, abhängig von der Kontaktbeschichtung |
FAQ – Häufig gestellte Fragen zu MPE 156-3-040 – Buchsenleisten 2,00 mm, 2X20, gerade
Welche Art von Steckern sind mit dieser Buchsenleiste kompatibel?
Diese Buchsenleiste ist für die Verwendung mit Stiftleisten im 2,00 mm Raster konzipiert. Die genaue Form und Ausführung der Stiftleiste (z.B. einreihig, zweireihig, mit oder ohne Positionierungshilfe) sollte ebenfalls dem 2,00 mm Raster entsprechen, um eine sichere und zuverlässige Verbindung zu gewährleisten.
Kann ich diese Buchsenleiste für Hochfrequenzanwendungen verwenden?
Ja, die MPE 156-3-040 Buchsenleiste ist aufgrund ihrer präzisen Fertigung und der hochwertigen Kontaktmaterialien, oft mit Edelmetallbeschichtung, gut für Signalübertragungen geeignet. Für sehr hohe Frequenzen oder anspruchsvolle HF-Anwendungen ist jedoch immer eine detaillierte Betrachtung der spezifischen elektrischen Eigenschaften und die Eignung der gesamten Verbindungsstrecke ratsam.
Wie wird die Buchsenleiste auf der Leiterplatte befestigt?
Die MPE 156-3-040 ist für die Durchsteckmontage (THT) ausgelegt. Das bedeutet, die Anschlusspins werden durch vorgebohrte Löcher in der Leiterplatte gesteckt und auf der gegenüberliegenden Seite verlötet, um eine mechanisch stabile und elektrisch leitfähige Verbindung zu schaffen.
Ist die Buchsenleiste hitzebeständig?
Ja, das Gehäusematerial der MPE 156-3-040 ist typischerweise ein hochtemperaturfester Thermoplast, oft mit einer UL94-V0 Klassifizierung. Dies ermöglicht den Einsatz in Umgebungen mit erhöhten Temperaturen, wie sie beispielsweise bei aktiven elektronischen Bauteilen auftreten können.
Was bedeutet der Rastermaß von 2,00 mm?
Das Rastermaß von 2,00 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Ein kleineres Rastermaß wie 2,00 mm ermöglicht eine höhere Kontaktdichte auf einer gegebenen Fläche im Vergleich zu größeren Rastermaßen (z.B. 2,54 mm). Dies ist vorteilhaft für die Miniaturisierung von elektronischen Geräten.
Wie reinige und pflege ich diese Buchsenleiste?
Zur Reinigung der Buchsenleiste sollten Sie nicht-aggressive Reinigungsmittel verwenden, die für Elektronikkomponenten geeignet sind. Vermeiden Sie übermäßige Feuchtigkeit. Falls eine Reinigung nach dem Löten notwendig ist, stellen Sie sicher, dass alle Flussmittelreste gründlich entfernt werden, um Korrosion oder elektrische Probleme zu vermeiden. Lassen Sie die Komponente nach der Reinigung vollständig trocknen, bevor Sie sie wieder in Betrieb nehmen.
Sind die Kontakte der MPE 156-3-040 Buchsenleiste versilbert oder vergoldet?
Die genaue Oberflächenbeschaffenheit der Kontakte kann variieren. Üblicherweise werden hochwertige Buchsenleisten mit einer Edelmetallbeschichtung versehen, um die Korrosionsbeständigkeit und Leitfähigkeit zu verbessern. Gold oder eine Gold-Nickel-Legierung sind hierbei die häufigsten Ausführungen. Spezifische Informationen entnehmen Sie bitte den detaillierten technischen Datenblättern des Herstellers.
