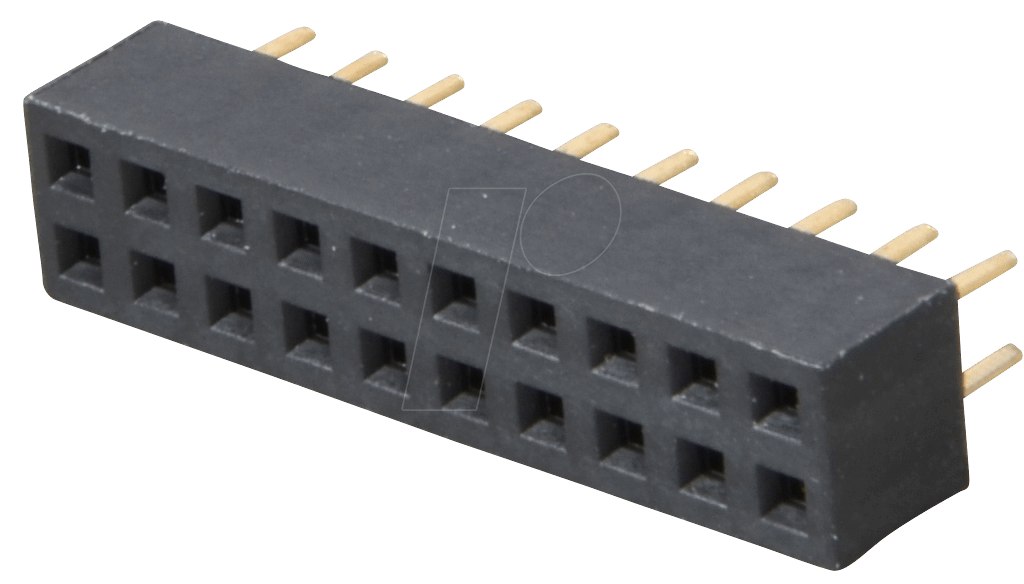

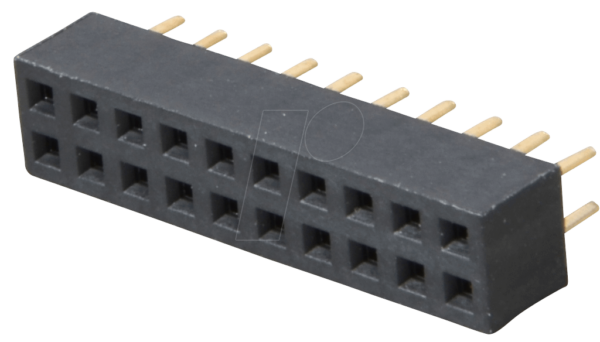

Präzision für Ihre Elektronikprojekte: MPE 156-3-020 Buchsenleisten
Suchen Sie nach einer zuverlässigen und präzisen Verbindungslösung für Ihre elektronischen Schaltungen und Prototypen? Die MPE 156-3-020 Buchsenleisten im Rastermaß 2,00 mm, mit 2 Reihen und je 10 Kontakten, sind die ideale Wahl für Entwickler, Ingenieure und Maker, die Wert auf Stabilität, Langlebigkeit und exakte Signalübertragung legen. Diese Buchsenleisten bieten eine robuste Schnittstelle für die Integration verschiedener Module und Komponenten in Ihren anspruchsvollen Projekten, wo jedes Detail zählt.
Maximale Performance und Zuverlässigkeit
Die MPE 156-3-020 Buchsenleisten übertreffen Standardlösungen durch ihre durchdachte Konstruktion und die Auswahl hochwertiger Materialien. Das engmaschige Rastermaß von 2,00 mm ermöglicht eine platzsparende Realisierung kompakter Schaltungsdesigns, ohne Kompromisse bei der Kontaktstabilität einzugehen. Die gerade Ausführung erleichtert die Montage auf Leiterplatten und die durchdachte Pin-Konfiguration mit 2×10 Kontakten bietet vielfältige Anschlussmöglichkeiten für komplexe Anwendungen. Im Gegensatz zu weniger robusten Alternativen gewährleistet die MPE 156-3-020 Serie eine konsistente und verlustfreie Signalübertragung, selbst unter anspruchsvollen Betriebsbedingungen.
Konstruktive Vorteile der MPE 156-3-020 Buchsenleisten
- Optimiertes Rastermaß: Das 2,00 mm Rastermaß ist prädestiniert für dicht bestückte Leiterplatten und kompakte Gerätegehäuse.
- Robuste Kontaktierung: Hochwertige Materialien und eine solide Verarbeitung sichern eine dauerhafte und zuverlässige elektrische Verbindung.
- Einfache Montage: Die gerade Bauform erlaubt eine unkomplizierte Bestückung von Leiterplatten, sowohl manuell als auch im automatisierten Prozess.
- Hohe Signalintegrität: Minimale Übergangswiderstände gewährleisten eine klare und störungsfreie Signalübertragung, entscheidend für empfindliche elektronische Schaltungen.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Anwendungen, von Prototypenentwicklung und Hobbyprojekten bis hin zu industriellen Steuerungen und Messgeräten.
- Langlebigkeit: Die widerstandsfähigen Materialien bieten Schutz vor Umwelteinflüssen und mechanischer Belastung.
Detaillierte Produktmerkmale
Die MPE 156-3-020 Buchsenleisten sind präzise gefertigt, um den höchsten Ansprüchen an Zuverlässigkeit und Präzision gerecht zu werden. Die gerade Bauform mit einem Rastermaß von 2,00 mm und 2×10 Kontakten ermöglicht eine optimale Nutzung des verfügbaren Bauraums auf Leiterplatten. Die Kontaktmaterialien sind auf maximale Leitfähigkeit und Korrosionsbeständigkeit ausgelegt, um eine langfristig stabile Verbindung zu gewährleisten.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | MPE 156-3-020 |
| Typ | Buchsenleiste |
| Rastermaß | 2,00 mm |
| Anzahl der Reihen | 2 |
| Anzahl der Kontakte pro Reihe | 10 |
| Gesamtanzahl der Kontakte | 20 |
| Bauform | Gerade |
| Gehäusematerial | Hochtemperatur-Kunststoff (für Lötprozesse geeignet) |
| Kontaktmaterial | Legierter Kupferwerkstoff mit Oberflächenveredelung (z.B. Zinn oder Gold plattiert für verbesserte Leitfähigkeit und Korrosionsschutz) |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C (abhängig von spezifischer Materialspezifikation des Herstellers) |
| Nennstrom pro Kontakt | Die Nennstrombelastbarkeit ist in erster Linie durch die Kontaktfläche und die verwendete Kupferlegierung bestimmt. Typischerweise im Bereich von 0.5 A bis 2 A, abhängig von der zulässigen Erwärmung. |
| Isolationswiderstand | Extrem hoch, im Bereich von mehreren Gigaohm, um Kurzschlüsse zu verhindern. |
| Durchgangswiderstand | Sehr gering, um Signalverluste zu minimieren. Typischerweise im Bereich von wenigen MilliOhm. |
| Lötfähigkeit | Optimiert für gängige Lötverfahren, wie Wellenlöten oder Handlöten. |
| Einsatzmöglichkeiten | Schaltungsdesign, Prototypenbau, industrielle Automatisierung, Messtechnik, Embedded Systems, Datenübertragung. |
Anwendungsbereiche und Integration
Die MPE 156-3-020 Buchsenleisten finden breite Anwendung in einer Vielzahl von elektronischen Systemen. In der industriellen Automatisierung werden sie zur Signalübertragung zwischen Steuergeräten und Sensoren oder Aktoren eingesetzt. Im Bereich des Prototypenbaus und der Entwicklung von Embedded Systems dienen sie als flexible Schnittstelle zur Anbindung von Mikrocontrollern, Peripheriemodulen und Displays. Auch im Hobby-Elektronik-Segment, beim Bau von eigenen Robotern oder komplexen Schaltungen, bieten diese Buchsenleisten eine zuverlässige und praktikable Lösung für die elektrische Verbindung.
Häufig gestellte Fragen (FAQ)
Wofür steht die Bezeichnung MPE 156-3-020?
Die Bezeichnung MPE 156-3-020 beschreibt ein spezifisches Produkt aus dem Sortiment von MPE (vermutlich Hersteller oder Serie). Die nachfolgenden Ziffern geben typischerweise Details wie die Bauform, das Rastermaß und die Kontaktbelegung an. In diesem Fall deutet „-3-020“ auf das Rastermaß von 2,00 mm hin, während die „2X10“ die Anzahl der Kontakte pro Reihe angibt.
Was bedeutet „Rastermaß 2,00 mm“?
Das Rastermaß gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte oder Lötpads an. Ein Rastermaß von 2,00 mm bedeutet, dass die Pins der Buchsenleiste in einem Abstand von 2 Millimetern zueinander angeordnet sind. Dies ermöglicht eine sehr dichte Bestückung auf Leiterplatten.
Welche Vorteile bietet die gerade Bauform gegenüber gewinkelten Buchsenleisten?
Die gerade Bauform ist ideal für Anwendungen, bei denen die Leiterplatte flach in einem Gehäuse liegt oder wenn die Verbindung senkrecht zur Leiterplatte erfolgen soll. Sie erleichtert oft das Einstecken von Kabeln oder Steckverbindern und kann in bestimmten Designs vorteilhafter hinsichtlich des Bauraums sein als gewinkelte Varianten.
Sind die Kontaktflächen der MPE 156-3-020 Buchsenleisten für hohe Ströme geeignet?
Die maximale Strombelastbarkeit hängt von der Legierung des Kontaktmaterials und der Beschaffenheit der Oberfläche ab. Für die meisten Standardanwendungen im Bereich von Mikrocontrollern und Signalübertragung sind die Kontakte ausreichend dimensioniert. Bei extrem stromführenden Anwendungen sollten die spezifischen technischen Datenblätter des Herstellers konsultiert werden, um sicherzustellen, dass die Nennstrombelastbarkeit eingehalten wird. Typischerweise liegen diese Buchsenleisten im Bereich von bis zu 2A pro Kontakt.
Wie werden diese Buchsenleisten auf einer Leiterplatte montiert?
Die MPE 156-3-020 Buchsenleisten werden üblicherweise durch Lötung auf der Leiterplatte montiert. Die Pins werden durch die entsprechenden Bohrungen auf der Leiterplatte geführt und anschließend verlötet. Dies kann manuell oder mittels automatisierter Bestückungsanlagen erfolgen, wie z.B. beim Wellenlöten oder Reflow-Löten.
Welche Art von Steckverbindern sind mit diesen Buchsenleisten kompatibel?
Diese Buchsenleisten sind für die Aufnahme von Stiftleisten (Header) mit einem Rastermaß von 2,00 mm ausgelegt. Es gibt eine Vielzahl von Stiftleisten verschiedener Hersteller, die kompatibel sind. Achten Sie darauf, dass auch die Stiftleiste das gleiche Rastermaß und die gleiche Anzahl an Reihen und Kontakten aufweist.
Sind diese Buchsenleisten für den Einsatz in rauen Umgebungen geeignet?
Das Gehäusematerial, oft ein Hochtemperatur-Kunststoff, und die Beschaffenheit der Kontakte bieten einen gewissen Schutz. Für sehr raue Umgebungen, wie extreme Temperaturen, hohe Luftfeuchtigkeit oder aggressive Chemikalien, sollten jedoch spezielle Buchsenleisten mit entsprechenden Schutzklassen (IP-Schutz, spezielle Legierungen etc.) in Betracht gezogen werden. Die MPE 156-3-020 Serie ist primär für Standard-Elektronikanwendungen konzipiert.
