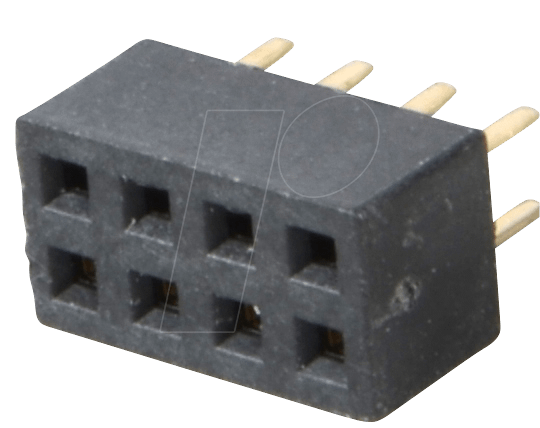

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: MPE 156-3-008 – Buchsenleisten 2,00 mm, 2X04, gerade
Sie suchen nach einer zuverlässigen und präzisen Verbindungslösung für Ihre anspruchsvollen Elektronikprojekte? Die MPE 156-3-008 Buchsenleisten mit einem Pinabstand von 2,00 mm und einer 2×04 Konfiguration sind die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die höchste Anforderungen an Stabilität, Signalintegrität und Langlebigkeit stellen. Diese geraden Buchsenleisten eignen sich perfekt für den Einsatz in Prototypen, Embedded-Systemen, Leiterplatten-Interfaces und jeder Anwendung, bei der eine sichere und klare elektrische Verbindung unerlässlich ist.
Herausragende Vorteile der MPE 156-3-008 Buchsenleisten
Die MPE 156-3-008 Buchsenleisten setzen neue Maßstäbe in Sachen Qualität und Funktionalität. Gegenüber generischen Alternativen bieten sie eine überlegene Performance durch:
- Präziser Rastermaß: Der 2,00 mm Rasterabstand ermöglicht eine hohe Packungsdichte auf Leiterplatten und minimiert den Platzbedarf Ihrer Schaltungen.
- Stabile Kontakte: Hochwertige Materialien und eine sorgfältige Verarbeitung garantieren einen geringen Übergangswiderstand und eine dauerhaft zuverlässige elektrische Verbindung, selbst unter wechselnden Umgebungsbedingungen.
- Robuste Bauweise: Die gerade Ausführung und die solide Konstruktion bieten mechanische Stabilität und Schutz für die empfindlichen Kontakte.
- Einfache Montage: Die Buchsenleisten sind für die einfache Durchsteckmontage (Through-Hole Technology – THT) auf Leiterplatten konzipiert und lassen sich sicher verlöten.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Anwendungen, von der Signalübertragung bis zur Stromversorgung in Kleingeräten und industriellen Steuerungen.
- Zuverlässige Signalintegrität: Minimale Signalverluste und geringe Interferenzen sorgen für eine klare und unverfälschte Datenübertragung.
Technische Spezifikationen und Materialqualität
Die MPE 156-3-008 Buchsenleisten zeichnen sich durch ihre sorgfältige Auswahl an Materialien und ihre präzise Fertigung aus, die eine herausragende Leistung und Langlebigkeit gewährleisten. Die Wahl des richtigen Materials ist entscheidend für die Zuverlässigkeit von elektrischen Verbindungen. Bei diesen Buchsenleisten setzen wir auf eine Kombination, die sowohl elektrische Leitfähigkeit als auch mechanische Widerstandsfähigkeit optimiert.
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Buchsenleiste, gerade |
| Rastermaß | 2,00 mm |
| Polzahl | 2 Reihen x 4 Pole = 8 Pole |
| Montageart | Durchsteckmontage (THT) |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PBT oder LCP), UL94V-0 klassifiziert für Flammwidrigkeit und thermische Stabilität. Dieses Material bietet ausgezeichnete elektrische Isolationseigenschaften und eine hohe Beständigkeit gegen chemische Einflüsse und Feuchtigkeit. |
| Kontaktmaterial | Phosphorbronze oder ähnliche Kupferlegierung, selektiv vergoldet an den Kontaktflächen. Die Vergoldung bietet eine überlegene Korrosionsbeständigkeit und einen sehr geringen Übergangswiderstand, was für eine langfristig stabile elektrische Verbindung unerlässlich ist. |
| Betriebstemperaturbereich | -40°C bis +105°C. Dieser weite Temperaturbereich ermöglicht den Einsatz in verschiedenen Umgebungen, von kühlen Lagerhäusern bis hin zu leicht erwärmten Gehäusen in industriellen Anwendungen. |
| Nennstrom | Typischerweise bis zu 1A pro Kontakt, abhängig von der Leiterplattenbeschaltung und Umgebungsbedingungen. Die Präzision der Konstruktion unterstützt die effiziente Stromverteilung. |
| Nennspannung | Bis zu 250V AC/DC, abhängig von der Isolationsfestigkeit des Materials und dem Polabstand. Diese Werte sind typisch für Verbindungen auf kleinflächigen Leiterplatten. |
| Isolationswiderstand | Mindestens 1000 MΩ bei 500V DC, um eine zuverlässige Trennung zwischen benachbarten Kontakten zu gewährleisten. |
| Anwendungsbereiche | Prototypenentwicklung, Embedded-Systeme, Mess- und Regeltechnik, IoT-Geräte, Verbraucherelektronik, industrielle Automatisierungsschnittstellen. |
Präzision und Zuverlässigkeit in der Anwendung
Die MPE 156-3-008 Buchsenleisten sind speziell dafür entwickelt worden, den Anforderungen moderner Elektronik gerecht zu werden. Der geringe Rastermaß von 2,00 mm ermöglicht eine signifikante Reduktion der benötigten Fläche auf der Leiterplatte. Dies ist insbesondere in platzkritischen Anwendungen wie tragbaren Geräten, kompakten Embedded-Systemen oder Sensorik-Modulen von unschätzbarem Wert. Die 2×04 Konfiguration bietet eine flexible Möglichkeit, acht elektrische Signale oder Steuerleitungen zu bündeln und zuverlässig zu terminieren.
Die gerade Ausführung der Buchsenleiste erleichtert die Ausrichtung und Montage auf der Leiterplatte. Die Durchsteckmontage mit Lötverbindung sorgt für eine mechanisch robuste und elektrisch leitfähige Verbindung, die auch bei Vibrationen oder mechanischer Beanspruchung Bestand hat. Die Qualität der Kontaktierung ist dabei von zentraler Bedeutung. Durch die Verwendung von hochwertigen Materialien und präzisen Fertigungsprozessen wird ein geringer und stabiler Übergangswiderstand gewährleistet. Dies ist essenziell für die Signalintegrität, da es Signalverluste und unerwünschte Dämpfung minimiert, insbesondere bei der Übertragung von schnellen digitalen Signalen oder empfindlichen analogen Messwerten.
Die thermische Belastbarkeit der Buchsenleisten spielt ebenfalls eine wichtige Rolle. Der ausgewählte Hochtemperatur-Kunststoff des Gehäuses ermöglicht die Lötbarkeit bei erhöhten Temperaturen und gewährleistet gleichzeitig eine hohe Formstabilität im Betrieb. Dies verhindert Verformungen oder Beschädigungen, die die Funktionalität beeinträchtigen könnten. Der breite Betriebstemperaturbereich, der oft bis zu +105°C reicht, eröffnet vielfältige Einsatzmöglichkeiten, auch in Umgebungen, die eine moderate thermische Belastung aufweisen.
Für Entwickler und Ingenieure bedeutet die Wahl der MPE 156-3-008 Buchsenleisten eine Reduzierung des Risikos von Fehlfunktionen, die durch minderwertige Verbindungen verursacht werden. Die konstante Qualität und die definierten elektrischen und mechanischen Eigenschaften tragen maßgeblich zur Zuverlässigkeit des Gesamtsystems bei. Die klaren und eindeutigen Spezifikationen ermöglichen eine einfache Integration in Stücklisten und Design-Dokumentationen.
Häufig gestellte Fragen (FAQ) zu MPE 156-3-008 – Buchsenleisten 2,00 mm, 2X04, gerade
Was ist der Hauptvorteil des 2,00 mm Rastermaßes dieser Buchsenleisten?
Das 2,00 mm Rastermaß ermöglicht eine sehr hohe Packungsdichte auf der Leiterplatte. Dies bedeutet, dass Sie mehr Verbindungen auf einer kleineren Fläche unterbringen können, was besonders in platzkritischen Anwendungen wie tragbaren Geräten oder kompakten Embedded-Systemen von großem Vorteil ist.
Für welche Art von Anwendungen sind die MPE 156-3-008 Buchsenleisten am besten geeignet?
Diese Buchsenleisten eignen sich hervorragend für Prototypenentwicklung, Embedded-Systeme, Signalübertragung in Mess- und Regeltechnik, die Anbindung von Sensoren, IoT-Geräte sowie für Schnittstellen in der Verbraucher- und industriellen Elektronik, wo präzise und zuverlässige Verbindungen gefragt sind.
Wie wird die Signalintegrität bei der Verwendung dieser Buchsenleisten sichergestellt?
Die Signalintegrität wird durch die Verwendung von hochwertigen Kontaktmaterialien wie selektiv vergoldeter Phosphorbronze gewährleistet, die einen sehr geringen und stabilen Übergangswiderstand bieten. Dies minimiert Signalverluste und Dämpfung. Die präzise Fertigung und das definierte Rastermaß tragen ebenfalls dazu bei, unerwünschte Kapazitäten und Induktivitäten gering zu halten.
Kann ich diese Buchsenleisten auch in Umgebungen mit erhöhter Temperatur verwenden?
Ja, dank des Gehäusematerials aus Hochtemperatur-Kunststoff (z.B. PBT oder LCP) mit einer UL94V-0 Klassifizierung sind diese Buchsenleisten für den Einsatz in Umgebungen mit erhöhten Temperaturen bis typischerweise +105°C ausgelegt. Dies schützt sie vor Verformung und gewährleistet ihre Funktionalität.
Welche Art von Lötverfahren wird für die Montage empfohlen?
Die MPE 156-3-008 Buchsenleisten sind für die Durchsteckmontage (Through-Hole Technology – THT) konzipiert. Dies bedeutet, dass sie durch Bohrlöcher auf der Leiterplatte gesteckt und von der anderen Seite verlötet werden. Dies ist ein gängiges und robustes Verfahren, das eine starke mechanische und elektrische Verbindung sicherstellt.
Wie unterscheidet sich die MPE 156-3-008 von anderen Buchsenleisten auf dem Markt?
Der Hauptunterschied liegt in der Kombination aus präzisem 2,00 mm Rastermaß, der robusten Konstruktion, der hohen Qualität der Kontaktmaterialien (oft selektiv vergoldet) und der thermischen Stabilität des Gehäuses. Diese Faktoren zusammen führen zu einer überlegenen Zuverlässigkeit, Langlebigkeit und besseren elektrischen Performance, insbesondere im Vergleich zu generischen oder minderwertigen Alternativen.
Sind die Kontaktflächen dieser Buchsenleisten korrosionsbeständig?
Ja, die Kontaktflächen sind in der Regel selektiv vergoldet. Gold ist ein Edelmetall, das eine ausgezeichnete Korrosionsbeständigkeit aufweist. Dies schützt die Kontakte vor Oxidation und anderen Formen der Korrosion, was die langfristige Zuverlässigkeit der Verbindung auch in feuchten oder aggressiven Umgebungen sicherstellt.
