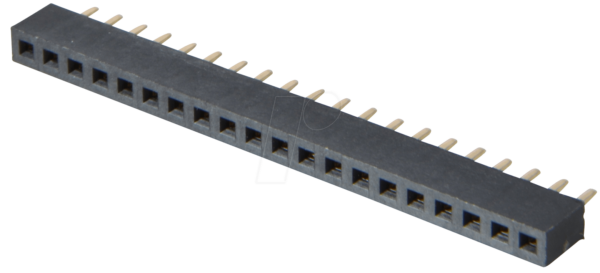

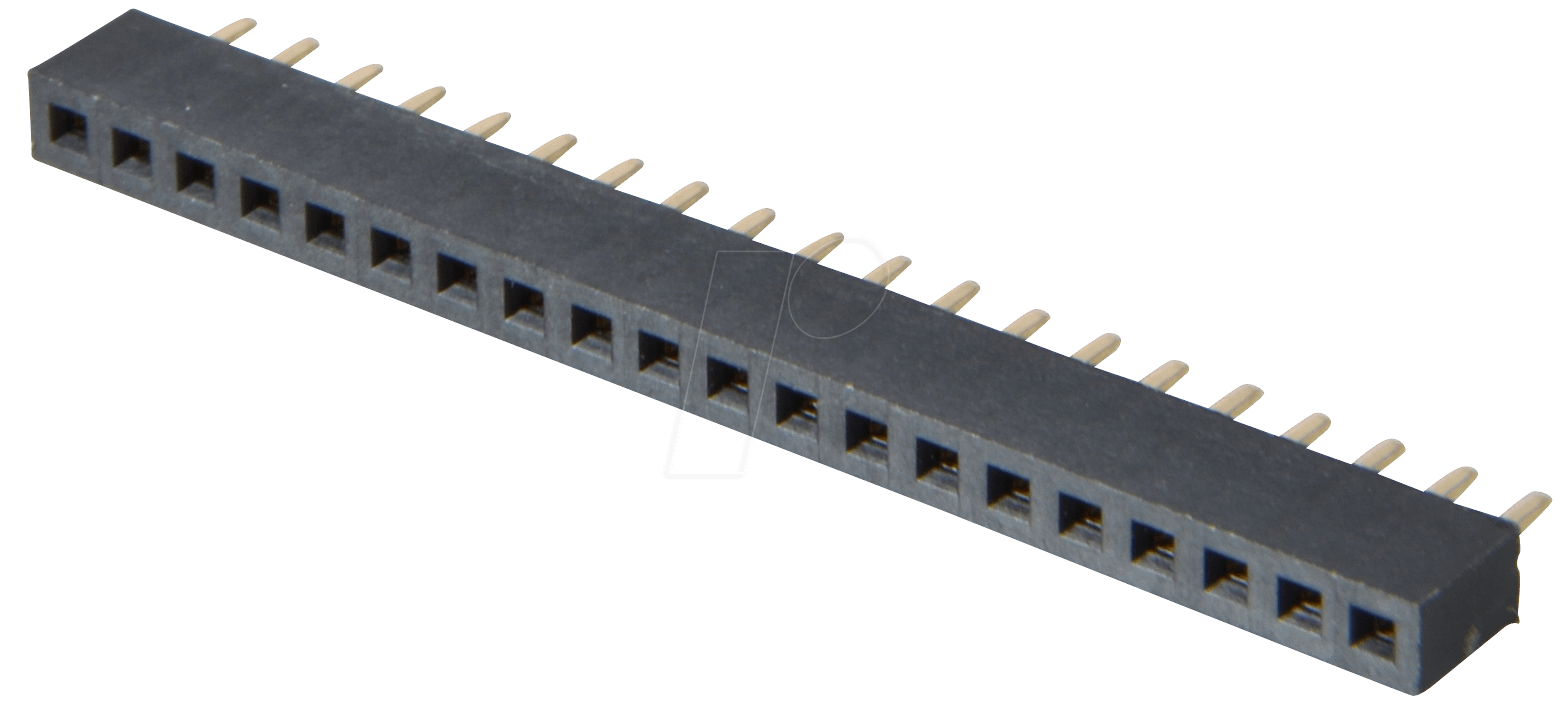

MPE 156-1-020 – Buchsenleisten 2,00 mm, 1X20, gerade: Präzise Verbindungen für anspruchsvolle Elektronikprojekte
Sie suchen nach einer zuverlässigen und präzisen Lösung für die Verbindung von elektronischen Komponenten, insbesondere wenn es um dichte Bestückung und hohe Signalintegrität geht? Die MPE 156-1-020 Buchsenleiste mit einem Rastermaß von 2,00 mm und einer Bestückung von 1×20 Pins ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die Wert auf Qualität und Stabilität legen. Dieses Produkt adressiert das Bedürfnis nach robusten, leicht zu handhabenden Steckverbindern in einer Vielzahl von Anwendungen, von Prototypenentwicklung bis hin zu industriellen Steuerungen.
Überlegene Konnektivität: Warum die MPE 156-1-020 Ihre erste Wahl sein sollte
Die MPE 156-1-020 Buchsenleiste hebt sich von Standardlösungen durch ihre präzise Fertigung, das optimierte Rastermaß und die hohe Zuverlässigkeit ab. Das 2,00 mm Rastermaß ermöglicht eine besonders platzsparende Bestückung auf Leiterplatten, was in modernen kompakten Geräten unerlässlich ist. Die gerade Ausrichtung der Pins erleichtert die Montage und gewährleistet eine klare und definierte elektrische Verbindung. Im Gegensatz zu weniger präzisen Steckern bietet die MPE 156-1-020 eine geringere Übergangswiderstand und eine verbesserte mechanische Stabilität, was die Lebensdauer Ihrer elektronischen Schaltungen signifikant erhöht und Fehlfunktionen minimiert.
Präzision und Zuverlässigkeit im Detail
Die Kernkompetenz der MPE 156-1-020 Buchsenleisten liegt in ihrer akribischen Konstruktion, die auf höchste Präzision und Langlebigkeit ausgelegt ist. Das 2,00 mm Rastermaß ist ein Standard in vielen Hochfrequenzanwendungen und bei der Signalübertragung mit geringer Bandbreite, wo eine dichtere Bestückung erforderlich ist, ohne die Signalintegrität zu beeinträchtigen. Jede einzelne Buchse ist so gefertigt, dass sie eine sichere und feste Verbindung mit passenden Stiftleisten ermöglicht. Die gerade Anordnung der 20 Kontakte in einer Reihe (1×20) vereinfacht das Layout auf der Platine und die manuelle oder automatische Bestückung. Diese Konfiguration ist besonders vorteilhaft für Anwendungen, bei denen eine lineare Verbindungskette benötigt wird, beispielsweise zur Anbindung von Sensoren, Displays oder Modulen.
Wesentliche Vorteile der MPE 156-1-020 Buchsenleiste
- Platzsparendes Design: Das 2,00 mm Rastermaß ermöglicht eine hohe Kontaktdichte auf begrenztem Platinenraum, ideal für kompakte Elektronikgeräte.
- Hohe Signalintegrität: Präzise gefertigte Kontakte minimieren Übergangswiderstände und sorgen für eine zuverlässige Signalübertragung, auch bei höheren Frequenzen.
- Robuste mechanische Verbindung: Die Buchsenleiste bietet eine sichere und stabile mechanische Verbindung, die Vibrationen und mechanischer Belastung standhält.
- Einfache Handhabung: Die gerade Ausrichtung der Pins erleichtert die Montage, das Routing von Kabeln und die Fehlerbehebung.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von Projekten, von Prototypen und Hobby-Elektronik bis hin zu industriellen Steuerungen und Messgeräten.
- Langlebigkeit: Hochwertige Materialien und Fertigungsstandards gewährleisten eine lange Lebensdauer und zuverlässige Funktion über viele Ein- und Aussteckzyklen hinweg.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Buchsenleiste, Stiftleiste (passend) |
| Hersteller-Teilenummer | MPE 156-1-020 |
| Rastermaß (Pitch) | 2,00 mm |
| Anzahl der Kontakte | 20 |
| Reihenanordnung | 1 (einreihig) |
| Ausrichtung | Gerade (Through-Hole-Mount) |
| Gehäusematerial | Hochwertiger Thermoplast, UL94V-0 klassifiziert für Flammwidrigkeit und thermische Stabilität. Bietet ausgezeichnete elektrische Isolationseigenschaften und Widerstandsfähigkeit gegenüber Umwelteinflüssen. |
| Kontaktmaterial | Phosphorbronze oder Messinglegierung mit einer hochleitfähigen und abriebfesten Beschichtung (z.B. Nickel-unterstützte Goldbeschichtung). Diese Kombination gewährleistet niedrige Übergangswiderstände, hohe Korrosionsbeständigkeit und lange Haltbarkeit bei wiederholtem Stecken. |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +105°C, je nach spezifischer Materialcharge und Normen. Geeignet für moderate bis anspruchsvolle thermische Umgebungen. |
| Nennstrom pro Kontakt | Die genaue Nennstromstärke variiert je nach Design und Beschichtung, liegt aber für diese Rastergröße typischerweise im Bereich von 0,5A bis 2A. Dies ist ausreichend für viele Signal- und Niedrigstromversorgungsanwendungen. |
| Spannungsfestigkeit | Ausgelegt für Spannungen von mehreren hundert Volt Wechsel- oder Gleichspannung, wodurch eine sichere Isolation zwischen den Kontakten und zur Umgebung gewährleistet wird. Die genauen Werte sind produktionsspezifisch und entsprechen relevanten Normen. |
| Isolationswiderstand | Sehr hoher Isolationswiderstand (typischerweise > 1000 MΩ bei 500V DC), der eine effektive Trennung zwischen benachbarten Kontakten sicherstellt. |
| Einsatzmöglichkeiten | Ideal für die Verbindung von Mikrocontrollern mit Peripheriegeräten, Sensoren, Displays, Schnittstellenmodulen, Debugging-Schnittstellen (z.B. JTAG, SWD), sowie in Embedded-Systemen und IoT-Geräten. |
Optimale Einsatzgebiete für die MPE 156-1-020 Buchsenleiste
Die MPE 156-1-020 Buchsenleiste mit 2,00 mm Rastermaß entfaltet ihre Stärken in einer Vielzahl von elektronischen Anwendungen, bei denen Präzision, Platzersparnis und Zuverlässigkeit im Vordergrund stehen. Ihre gerade Ausrichtung und das kompakte Design prädestinieren sie für den Einsatz auf Leiterplatten mit hoher Bauteildichte. Dies umfasst die Anbindung von Displays, wo eine klare und definierte Punkt-zu-Punkt-Verbindung erforderlich ist, sowie die Integration von Sensoren und Aktoren in automatisierten Systemen. In der Prototypenentwicklung und im Maker-Bereich ermöglicht die einfache Handhabung der Buchsenleiste schnelle und flexible Verbindungen zu Breakout-Boards, Entwicklungskits wie Arduino oder Raspberry Pi, und anderen Modulen. Auch im Bereich der industriellen Automatisierung und Messtechnik, wo die Robustheit und die präzise Signalübertragung entscheidend sind, bietet die MPE 156-1-020 eine verlässliche Schnittstelle. Ihre Fähigkeit, feine Signale mit geringer Latenz zu übertragen, macht sie auch für Debugging-Schnittstellen und dedizierte Kommunikationsbusse geeignet.
Häufig gestellte Fragen (FAQ) zu MPE 156-1-020 – Buchsenleisten 2,00 mm, 1X20, gerade
Was sind die Hauptanwendungsbereiche für Buchsenleisten mit 2,00 mm Rastermaß?
Buchsenleisten mit 2,00 mm Rastermaß eignen sich besonders für Anwendungen, bei denen eine hohe Kontaktdichte auf engstem Raum erforderlich ist. Dies ist typisch für kompakte elektronische Geräte, IoT-Anwendungen, mobile Geräte, medizinische Instrumente und industrielle Steuerungen, wo Platzersparnis entscheidend ist, ohne Kompromisse bei der Zuverlässigkeit der Verbindungen einzugehen.
Welche Art von Steckverbindern sind kompatibel mit der MPE 156-1-020 Buchsenleiste?
Die MPE 156-1-020 Buchsenleiste ist für die Verwendung mit passenden Stiftleisten (male headers) mit einem Rastermaß von 2,00 mm ausgelegt. Es ist wichtig, Stiftleisten zu wählen, die ebenfalls auf das 2,00 mm Raster abgestimmt sind und die gleiche Pin-Anzahl (20 Pins) sowie Ausrichtung (gerade) aufweisen, um eine optimale Verbindung zu gewährleisten.
Wie wichtig ist die Materialqualität der Kontakte für die Leistung der Buchsenleiste?
Die Materialqualität der Kontakte ist entscheidend für die elektrische Leistung und die Langlebigkeit der Buchsenleiste. Hochwertige Materialien wie Phosphorbronze oder Messing mit einer geeigneten Beschichtung (z.B. Gold über Nickel) minimieren Übergangswiderstände, verhindern Korrosion und stellen sicher, dass die Verbindung auch nach vielen Einsteck- und Aussteckvorgängen stabil bleibt und eine zuverlässige Signalübertragung gewährleistet.
Kann die MPE 156-1-020 Buchsenleiste für Hochfrequenzanwendungen verwendet werden?
Obwohl die MPE 156-1-020 primär für allgemeine Konnektivitätszwecke konzipiert ist, kann sie aufgrund ihrer präzisen Fertigung und guten Signalintegrität in bestimmten Hochfrequenzanwendungen eingesetzt werden, insbesondere wenn die Frequenzen im niedrigeren GHz-Bereich liegen und die Anwendung keine spezialisierten HF-Steckverbinder erfordert. Die Qualität der Kontaktbeschichtung und das Design der Leiterplatte spielen hierbei eine wesentliche Rolle.
Wie wird die Flammwidrigkeit des Gehäusematerials klassifiziert?
Das Gehäusematerial der MPE 156-1-020 Buchsenleiste ist typischerweise nach der UL94V-0 Norm klassifiziert. Dies bedeutet, dass das Material bei Kontakt mit einer Flamme innerhalb von 10 Sekunden aufhört zu brennen und dass die abtropfenden Materialien nicht entflammen dürfen. Diese Klassifizierung ist ein wichtiger Sicherheitsstandard, insbesondere in elektronischen Geräten, die in Innenräumen verwendet werden.
Welche Vorteile bietet die gerade Ausrichtung der Pins gegenüber gewinkelten Varianten?
Die gerade Ausrichtung der Pins (Through-Hole-Mount) vereinfacht das Layout auf der Leiterplatte und ermöglicht eine einfache Bestückung, sowohl manuell als auch automatisiert. Sie erleichtert zudem das Routing von Kabeln und Verbindungsleitungen, da die Verbindungen linear erfolgen. Gewinkelte Buchsenleisten werden hingegen oft dort eingesetzt, wo eine rechtwinklige Verbindung zur Leiterplatte benötigt wird.
Ist die MPE 156-1-020 Buchsenleiste für den Einsatz in rauen Umgebungen geeignet?
Die MPE 156-1-020 Buchsenleiste ist aus robusten Materialien gefertigt, die eine gute Beständigkeit gegenüber Umwelteinflüssen wie Feuchtigkeit und Temperaturschwankungen bieten. Für den Einsatz in extrem rauen Umgebungen (z.B. hohe chemische Belastung, extreme Temperaturen oder starke Vibrationen) sollten jedoch spezialisierte Steckverbinder mit entsprechenden Schutzklassen (IP-Schutzarten) und Materialien in Betracht gezogen werden.
