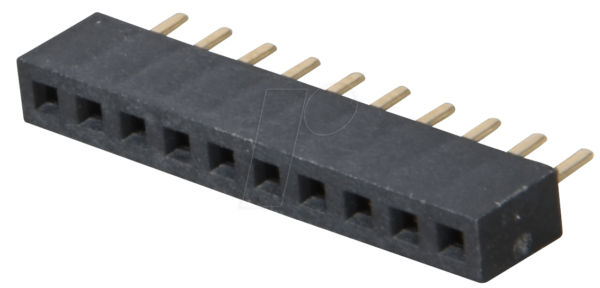

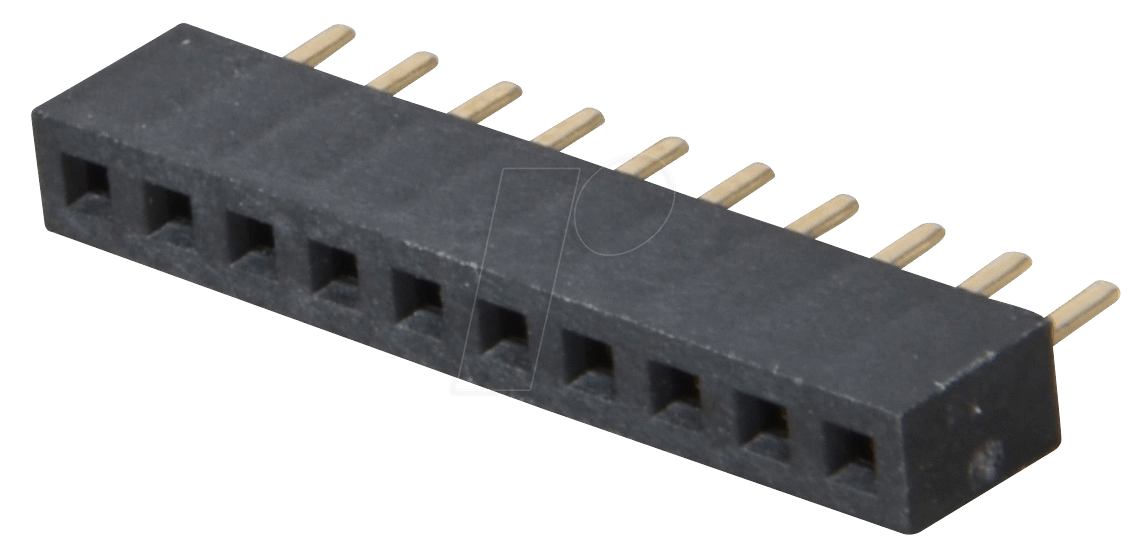

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: MPE 156-1-010 Buchsenleisten
Wenn es um zuverlässige und präzise elektrische Verbindungen in Ihrer Elektronikentwicklung oder Ihrem Prototypenbau geht, sind standardmäßige Komponenten oft nicht ausreichend. Die MPE 156-1-010 Buchsenleisten mit einem Rastermaß von 2,00 mm und einer 1×10-poligen, geraden Ausführung bieten eine skalierbare und sichere Lösung für das Anbinden von Modulen, Sensoren oder anderen elektronischen Bauteilen. Ideal für Ingenieure, Hobbyisten und Entwickler, die Wert auf Stabilität, Langlebigkeit und eine exakte Signalübertragung legen.
Überlegene Konnektivität: Der Unterschied liegt im Detail
Warum sollten Sie sich für die MPE 156-1-010 Buchsenleisten entscheiden, wenn Standardlösungen auf dem Markt verfügbar sind? Die Antwort liegt in der optimierten Konstruktion und der Materialwahl, die auf eine erhöhte Zuverlässigkeit und eine vereinfachte Handhabung abzielen. Im Vergleich zu breiteren Rastermaßen, die oft zu sperrigen Platinenlayouts führen, ermöglicht das 2,00 mm Raster eine kompaktere Bauweise Ihrer Schaltungen. Die gerade Bauform erleichtert zudem die Integration in flache Gehäuse und bietet eine klare optische Orientierung für Anschlusskabel. Dies minimiert das Risiko von Fehlanschlüssen und vereinfacht die Fehlersuche.
Anwendungsbereiche und Vorteile
Kompakte und modulare Schaltungsdesigns
- Ermöglicht dichte Bestückung von Leiterplatten durch das feine 2,00 mm Rastermaß.
- Ideal für die Anbindung von Mikrocontrollern, Displays und Sensormodulen in kompakten Geräten.
- Unterstützt die Entwicklung von modularen Systemen, bei denen Komponenten einfach gesteckt und getauscht werden können.
Sichere und stabile Verbindungen
- Robuste Konstruktion für dauerhafte mechanische Integrität auch unter wechselnden Umgebungsbedingungen.
- Hohe Kontaktfestigkeit gewährleistet eine unterbrechungsfreie Signalübertragung, kritisch für präzise Messungen und Steuerungen.
- Verhindert Wackelkontakte und unerwünschte Signalverluste, die bei minderwertigen Komponenten auftreten können.
Einfache Integration und Handhabung
- Gerade Steckrichtung optimiert den Platzbedarf und ermöglicht eine saubere Kabelführung.
- Kompatibel mit gängigen Flachbandkabeln und Einzelleitern, was die Flexibilität in der Verkabelung erhöht.
- Klare 1×10-Pol-Konfiguration vereinfacht die Zuordnung von Signalen und die Vermeidung von Kurzschlüssen.
Erweiterbarkeit und Skalierbarkeit
- Lässt sich einfach mit weiteren Buchsenleisten zur Schaffung längerer Anschlussreihen verbinden.
- Diese Modularität ist ein entscheidender Vorteil für die Skalierung von Projekten und die Anpassung an sich ändernde Anforderungen.
Technische Spezifikationen und Materialeigenschaften
| Eigenschaft | Detail |
|---|---|
| Produkttyp | Buchsenleiste |
| Hersteller-Teilenummer | MPE 156-1-010 |
| Rastermaß | 2,00 mm |
| Polanzahl | 1×10 |
| Bauform | Gerade |
| Anschlussart | Buchsenkontakte, passend für Stiftleisten oder Anschlusskabel mit passenden Steckern. |
| Isolationsmaterial | Hochwertiger Thermoplast, entworfen für elektrische Isolation und mechanische Beständigkeit. Bietet eine effektive Barriere gegen elektrische Überschläge und Umwelteinflüsse wie Feuchtigkeit und Staub. |
| Kontakmaterial | Verzinntes Kupfer oder eine vergleichbare Legierung, optimiert für geringen Übergangswiderstand und Korrosionsbeständigkeit. Gewährleistet eine langfristig zuverlässige elektrische Leitfähigkeit. |
| Maximale Betriebsspannung | Gemäß industriellen Standards für diese Bauart, typischerweise ausgelegt für Spannungen bis zu 50V DC oder 24V AC im Niedervoltbereich, abhängig von der spezifischen Anwendung und der Isolationsfähigkeit. |
| Maximale Strombelastbarkeit pro Kontakt | Entwickelt für geringe bis mittlere Ströme im Bereich von wenigen hundert Milliampere bis zu etwa 1 Ampere, abhängig von der Kontaktgeometrie und der thermischen Ableitung. Geeignet für digitale Signale und geringe Leistungsanforderungen. |
| Betriebstemperaturbereich | Standardmäßig ausgelegt für Temperaturen von -20°C bis +85°C, was eine breite Palette von Umgebungsbedingungen abdeckt. |
| Montageart | Oberflächenmontage (SMD) oder Durchsteckmontage (THT), abhängig von der spezifischen Ausführung der Leiste. Dies ermöglicht Flexibilität im Platinenlayout und der Fertigungsprozesse. |
| Isolationswiderstand | Typischerweise > 1000 MΩ bei 500V DC, um die Trennung zwischen den Kontakten zu gewährleisten und Leckströme zu verhindern. |
| Dielektrische Durchschlagsfestigkeit | Bietet ausreichende Sicherheit gegen elektrische Durchschläge, üblicherweise über 500V AC im unverzögerten Zustand. |
Präzision in der Fertigung: Ein Schlüssel zu Zuverlässigkeit
Die MPE 156-1-010 Buchsenleisten werden unter strengen Qualitätskontrollen gefertigt. Das präzise Rastermaß von 2,00 mm ist entscheidend für eine fehlerfreie Bestückung und die Vermeidung von mechanischen Spannungen auf der Leiterplatte. Die gerade Ausführung wurde entwickelt, um die Handhabung beim Löten und Bestücken zu vereinfachen und gleichzeitig eine geringe Bauhöhe zu ermöglichen. Das verwendete Isolationsmaterial ist temperaturstabil und chemisch inert, um auch in anspruchsvollen Umgebungen eine langfristige Funktion zu gewährleisten. Die Kontakte sind so konstruiert, dass sie eine stabile und niederohmige Verbindung über eine hohe Anzahl von Steckzyklen hinweg sicherstellen. Diese Sorgfalt in der Fertigung und Materialauswahl positioniert die MPE 156-1-010 als eine Premium-Lösung für professionelle Anwendungen.
Häufig gestellte Fragen zu MPE 156-1-010 – Buchsenleisten 2,00 mm, 1X10, gerade
Welche Art von Steckverbindungen sind mit der MPE 156-1-010 Buchsenleiste kompatibel?
Die MPE 156-1-010 Buchsenleisten sind primär für die Aufnahme von Stiftleisten (Header) mit einem passenden Rastermaß von 2,00 mm konzipiert. Sie eignen sich auch für die Verbindung mit einadrigen Kabeln, die mit entsprechenden Steckern ausgestattet sind, oder für die Verwendung mit Flachbandkabeln, die über passende Gegenstücke verfügen.
Kann ich mehrere MPE 156-1-010 Buchsenleisten miteinander verbinden, um eine längere Anschlussreihe zu schaffen?
Ja, die meisten Buchsenleisten dieser Art sind so konzipiert, dass sie modular aneinandergereiht werden können. Durch das einfache Aneinanderstecken mehrerer MPE 156-1-010 Einheiten können Sie individuelle Längen für Ihre Anschlussanforderungen realisieren, was eine hohe Flexibilität im Design bietet.
Welche maximale Stromstärke kann ein einzelner Kontakt der MPE 156-1-010 Buchsenleiste sicher übertragen?
Die genaue maximale Strombelastbarkeit variiert je nach spezifischer Ausführung und Umgebungsbedingungen. Typischerweise sind Buchsenleisten mit einem 2,00 mm Rastermaß für Ströme im Bereich von einigen hundert Milliampere bis zu etwa 1 Ampere ausgelegt. Für präzise Angaben konsultieren Sie bitte das Datenblatt des Herstellers oder kontaktieren Sie unseren technischen Support.
Ist die MPE 156-1-010 Buchsenleiste für den Einsatz in industriellen Umgebungen geeignet?
Ja, die robusten Materialien und die solide Konstruktion machen die MPE 156-1-010 Buchsenleisten für viele industrielle Anwendungen geeignet, insbesondere dort, wo Zuverlässigkeit und Langlebigkeit gefragt sind. Der Betriebstemperaturbereich und die Beständigkeit gegen Umwelteinflüsse tragen zur Eignung bei.
Welche Art von Lötverfahren wird für die MPE 156-1-010 Buchsenleiste empfohlen?
Je nach Ausführung (SMD oder THT) werden unterschiedliche Lötverfahren empfohlen. Für SMD-Varianten ist Reflow-Löten üblich, während THT-Varianten mit Wellenlöten oder manueller Lötung verarbeitet werden können. Es ist ratsam, die Herstellerempfehlungen für spezifische Lottemperaturen und -zeiten zu beachten.
Was bedeutet das Rastermaß von 2,00 mm für mein Platinenlayout?
Ein Rastermaß von 2,00 mm bedeutet, dass der Abstand zwischen den Mittelpunkten benachbarter Kontakte 2,00 Millimeter beträgt. Dies ermöglicht eine deutlich dichtere Bestückung von Bauteilen auf einer Leiterplatte im Vergleich zu gängigeren Rastern wie 2,54 mm (0,1 Zoll). Dies ist besonders vorteilhaft bei der Entwicklung kompakter Geräte.
Sind die Kontakte der MPE 156-1-010 Buchsenleiste korrosionsbeständig?
Die Kontakte bestehen in der Regel aus einer Kupferlegierung, die mit Zinn oder einer ähnlichen Schutzschicht versehen ist. Diese Oberflächenbehandlung schützt die Kontakte vor Oxidation und Korrosion und gewährleistet eine lang anhaltende elektrische Leitfähigkeit und eine geringe Kontaktimpedanz, selbst über längere Zeiträume oder in leicht korrosiven Umgebungen.
