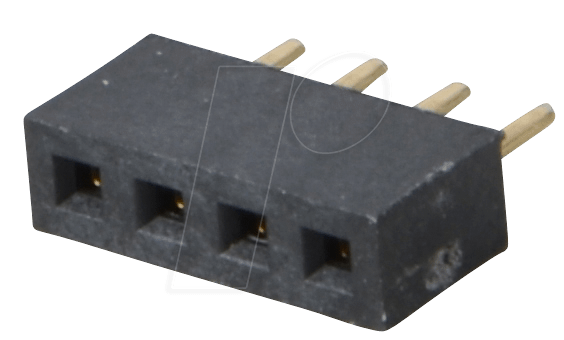

MPE 156-1-004 – Buchsenleisten 2,00 mm, 1X04, gerade: Präzision für Ihre Elektronikprojekte
Sie benötigen eine zuverlässige und präzise Verbindungslösung für Ihre Schaltungen, bei der jede Lötstelle und jede Kontaktfläche zählt? Die MPE 156-1-004 Buchsenleisten im 2,00 mm Raster, mit 1×04 Kontakten und gerader Anordnung, sind exakt für solche Anwendungsfälle konzipiert. Ideal für Hobby-Elektroniker, Ingenieure und Entwickler, die Wert auf Stabilität, Signalintegrität und eine saubere Verarbeitung legen, um kurzschlussfreie und dauerhaft belastbare Verbindungen zu realisieren.
Maximale Zuverlässigkeit durch erstklassige Materialqualität
Im Gegensatz zu Standardlösungen, die oft Kompromisse bei Material und Verarbeitung eingehen, setzt die MPE 156-1-004 Buchsenleiste auf kompromisslose Qualität. Das Gehäusematerial ist aus hochtemperaturbeständigem und isolierendem PBT (Polybutylenterephthalat) gefertigt, welches eine exzellente elektrische Isolation gewährleistet und gleichzeitig mechanischer Belastung sowie Löttemperaturen standhält. Die Kontakte bestehen aus einer hochwertigen Kupferlegierung, die nicht nur eine ausgezeichnete Leitfähigkeit besitzt, sondern auch durch ihre galvanische Beschichtung, typischerweise eine Zinn- oder eine Goldlegierung, vor Korrosion geschützt ist und eine dauerhaft niedrige Übergangswiderstandskraft bietet. Diese Kombination aus präziser Fertigung und robusten Materialien sichert eine überlegene Lebensdauer und Leistungsfähigkeit im Vergleich zu weniger anspruchsvollen Alternativen.
Präzise Kontaktierung für anspruchsvolle Anwendungen
Der kritische Aspekt jeder Verbindungslösung liegt in der präzisen Kontaktierung. Die MPE 156-1-004 Buchsenleiste zeichnet sich durch ein exaktes 2,00 mm Raster aus. Dieses feine Raster ermöglicht eine hohe Pin-Dichte auf kleinster Fläche, was besonders in beengten Baugruppen von unschätzbarem Wert ist. Die gerade Ausführung (straight) vereinfacht die Board-Montage und die Signalführung auf der Leiterplatte. Jede einzelne Buchse ist so gefertigt, dass sie eine formschlüssige und elektrisch leitende Verbindung mit kompatiblen Stiftleisten oder Steckern herstellt. Dies minimiert das Risiko von Wackelkontakten, Signalverlusten oder unerwünschten Spannungsabfällen, die bei minderwertigen Produkten auftreten können. Die konstruktive Ausgestaltung der Buchsenkontakte sorgt zudem für eine sichere mechanische Verriegelung, was Vibrationen und externen Kräften standhält.
Vorteile der MPE 156-1-004 Buchsenleiste
- Hohe Präzision: Das 2,00 mm Raster garantiert eine exakte und dichte Bestückung von Leiterplatten.
- Robuste Bauweise: PBT-Gehäusematerial bietet thermische und mechanische Stabilität.
- Zuverlässige Kontakte: Hochwertige Kupferlegierung mit Korrosionsschutz für geringe Übergangswiderstände.
- Signalintegrität: Geringe Signalverluste und zuverlässige Datenübertragung durch präzise gefertigte Kontakte.
- Einfache Montage: Gerade Ausführung erleichtert das Löten und Bestücken von Leiterplatten.
- Lange Lebensdauer: Widerstandsfähig gegen Umwelteinflüsse und mechanische Beanspruchung.
- Vielseitige Einsatzmöglichkeiten: Perfekt für Prototyping, Embedded Systems, Sensorik und allgemeine Verbindungsaufgaben.
Technische Spezifikationen und Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Teilenummer | MPE 156-1-004 |
| Produkttyp | Buchsenleiste |
| Rastermaß (Pitch) | 2,00 mm |
| Anzahl der Reihen | 1 |
| Anzahl der Kontakte pro Reihe | 4 |
| Montagerichtung | Gerade (Straight) |
| Gehäusematerial | PBT (Polybutylenterephthalat) – Hohe thermische und elektrische Isolation. |
| Kontaktmaterial | Kupferlegierung mit galvanischer Oberflächenbehandlung (z.B. Zinn oder Gold) für optimale Leitfähigkeit und Korrosionsbeständigkeit. |
| Maximale Betriebstemperatur | Typischerweise 105°C bis 125°C, abhängig von der genauen Spezifikation des PBT-Materials. |
| Isolationswiderstand | > 1 GΩ (bei 500V DC) – Zeigt exzellente Isolationseigenschaften. |
| Strombelastbarkeit pro Kontakt | Die genaue Strombelastbarkeit variiert je nach Kontaktdesign und Material, ist jedoch typischerweise für Signal- und geringe Leistungsanwendungen im Bereich von einigen 100 mA bis zu 1-2 A ausgelegt. |
| Schutzart (falls relevant) | Das Grundprodukt bietet keine explizite IP-Schutzart, kann aber in geschützten Gehäusen integriert werden. |
Einsatzmöglichkeiten für höchste Ansprüche
Die MPE 156-1-004 Buchsenleisten sind universell einsetzbar, wo eine präzise und stabile Schnittstelle auf Leiterplatten benötigt wird. Sie eignen sich hervorragend für die Anbindung von Sensoren, Aktoren, Displays oder Kommunikationsmodulen. In der Robotik und Automatisierungstechnik sorgen sie für zuverlässige Verbindungen, selbst unter Vibrationsbelastung. Auch im Bereich des Prototypings und der schnellen Entwicklung (Rapid Prototyping) bieten sie eine robuste Basis für den Aufbau von Testschaltungen und die Validierung von Designs. Die gerade Formgebung erleichtert die Durchkontaktierung und Lötung auf einseitigen oder zweiseitigen Leiterplatten und ermöglicht eine ordentliche Verlegung von Kabeln und Leitungen.
FAQ – Häufig gestellte Fragen zu MPE 156-1-004 – Buchsenleisten 2,00 mm, 1X04, gerade
Welche Art von Steckern kann ich mit der MPE 156-1-004 Buchsenleiste verwenden?
Die MPE 156-1-004 Buchsenleiste ist für die Verwendung mit Standard-Stiftleisten mit einem Rastermaß von 2,00 mm konzipiert. Dies umfasst sowohl gerade als auch gewinkelte Stiftleisten, je nach den Anforderungen Ihrer Anwendung und dem Platzangebot auf der Leiterplatte.
Ist das Material der Buchsenleiste beständig gegen Lötdämpfe und hohe Temperaturen?
Ja, das Gehäusematerial besteht aus PBT (Polybutylenterephthalat), welches speziell für seine hohe Temperaturbeständigkeit und Beständigkeit gegen Lötdämpfe bekannt ist. Dies gewährleistet eine problemlose Verarbeitung während des Lötprozesses und eine Langlebigkeit auch bei höheren Betriebstemperaturen.
Wie wird die elektrische Verbindung durch die Buchsenleiste gewährleistet?
Die elektrische Verbindung wird durch die präzise gefertigten Kontakte der Buchsenleiste hergestellt, die beim Einführen einer kompatiblen Stiftleiste eine formschlüssige und elektrisch leitende Verbindung eingehen. Die galvanische Oberflächenbeschichtung der Kontakte sorgt für einen geringen Übergangswiderstand und schützt vor Oxidation.
Eignet sich diese Buchsenleiste auch für Hochfrequenzanwendungen?
Für reine Hochfrequenzanwendungen, bei denen eine sehr geringe Impedanzkontrolle und Abschirmung erforderlich ist, sind spezielle HF-Steckverbinder oft besser geeignet. Die MPE 156-1-004 Buchsenleiste ist jedoch für allgemeine Signalübertragung und auch für Datenübertragungen im niedrigen bis mittleren Frequenzbereich, wo die genannten Vorteile der Präzision und Zuverlässigkeit im Vordergrund stehen, sehr gut geeignet.
Wie viele Lötpunkte sind für die Montage der MPE 156-1-004 Buchsenleiste auf einer Leiterplatte erforderlich?
Für die MPE 156-1-004 Buchsenleiste mit 1×04 Kontakten sind insgesamt 4 Lötpunkte erforderlich, da jeder Kontakt eine eigene Durchkontaktierung auf der Leiterplatte benötigt.
Kann ich die Buchsenleiste selbst auf meiner Leiterplatte montieren?
Ja, die gerade Ausführung der MPE 156-1-004 Buchsenleiste ist für die Montage auf Leiterplatten durch konventionelle Lötverfahren konzipiert. Mit geeigneter Lötstation und etwas Erfahrung ist die Montage unkompliziert möglich.
Bietet Lan.de auch passende Stiftleisten oder Kabel für diese Buchsenleiste an?
Lan.de führt ein breites Sortiment an Verbindungskomponenten. Wir empfehlen Ihnen, in unseren Kategorien für Stiftleisten und Flachbandkabel nach passenden Artikeln mit einem Rastermaß von 2,00 mm zu suchen, um eine vollständige und kompatible Lösung für Ihr Projekt zu finden.
