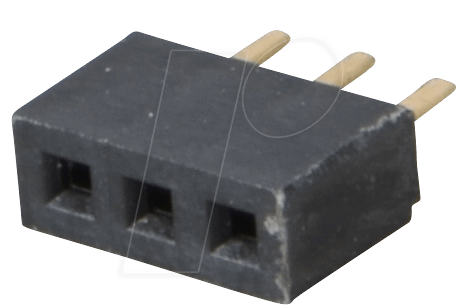

MPE 156-1-003: Präzisions-Buchsenleisten für zuverlässige Verbindungen
Sie suchen nach einer robusten und präzisen Lösung zur Verdrahtung und Signalübertragung in Ihren elektronischen Projekten oder Geräten? Die MPE 156-1-003 Buchsenleisten mit einem Rastermaß von 2,00 mm und einer 1×03-Belegung in gerader Ausführung bieten eine exzellente Wahl für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die Wert auf Zuverlässigkeit und Langlebigkeit legen. Diese Buchsenleisten sind konzipiert, um eine stabile und sichere Steckverbindung zu gewährleisten, die auch unter anspruchsvollen Bedingungen Bestand hat.
Überlegene Konnektivität mit MPE 156-1-003
Im Vergleich zu Standardlösungen, die oft Kompromisse bei Materialqualität oder Fertigungsgenauigkeit eingehen, setzt die MPE 156-1-003 Buchsenleiste auf höchste Standards. Das 2,00 mm Rastermaß ermöglicht eine hohe Packungsdichte auf Platinen und in Gehäusen, während die gerade Ausführung eine einfache und intuitive Montage sowie eine klare Kabelorganisation unterstützt. Die sorgfältige Auswahl der Materialien und die präzise Fertigung sorgen für eine geringe Übergangswiderstand und eine optimale Signalintegrität, was gerade in anspruchsvollen Schaltungen mit hohen Frequenzen oder geringen Spannungen von entscheidender Bedeutung ist.
Technische Spezifikationen und Qualitätsmerkmale
Die MPE 156-1-003 Buchsenleisten zeichnen sich durch ihre spezifischen technischen Eigenschaften aus, die sie zu einer erstklassigen Komponente für Ihre Elektronikanwendungen machen. Die geradlinige Bauform mit einer einzelnen Reihe von Kontakten und einer Pin-Anzahl von 3 ermöglicht eine flexible Integration in verschiedenste Schaltungsdesigns. Das Rastermaß von 2,00 mm ist ideal für platzsparende Layouts, ohne dabei die Handhabung oder Lötbarkeit zu beeinträchtigen. Die robuste Konstruktion gewährleistet eine mechanische Stabilität, die auch bei häufigem Stecken und Trennen der Verbindungen gewährleistet ist.
Vorteile der MPE 156-1-003 Buchsenleisten
- Hohe Kontaktsicherheit: Die präzise gefertigten Kontakte sorgen für einen festen und zuverlässigen Sitz, minimieren Wackelkontakte und sichern eine stabile Signalübertragung.
- Kompaktes Design: Das 2,00 mm Rastermaß ermöglicht eine hohe Kontaktdichte und somit platzsparende Integrationen auf Leiterplatten und in Gehäusen.
- Optimale Signalintegrität: Geringe Übergangswiderstände und eine hohe Beständigkeit gegenüber elektrischen Störungen tragen zur zuverlässigen Signalverarbeitung bei.
- Langlebigkeit und Robustheit: Hochwertige Materialien und eine sorgfältige Verarbeitung gewährleisten eine lange Lebensdauer, auch bei häufiger Beanspruchung.
- Einfache Montage: Die gerade Ausführung und das standardisierte Rastermaß erleichtern das Bestücken von Leiterplatten und die Verdrahtung.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Elektronikprojekten, von Prototypenbau bis hin zu Serienproduktionen in verschiedensten Branchen.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Buchsenleiste (Female Header) |
| Modellnummer | MPE 156-1-003 |
| Rastermaß (Pitch) | 2,00 mm |
| Anzahl der Reihen | 1 |
| Anzahl der Pins | 3 |
| Ausrichtung | Gerade (Right Angle / Straight) |
| Gehäusematerial | Hochtemperatur-Kunststoff (typischerweise PBT oder ähnliches, resistent gegen Löttemperaturen und mechanische Beanspruchung) |
| Kontaktmaterial | Kupferlegierung (oft mit Nickel- und/oder Goldoberfläche für verbesserte Leitfähigkeit und Korrosionsbeständigkeit) |
| Elektrische Nennwerte | Typischerweise ausgelegt für Ströme bis zu 1A und Spannungen bis zu 125V AC/DC (genaue Werte können je nach Hersteller spezifiziert sein und sollten im Datenblatt geprüft werden). |
| Betriebstemperatur | Variiert, aber üblicherweise im Bereich von -40°C bis +105°C, was eine breite Einsatzfähigkeit gewährleistet. |
| Isolationswiderstand | Sehr hoch, typischerweise > 1000 MΩ, um elektrische Leckage zu verhindern. |
| Mechanische Lebensdauer | Ausgelegt für eine hohe Anzahl von Steckzyklen, oft 500 oder mehr, was auf die Qualität der Kontakte und des Gehäuses hinweist. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die MPE 156-1-003 Buchsenleisten finden breite Anwendung in einer Vielzahl von elektronischen Systemen. Ihre Präzision und Zuverlässigkeit machen sie zur idealen Wahl für:
- Prototypenentwicklung und Schaltungsdesign: Ermöglicht schnelles und flexibles Aufbauen und Testen von Schaltungen.
- Industrielle Steuerungen: Zuverlässige Verbindungen in rauen Umgebungen für Sensorik, Aktuatorik und Bussysteme.
- Automobil-Elektronik: Stabile Verbindungen, die Vibrationen und Temperaturschwankungen standhalten.
- Medizintechnik: Wo höchste Zuverlässigkeit und Signalintegrität unerlässlich sind.
- Verbraucher-Elektronik: In Geräten, bei denen Langlebigkeit und eine sichere Verbindung gewährleistet sein müssen.
- Embedded Systems: Für die Verbindung von Mikrocontrollern mit Peripheriegeräten oder Sensoren.
- Datenerfassungssysteme: Gewährleistet eine störungsfreie Übertragung von Messdaten.
Präzisionsfertigung für optimale Leistung
Die Fertigung der MPE 156-1-003 Buchsenleisten unterliegt strengen Qualitätskontrollen. Das Gehäusematerial, oft ein Hochtemperatur-Thermoplast wie PBT (Polybutylenterephthalat), bietet eine ausgezeichnete thermische Stabilität und mechanische Festigkeit, was besonders beim Lötprozess von Vorteil ist. Die Kontakte selbst bestehen in der Regel aus einer hochwertigen Kupferlegierung, die für ihre gute Leitfähigkeit bekannt ist. Oftmals werden diese Kontakte zusätzlich mit einer Nickel- und/oder Goldbeschichtung versehen. Die Nickelschicht dient als Barriere gegen Korrosion und verbessert die Lötbarkeit, während eine Goldbeschichtung, insbesondere an den Kontaktflächen, die elektrische Leitfähigkeit weiter erhöht, den Verschleiß reduziert und eine langfristig stabile Verbindung sicherstellt. Das 2,00 mm Rastermaß ist präzise eingehalten, um eine exakte Paarung mit den entsprechenden Stiftleisten zu garantieren und jegliches Spiel zu minimieren, das zu ungewollten Kontakten oder schlechter Signalqualität führen könnte.
Häufig gestellte Fragen zu MPE 156-1-003 – Buchsenleisten 2,00 mm, 1X03, gerade
Was ist das Hauptmerkmal des Rastermaßes von 2,00 mm?
Das Rastermaß von 2,00 mm bezieht sich auf den Abstand zwischen den Mittelpunkten benachbarter Kontakte auf der Buchsenleiste. Dieses relativ kleine Rastermaß ermöglicht eine hohe Kontaktdichte auf kleinem Raum, was besonders vorteilhaft ist, wenn auf Leiterplatten oder in Gehäusen Platz gespart werden muss, ohne dabei die Handhabung oder Lötbarkeit zu beeinträchtigen.
Welche Vorteile bietet die gerade Ausführung dieser Buchsenleiste?
Die gerade Ausführung, auch als „straight“ oder „vertical“ bezeichnet, bedeutet, dass die Kontakte senkrecht zur Leiterplatte verlaufen. Dies vereinfacht die Montage auf der Platine und ermöglicht eine klare und ordentliche Verdrahtung von oben. Sie ist ideal für Anwendungen, bei denen die Kabel nach oben oder unten von der Platine weggeführt werden sollen.
Sind die Kontakte dieser Buchsenleiste vergoldet und warum ist das wichtig?
Die Kontakte sind in der Regel mit einer hochwertigen Beschichtung, oft Gold, versehen. Eine Vergoldung verbessert die elektrische Leitfähigkeit, reduziert den Übergangswiderstand und schützt die Kontakte vor Oxidation und Korrosion. Dies gewährleistet eine zuverlässige und stabile Signalübertragung über die gesamte Lebensdauer der Buchsenleiste, selbst unter ungünstigen Umgebungsbedingungen.
Wie wird die mechanische Stabilität der MPE 156-1-003 Buchsenleiste gewährleistet?
Die mechanische Stabilität wird durch die Verwendung von robusten Hochtemperatur-Kunststoffen für das Gehäuse und die präzise gefertigten Kontakte sichergestellt. Das Gehäusematerial ist so gewählt, dass es den thermischen Belastungen beim Löten standhält und auch bei häufigem Stecken und Trennen der Verbindungen seine Form und Funktion behält.
Für welche Arten von Projekten sind diese Buchsenleisten am besten geeignet?
Diese Buchsenleisten eignen sich hervorragend für eine breite Palette von Projekten, die eine präzise und zuverlässige elektrische Verbindung erfordern. Dazu gehören Prototypenentwicklung, industrielle Automatisierung, Embedded Systems, IoT-Geräte, Messtechnik und jegliche Anwendung, bei der hohe Anforderungen an die Signalintegrität und die Lebensdauer der Verbindung gestellt werden.
Was bedeutet „1X03“ in der Produktbezeichnung?
Die Angabe „1X03“ bedeutet, dass die Buchsenleiste eine einzelne Reihe von Kontakten (1X) mit insgesamt drei Kontakten (03) hat. Dies beschreibt die Konfiguration der Leiste und wie sie auf einer Platine platziert und verdrahtet wird.
Sind diese Buchsenleisten mit Stiftleisten anderer Hersteller kompatibel?
Bei einem standardisierten Rastermaß von 2,00 mm und einer klaren Konfiguration wie 1×03 ist die Kompatibilität mit Stiftleisten, die denselben Spezifikationen entsprechen, in der Regel sehr hoch. Es ist jedoch immer ratsam, die genauen Spezifikationen der zu verwendenden Stiftleisten zu überprüfen, um eine optimale Passform und Funktion sicherzustellen.
