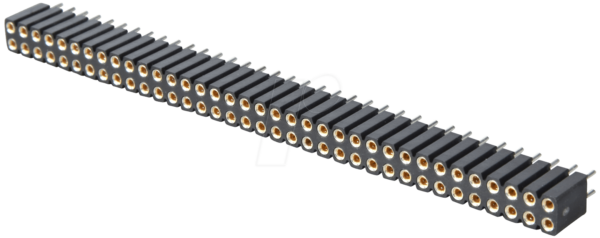

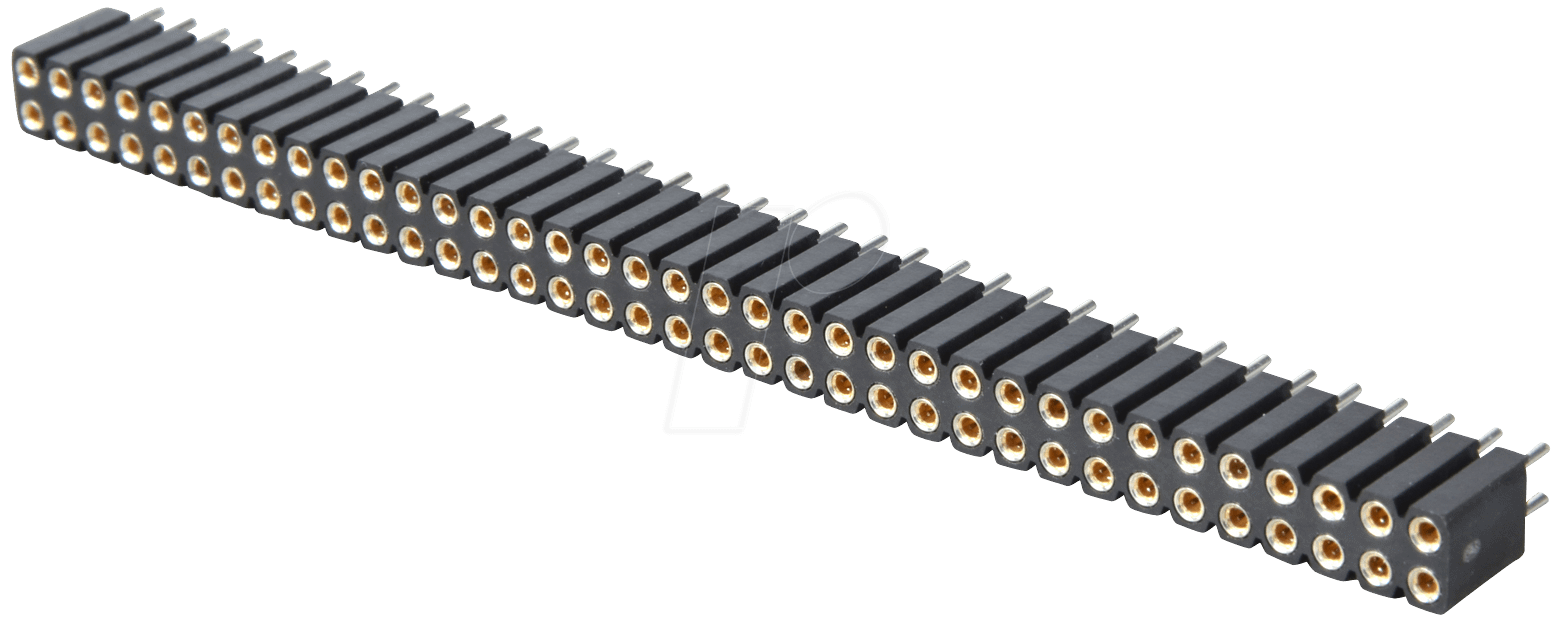

MPE 115-3-072 – Präzisions-Buchsenleisten 2,54 mm, 2X36, gerade: Die Essenz für Ihre Elektronikprojekte
Für Entwickler, Ingenieure und Hobbyisten, die auf höchste Präzision und Zuverlässigkeit bei der Verbindung von elektronischen Komponenten angewiesen sind, bietet die MPE 115-3-072 Präzisions-Buchsenleiste die ideale Lösung. Sie schließt die Lücke zwischen Leiterplatten und Steckverbindern mit einer außergewöhnlichen Passgenauigkeit und Robustheit, die Standardlösungen oft vermissen lassen. Wenn es auf eine sichere und stabile elektrische Verbindung ankommt, die auch anspruchsvollen Umgebungen standhält, ist diese Buchsenleiste Ihre erste Wahl.
Präzision und Zuverlässigkeit für anspruchsvolle Verbindungen
Die MPE 115-3-072 zeichnet sich durch ihre außergewöhnliche Maßhaltigkeit und Fertigungspräzision aus. Der Pin-Raster von 2,54 mm ist ein Industriestandard, der eine universelle Kompatibilität mit einer Vielzahl von Header-Typen und Steckverbindern gewährleistet. Die gerade Ausführung mit 2X36 Kontakten (insgesamt 72 Pins) ermöglicht eine dichte und effiziente Bestückung, ideal für komplexe Schaltungen und kompakte Designs. Die hochwertigen Materialien und die sorgfältige Verarbeitung garantieren eine dauerhafte Kontaktstabilität und minimieren Signalverluste, was sie zu einer überlegenen Alternative zu weniger präzisen oder minderwertigen Buchsenleisten macht.
Konstruktionsmerkmale für maximale Performance
Die Konstruktion der MPE 115-3-072 wurde mit Blick auf Langlebigkeit und Funktionalität optimiert. Jeder einzelne Kontakt ist präzise gefertigt, um einen sicheren und festen Sitz zu gewährleisten. Das robuste Gehäusematerial schützt die Kontakte vor mechanischer Beschädigung und Umwelteinflüssen, während die klare Pin-Anordnung eine einfache und fehlerfreie Bestückung auf der Leiterplatte ermöglicht. Diese Buchsenleiste ist nicht nur ein Bauteil, sondern ein integraler Bestandteil einer zuverlässigen Schaltungsarchitektur.
Vorteile der MPE 115-3-072 Präzisions-Buchsenleisten
- Exakte Maßhaltigkeit: Der 2,54 mm Raster ermöglicht eine perfekte Passform und verhindert Wackelkontakte.
- Hohe Kontaktzahl: 2X36 Kontakte bieten umfangreiche Anschlussmöglichkeiten für komplexe Projekte.
- Robuste Bauweise: Hochwertige Materialien und solide Verarbeitung für eine lange Lebensdauer.
- Optimierte Signalintegrität: Minimale Signalverluste durch präzise gefertigte Kontakte.
- Universelle Kompatibilität: Standard-Rastermaß für einfache Integration in bestehende Designs.
- Einfache Montage: Klare Anordnung und robustes Gehäuse erleichtern das Löten und die Bestückung.
- Zuverlässige Verbindungen: Perfekt für kritische Anwendungen, bei denen Ausfall nicht tolerierbar ist.
Technische Spezifikationen und Materialbeschaffenheit
Die MPE 115-3-072 Präzisions-Buchsenleiste steht für Ingenieurskunst auf höchstem Niveau. Das Herzstück des Produkts bilden die präzise gefertigten Kontakte, die für eine optimale elektrische Leitfähigkeit und mechanische Stabilität ausgelegt sind. Das Gehäusematerial ist sorgfältig ausgewählt, um sowohl thermische als auch mechanische Belastungen standzuhalten und gleichzeitig eine sichere Isolierung zu gewährleisten.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Präzisions-Buchsenleiste |
| Modellnummer | MPE 115-3-072 |
| Pin-Raster | 2,54 mm |
| Anzahl der Reihen | 2 |
| Anzahl der Pins pro Reihe | 36 |
| Gesamtanzahl Pins | 72 |
| Ausrichtung | Gerade |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PBT oder LCP für hohe Temperaturbeständigkeit und mechanische Festigkeit) |
| Kontaktmaterial | Legierte Kupferlegierung mit hochleitfähiger Oberflächenveredelung (z.B. verzinnt oder vergoldet für verbesserte Leitfähigkeit und Korrosionsbeständigkeit) |
| Maximale Strombelastbarkeit (pro Pin) | Typischerweise 1A bis 3A, abhängig von Material und Umgebungstemperatur |
| Betriebstemperaturbereich | Sehr breit, oft von -40°C bis +105°C, je nach Gehäusematerial |
| Isolationswiderstand | Hoher Wert (typischerweise > 1000 MΩ bei 500V DC) |
| Einsatzmöglichkeiten | Prototypenentwicklung, Embedded Systems, industrielle Automatisierung, Mess- und Regeltechnik, Telekommuni¬kationsgeräte |
Anwendungsbereiche und Integration
Die MPE 115-3-072 Präzisions-Buchsenleiste ist ein Eckpfeiler in zahlreichen Elektronikanwendungen, wo Zuverlässigkeit an erster Stelle steht. Ihre präzise Konstruktion macht sie zur idealen Wahl für das Prototyping, wo flexible und wiederholbare Verbindungen unerlässlich sind. In industriellen Steuerungs- und Automatisierungssystemen sorgt die robuste Bauweise für einen störungsfreien Betrieb auch unter widrigen Bedingungen. Für Entwickler von Embedded Systems bietet die hohe Pin-Dichte eine effiziente Raumnutzung auf der Leiterplatte, ohne Kompromisse bei der Signalqualität eingehen zu müssen.
Die gerade Ausführung vereinfacht die Montage und ermöglicht eine saubere Verlegung von Kabelbäumen oder die direkte Bestückung von Flachbandkabeln über passende Adapter. Die Kompatibilität mit dem 2,54 mm Raster ermöglicht den Einsatz einer breiten Palette von Steckern und Kabeln, was die Designflexibilität maximiert. Ob in der Messtechnik, wo präzise Datenerfassung entscheidend ist, oder in der Telekommunikation, wo stabile Verbindungen die Grundvoraussetzung für eine zuverlässige Kommunikation bilden – die MPE 115-3-072 liefert konstant überzeugende Leistung.
Häufig gestellte Fragen (FAQ)
Was ist der Vorteil einer Präzisions-Buchsenleiste gegenüber einer Standard-Buchsenleiste?
Präzisions-Buchsenleisten wie die MPE 115-3-072 zeichnen sich durch engere Toleranzen in der Fertigung aus. Dies führt zu einer besseren Passgenauigkeit, geringeren Kontaktwiderständen, verbesserter mechanischer Stabilität und damit zu einer höheren Zuverlässigkeit und längeren Lebensdauer der elektrischen Verbindung. Sie sind oft aus hochwertigeren Materialien gefertigt und auf eine höhere Belastbarkeit ausgelegt.
Für welche Anwendungen ist die MPE 115-3-072 Präzisions-Buchsenleiste besonders geeignet?
Diese Buchsenleiste eignet sich hervorragend für professionelle Anwendungen, die höchste Ansprüche an Zuverlässigkeit und Präzision stellen. Dazu gehören insbesondere Prototypenentwicklung, industrielle Steuerungs- und Automatisierungssysteme, Mess- und Regeltechnik, Telekommunikationsinfrastruktur, Embedded Systems und alle Bereiche, in denen Signalintegrität und mechanische Robustheit von entscheidender Bedeutung sind.
Ist die MPE 115-3-072 mit anderen Steckern auf dem Markt kompatibel?
Ja, die Buchsenleiste ist mit dem 2,54 mm Pin-Raster konzipiert, was einem weit verbreiteten Industriestandard entspricht. Sie ist daher kompatibel mit den meisten Steckern und Headern, die ebenfalls diesen Rastermaß verwenden, wie z.B. Stiftleisten (Header) mit 2,54 mm Raster.
Wie wird die MPE 115-3-072 auf der Leiterplatte befestigt?
Die MPE 115-3-072 ist in der Regel für das Durchstecklöten (Through-Hole Technology, THT) auf Leiterplatten ausgelegt. Die Pins werden durch die vorgesehenen Bohrungen auf der Leiterplatte gesteckt und anschließend auf der Lötseite verbunden, was eine mechanisch sehr stabile Verbindung gewährleistet.
Welche Art von Materialien werden für die Kontakte und das Gehäuse verwendet?
Typischerweise werden für die Kontakte legierte Kupferlegierungen verwendet, die eine hohe elektrische Leitfähigkeit und gute mechanische Eigenschaften aufweisen. Diese werden oft mit einer Beschichtung aus Zinn oder Gold versehen, um Korrosion zu verhindern und die Leitfähigkeit weiter zu verbessern. Das Gehäuse besteht in der Regel aus einem Hochtemperatur-Kunststoff wie PBT (Polybutylenterephthalat) oder LCP (Liquid Crystal Polymer), um thermische Belastungen und chemische Einflüsse zu widerstehen.
Bietet die gerade Ausführung bestimmte Vorteile gegenüber einer gewinkelten Version?
Die gerade Ausführung der Buchsenleiste ermöglicht eine lineare und flache Anbindung von Komponenten oder Kabeln parallel zur Leiterplatte. Dies kann die Platzersparnis auf der Leiterplatte und eine einfachere Führung von Kabelbäumen unterstützen. Sie ist oft die bevorzugte Wahl, wenn die Bauteile direkt übereinander angeordnet werden sollen.
Was bedeutet die Angabe „2X36“?
Die Angabe „2X36“ bedeutet, dass die Buchsenleiste zwei Reihen von Kontakten aufweist, wobei jede Reihe 36 Pins hat. Daraus ergibt sich eine Gesamtzahl von 72 Pins (2 Reihen 36 Pins/Reihe), die für Anschlusszwecke zur Verfügung stehen.
