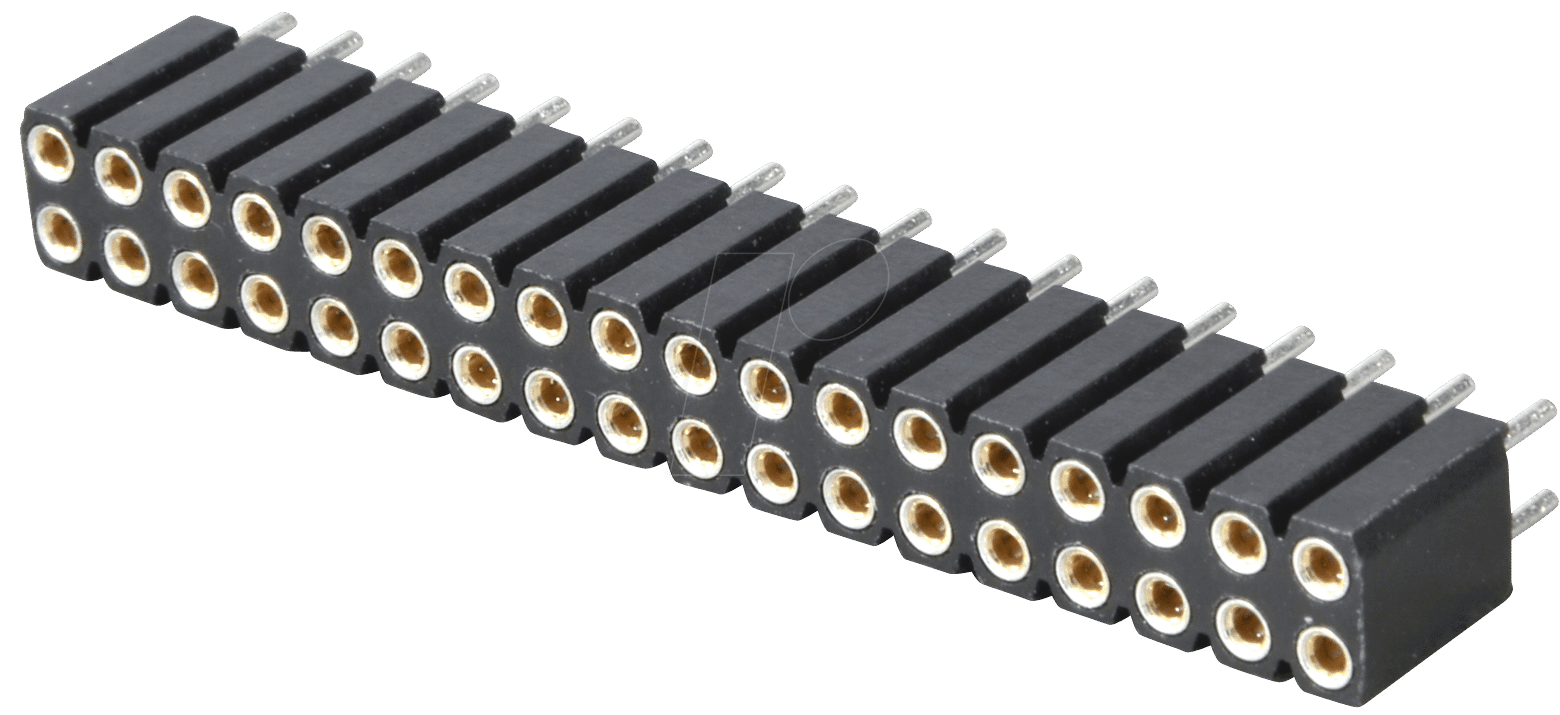

MPE 115-3-036 – Präzisions-Buchsenleisten 2,54 mm, 2X18, gerade: Die Fundamentale Verbindungslösung für Anspruchsvolle Elektronikprojekte
Suchen Sie nach einer zuverlässigen und präzisen Lösung für die Verbindung Ihrer elektronischen Komponenten? Die MPE 115-3-036 Präzisions-Buchsenleisten im 2,54 mm Raster, mit 2×18 Kontakten und gerader Ausrichtung, sind die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die höchste Anforderungen an Stabilität, Signalintegrität und Langlebigkeit stellen. Diese Buchsenleisten schließen die Lücke zwischen Leiterplatten und Steckverbindern mit unübertroffener Genauigkeit und sorgen für eine stabile und zuverlässige elektrische Schnittstelle.
Präzision und Zuverlässigkeit für Professionelle Anwendungen
Im Herzen jedes hochwertigen Elektroniksystems steht die Qualität der Verbindungen. Die MPE 115-3-036 Serie wurde entwickelt, um die inhärenten Schwächen weniger präziser Buchsenleisten zu überwinden. Mit einem engen Kontaktraster von 2,54 mm und einer präzisen Kontaktführung minimieren diese Buchsenleisten unerwünschte Übergangswiderstände und Signalreflexionen, die gerade bei Hochfrequenzanwendungen oder empfindlichen analogen Signalen kritisch sind. Die gerade Bauform mit 2×18 Kontakten bietet eine hohe Kontaktdichte und Flexibilität für vielfältige Konfigurationen auf Leiterplatten.
Konstruktionsmerkmale für Überlegene Leistung
- Optimiertes Kontaktraster: Das 2,54 mm Raster ist ein Industriestandard, der eine ausgezeichnete Balance zwischen Kontaktdichte und einfacher Handhabung bietet. Dies ermöglicht eine platzsparende Bestückung von Leiterplatten, ohne die Integrität der Verbindung zu beeinträchtigen.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, garantieren diese Buchsenleisten eine mechanische Stabilität und Beständigkeit gegenüber Umwelteinflüssen, die für den langlebigen Einsatz in professionellen Umgebungen unerlässlich ist.
- Gerade Pin-Ausrichtung: Die gerade Anordnung der Pins erleichtert die präzise Bestückung auf der Leiterplatte und sorgt für eine parallele Ausrichtung der angeschlossenen Kabel oder Stecker, was mechanische Belastungen reduziert und die Lebensdauer der Verbindung erhöht.
- Hohe Kontaktzuverlässigkeit: Die Präzision der Buchsenleisten gewährleistet einen festen und sicheren Sitz von Steckern, was flackernde Kontakte oder Signalverluste, die bei minderwertigen Produkten auftreten können, effektiv verhindert.
- Vielseitige Anwendungsmöglichkeiten: Ob in der industriellen Automatisierung, im Prototypenbau, in der Messtechnik oder in komplexen Embedded-Systemen – die MPE 115-3-036 Buchsenleisten sind eine fundamentale Komponente für zuverlässige Schnittstellen.
- Strukturierte Kontaktführung: Die präzise gefertigten Buchsenöffnungen und die darauf abgestimmten Pins der Gegenstecker sorgen für einen definierten Anpressdruck und minimieren somit den Verschleiß über zahlreiche Steckzyklen hinweg.
Technische Spezifikationen und Materialqualität
Die MPE 115-3-036 Präzisions-Buchsenleisten zeichnen sich durch ihre sorgfältige Materialauswahl und präzise Fertigung aus, die direkt zur Zuverlässigkeit und Leistungsfähigkeit beitragen. Das Gehäusematerial ist typischerweise ein Hochtemperatur-Thermoplast, das sowohl elektrische Isolation als auch mechanische Festigkeit bietet und den Anforderungen von Lötprozessen standhält. Die Kontakte selbst bestehen aus einer Kupferlegierung, die für ihre gute Leitfähigkeit und Lötbarkeit bekannt ist. Eine Oberflächenveredelung, oft mit Gold oder einer Zinnlegierung, schützt die Kontakte vor Korrosion und gewährleistet eine überragende Leitfähigkeit über einen langen Zeitraum. Die zweireihige Anordnung mit 18 Kontakten pro Reihe ermöglicht eine hohe Anschlussdichte bei gleichzeitiger einfacherer Handhabung im Vergleich zu einreihigen Lösungen mit gleicher Gesamtzahl an Kontakten.
| Merkmal | Beschreibung |
|---|---|
| Hersteller-Teilenummer | MPE 115-3-036 |
| Typ | Präzisions-Buchsenleiste |
| Kontaktabstand (Raster) | 2,54 mm |
| Anzahl der Reihen | 2 |
| Anzahl der Kontakte pro Reihe | 18 |
| Gesamtzahl der Kontakte | 36 |
| Bauform | Gerade |
| Gehäusematerial | Hochtemperatur-Thermoplast (typisch PBT, LCP oder ähnliches für hohe thermische und mechanische Beständigkeit) |
| Kontaktmaterial | Kupferlegierung mit hoher Leitfähigkeit (z.B. Messing oder Phosphorbronze) |
| Oberflächenveredelung der Kontakte | Vergoldet oder verzinnt für optimale Leitfähigkeit und Korrosionsschutz |
| Elektrische Belastbarkeit | Standard-Nennstrom für 2,54 mm Raster, spezifikationsabhängig (typisch 1A bis 3A pro Kontakt) |
| Temperaturbereich | Typischerweise -40°C bis +105°C, abhängig vom Gehäusematerial und den Spezifikationen |
| Isolationswiderstand | > 1000 MΩ bei 500 V DC |
| Durchgangswiderstand | < 20 mΩ nach erstmaligem Stecken |
Anwendungsgebiete und Integrationspotential
Die MPE 115-3-036 Präzisions-Buchsenleisten sind aufgrund ihrer robusten Bauweise und der hohen Präzision universell einsetzbar. Sie eignen sich hervorragend für:
- Prototypenentwicklung und Testaufbauten: Ermöglichen schnelle und sichere Verbindungen für den Aufbau und die Überprüfung von Schaltungen.
- Industrielle Steuerungs- und Automatisierungssysteme: Bieten eine zuverlässige Schnittstelle für Sensoren, Aktoren und Kommunikationsmodule, wo Ausfallssicherheit oberste Priorität hat.
- Embedded Systems und Mikrocontroller-Projekte: Ideal für den Anschluss von externen Modulen wie Displays, Speichermedien oder Erweiterungsplatinen an Mikrocontroller-Boards.
- Audio- und Videoverarbeitung: Die hohe Signalintegrität unterstützt den störungsfreien Transport von analogen und digitalen Audiosignalen sowie von Videosignalen bei entsprechenden Auflösungen und Übertragungsraten.
- Telekommunikationsinfrastruktur: Als Bauteil in modularen Systemen zur Datenweiterleitung und Signalaufbereitung.
- Medizintechnik: Wo Zuverlässigkeit und Präzision für die Funktionalität und Sicherheit von Geräten entscheidend sind.
- Labormessgeräte und Analyseinstrumente: Gewährleisten die genaue Erfassung und Weiterleitung von Messdaten.
Die gerade Ausrichtung der Buchsenleiste erleichtert zudem die Montage von Kabeln mit vorgestanzten Steckern oder die direkte Verdrahtung, was den Integrationsaufwand reduziert und die Fehleranfälligkeit im manuellen Prozess minimiert. Die standardisierte Kontaktgeometrie stellt die Kompatibilität mit einer breiten Palette von Steckverbindern sicher, was die Flexibilität in der Systemintegration weiter erhöht.
FAQ – Häufig gestellte Fragen zu MPE 115-3-036 – Präz.-Buchsenleisten 2,54 mm, 2X18, gerade
Was bedeutet das Rastermaß von 2,54 mm genau?
Das Rastermaß von 2,54 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Dieser Wert ist ein gängiger Standard in der Elektronik und ermöglicht eine hohe Kontaktdichte auf der Leiterplatte, während er gleichzeitig eine einfache Handhabung und Lötbarkeit gewährleistet. Er entspricht exakt 0,1 Zoll.
Welche Art von Steckern können mit dieser Buchsenleiste verwendet werden?
Mit dieser Buchsenleiste können Sie Standard-Steckverbinder mit einem passenden Kontaktraster von 2,54 mm und einer entsprechenden Pin-Anzahl verwenden. Dazu gehören typischerweise Stiftleisten (male headers) mit gerader oder abgewinkelter Pin-Ausrichtung, sowie verschiedene Arten von Flachbandkabeln mit passenden Steckern.
Ist die Buchsenleiste für den Einsatz in rauen Umgebungen geeignet?
Die MPE 115-3-036 Buchsenleisten sind aus hochwertigen Materialien gefertigt, die eine gute mechanische Stabilität und Beständigkeit gegenüber Umwelteinflüssen bieten. Für extrem raue Umgebungen mit extremen Temperaturen, Feuchtigkeit oder aggressiven Chemikalien sollten jedoch spezifische, für solche Bedingungen entwickelte Steckverbinder und Gehäuse in Betracht gezogen werden.
Wie wird die Buchsenleiste auf der Leiterplatte befestigt?
Die MPE 115-3-036 Buchsenleisten werden in der Regel durch Lötverbindungen auf der Leiterplatte montiert. Die Pins werden durch die vorgesehenen Löcher (Through-Hole Technology – THT) auf der Leiterplatte gesteckt und anschließend durch Löten fixiert, was eine mechanisch stabile und elektrisch leitende Verbindung schafft.
Welchen Vorteil bietet die zweireihige Bauform gegenüber einer einreihigen Lösung mit gleicher Kontaktanzahl?
Die zweireihige Bauform mit 2×18 Kontakten bietet eine gleichmäßigere Verteilung der Kontakte über eine größere Fläche, was die mechanische Belastung auf die Leiterplatte reduziert. Zudem erleichtert sie oft die Verdrahtung und Organisation von Kabeln, da die Anschlüsse übersichtlicher angeordnet sind.
Welche maximale Stromstärke kann pro Kontakt dieser Buchsenleiste verarbeitet werden?
Die maximale Strombelastbarkeit pro Kontakt hängt von den spezifischen Materialeigenschaften und der Geometrie ab, liegt aber für Buchsenleisten im 2,54 mm Raster typischerweise im Bereich von 1 Ampere bis 3 Ampere. Für genaue Werte sollten die detaillierten technischen Daten des Herstellers konsultiert werden, die jedoch im Rahmen der allgemeinen Spezifikationen für diese Produktkategorie liegen.
Sind die Kontakte gegen Korrosion geschützt?
Ja, die Kontakte sind in der Regel mit einer Oberflächenveredelung wie Vergoldung oder Verzinnung versehen. Diese Schicht schützt die leitfähige Kupferlegierung vor Oxidation und Korrosion und stellt somit eine überragende Leitfähigkeit und eine lange Lebensdauer der Verbindung sicher.
