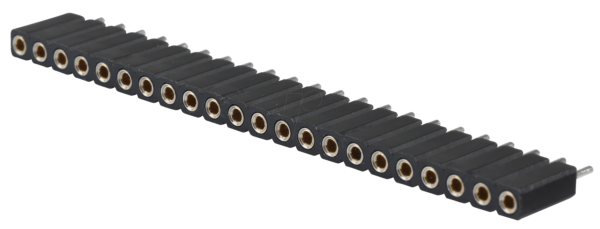

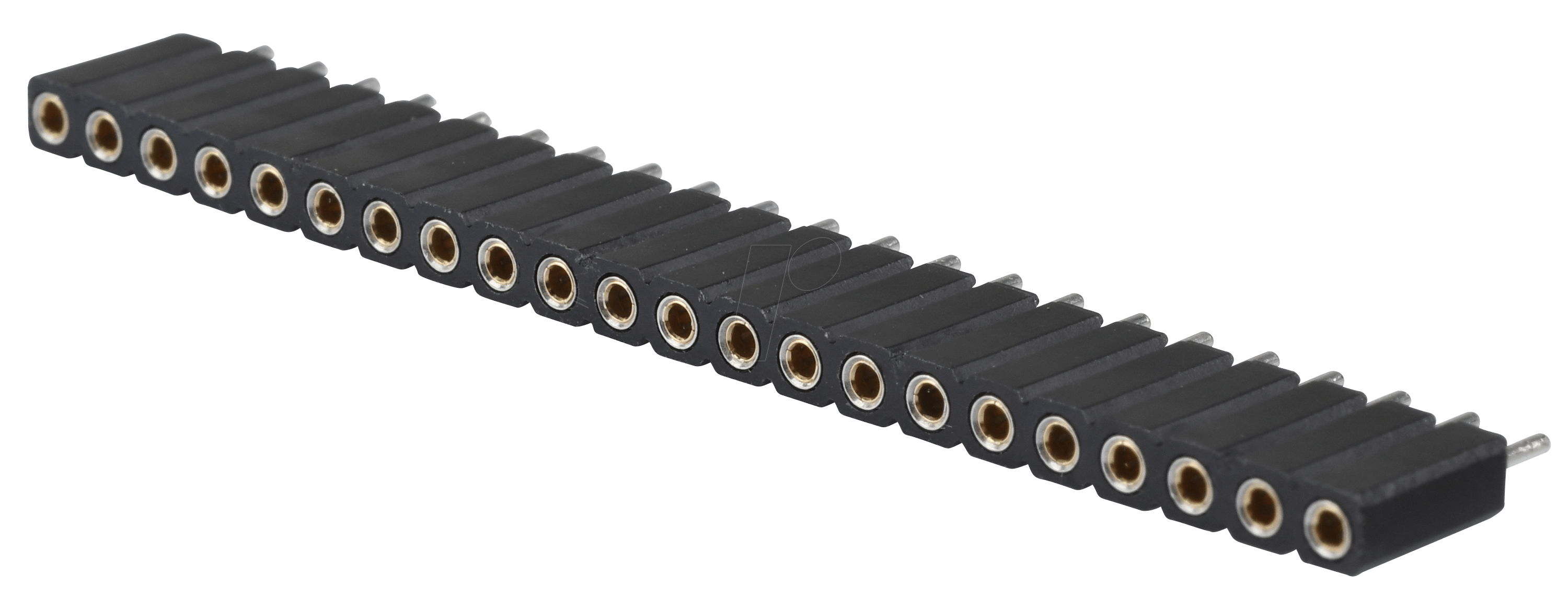

MPE 115-1-022 – Präzisions-Buchsenleisten 2,54 mm, 1×22, Gerade: Die Fundamentale Verbindungslösung für anspruchsvolle Elektronikprojekte
Sie suchen nach einer zuverlässigen und präzisen Verbindungslösung für Ihre komplexen elektronischen Schaltungen und Prototypen? Die MPE 115-1-022 Präzisions-Buchsenleisten mit 2,54 mm Rastermaß und 1×22 Pins, gerade Ausführung, sind speziell konzipiert, um eine stabile und fehlerfreie Signalübertragung in anspruchsvollen Umgebungen zu gewährleisten. Ideal für Elektronikentwickler, Hobbyisten und Industrieanwendungen, die höchste Anforderungen an Präzision und Langlebigkeit stellen.
Maximale Anschlussdichte und Präzision für Ihre Projekte
Die MPE 115-1-022 Buchsenleisten zeichnen sich durch ihren engen Pinabstand von 2,54 mm aus. Dieses standardisierte Rastermaß ermöglicht eine hohe Anschlussdichte auf kleinem Raum, was besonders in kompakten Gehäusen oder bei der Integration mehrerer Module von entscheidender Bedeutung ist. Die gerade Ausführung der Pins erleichtert die Lötbarkeit und sorgt für eine einfache und sichere Bestückung auf Leiterplatten. Jede einzelne Buchse ist präzise gefertigt, um eine optimale Kontaktgabe zu gewährleisten und Signalverluste sowie ungewollte Kurzschlüsse zu minimieren. Dies ist ein kritischer Faktor für die Integrität komplexer Schaltungen, bei denen selbst kleinste Ungenauigkeiten zu Fehlfunktionen führen können.
Hervorragende Materialqualität und Konstruktion für Langlebigkeit
Die Langlebigkeit und Zuverlässigkeit der MPE 115-1-022 Buchsenleisten basieren auf der sorgfältigen Auswahl hochwertiger Materialien. Das Gehäusematerial, in der Regel ein duroplastisches oder thermoplastisches Polymer wie PBT (Polybutylenterephthalat) oder ähnliche hochtemperaturbeständige Kunststoffe, bietet exzellente elektrische Isolationseigenschaften und ist resistent gegenüber mechanischer Beanspruchung sowie Umwelteinflüssen. Die Kontakte selbst sind meist aus einer Kupferlegierung gefertigt und für eine verbesserte Leitfähigkeit und Korrosionsbeständigkeit mit einer hochwertigen Beschichtung (z.B. Zinn, Nickel oder Gold) versehen. Diese Kombination aus robustem Gehäuse und präzisen, leitfähigen Kontakten garantiert eine langfristig stabile und zuverlässige Verbindung, selbst unter anspruchsvollen Betriebsbedingungen.
Vorteile der MPE 115-1-022 Präzisions-Buchsenleisten
- Hohe Anschlussdichte: Ermöglicht kompakte Designs durch den engen Pinabstand von 2,54 mm.
- Präzise Kontaktierung: Garantiert sichere und verlustfreie Signalübertragung.
- Robuste Konstruktion: Hochwertige Materialien sorgen für Langlebigkeit und Zuverlässigkeit.
- Einfache Lötbarkeit: Die gerade Pin-Ausrichtung erleichtert die manuelle und maschinelle Bestückung auf Leiterplatten.
- Breite Anwendungspalette: Geeignet für Prototyping, industrielle Steuerungen, Embedded Systems und mehr.
- Standardisiertes Design: Kompatibel mit vielen gängigen Stecksystemen und Zubehörteilen.
- Gute elektrische Isolation: Schützt vor unerwünschten Kurzschlüssen und Leckströmen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | MPE 115-1-022 |
| Produkttyp | Präzisions-Buchsenleiste |
| Rastermaß | 2,54 mm |
| Polzahl | 1×22 Pins |
| Ausrichtung | Gerade (Right-Angle/Straight) |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PBT), ausgezeichnete Isolationseigenschaften und mechanische Stabilität. |
| Kontaktmaterial | Kupferlegierung mit hochwertiger Oberflächenveredelung (z.B. Zinn- oder vergoldete Kontakte für verbesserte Leitfähigkeit und Korrosionsbeständigkeit). |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +105°C, je nach spezifischem Material des Gehäuses und der Beschichtung der Kontakte. Dies gewährleistet Zuverlässigkeit auch in extremen Umgebungen. |
| Isolationswiderstand | Mindestens 1000 MΩ bei 500 V DC, was eine sehr effektive Trennung zwischen den einzelnen Kontakten sicherstellt. |
| Spannungsfestigkeit | Üblicherweise 1000 V AC/DC, was eine hohe Sicherheit im Betrieb gewährleistet. |
| Strombelastbarkeit pro Kontakt | Typischerweise bis zu 3 Ampere, ausreichend für die meisten Signalisierungs- und kleinere Leistungskreise. Für höhere Strombelastungen sind gegebenenfalls breitere Rastermaße oder spezielle Steckverbinder erforderlich. |
| Einsteckkraft / Aussteckkraft | Spezifische Werte variieren je nach Kontaktgeometrie und Oberflächenveredelung, sind aber so ausgelegt, dass sie einen sicheren Halt ohne übermäßige Kraftanstrengung beim Stecken und Trennen gewährleisten. |
| Anwendungsgebiete | Leiterplatten- zu Leiterplatten-Verbindungen, Anschluss von Sensoren, Modulen, Debugging-Ports, externe Schnittstellen, industrielle Automatisierung, Messtechnik, Forschung und Entwicklung. |
Präzisionsfertigung für maximale Signalintegrität
Die MPE 115-1-022 Buchsenleisten sind ein Paradebeispiel für die Bedeutung präziser Fertigung in der Elektronik. Jede Buchse ist exakt so konzipiert, dass sie mit den entsprechenden Stiftleisten eine formschlüssige und elektrisch leitfähige Verbindung eingeht. Dies verhindert Wackelkontakte, die zu intermittierenden Fehlern oder Datenverlusten führen können. Die Toleranzen in der Fertigung sind minimal, um sicherzustellen, dass jede Buchse die gleiche Leistung bietet. Dieses Engagement für Präzision ist es, was diese Buchsenleisten zu einer überlegenen Wahl gegenüber weniger exakt gefertigten Alternativen macht, bei denen solche kritischen Toleranzen oft nicht eingehalten werden.
Vielseitige Einsatzmöglichkeiten in Elektronik und Technik
Die gerade Ausführung der MPE 115-1-022 Buchsenleisten ermöglicht eine parallele Anordnung auf der Leiterplatte, was sie besonders geeignet für Anwendungen macht, bei denen die Buchsenleiste direkt in einer Ebene bestückt wird. Dies ist typisch für interne Verbindungen auf Hauptplatinen, die Anbindung von Erweiterungsmodulen oder die Schaffung von standardisierten Schnittstellen für externe Geräte. Ihre robuste Bauweise und die hohen Standards in der Materialauswahl qualifizieren sie für den Einsatz in industriellen Umgebungen, wo Vibrationen, Temperaturschwankungen und andere Umwelteinflüsse die Zuverlässigkeit von Verbindungen auf die Probe stellen.
Erweiterte Konnektivitätsoptionen mit 2,54 mm Rastermaß
Das 2,54 mm Rastermaß ist ein internationaler Standard, der eine breite Kompatibilität mit einer Vielzahl von Komponenten gewährleistet. Von universellen Stiftleisten über IDC-Flachbandkabelverbinder bis hin zu speziellen Programmieradaptern – mit der MPE 115-1-022 Buchsenleiste eröffnen Sie sich eine Welt der Anschlussmöglichkeiten. Die 1×22 Pin-Konfiguration bietet eine signifikante Anzahl von Anschlusspunkten, was sie zu einer ausgezeichneten Wahl für anspruchsvolle Schnittstellen macht, die eine größere Menge an Daten oder Steuersignalen übertragen müssen. Im Vergleich zu Buchsenleisten mit größeren Rastermaßen ermöglicht dies eine dichtere Bestückung, was in modernen, platzsparenden elektronischen Geräten unerlässlich ist.
FAQ – Häufig gestellte Fragen zu MPE 115-1-022 – Präz.-Buchsenleisten 2,54 mm, 1X22, gerade
Was bedeutet „Präzisions-Buchsenleiste“ im Kontext dieses Produkts?
Eine Präzisions-Buchsenleiste zeichnet sich durch besonders enge Fertigungstoleranzen aus. Dies gewährleistet eine exakte Passform mit den entsprechenden Stiftleisten, eine hohe elektrische Leitfähigkeit und Zuverlässigkeit der Verbindung. Für anspruchsvolle Elektronikprojekte, bei denen Signalintegrität und Stabilität entscheidend sind, ist die Präzisionsfertigung unerlässlich und unterscheidet sie von einfachen Buchsenleisten.
Welche Vorteile bietet das 2,54 mm Rastermaß?
Das 2,54 mm Rastermaß ist ein weit verbreiteter Standard in der Elektronik. Es ermöglicht eine hohe Anschlussdichte auf Leiterplatten, ist kompatibel mit einer großen Auswahl an Steckverbindern und ermöglicht eine effiziente Raumnutzung. Diese Standardisierung erleichtert die Auswahl passender Gegenstücke und die Integration in bestehende Designs.
Ist die MPE 115-1-022 Buchsenleiste für hohe Temperaturen geeignet?
Ja, die MPE 115-1-022 Buchsenleisten sind typischerweise aus Hochtemperatur-Kunststoffen wie PBT gefertigt. Dies ermöglicht einen zuverlässigen Betrieb in einem weiten Temperaturbereich, der üblicherweise von -40°C bis +105°C reicht. Die genauen Spezifikationen können je nach Hersteller variieren, sind aber für die meisten industriellen und anspruchsvollen Hobby-Anwendungen ausreichend.
Wie wird die Zuverlässigkeit der elektrischen Verbindung sichergestellt?
Die Zuverlässigkeit wird durch die Kombination aus präzise gefertigten Kontakten aus einer hochwertigen Kupferlegierung, die oft mit Zinn oder Gold beschichtet sind, sowie einem stabilen Gehäusematerial gewährleistet. Die Oberflächenveredelung der Kontakte schützt vor Oxidation und Korrosion und sorgt für eine optimale Leitfähigkeit über einen langen Zeitraum.
Kann ich diese Buchsenleisten mit anderen Komponenten verwenden?
Absolut. Aufgrund des standardisierten 2,54 mm Rastermaßes sind die MPE 115-1-022 Buchsenleisten mit praktisch allen Stiftleisten und vielen anderen Steckverbindern kompatibel, die dieses Rastermaß verwenden. Dies macht sie äußerst vielseitig für den Aufbau von Systemen mit verschiedenen Modulen und Komponenten.
Welche Anwendungen sind am besten für gerade Buchsenleisten geeignet?
Gerade Buchsenleisten wie die MPE 115-1-022 werden häufig für Verbindungen verwendet, die parallel zur Leiterplatte verlaufen. Dies umfasst die Anbindung von Erweiterungskarten, die Integration von Displays oder Sensoren, die Schaffung von Test- und Debugging-Schnittstellen oder interne Verbindungen zwischen Hauptplatinen und Submodulen, bei denen eine flache Bauweise gewünscht ist.
Wie ist die Strombelastbarkeit der einzelnen Kontakte?
Die Strombelastbarkeit pro Kontakt liegt typischerweise bei bis zu 3 Ampere. Dies ist für die meisten Signalisierungs- und Steuerungsanwendungen mehr als ausreichend. Für Anwendungen, die höhere Stromstärken erfordern, sollten separate Stromversorgungsanschlüsse oder Buchsenleisten mit größeren Rastermaßen und entsprechend dickeren Kontakten in Betracht gezogen werden.
