Präzisions-Buchsenleisten MPE 115-1-010: Die Fundamentale Verbindung für Ihre Elektronikprojekte
Sie benötigen eine zuverlässige, präzise und dauerhafte Verbindungslösung für Ihre elektronischen Schaltungen, Prototypen oder Embedded-Systeme? Die MPE 115-1-010 Präzisions-Buchsenleisten im 2,54 mm Rastermaß mit 1×10 Pins und gerader Ausrichtung bieten exakt diese Gewährleistung. Speziell entwickelt für Ingenieure, Entwickler, Hobbyisten und professionelle Anwender, die höchste Ansprüche an die Signalintegrität und mechanische Stabilität ihrer Verbindungen stellen, löst dieses Produkt die Herausforderung einer sicheren und reproduzierbaren Kontaktierung von Leiterplatten.
Hervorragende Leistung und Verlässlichkeit für anspruchsvolle Anwendungen
Die MPE 115-1-010 Buchsenleisten zeichnen sich durch ihre überlegene Qualität und Konstruktion aus, die sie von Standardlösungen abhebt. Das präzise 2,54 mm Rastermaß gewährleistet eine exakte Kompatibilität mit einer Vielzahl von Standard-Steckverbindern und Leiterplatten-Layouts. Die gerade Ausführung der Pins ermöglicht eine einfache und sichere Montage auf der Platine, während die robuste Bauweise für eine hohe mechanische Belastbarkeit und Langlebigkeit sorgt. Dies minimiert das Risiko von Wackelkontakten und Signalverlusten, was für die Zuverlässigkeit komplexer elektronischer Systeme von entscheidender Bedeutung ist.
Technische Spezifikationen und Materialgüte
Die MPE 115-1-010 Präzisions-Buchsenleisten sind konstruiert, um höchste Standards in Bezug auf elektrische und mechanische Performance zu erfüllen. Der Kern jedes Kontakts ist auf maximale Leitfähigkeit und minimale Übergangswiderstände ausgelegt. Dies wird durch die sorgfältige Auswahl der Materialien und die präzise Fertigung jedes einzelnen Bauteils erreicht.
Vorteile der MPE 115-1-010 Präzisions-Buchsenleisten
- Hohe Präzision: Das exakte 2,54 mm Rastermaß garantiert eine passgenaue Verbindung und vermeidet Ungenauigkeiten.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien für maximale Langlebigkeit und Widerstandsfähigkeit gegen mechanische Belastungen.
- Zuverlässige Kontaktierung: Sorgt für stabile und verlustfreie elektrische Verbindungen, essenziell für die Signalintegrität.
- Einfache Montage: Die gerade Ausführung ermöglicht eine unkomplizierte und sichere Lötverbindung auf Leiterplatten.
- Vielseitige Anwendbarkeit: Ideal für Prototyping, industrielle Steuerungen, Automatisierungstechnik, Kommunikationssysteme und anspruchsvolle Hobbyprojekte.
- Standardisierung: Kompatibel mit einer breiten Palette von männlichen Pin-Headern und Steckverbindern im 2,54 mm Raster.
- Optische Überprüfung: Die klare Struktur und gute Lötbarkeit erleichtern die Qualitätskontrolle nach der Montage.
Produktdetails und Abmessungen

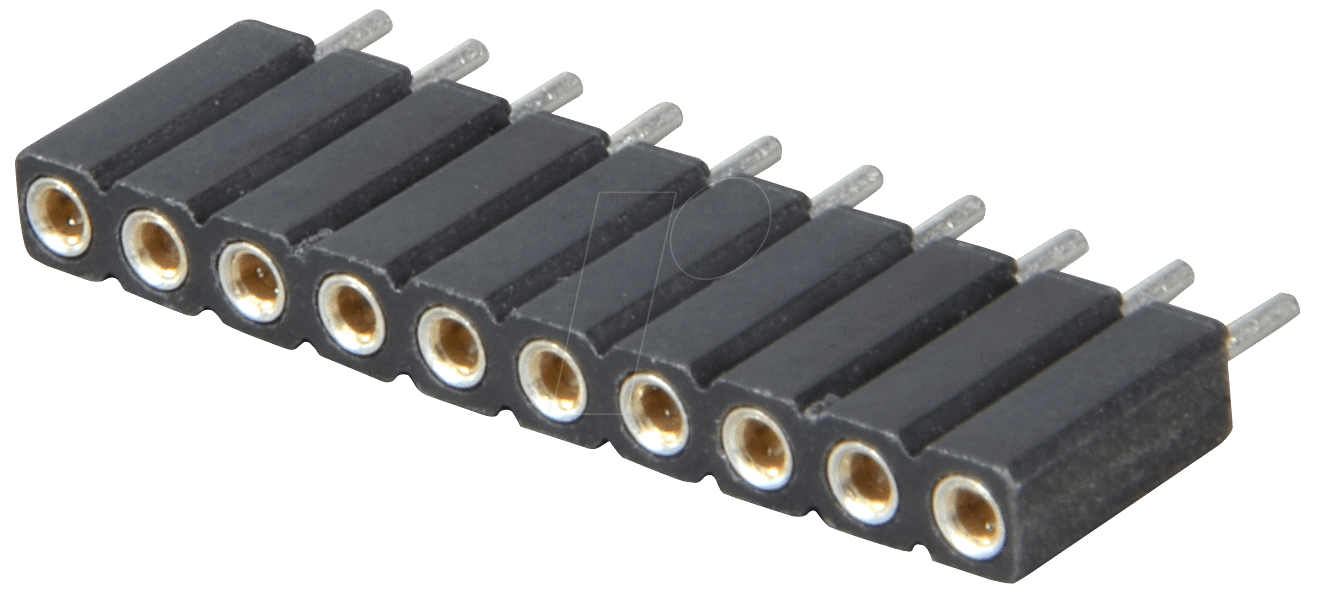

Die MPE 115-1-010 Buchsenleisten sind Teil einer Serie, die für ihre Zuverlässigkeit und Präzision bekannt ist. Jede Leiste verfügt über 10 Kontakte in einer Reihe, die in einem perfekten 2,54 mm Raster angeordnet sind. Die gerade Bauform erleichtert die Bestückung von Leiterplatten durch Lötprozesse.
Tabelle: Detaillierte Produktmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Präzisions-Buchsenleiste |
| Modellnummer | MPE 115-1-010 |
| Rastermaß | 2,54 mm |
| Anzahl der Pins pro Reihe | 10 |
| Anzahl der Reihen | 1 |
| Ausrichtung | Gerade |
| Kontaktmaterial | Hochleitfähige Legierung (z.B. Phosphorbronze mit Gold- oder Zinnbeschichtung für optimale Leitfähigkeit und Korrosionsbeständigkeit) |
| Gehäusematerial | Hochtemperaturfähiges PBT (Polybutylenterephthalat) oder LCP (Liquid Crystal Polymer) für thermische Stabilität und mechanische Festigkeit. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C (abhängig von spezifischem Material) |
| Max. Strombelastbarkeit | Üblicherweise 1A bis 3A pro Kontakt (abhängig von Beschichtung und Leiterbahn-Design) |
| Max. Spannung | Konzipiert für Signalanwendungen bis zu mehreren hundert Volt AC/DC, abhängig von Isolationsmaterial und Anwendungsbedingungen. |
| Isolationswiderstand | ≥ 1000 MΩ bei 500V DC |
| Kontaktwiderstand | ≤ 20 mΩ nach vorgegebener Lebensdauerprüfung |
| Einsteckkraft | Optimiert für sicheres Einstecken und Ausstecken ohne übermäßige Kraftanwendung. |
| Ausziehkraft | Gewährleistet sicheren Halt der Steckverbindung. |
| Gehäusefarben | Standardmäßig Schwarz, aber auch in anderen Farben zur Kennzeichnung verfügbar. |
| Lötbarkeit | Exzellente Lötbarkeit durch bleifreie oder bleihaltige Lötprozesse. |
| Beständigkeit | Resistent gegen gängige Lösungsmittel und Umwelteinflüsse im typischen Einsatzbereich. |
| Zulassungen | RoHS-konform, oft UL-anerkannt für erhöhte Sicherheit. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die Präzisions-Buchsenleisten MPE 115-1-010 sind ein fundamentales Bauteil für eine breite Palette von elektronischen Anwendungen. Ihre Präzision, Zuverlässigkeit und Robustheit machen sie zur idealen Wahl für:
- Prototyping und Entwicklung: Ermöglichen schnelle und wiederholbare Verbindungen bei der Erstellung und dem Test von Schaltungsdesigns.
- Industrielle Automatisierung: Zuverlässige Schnittstellen für Sensoren, Aktoren und Steuerungsmodule in rauen Umgebungsbedingungen.
- Embedded Systems: Perfekt für die Anbindung von Mikrocontrollern, Displays und Peripheriegeräten.
- Test- und Messgeräte: Gewährleisten präzise Signalübertragung für analytische und diagnostische Zwecke.
- Telekommunikations- und Netzwerktechnik: Stabile Verbindungen für Datentransfer und Signalverarbeitung.
- Hobbyelektronik und Maker-Projekte: Bieten professionelle Konnektivitätslösungen für anspruchsvolle Projekte.
- Medizintechnik: Wo höchste Zuverlässigkeit und Signalintegrität unerlässlich sind.
Umgang und Montage von Präzisions-Buchsenleisten
Die Montage der MPE 115-1-010 Buchsenleisten erfolgt üblicherweise durch Einlöten auf Leiterplatten. Es ist wichtig, auf eine saubere Arbeitsumgebung, geeignete Lötwerkzeuge und -materialien zu achten, um optimale Ergebnisse zu erzielen. Die Verwendung von Flussmittel verbessert die Benetzung der Lötflächen und die Bildung stabiler Lötverbindungen. Nach dem Löten sollten die Lötstellen visuell auf Qualität geprüft werden. Die rechteckige Form und das definierte Rastermaß erleichtern die automatische Bestückung und Handlötung gleichermaßen.
FAQ – Häufig gestellte Fragen zu MPE 115-1-010 – Präz.-Buchsenleisten 2,54 mm, 1X10, gerade
Was bedeutet das 2,54 mm Rastermaß?
Das 2,54 mm Rastermaß ist ein internationaler Standardabstand für elektronische Bauteile und Steckverbinder. Es entspricht exakt 0,1 Zoll und ist somit die Grundlage für die Kompatibilität mit einer sehr breiten Palette von anderen Komponenten und Leiterplatten-Designs.
Welche Art von Stiften kann ich mit diesen Buchsenleisten verwenden?
Diese Buchsenleisten sind darauf ausgelegt, mit männlichen Pin-Headern oder Stiften mit einem Durchmesser von 0,64 mm bis 1,02 mm (0,025 Zoll bis 0,040 Zoll) verwendet zu werden, die ebenfalls im 2,54 mm Raster angeordnet sind. Dies umfasst eine Vielzahl von Standard-Steckverbindern.
Sind diese Buchsenleisten für hohe Ströme geeignet?
Die MPE 115-1-010 sind primär für Signalanwendungen und moderate Strombelastungen konzipiert. Die maximale Strombelastbarkeit liegt typischerweise im Bereich von 1A bis 3A pro Kontakt, abhängig von der spezifischen Beschichtung und den Umgebungsbedingungen. Für höhere Stromanforderungen sind spezielle Buchsenleisten mit größerem Rastermaß und Kontaktfläche erforderlich.
Wie beeinflusst die gerade Ausführung die Anwendung?
Die gerade Ausführung der Buchsenleiste ermöglicht eine direkte vertikale Montage auf der Leiterplatte. Dies vereinfacht den Lötprozess und die Integration in viele Standardgehäuse und Baugruppen. Sie eignet sich hervorragend, wenn die Verbindung senkrecht zur Platinenoberfläche geführt werden soll.
Was ist die Funktion der Beschichtung auf den Kontakten?
Die Beschichtung, oft aus Gold oder Zinn, dient mehreren Zwecken: Sie verbessert die elektrische Leitfähigkeit, reduziert den Übergangswiderstand und schützt die Kontakte vor Oxidation und Korrosion. Dies gewährleistet eine langfristig stabile und zuverlässige Verbindung.
Welche Materialien werden typischerweise für das Gehäuse verwendet und warum?
Hochtemperaturfähige Kunststoffe wie PBT (Polybutylenterephthalat) oder LCP (Liquid Crystal Polymer) werden für die Gehäuse verwendet. Diese Materialien bieten eine hohe thermische Stabilität, die für Lötprozesse unerlässlich ist, sowie eine gute elektrische Isolation und mechanische Festigkeit, um die Kontakte zu schützen und zu positionieren.
Sind diese Buchsenleisten für den Einsatz in feuchten oder korrosiven Umgebungen geeignet?
Während die hochwertigen Kontaktmaterialien und die Gehäuse eine gewisse Beständigkeit aufweisen, sind diese Buchsenleisten primär für kontrollierte Umgebungsbedingungen konzipiert. Für extrem feuchte oder korrosive Umgebungen sind spezielle, versiegelte oder gehärtete Steckverbindungen erforderlich. Die RoHS-Konformität stellt jedoch sicher, dass keine schädlichen Substanzen enthalten sind.
