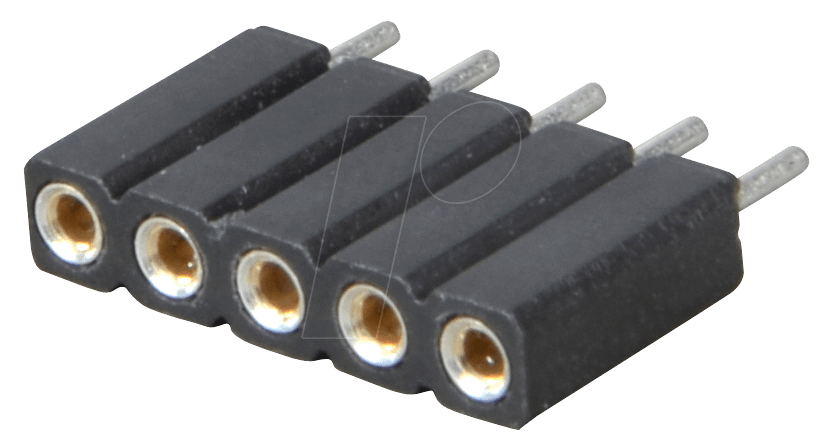

MPE 115-1-005 – Präzisions-Buchsenleisten 2,54 mm, 1×05, gerade: Zuverlässige Konnektivität für anspruchsvolle Elektronikprojekte
Suchen Sie eine äußerst präzise und zuverlässige Steckverbindung für Ihre elektronischen Schaltungen und Prototypen? Die MPE 115-1-005 Präzisions-Buchsenleiste mit einem Rastermaß von 2,54 mm und einer Konfiguration von 1×05 Pins, gerade ausgeführt, bietet eine erstklassige Lösung für Entwickler, Ingenieure und Hobbyisten, die Wert auf Stabilität, Haltbarkeit und eine fehlerfreie Signalübertragung legen. Diese Buchsenleiste ist die ideale Wahl, wenn es darum geht, eine sichere und dauerhafte Verbindung zwischen verschiedenen elektronischen Bauteilen oder Leiterplatten zu gewährleisten und so unerwünschte Signalverluste oder mechanische Instabilitäten zu vermeiden.
Maximale Präzision und mechanische Stabilität für Ihre Anwendung
Die MPE 115-1-005 unterscheidet sich signifikant von konventionellen Buchsenleisten durch ihre herausragende Fertigungsgenauigkeit. Das Rastermaß von 2,54 mm ist ein Industriestandard, der eine breite Kompatibilität mit vielen gängigen Steckverbindern und Stiftleisten gewährleistet. Die gerade Ausführung ermöglicht eine einfache und gerichtete Montage auf Leiterplatten, was besonders in beengten Umgebungen oder bei der Integration in Gehäuse von entscheidender Bedeutung ist. Die Pin-Konfiguration von 1×05 Pins bietet eine flexible Anzahl von Anschlusspunkten für Ihre spezifischen Anforderungen.
Konstruktive Vorteile und überlegene Materialwahl
Was die MPE 115-1-005 zu einer überlegenen Wahl macht, liegt in der sorgfältigen Auswahl der Materialien und der präzisen Fertigung. Die Kontakte sind in der Regel aus hochleitfähigen Metallen wie Messing oder Bronze gefertigt und für eine optimale Leitfähigkeit und Korrosionsbeständigkeit oft oberflächenbehandelt, beispielsweise mit einer Zinn- oder Goldauflage. Diese Oberflächenbehandlung minimiert den Übergangswiderstand und schützt die Kontakte vor Oxidation, was eine konsistente und zuverlässige elektrische Verbindung über einen langen Zeitraum sicherstellt. Der Isolatorkörper besteht aus robustem thermoplastischem Material, das eine hohe Temperaturbeständigkeit, mechanische Festigkeit und exzellente dielektrische Eigenschaften aufweist. Dies schützt die Kontakte vor Beschädigung und verhindert Kurzschlüsse.
Anwendungsbereiche und technische Spezifikationen
Die MPE 115-1-005 Präzisions-Buchsenleisten finden breite Anwendung in vielfältigen Bereichen der Elektronikentwicklung und -fertigung. Sie sind prädestiniert für den Einsatz in:
- Prototypenentwicklung und Breadboarding: Ideal für die flexible und wiederholbare Verbindung von Komponenten auf Prototypenplatinen.
- Industrielle Steuerungs- und Automatisierungstechnik: Zur zuverlässigen Signalübertragung in anspruchsvollen Umgebungen.
- Embedded Systems: Zur Verbindung von Mikrocontrollern, Sensoren und Aktoren.
- Audio- und Videogeräte: Für interne Verbindungen oder als Anschlussbuchse.
- Mess- und Prüftechnik: Zur stabilen Anbindung von Messinstrumenten und Prüfvorrichtungen.
- DIY-Elektronikprojekte: Bieten eine professionelle und langlebige Lösung für ambitionierte Hobbyisten.
Die präzise gefertigten Kontakte und die robusten Gehäusematerialien gewährleisten eine hohe mechanische Belastbarkeit und eine zuverlässige elektrische Performance, selbst unter widrigen Bedingungen. Die gerade Form erleichtert die Bestückung von Leiterplatten mittels Lötverfahren oder die Verwendung von Stecksystemen.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Präzisions-Buchsenleiste |
| Hersteller Modell-Nummer | MPE 115-1-005 |
| Rastermaß | 2,54 mm |
| Anzahl der Kontakte (Pin-Konfiguration) | 1×05 |
| Ausrichtung | Gerade (vertikal zur Leiterplatte) |
| Kontaktmaterial | Hochleitfähige Legierung (typischerweise Messing oder Bronze) |
| Oberflächenbeschaffenheit der Kontakte | Typischerweise verzinnt oder vergoldet für verbesserte Leitfähigkeit und Korrosionsschutz. Bietet geringen Übergangswiderstand und hohe Steckzyklenfestigkeit. |
| Isolationsmaterial | Hochtemperatur- Thermoplast (z.B. PBT oder Nylon) mit hervorragenden dielektrischen Eigenschaften und mechanischer Robustheit. |
| Max. Strombelastbarkeit | Typischerweise im Bereich von 1-3 Ampere, abhängig von der spezifischen Kontaktierung und Umgebungsbedingungen. |
| Betriebstemperaturbereich | Konzipiert für einen breiten Temperaturbereich, typischerweise von -40°C bis +85°C oder höher, was den Einsatz in diversen Umgebungen ermöglicht. |
| Montageart | Durchsteckmontage (THT – Through-Hole Technology) zur Lötung auf Leiterplatten. |
| Schutzart | Standardmäßig kein spezifischer Schutz gegen Umwelteinflüsse wie Staub oder Feuchtigkeit, erfordert ggf. zusätzliche Gehäusetechnik. |
Haltbarkeit und Zuverlässigkeit der Kontaktierung
Die Langlebigkeit der MPE 115-1-005 Buchsenleiste wird durch die hohe Qualität der verwendeten Materialien und die Präzision der Fertigung gewährleistet. Die Kontaktflächen sind so konzipiert, dass sie auch nach zahlreichen Steckzyklen eine optimale elektrische Verbindung aufrechterhalten. Die thermoplastische Isolierung schützt vor mechanischer Beanspruchung und chemischen Einflüssen, die in industriellen oder Laborumgebungen auftreten können. Die gerade Bauform minimiert zudem mechanische Spannungen beim Einstecken und Abziehen von Gegensteckern, was die Lebensdauer der gesamten Verbindung erhöht.
Präzision im Detail: Das 2,54 mm Rastermaß
Das Rastermaß von 2,54 mm, auch bekannt als 1/10 Zoll, ist ein global etablierter Standard in der Elektrotechnik. Es ermöglicht die nahtlose Integration der MPE 115-1-005 Buchsenleiste mit einer Vielzahl von Komponenten, darunter Stiftleisten, IDC-Steckverbinder und eine breite Palette von Entwicklungsboards und Modulen. Diese Standardisierung vereinfacht die Auswahl kompatibler Bauteile und reduziert den Entwicklungsaufwand erheblich. Die hohe Präzision der Fertigung sorgt dafür, dass die Kontakte exakt positioniert sind, was entscheidend für die Vermeidung von Fehlverbindungen und die Gewährleistung einer stabilen Signalintegrität ist, insbesondere bei hohen Datenraten.
FAQ – Häufig gestellte Fragen zu MPE 115-1-005 – Präz.-Buchsenleisten 2,54 mm, 1×05, gerade
Kann die MPE 115-1-005 Buchsenleiste auch in rauen Umgebungen eingesetzt werden?
Die Buchsenleiste selbst ist aus robusten Materialien gefertigt, die eine gewisse Beständigkeit gegenüber Temperatur und mechanischer Belastung bieten. Für den Einsatz in sehr feuchten oder staubigen Umgebungen wird jedoch empfohlen, zusätzliche Schutzmaßnahmen wie eine entsprechende Gehäusetechnik oder Vergussmassen zu verwenden, um die Kontakte vor Umwelteinflüssen zu schützen.
Welche Art von Stiftleisten sind mit der MPE 115-1-005 kompatibel?
Aufgrund des standardisierten Rastermaßes von 2,54 mm sind sämtliche Stiftleisten mit einem entsprechenden Rastermaß und einer Pin-Anzahl von 1×05 oder mehr (sofern die Leiste dann zweireihig aufgebaut ist und die erste Reihe kompatibel ist) kompatibel. Achten Sie auf die Pin-Form und -Größe, um einen sicheren Sitz zu gewährleisten.
Wie werden die Buchsenleisten typischerweise auf der Leiterplatte befestigt?
Die MPE 115-1-005 ist für die Durchsteckmontage (THT) konzipiert. Die Pins werden durch die Bohrlöcher auf der Leiterplatte gesteckt und anschließend von der Unterseite der Platine verlötet, um eine feste und elektrisch leitende Verbindung herzustellen.
Ist die Oberflächenbeschaffenheit der Kontakte für den Dauerbetrieb geeignet?
Ja, die typische Oberflächenbeschichtung wie Verzinnung oder Vergoldung ist für den Dauerbetrieb ausgelegt und sorgt für eine zuverlässige elektrische Leitfähigkeit sowie Schutz vor Oxidation. Vergoldete Kontakte bieten eine noch höhere Korrosionsbeständigkeit und sind oft für Anwendungen mit sehr häufigen Steckzyklen oder höchsten Ansprüchen an die Signalintegrität empfohlen.
Kann die Buchsenleiste für Hochfrequenzanwendungen verwendet werden?
Für einfache Signalübertragung und niedrige Frequenzen ist die Buchsenleiste sehr gut geeignet. Bei sehr hohen Frequenzen oder kritischen Signalintegritätsanforderungen sollte die Eignung spezifisch geprüft werden, da die Buchsenleiste nicht explizit als HF-Steckverbinder konzipiert ist und parasitäre Effekte auftreten können.
Wie viele Steckzyklen kann die MPE 115-1-005 erwarten?
Die Anzahl der Steckzyklen hängt stark von der Qualität der Gegenstecker und der Sorgfalt beim Stecken und Abziehen ab. Hochwertige Präzisions-Buchsenleisten wie die MPE 115-1-005 mit geeigneter Oberflächenveredelung können in der Regel mehrere Hundert bis Tausend Steckzyklen ohne signifikante Verschlechterung der Kontaktqualität überstehen.
