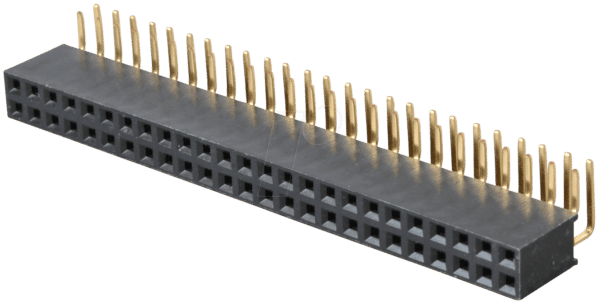

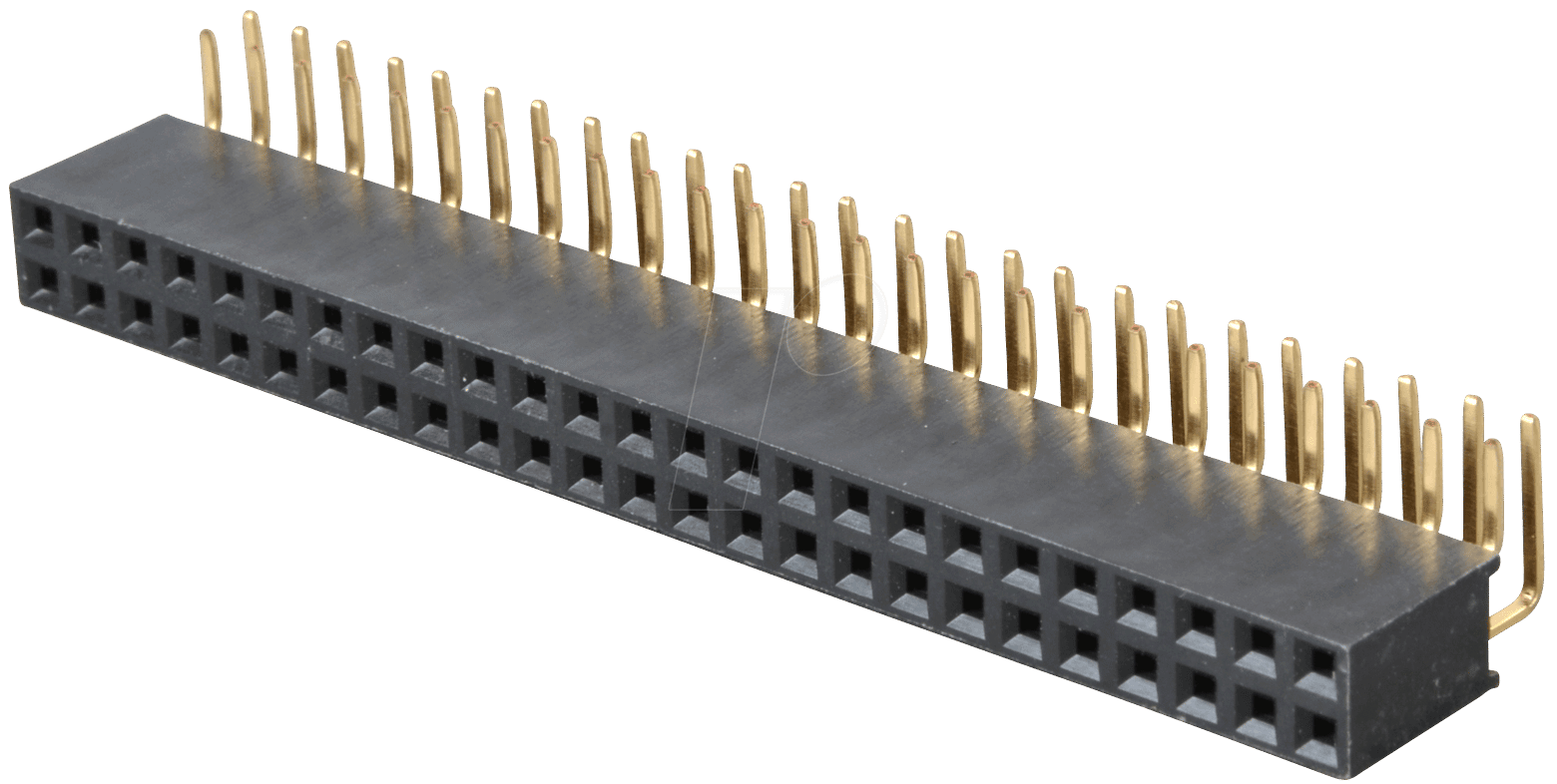

Hochwertige Buchsenleisten MPE 095-2-050 – 2,54 mm Rastermaß, 2×25 Pins, gewinkelt: Präzision für Ihre Elektronikprojekte
Entwickler, Ingenieure und ambitionierte Maker stehen häufig vor der Herausforderung, eine zuverlässige und platzsparende Verbindung zwischen verschiedenen elektronischen Komponenten zu schaffen. Insbesondere bei beengten Platzverhältnissen auf Leiterplatten oder in Gehäusen, sowie bei der Notwendigkeit einer gerichteten Signalübertragung, sind Standardlösungen oft unzureichend. Die Buchsenleisten MPE 095-2-050 mit einem Rastermaß von 2,54 mm, einer Bestückung von 2×25 Pins und einer gewinkelten Bauform sind exakt für diese anspruchsvollen Anforderungen konzipiert. Sie ermöglichen eine präzise, stabile und effiziente Signalverbindung und sind damit die ideale Wahl für professionelle Anwendungen und anspruchsvolle Hobbyprojekte.
Optimale Konnektivität und Zuverlässigkeit in Ihrer Anwendung
Die MPE 095-2-050 Buchsenleisten bieten eine Reihe von entscheidenden Vorteilen, die sie von konventionellen Verbindungselementen abheben. Das fein abgestimmte Rastermaß von 2,54 mm gewährleistet eine hohe Pin-Dichte und damit eine kompakte Bauweise, was besonders in der modernen Elektronikentwicklung, wo jede Millimeter zählt, von unschätzbarem Wert ist. Die 2×25-polige Bestückung ermöglicht die Übertragung einer großen Anzahl von Signalen gleichzeitig und unterstützt somit komplexe Schaltungen und Schnittstellen. Die gewinkelte Ausführung ist speziell darauf ausgelegt, eine effiziente Nutzung des vertikalen Raums zu ermöglichen und die Verlegung von Kabeln und Leitungen zu vereinfachen. Dies ist ein entscheidender Faktor, um Überschneidungen zu vermeiden und eine ordentliche Verkabelung zu gewährleisten, was wiederum die Wartungsfreundlichkeit und die Zuverlässigkeit des Gesamtsystems erhöht.
Herausragende Materialqualität und Verarbeitung für langlebige Verbindungen
Die Auswahl der richtigen Materialien ist für die Leistungsfähigkeit und Langlebigkeit elektronischer Komponenten unerlässlich. Die Buchsenleisten MPE 095-2-050 werden aus hochwertigen, isolierenden Kunststoffen gefertigt, die eine hervorragende Dielektrizitätskonstante und eine hohe mechanische Festigkeit aufweisen. Dies schützt die empfindlichen Kontakte vor Umwelteinflüssen wie Staub und Feuchtigkeit und verhindert Kurzschlüsse. Die Kontaktflächen sind in der Regel aus einer robusten Legierung gefertigt, die eine exzellente elektrische Leitfähigkeit und Korrosionsbeständigkeit bietet. Diese Eigenschaften stellen sicher, dass auch nach zahlreichen Steckzyklen eine stabile und verlustarme Signalübertragung gewährleistet ist. Die präzise Fertigung der Stifte und der Buchsen sorgt für einen festen Sitz und verhindert ein unbeabsichtigtes Lösen, selbst unter Vibrationseinwirkung.
Technische Spezifikationen im Detail
Die MPE 095-2-050 Buchsenleisten zeichnen sich durch ihre präzisen technischen Merkmale aus, die sie für eine breite Palette von Anwendungen prädestinieren:
- Rastermaß: 2,54 mm – für eine hohe Pin-Dichte und kompakte Bauweise.
- Pin-Anzahl: 2×25 Pins (insgesamt 50 Pins) – ermöglicht umfangreiche Signalverbindungen.
- Bauform: Gewinkelt – optimiert die Platznutzung und erleichtert die Kabelverlegung.
- Isolationsmaterial: Hochwertiger thermoplastischer Kunststoff, UL94V-0 zertifiziert – für erhöhte Brandschutzanforderungen.
- Kontakte: Phosphorbronze oder ähnliche Legierung mit Gold- oder Zinn-Nickel-Beschichtung – für ausgezeichnete Leitfähigkeit und Korrosionsbeständigkeit.
- Betriebstemperaturbereich: Typischerweise -40°C bis +105°C – für zuverlässigen Einsatz unter verschiedenen Umgebungsbedingungen.
- Strombelastbarkeit pro Kontakt: Üblicherweise bis zu 3A, abhängig von der Leiterbahnbreite und Umgebungstemperatur.
- Spannungsfestigkeit: Typischerweise bis zu 500V AC/DC – für sichere elektrische Isolation.
Einsatzgebiete und Anwendungsbereiche
Die MPE 095-2-050 Buchsenleisten sind aufgrund ihrer Vielseitigkeit und Zuverlässigkeit in zahlreichen Branchen und Anwendungen unverzichtbar:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuergeräten in Produktionsanlagen.
- Medizintechnik: In diagnostischen Geräten und Patientenüberwachungssystemen, wo höchste Zuverlässigkeit gefordert ist.
- Telekommunikation: Für Verbindungen in Netzwerkgeräten und Telekommunikationsinfrastrukturen.
- Embedded Systems: Zur Anbindung von Mikrocontrollern, Displays und Peripheriegeräten in kundenspezifischen Systemen.
- Labor- und Messtechnik: In Prüfaufbauten und Messgeräten, wo präzise und reproduzierbare Verbindungen benötigt werden.
- Prototypenentwicklung und Hobbyelektronik: Als Standardverbindungselement für flexible und modulare Schaltungsdesigns.
Detaillierte Produktmerkmale in der Übersicht
| Merkmal | Beschreibung |
|---|---|
| Artikelnummer | MPE 095-2-050 |
| Produkttyp | Buchsenleiste, gewinkelt |
| Rastermaß | 2,54 mm |
| Anzahl der Reihen | 2 |
| Anzahl der Pins pro Reihe | 25 |
| Gesamtzahl der Pins | 50 |
| Ausrichtung | 90° gewinkelt für Through-Hole-Mounting (THT) |
| Isolationsmaterial | Hochtemperatur-Kunststoff (z.B. PBT), schwer entflammbar gemäß UL94V-0 Standard |
| Kontaktmaterial | Phosphorbronze oder Messing-Legierung mit einer Edelmetall-Beschichtung (z.B. Gold-Flash, Zinn-Nickel) für exzellente elektrische Leitfähigkeit und Korrosionsbeständigkeit. |
| Max. Betriebstemperatur | +105°C |
| Min. Betriebstemperatur | -40°C |
| UL-Zertifizierung | Vorhanden, für erhöhte Sicherheit und Zuverlässigkeit. |
| RoHS-Konformität | Gewährleistet, gemäß den Richtlinien für die Beschränkung gefährlicher Stoffe. |
FAQ – Häufig gestellte Fragen zu MPE 095-2-050 – Buchsenleisten 2,54 mm, 2X25, gewinkelt
Was bedeutet das Rastermaß von 2,54 mm?
Das Rastermaß von 2,54 mm, oft auch als 0,1 Zoll bezeichnet, ist ein weit verbreiteter Standard in der Elektronikindustrie. Es definiert den Abstand zwischen den Mittelpunkten benachbarter Kontakte (Pins oder Buchsen) auf der Leiste. Dieses Maß ermöglicht eine hohe Pin-Dichte und Kompatibilität mit vielen anderen elektronischen Komponenten und Steckverbindern.
Für welche Art von Montage sind diese Buchsenleisten geeignet?
Die Buchsenleisten MPE 095-2-050 sind für die Durchsteckmontage (Through-Hole-Mounting, THT) auf Leiterplatten konzipiert. Die Pins werden durch vorgebohrte Löcher auf der Leiterplatte gesteckt und auf der Rückseite verlötet, was eine sehr stabile und mechanisch belastbare Verbindung gewährleistet.
Welche Vorteile bietet die gewinkelte Bauform?
Die gewinkelte Bauform von 90° ist besonders vorteilhaft, wenn der verfügbare Platz auf der Leiterplatte oder im Gehäuse begrenzt ist. Sie ermöglicht eine vertikale Anordnung von Kabeln und Steckverbindern, was die Signalwege verkürzt, die Effizienz der Kühlung verbessern kann und eine ordentlichere Verkabelung sowie eine bessere Zugänglichkeit für Wartungsarbeiten ermöglicht.
Wie ist die elektrische Belastbarkeit der Kontakte?
Die genaue Strombelastbarkeit kann je nach Hersteller und exakten Spezifikationen variieren, aber typischerweise sind Buchsenleisten mit 2,54 mm Rastermaß und qualitativ hochwertiger Beschichtung für Ströme von bis zu 3 Ampere pro Kontakt ausgelegt. Die tatsächliche Belastbarkeit hängt jedoch auch von Faktoren wie der Breite der Leiterbahnen auf der Platine und der Umgebungstemperatur ab.
Sind diese Buchsenleisten für hohe Temperaturen geeignet?
Ja, die MPE 095-2-050 Buchsenleisten sind aus hochwertigen thermoplastischen Kunststoffen gefertigt, die für einen breiten Betriebstemperaturbereich ausgelegt sind, typischerweise von -40°C bis +105°C. Dies macht sie auch für Umgebungen mit erhöhten Temperaturen geeignet.
Was bedeutet RoHS-Konformität?
RoHS (Restriction of Hazardous Substances) ist eine EU-Richtlinie, die die Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten beschränkt. RoHS-konforme Produkte, wie diese Buchsenleisten, enthalten keine bedenklichen Mengen an Blei, Quecksilber, Cadmium, sechswertigem Chrom, polybromierten Biphenylen (PBB) und polybromierten Diphenylethern (PBDE). Dies ist wichtig für den Umweltschutz und die Gesundheit.
In welchen Bereichen werden Buchsenleisten mit 2,54 mm Rastermaß am häufigsten eingesetzt?
Buchsenleisten mit diesem Standardrastermaß finden breite Anwendung in der industriellen Elektronik, Automatisierungstechnik, Telekommunikation, Medizintechnik, im Bereich von Embedded Systems, in Prüf- und Messgeräten sowie in der Hobbyelektronik und beim Prototypenbau. Sie sind ein universelles Element für die Verbindung von Platinen untereinander oder mit externen Geräten.
