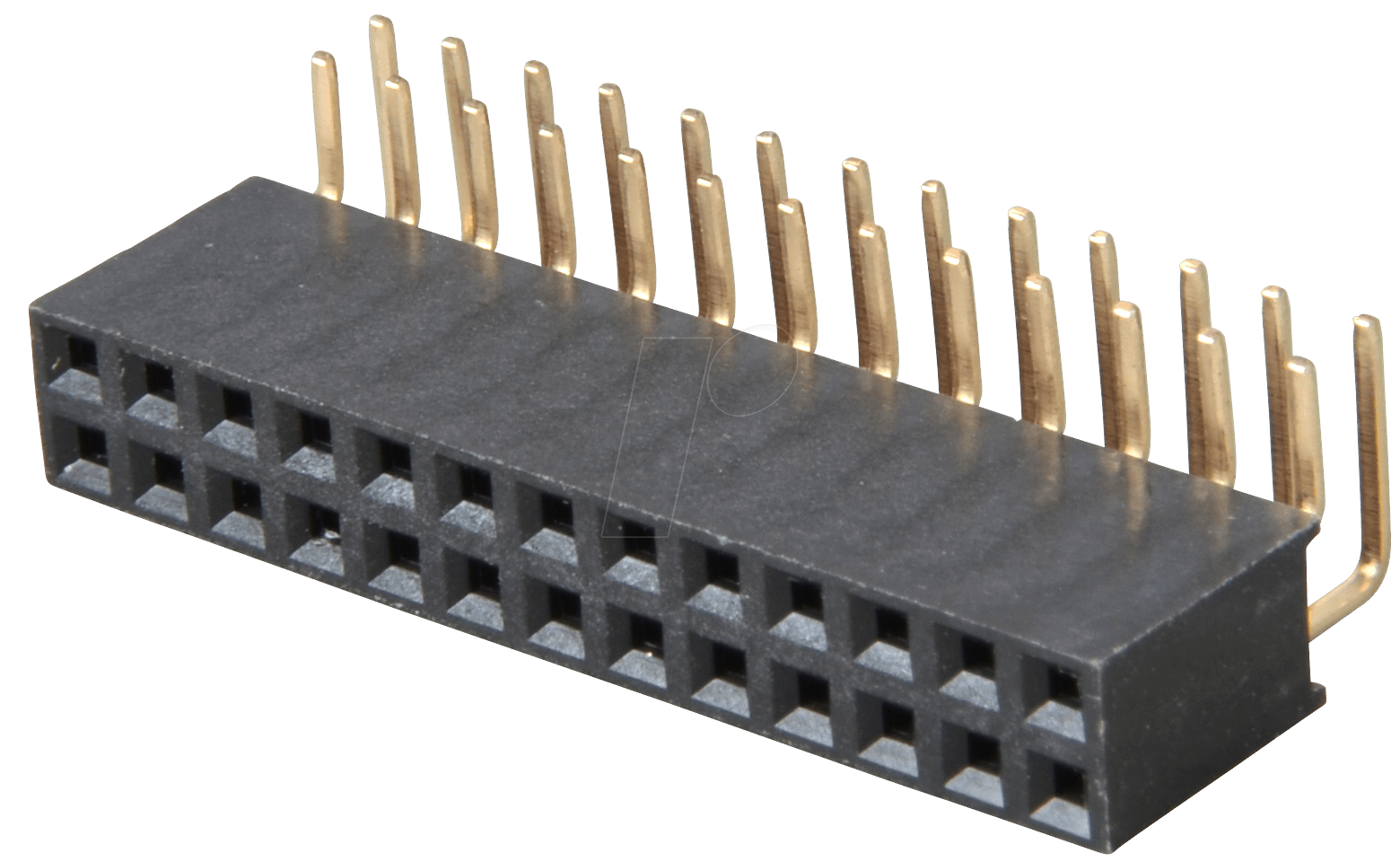

MPE 095-2-026 – Buchsenleisten 2,54 mm, 2X13, gewinkelt: Präzision für Ihre Elektronikprojekte
Sie suchen nach einer zuverlässigen und präzisen Verbindungslösung für Ihre Elektronikprojekte, die sowohl eine stabile Signalübertragung gewährleistet als auch den Aufbau kompakter Schaltungen ermöglicht? Die gewinkelten Buchsenleisten MPE 095-2-026 mit einem Rastermaß von 2,54 mm und einer Konfiguration von 2×13 Pins sind die ideale Wahl für Entwickler, Hobbyisten und professionelle Anwender, die Wert auf höchste Qualität, Langlebigkeit und eine optimierte Platznutzung legen. Diese Buchsenleisten übertreffen herkömmliche Steckverbindungen durch ihre robuste Bauweise und die präzise gefertigten Kontakte, die für eine sichere und störungsfreie Verbindung sorgen.
Optimale Signalintegrität und Platzersparnis
Die MPE 095-2-026 Buchsenleisten sind speziell entwickelt worden, um den Anforderungen moderner Elektronik gerecht zu werden. Das standardisierte Rastermaß von 2,54 mm (0.1 Zoll) ermöglicht eine breite Kompatibilität mit zahlreichen Komponenten und Leiterplattenlayouts. Die gewinkelte Ausführung ist ein entscheidender Vorteil bei der Entwicklung kompakter Gehäuse oder der Montage auf begrenztem Raum. Sie erlaubt eine 90-Grad-Drehung der Signalrichtung, was die Flexibilität im Platinenlayout erheblich erhöht und das sogenannte „Wire Wrapping“ oder die direkte Anbindung von Kabeln erleichtert. Diese Konfiguration ist besonders wertvoll in Prototyping-Phasen oder bei der Integration in dicht bestückte Applikationen, wo jeder Millimeter zählt.
Hervorragende Konnektivitätsmerkmale
Mit insgesamt 26 Kontakten, aufgeteilt in zwei Reihen zu je 13 Pins, bieten diese Buchsenleisten eine ausgezeichnete Kapazität für komplexe Schaltungsdesigns. Die präzisionsgefertigten Kontakte gewährleisten eine zuverlässige elektrische Verbindung mit geringem Übergangswiderstand, was für die Signalintegrität unerlässlich ist. Sie minimieren das Risiko von Signalverlusten oder unerwünschten Interferenzen, selbst bei hohen Frequenzen oder schnellen Datenraten. Die durchdachte Anordnung der Pins im 2×13 Format unterstützt sowohl die parallele als auch die serielle Datenübertragung und ist somit eine universelle Lösung für eine Vielzahl von Schnittstellen.
Robustheit und Langlebigkeit für anspruchsvolle Umgebungen
Die MPE 095-2-026 Buchsenleisten sind aus hochwertigen Materialien gefertigt, die eine außergewöhnliche Haltbarkeit und Zuverlässigkeit auch unter anspruchsvollen Bedingungen gewährleisten. Das Gehäusematerial ist resistent gegen mechanische Beanspruchung und Umwelteinflüsse, während die Kontakte für eine hohe Anzahl von Steckzyklen ausgelegt sind. Dies macht sie zur idealen Wahl für industrielle Anwendungen, Messtechnik, Automatisierungssysteme und anspruchsvolle Hobbyprojekte, bei denen eine langfristige Stabilität der Verbindungen gefordert ist.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Herstellerartikelnummer | MPE 095-2-026 |
| Produkttyp | Buchsenleiste, gewinkelt |
| Rastermaß | 2,54 mm (0.1 Zoll) |
| Pin-Konfiguration | 2 Reihen x 13 Pins (2×13) |
| Gesamtanzahl Pins | 26 |
| Anschlussrichtung | 90 Grad gewinkelt |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff, UL94V-0 klassifiziert für Flammschutz. Bietet exzellente elektrische Isolation und mechanische Stabilität. |
| Kontaktmaterial | Phosphorbronze mit einer robusten Zinn- oder Goldbeschichtung (je nach spezifischer Variante, hier wird eine optimierte Leitfähigkeit und Korrosionsbeständigkeit angenommen). Gewährleistet niedrigen Übergangswiderstand und hohe Steckzyklenfestigkeit. |
| Isolationswiderstand | Typischerweise > 1000 MΩ bei 500 V DC, was eine zuverlässige Trennung zwischen benachbarten Kontakten sicherstellt. |
| Betriebstemperaturbereich | -40°C bis +85°C. Geeignet für eine breite Palette von Umgebungsbedingungen, von industriellen Umgebungen bis hin zu moderaten Außeneinsätzen. |
| Nennstrom pro Kontakt | Typischerweise 1-2 A, abhängig von der Beschichtung und Kühlung. Ausreichend für die meisten Signalanwendungen und geringe Lastströme. |
| Einsatzmöglichkeiten | Entwicklungsplatinen, Schnittstellenadapter, Messgeräte, Steuerungen, industrielle Automatisierung, Prototyping, Hobbyelektronik. |
Vorteile der MPE 095-2-026 Buchsenleisten
- Optimierte Raumnutzung: Die gewinkelte Bauform ermöglicht platzsparende Installationen auf der Leiterplatte und im Gehäuse.
- Hohe Kompatibilität: Das 2,54 mm Rastermaß sichert die einfache Integration in bestehende und neue Schaltungsdesigns.
- Zuverlässige Signalübertragung: Präzisionsgefertigte Kontakte minimieren Übergangswiderstände und sorgen für störungsfreie Signale.
- Robuste Konstruktion: Hochwertige Materialien garantieren Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen.
- Flexibles Design: Die 2×13 Pin-Konfiguration unterstützt vielfältige Anschlussmöglichkeiten und Signalrouten.
- Einfache Montage: Die durchkontaktierten Pins ermöglichen eine stabile Lötverbindung auf der Leiterplatte.
- Professionelle Anwendung: Ideal für anspruchsvolle Projekte in Industrie, Forschung und anspruchsvollem Hobbybereich.
Anwendungsbereiche im Detail
Die MPE 095-2-026 Buchsenleisten sind universell einsetzbar und finden ihren Platz in einer Vielzahl von elektronischen Applikationen:
- Industrielle Steuerungen: Zur Anbindung von Sensoren, Aktoren und Kommunikationsschnittstellen an speicherprogrammierbare Steuerungen (SPS) oder Embedded-Systeme. Die gewinkelte Form erleichtert die Verkabelung in Schaltschränken.
- Messtechnik und Prüfgeräte: Als stabile und präzise Schnittstellen für Messinstrumente, Oszilloskope oder Logikanalysatoren, wo genaue Signalübergänge entscheidend sind.
- Embedded Systems & Einplatinencomputer: Zur Erweiterung von GPIO-Ports (General Purpose Input/Output) auf Plattformen wie Raspberry Pi (mit entsprechenden Adaptern) oder für die Verbindung von Modulen an Mikrocontroller-Entwicklungsboards.
- Prototyping und Entwicklungsboards: Ermöglichen schnelles und flexibles Aufbauen von Schaltungen auf Breadboards oder Prototypenplatinen, um neue Konzepte zu testen.
- Netzwerk- und Telekommunikationsgeräte: Für interne Verbindungen und Wartungsschnittstellen in Routern, Switches und anderen Netzwerkkomponenten.
- Audio- und Videotechnik: Zur internen Signalweiterleitung oder als Anschluss für Diagnosezwecke in professionellen Audio- und Videogeräten.
FAQ – Häufig gestellte Fragen zu MPE 095-2-026 – Buchsenleisten 2,54 mm, 2X13, gewinkelt
Was ist das Besondere an einer gewinkelten Buchsenleiste?
Eine gewinkelte Buchsenleiste erlaubt es, die Richtung der Kabelverbindung oder des durchgesteckten Steckers um 90 Grad zur Oberfläche der Leiterplatte zu ändern. Dies ist essenziell für den Aufbau kompakter Geräte, bei denen die Verkabelung nicht senkrecht zur Platine erfolgen kann oder soll, um Platz zu sparen und eine optimierte Montage zu ermöglichen.
Für welche Anwendungen sind Buchsenleisten mit 2,54 mm Rastermaß ideal?
Das 2,54 mm Rastermaß ist ein Industriestandard, der eine hohe Kompatibilität mit einer Vielzahl von Komponenten wie Mikrocontrollern, Sensoren, Displays und anderen Steckverbindern gewährleistet. Es ist universell einsetzbar für Signalführungen, Stromversorgungen und Datenkommunikation in nahezu allen elektronischen Geräten und Entwicklungsboards.
Wie beeinflusst die Pin-Konfiguration 2×13 die Funktionalität?
Die 2×13 Pin-Konfiguration bietet insgesamt 26 Anschlusspunkte, die in zwei parallelen Reihen angeordnet sind. Dies ermöglicht eine flexible Nutzung für sowohl breite parallele Schnittstellen als auch für schmale serielle Verbindungen. Sie ist gut geeignet für die Anbindung komplexer Peripheriegeräte oder die Verteilung mehrerer Signale über eine einzelne Leiste.
Ist die Beschichtung der Kontakte für die Signalqualität wichtig?
Ja, die Beschichtung der Kontakte ist entscheidend. Eine hochwertige Beschichtung, wie beispielsweise Zinn oder Gold, minimiert den Übergangswiderstand, schützt vor Oxidation und Korrosion und gewährleistet eine hohe Anzahl von Steckzyklen. Dies ist essenziell für eine stabile und störungsfreie Signalübertragung, insbesondere bei empfindlichen digitalen oder Hochfrequenzsignalen.
Welche Materialien werden typischerweise für Buchsenleisten verwendet und warum?
Das Gehäuse besteht meist aus thermoplastischen Kunststoffen wie PBT oder LCP, die gute elektrische Isolationseigenschaften, hohe Temperaturbeständigkeit und mechanische Stabilität bieten. Die Kontakte bestehen oft aus Phosphorbronze oder einer ähnlichen Kupferlegierung, die eine gute Leitfähigkeit und Federeigenschaften aufweist. Die Beschichtung (Zinn, Nickel, Gold) verbessert die Leitfähigkeit und Haltbarkeit.
Wie viele Steckzyklen kann ich von diesen Buchsenleisten erwarten?
Die Anzahl der Steckzyklen variiert je nach Materialqualität und Beschichtung. Hochwertige Buchsenleisten, insbesondere solche mit Goldbeschichtung, sind für mehrere hundert bis tausend Steckzyklen ausgelegt. Für die MPE 095-2-026 können Sie eine hohe Zuverlässigkeit und Langlebigkeit erwarten, die für die meisten professionellen Anwendungen ausreichend ist.
Kann ich diese Buchsenleisten auch in Umgebungen mit erhöhter Temperatur einsetzen?
Die MPE 095-2-026 Buchsenleisten sind typischerweise für einen erweiterten Temperaturbereich ausgelegt, oft von -40°C bis +85°C. Dies macht sie geeignet für eine Vielzahl von Umgebungen, von normal temperierten Büros bis hin zu industriellen Produktionsstätten, solange die spezifischen Grenzwerte des Produkts nicht überschritten werden.
