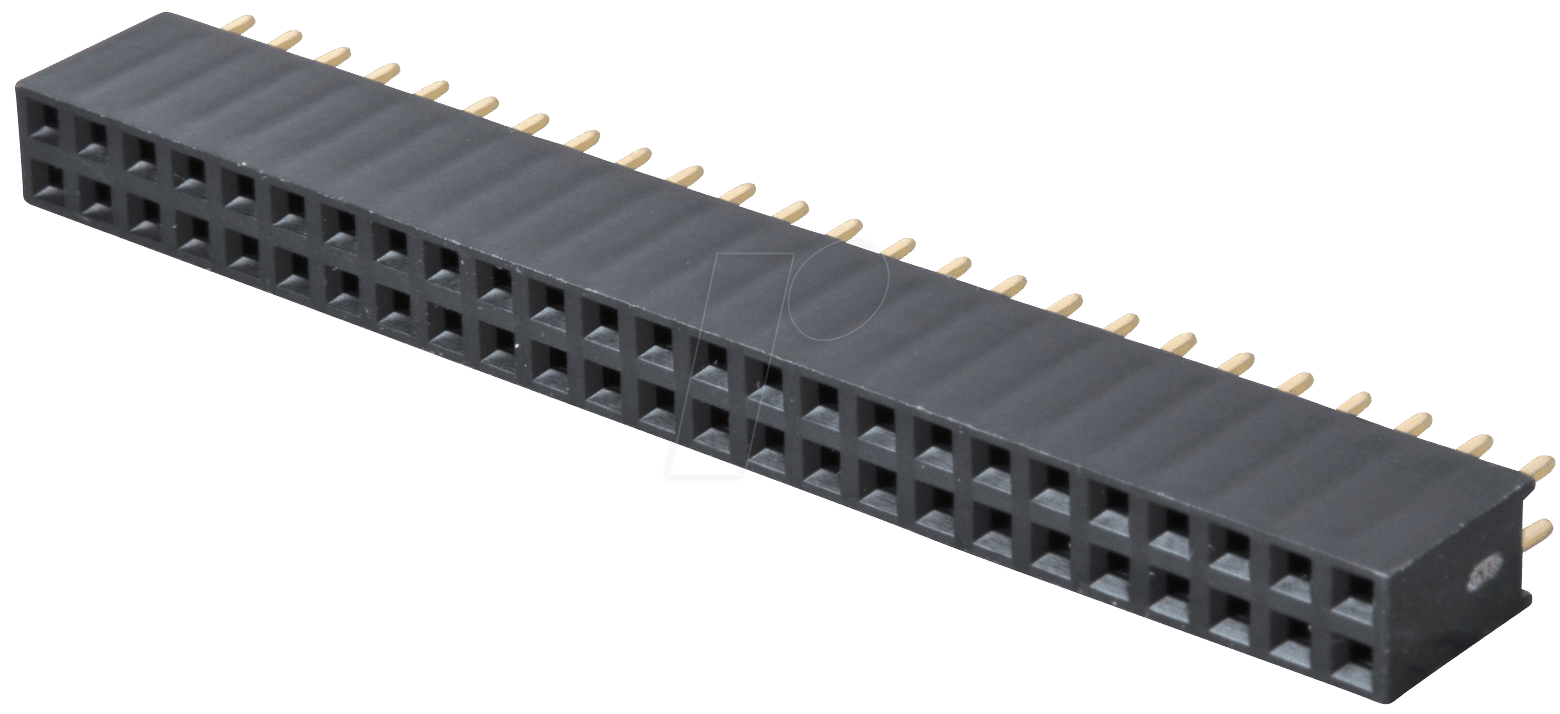

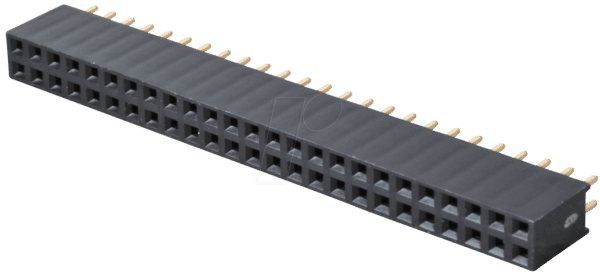

MPE 094-2-040 – Präzise Verbindungstechnik für Ihre Elektronikprojekte
Wenn es um die zuverlässige und sichere Verbindung von elektronischen Bauteilen geht, ist die Wahl der richtigen Steckverbinder entscheidend. Die MPE 094-2-040 Buchsenleisten mit einem Rastermaß von 2,54 mm und einer 2×20-poligen Konfiguration bieten eine herausragende Lösung für Entwickler, Hobbyisten und professionelle Anwender, die Wert auf Stabilität, Präzision und Langlebigkeit legen. Diese Buchsenleisten sind die ideale Wahl, um eine robuste und flexible Schnittstelle in Ihren Schaltungen zu schaffen, sei es in Prototypen, Kleinserienfertigung oder bei der Erweiterung bestehender Systeme.
Maximale Konnektivität mit 2,54 mm Rastermaß
Das etablierte Rastermaß von 2,54 mm ist ein Industriestandard und ermöglicht eine breite Kompatibilität mit einer Vielzahl von elektronischen Komponenten, wie beispielsweise Stiftleisten, Kabeln mit passenden Steckern und Breadboards. Die MPE 094-2-040 Buchsenleisten nutzen dieses Standardmaß, um eine nahtlose Integration in Ihre Schaltungsdesigns zu gewährleisten. Dies reduziert nicht nur den Aufwand bei der Auswahl kompatibler Bauteile, sondern minimiert auch das Risiko von Fehlverbindungen und Problemen bei der Signalübertragung. Die gerade Ausführung der Buchsenleiste vereinfacht zudem das Layout und die Montage auf Leiterplatten.
2×20 Pins für vielfältige Anwendungen
Mit insgesamt 40 Anschlusspunkten, aufgeteilt in zwei Reihen à 20 Pins, bietet die MPE 094-2-040 Buchsenleiste eine bemerkenswerte Vielseitigkeit. Diese hohe Pin-Dichte ermöglicht die gleichzeitige Anbindung zahlreicher Signale und Stromversorgungen, was sie zu einer hervorragenden Wahl für komplexe Systeme macht. Ob Sie eine Schnittstelle für Mikrocontroller-Boards, Sensormodule, Display-Anbindungen oder interne Erweiterungen benötigen – die 2×20-Konfiguration deckt einen breiten Anwendungsbereich ab und erlaubt Ihnen, Ihre elektronischen Projekte mit einer einzigen, gut organisierten Verbindung zu realisieren.
Robuste Konstruktion für zuverlässige Performance
Die Qualität der Verbindungstechnik hat direkten Einfluss auf die Stabilität und Zuverlässigkeit Ihrer Elektronik. Die MPE 094-2-040 Buchsenleisten sind aus hochwertigen Materialien gefertigt, die eine lange Lebensdauer und eine konstante Leistung über viele Steckzyklen hinweg gewährleisten. Das Gehäusematerial ist robust und schützt die empfindlichen Kontakte vor mechanischen Beschädigungen und Umwelteinflüssen. Die präzise gefertigten Kontakte aus einer geeigneten Legierung sorgen für einen geringen Übergangswiderstand und eine sichere elektrische Verbindung, selbst unter anspruchsvollen Betriebsbedingungen.
Optimale Signalintegrität und reduzierte Störanfälligkeit
Bei der Signalübertragung, insbesondere bei höheren Frequenzen oder empfindlichen analogen Signalen, ist die Abschirmung und die Reduzierung von Nebensprecheffekten von großer Bedeutung. Die Anordnung der Pins in zwei parallelen Reihen mit einem definierten Rastermaß trägt zur Optimierung der Signalintegrität bei. Durch die durchdachte Geometrie der Buchsenleiste wird das Risiko von Signalinterferenzen zwischen benachbarten Kanälen minimiert. Dies ist ein entscheidender Vorteil gegenüber weniger strukturierten Verbindungslösungen und trägt maßgeblich zur Zuverlässigkeit Ihrer Schaltungen bei, indem Rauschen und unerwünschte Artefakte reduziert werden.
Einfache Montage und sichere Befestigung
Die MPE 094-2-040 Buchsenleisten sind für die Durchsteckmontage (Through-Hole Technology) auf Leiterplatten konzipiert. Dies bedeutet, dass die Pins durch vorgebohrte Löcher auf der Platine geführt und anschließend verlötet werden. Diese Methode gewährleistet eine mechanisch stabile und elektrische sichere Verbindung. Die gerade Ausführung der Buchsenleiste erleichtert zudem das automatische Bestücken von Leiterplatten und die Montage auf Hutschiene-Systemen, wo sie als stabile Schnittstelle dient. Die präzise Passform und die gute Lötbarkeit der Kontakte vereinfachen den Verarbeitungsprozess und reduzieren Montagefehler.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Buchsenleiste |
| Hersteller-Artikelnummer | MPE 094-2-040 |
| Rastermaß | 2,54 mm |
| Polzahl | 2×20 (insgesamt 40 Pins) |
| Bauform | Gerade (Through-Hole) |
| Gehäusematerial | Hochwertiger, hitzebeständiger Kunststoff (typischerweise PBT oder ähnliches für elektrische Anwendungen) |
| Kontaktmaterial | Phosphorbronze oder Messing mit hochwertiger Beschichtung (z.B. Verzinnt oder Vergoldet) für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Maximale Strombelastbarkeit pro Pin | In der Regel im Bereich von 1A bis 3A, abhängig von der Leiterbahnbreite und der spezifischen Ausführung der Beschichtung. Dies ermöglicht die Anbindung sowohl von digitalen Signalen als auch von geringeren Stromversorgungen. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C, was eine breite Palette von Umgebungsbedingungen abdeckt. |
| Isolationswiderstand | Sehr hoch, um Leckströme zu vermeiden und die elektrische Sicherheit zu gewährleisten. |
| Steckzyklen | Konzipiert für eine hohe Anzahl an Steckzyklen (oft 500 oder mehr), was Langlebigkeit und Zuverlässigkeit garantiert. |
| Montageart | Durchsteckmontage (Through-Hole Technology – THT) für Lötverbindungen auf Leiterplatten. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die MPE 094-2-040 Buchsenleisten sind aufgrund ihrer Eigenschaften und Spezifikationen äußerst vielseitig einsetzbar. In der Prototypenentwicklung sind sie unverzichtbar, um schnell und flexibel verschiedene Komponenten auf einem Breadboard oder einer Entwicklungsplatine zu verbinden. In der industriellen Automatisierung und im Maschinenbau dienen sie als zuverlässige Schnittstellen für Sensorik, Aktorik und Steuerungsmodule. Auch in der Medizintechnik, wo hohe Zuverlässigkeit und präzise Signalübertragung gefordert sind, kommen diese Buchsenleisten zum Einsatz. Hobbyisten und Maker schätzen die einfache Handhabung und die hohe Kompatibilität für ihre kreativen Projekte. Vom Bau eines eigenen NAS-Systems bis hin zur Steuerung komplexer Robotik-Anwendungen – die MPE 094-2-040 bietet die notwendige Verbindungssicherheit.
FAQ – Häufig gestellte Fragen zu MPE 094-2-040 – Buchsenleisten 2,54 mm, 2X20, gerade
Sind die Buchsenleisten MPE 094-2-040 für hohe Strombelastungen geeignet?
Die Buchsenleisten MPE 094-2-040 sind primär für digitale und analoge Signale sowie für geringe Stromversorgungen ausgelegt. Die maximale Strombelastbarkeit pro Pin liegt typischerweise im Bereich von 1A bis 3A, abhängig von der spezifischen Beschichtung und der Dimensionierung der Leiterbahnen auf der Leiterplatte. Für Hochstromanwendungen sind spezielle Steckverbinder mit größeren Kontaktflächen und höherer Stromtragfähigkeit erforderlich.
Welche Art von Stiftleisten passen zu diesen Buchsenleisten?
Zu diesen Buchsenleisten passen Stiftleisten mit einem Rastermaß von 2,54 mm. Die Konfiguration der Stiftleiste sollte ebenfalls der 2×20-poligen Anordnung entsprechen, um eine vollständige und sichere Verbindung zu gewährleisten. Es gibt sowohl einreihige als auch zweireihige Stiftleisten, die mit dieser Buchsenleiste kompatibel sind.
Wie werden die Buchsenleisten auf der Leiterplatte befestigt?
Die MPE 094-2-040 Buchsenleisten sind für die Durchsteckmontage (Through-Hole Technology, THT) konzipiert. Die Pins werden durch vorgebohrte Löcher auf der Leiterplatte geführt und anschließend von der anderen Seite der Platine verlötet. Diese Lötverbindung sorgt für eine dauerhafte und elektrisch leitende Befestigung.
Ist die Beschichtung der Kontakte für alle Anwendungen geeignet?
Die Kontakte sind in der Regel mit einer hochwertigen Beschichtung versehen, wie beispielsweise Verzinnt oder Vergoldet. Eine Verzinnung ist eine kostengünstige und zuverlässige Lösung für viele allgemeine Anwendungen. Eine Vergoldung bietet exzellenten Korrosionsschutz und eine noch geringere Kontaktimpedanz, was sie ideal für Anwendungen macht, bei denen höchste Zuverlässigkeit und eine lange Lebensdauer unter schwierigen Umgebungsbedingungen gefordert sind.
Wie beeinflusst das Rastermaß von 2,54 mm die Kompatibilität?
Das Rastermaß von 2,54 mm ist ein weit verbreiteter Industriestandard für viele elektronische Komponenten. Dies bedeutet, dass diese Buchsenleisten sehr gut mit einer breiten Palette von Bauteilen wie Breadboards, anderen Steckverbindern, Adapterkarten und vielen Mikrocontroller-Entwicklungsboards kompatibel sind. Diese Standardisierung erleichtert die Planung und den Aufbau von elektronischen Schaltungen erheblich.
Sind die Buchsenleisten für den Einsatz bei hohen Temperaturen geeignet?
Ja, die Buchsenleisten sind aus Materialien gefertigt, die für den Einsatz in einem breiten Temperaturbereich ausgelegt sind, typischerweise von -40°C bis +105°C. Dies macht sie für viele industrielle und technische Umgebungen geeignet, in denen Temperaturschwankungen auftreten können.
Gibt es Unterschiede zwischen dieser geraden Buchsenleiste und abgewinkelten Varianten?
Der Hauptunterschied liegt in der Montageausrichtung auf der Leiterplatte. Eine gerade Buchsenleiste wird senkrecht zur Platinenoberfläche montiert, was oft für die Verbindung mit Kabeln oder anderen Komponenten, die parallel zur Platine verlaufen, bevorzugt wird. Abgewinkelte Buchsenleisten ermöglichen Verbindungen in einem anderen Winkel, was für bestimmte Layout-Anforderungen oder Platzbeschränkungen nützlich sein kann.
