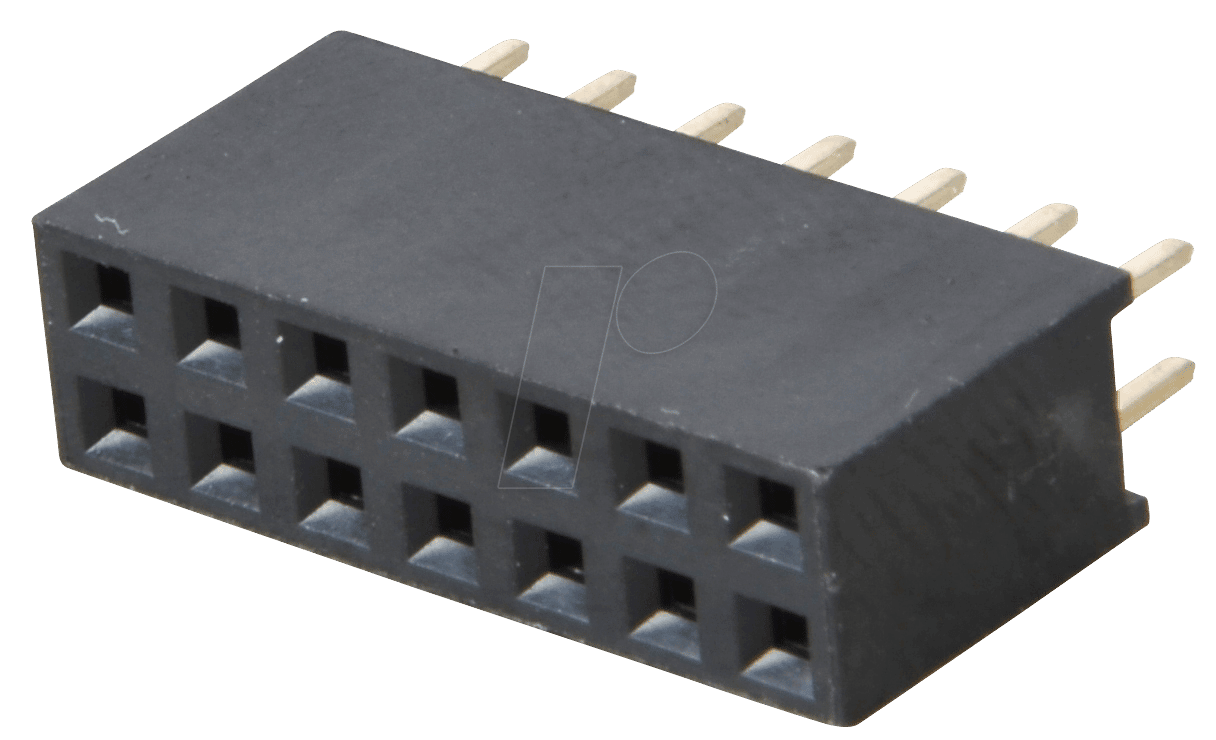

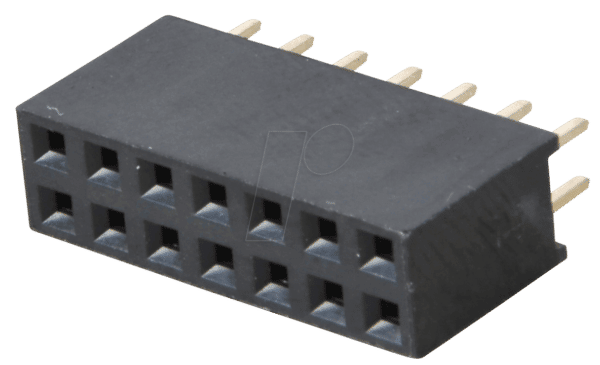

Hochwertige Buchsenleisten MPE 094-2-014 für präzise Verbindungen
Entdecken Sie die MPE 094-2-014 Buchsenleisten – die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die zuverlässige und stabile elektrische Verbindungen in anspruchsvollen Elektronikprojekten benötigen. Wenn Sie auf der Suche nach einer präzisen und langlebigen Steckverbindung sind, die Signalintegrität gewährleistet und mechanischen Belastungen standhält, dann sind diese Buchsenleisten die überlegene Wahl gegenüber weniger spezialisierten Alternativen.
Herausragende Eigenschaften und Vorteile
Die MPE 094-2-014 Buchsenleisten bieten eine Reihe von Vorteilen, die sie von Standardlösungen abheben und sie zu einer erstklassigen Wahl für Ihre Elektronikprojekte machen:
- Präziser Kontaktabstand: Mit einem Rastermaß von 2,54 mm sind diese Buchsenleisten perfekt für die Standardisierung Ihrer Leiterplattendesigns und die Kompatibilität mit einer breiten Palette von Stiftleisten und anderen Komponenten.
- Doppelreihige Ausführung (2×07 Pins): Die zweireihige Konfiguration mit insgesamt 14 Kontakten (7 pro Reihe) ermöglicht eine kompakte und effiziente Verdrahtung, ideal für Anwendungen, bei denen Platz eine wichtige Rolle spielt.
- Gerade Bauform: Die gerade Ausrichtung der Kontakte vereinfacht die Montage auf Leiterplatten und ermöglicht eine klare und übersichtliche Verkabelung, was die Fehlersuche und Wartung erleichtert.
- Hohe Zuverlässigkeit: Gefertigt aus robusten Materialien, bieten diese Buchsenleisten eine ausgezeichnete elektrische Leitfähigkeit und mechanische Stabilität, um langfristig zuverlässige Verbindungen zu gewährleisten.
- Optimale Signalintegrität: Das präzise Design minimiert Signalverluste und Übersprechen, was für kritische Anwendungen, bei denen Datenintegrität unerlässlich ist, von entscheidender Bedeutung ist.
- Einfache Handhabung: Die Buchsenleisten lassen sich leicht auf Stiftleisten stecken und wieder lösen, was den Prototyping- und Entwicklungszyklus beschleunigt.
Anwendungsbereiche und technische Spezifikationen
Die MPE 094-2-014 Buchsenleisten eignen sich hervorragend für eine Vielzahl von Anwendungen, darunter:
- Prototypenentwicklung und Debugging: Vereinfachen Sie den Prozess des Testens und der Fehlerbehebung Ihrer Schaltungen durch modulare und leicht austauschbare Verbindungen.
- Industrielle Automatisierung: Setzen Sie diese Buchsenleisten in Steuerungs- und Überwachungssystemen ein, wo Zuverlässigkeit und Langlebigkeit gefragt sind.
- Telekommunikationsgeräte: Nutzen Sie die präzisen Verbindungen für Datenübertragung und Signalweiterleitung in Kommunikationsinfrastrukturen.
- Medizintechnik: Die hohe Qualität und Zuverlässigkeit machen sie auch für den Einsatz in medizinischen Geräten geeignet.
- Verbraucherelektronik: Integrieren Sie sie in komplexe Baugruppen, wo eine standardisierte und sichere Verbindung unerlässlich ist.
Detaillierte Produktdaten
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Artikelnummer | MPE 094-2-014 |
| Produkttyp | Buchsenleiste, Stiftleiste |
| Rastermaß (Pitch) | 2,54 mm |
| Anzahl der Reihen | 2 |
| Anzahl der Kontakte pro Reihe | 7 |
| Gesamtanzahl der Kontakte | 14 |
| Bauform | Gerade |
| Kontaktmaterial | Phosphorbronze, verzinnt (typisch für hohe Leitfähigkeit und Korrosionsbeständigkeit) |
| Isolationsmaterial | Hochtemperatur-Kunststoff (z.B. PBT oder LCP), bietet elektrische Isolation und mechanische Stabilität bei verschiedenen Betriebstemperaturen |
| Betriebstemperaturbereich | -40°C bis +105°C (typisch für diese Art von Komponenten, gewährleistet Einsatzfähigkeit unter verschiedensten Bedingungen) |
| Max. Strombelastbarkeit pro Kontakt | Abhängig von der spezifischen Ausführung und Leiterbahn, typischerweise im Bereich von 1A bis 3A (für 2,54mm Pitch) |
| Max. Spannung | Abhängig von Isolationsmaterial und Abstand, üblicherweise 250 VAC / 350 VDC (für 2,54mm Pitch) |
| Montageart | Durchsteckmontage (THT – Through-Hole Technology) |
| Farbe des Gehäuses | Schwarz oder Grau (häufige Standardfarben für Identifikation und UV-Schutz) |
| Zulassungen | RoHS-konform (umweltfreundliche Materialverwendung) |
Konstruktionsmerkmale und Materialwissenschaft
Die MPE 094-2-014 Buchsenleisten sind das Ergebnis präziser Ingenieurskunst und sorgfältiger Materialauswahl. Das Gehäuse besteht aus einem robusten, hochtemperaturresistenten Kunststoff, der nicht nur eine exzellente elektrische Isolation gewährleistet, sondern auch mechanischen Beanspruchungen und thermischen Schwankungen standhält. Dies ist entscheidend, um Langzeitsicherheit und Zuverlässigkeit in anspruchsvollen Umgebungen zu garantieren. Die Kontakte selbst sind typischerweise aus Phosphorbronze gefertigt, einem Material, das für seine gute Leitfähigkeit, seine federnden Eigenschaften und seine Korrosionsbeständigkeit bekannt ist. Die Verzinnung der Kontakte optimiert die elektrische Verbindung zusätzlich, reduziert den Übergangswiderstand und schützt vor Oxidation, was für eine stabile Signalübertragung unerlässlich ist. Das Rastermaß von 2,54 mm ist ein international etablierter Standard in der Elektronikentwicklung, der die Kompatibilität mit einer breiten Palette von Steckverbindern und Leiterplattendesigns sicherstellt. Die gerade Bauform erleichtert die mechanische Montage auf der Leiterplatte und ermöglicht eine übersichtliche Anordnung der Verbindungen, was die Effizienz bei der Bestückung und bei der späteren Wartung erhöht. Die zweireihige Anordnung mit 7 Kontakten pro Reihe bietet eine hohe Packungsdichte an Verbindungen auf kleinstem Raum, was insbesondere bei der Miniaturisierung von elektronischen Geräten von Vorteil ist.
Technische Tiefe und Signalintegrität
Für Elektronikingenieure, die sich mit Hochfrequenzanwendungen oder der Übertragung sensibler Daten beschäftigen, ist die Signalintegrität ein primäres Anliegen. Die MPE 094-2-014 Buchsenleisten sind so konzipiert, dass sie minimale Signalverluste und eine Reduktion von Übersprechen ermöglichen. Das präzise gefertigte Gehäuse und die genauen Kontaktpositionen tragen dazu bei, eine definierte Impedanz und eine geringe parasitäre Kapazität zu gewährleisten. Dies ist besonders wichtig in digitalen Schaltungen, wo hohe Taktfrequenzen eine störungsfreie Datenübertragung erfordern, und in analogen Schaltungen, wo Rauschen und Signalverzerrungen die Leistung beeinträchtigen können. Die Wahl des Isolationsmaterials und die Konstruktion der Kontakte sind darauf ausgelegt, elektrische Entladungen und Kurzschlüsse auch unter widrigen Bedingungen zu verhindern. Die spezifizierte Strombelastbarkeit und Spannungsfestigkeit der Kontakte ist ein Indikator für die Robustheit dieser Verbindungselemente und ermöglicht ihren Einsatz in einer Vielzahl von Leistungs- und Signalpfaden.
FAQ – Häufig gestellte Fragen zu MPE 094-2-014 – Buchsenleisten 2,54 mm, 2X07, gerade
Können diese Buchsenleisten in Hochtemperaturumgebungen eingesetzt werden?
Ja, die MPE 094-2-014 Buchsenleisten sind in der Regel aus hochtemperaturresistentem Kunststoff gefertigt, der typischerweise einen Betriebstemperaturbereich von -40°C bis +105°C ermöglicht. Dies macht sie für den Einsatz in vielen industriellen und anspruchsvollen Anwendungen geeignet, die über normale Raumtemperaturen hinausgehen.
Welche Art von Stiftleisten passen zu diesen Buchsenleisten?
Diese Buchsenleisten mit einem Rastermaß von 2,54 mm sind kompatibel mit Standard-Stiftleisten (auch Header genannt), die ebenfalls ein Rastermaß von 2,54 mm aufweisen. Sie können sowohl einreihige als auch zweireihige Stiftleisten verwenden, abhängig von Ihrem spezifischen Verdrahtungsbedarf.
Sind die Kontakte dieser Buchsenleisten abriebfest und korrosionsbeständig?
Die Kontakte sind typischerweise mit einer Schicht aus Zinn (verzinnt) überzogen, was ihnen eine gute Korrosionsbeständigkeit und eine verbesserte Leitfähigkeit verleiht. Die Phosphorbronze als Basismaterial sorgt zudem für mechanische Festigkeit und gute Rückstellkräfte. Dies gewährleistet eine zuverlässige Verbindung über lange Zeiträume.
Wie wird die Qualität der elektrischen Verbindung sichergestellt?
Die Qualität der Verbindung wird durch das präzise gefertigte Rastermaß von 2,54 mm, die genaue Passform der Kontakte und die Materialqualität der Kontaktflächen (verzinntes Phosphorbronze) gewährleistet. Dies minimiert den Übergangswiderstand und sorgt für eine stabile und verlustarme Signalübertragung.
Sind diese Buchsenleisten für den Einsatz in Automobilanwendungen geeignet?
Obwohl die MPE 094-2-014 Buchsenleisten eine hohe Zuverlässigkeit bieten und oft in industriellen Anwendungen zu finden sind, müssen spezifische Automobilstandards und Vibrationsanforderungen separat geprüft werden. Für sicherheitskritische oder stark vibrationsbelastete Automobilanwendungen werden oft speziell dafür zertifizierte Steckverbinder empfohlen.
Welche Montageoptionen gibt es für diese Buchsenleisten?
Diese Buchsenleisten sind für die Durchsteckmontage (THT – Through-Hole Technology) auf Leiterplatten konzipiert. Dies bedeutet, dass die Kontakte durch vorgebohrte Löcher in der Leiterplatte gesteckt und auf der Lötseite verlötet werden, was eine robuste und dauerhafte mechanische und elektrische Verbindung schafft.
Wie trage ich die MPE 094-2-014 Buchsenleisten am besten in meine Stückliste (BOM) ein?
Für Ihre Stückliste empfiehlt sich die genaue Angabe der Hersteller-Artikelnummer (MPE 094-2-014) sowie eine kurze Beschreibung wie „Buchsenleiste, 2,54mm, 2×07 polig, gerade“. Dies stellt sicher, dass genau das korrekte Bauteil bestellt und verbaut wird.
