Zuverlässige Verbindungen für präzise Elektronikprojekte: MPE 094-2-006 Buchsenleisten

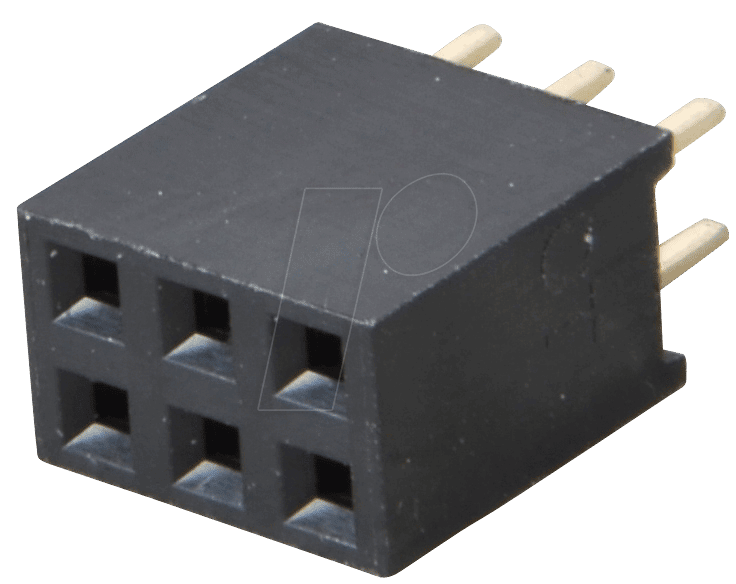

Wenn es um den Aufbau und die Wartung elektronischer Schaltungen geht, ist die Qualität der Verbindungen entscheidend für die Stabilität und Funktionalität des gesamten Systems. Die MPE 094-2-006 Buchsenleisten mit 2,54 mm Rastermaß und 2×03 Pins in gerader Ausführung sind die ideale Lösung für Entwickler, Ingenieure und versierte Hobbyisten, die eine robuste und präzise Schnittstelle für ihre Platinen benötigen. Diese Buchsenleisten bieten eine sichere und wiederholbare Verbindung, die speziell für den Einsatz in anspruchsvollen Umgebungen konzipiert wurde, wo Ausfälle keine Option sind.
Präzision und Stabilität auf höchstem Niveau
Die MPE 094-2-006 Buchsenleisten zeichnen sich durch ihre exakte Rasterung von 2,54 mm aus. Dieses weit verbreitete Standardmaß gewährleistet die Kompatibilität mit einer Vielzahl von Steckern, Kabeln und Komponenten, was sie zu einer universell einsetzbaren Lösung macht. Die 2×03 Pin-Konfiguration bietet eine kompakte und dennoch ausreichende Anzahl von Anschlusspunkten für viele gängige Anwendungen, von der Signalübertragung bis zur Stromversorgung kleinerer Module. Die gerade Bauform ermöglicht eine direkte und platzsparende Montage auf der Leiterplatte, was besonders in dicht bestückten Gehäusen von Vorteil ist.
Hervorragende Materialqualität und Verarbeitung
Bei der Entwicklung der MPE 094-2-006 Buchsenleisten wurde besonderer Wert auf die Auswahl hochwertiger Materialien gelegt. Das Gehäusematerial, typischerweise ein thermoplastisches Polymer wie PA66 oder PBT, bietet eine exzellente elektrische Isolation und Widerstandsfähigkeit gegenüber Umwelteinflüssen. Die Kontakte, gefertigt aus einer leitfähigen Legierung mit einer zuverlässigen Oberflächenveredelung wie Verzinnung oder Goldbeschichtung, garantieren geringen Übergangswiderstand und Schutz vor Korrosion. Diese sorgfältige Materialwahl stellt sicher, dass die Buchsenleisten auch unter wechselnden Bedingungen eine optimale Leistung erbringen.
Vielseitige Anwendungsmöglichkeiten
Die MPE 094-2-006 Buchsenleisten sind aufgrund ihrer Flexibilität und Zuverlässigkeit in zahlreichen Anwendungsbereichen einsetzbar. Sie eignen sich hervorragend für:
- Prototypenentwicklung und Breadboarding von Elektronikschaltungen
- Industrielle Steuerungs- und Automatisierungssysteme
- Verbindung von Sensoren und Aktoren
- Datenübertragungsports auf Leiterplatten
- DIY-Elektronikprojekte und Maker-Anwendungen
- Laboraufbauten und Messvorrichtungen
Die einfache Handhabung und die Möglichkeit, eine stabile mechanische Verbindung herzustellen, machen sie zu einem unverzichtbaren Bauteil für jeden, der mit Elektronik arbeitet.
Technische Spezifikationen und Konstruktionsmerkmale
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Teilenummer | MPE 094-2-006 |
| Produkttyp | Buchsenleiste |
| Rastermaß (Pitch) | 2,54 mm |
| Anzahl der Reihen | 2 |
| Anzahl der Pins pro Reihe | 3 |
| Gesamtanzahl Pins | 6 |
| Montagetyp | Durchsteckmontage (THT – Through-Hole Technology) |
| Ausrichtung | Gerade |
| Isolationsmaterial | Hochleistungs-Thermoplast (z.B. PA66, PBT) mit hoher Temperaturbeständigkeit und mechanischer Festigkeit |
| Kontaktmaterial | Kupferlegierung mit galvanischer Beschichtung (z.B. verzinnt oder vergoldet) für optimale Leitfähigkeit und Korrosionsschutz |
| Max. Strombelastbarkeit (pro Pin) | Typischerweise im Bereich von 1-3 A, abhängig von Material und Leiterbahndesign |
| Betriebstemperaturbereich | -40 °C bis +105 °C (typisch für Standard-Thermoplaste) |
| Spannungsfestigkeit | Hohe dielektrische Festigkeit, ausreichend für typische Niederspannungsanwendungen bis 250 V AC/DC |
| Flammschutzklasse | Gemäß UL 94 V-0 (typische Anforderung für Gehäusematerialien in Elektronikbauteilen) |
Konstruktionsvorteile für anspruchsvolle Anwendungen
Die MPE 094-2-006 Buchsenleisten sind mehr als nur eine Ansammlung von Kontakten. Ihre Konstruktion ist auf Langlebigkeit und Zuverlässigkeit ausgelegt:
- Präzise Kontaktausrichtung: Die exakt gefertigten Kontakte sorgen für einen sicheren und verlustfreien Stromfluss, was die Integrität von empfindlichen Signalen schützt.
- Robustes Gehäuse: Das Gehäuse schützt die Kontakte vor mechanischen Beschädigungen und Umwelteinflüssen wie Staub und Feuchtigkeit. Es ist so konstruiert, dass es den Anforderungen der Lötprozesse standhält, ohne sich zu verformen.
- Einfache Lötbarkeit: Die durchkontaktierten Pins sind für die einfache Montage auf Leiterplatten optimiert und ermöglichen einen starken mechanischen und elektrischen Halt nach dem Lötvorgang.
- Hohe Kontaktsicherheit: Die interne Konstruktion der Buchse gewährleistet einen festen Sitz des Steckers, wodurch unbeabsichtigtes Lösen der Verbindung effektiv verhindert wird.
- Standardisierte Schnittstelle: Die Verwendung des 2,54 mm Rasters garantiert Kompatibilität mit einem breiten Spektrum an Standard-Steckverbindern und ermöglicht somit eine problemlose Integration in bestehende oder neue Designs.
Haltbarkeit und Lebensdauer
Die MPE 094-2-006 Buchsenleisten sind für eine hohe Anzahl von Steckzyklen ausgelegt. Die Qualität der Kontakte und die präzise Fertigung des Steckmechanismus gewährleisten, dass die Verbindung über viele Jahre hinweg stabil bleibt. Dies ist besonders wichtig in Anwendungen, bei denen Wartungsarbeiten oder das Austauschen von Modulen häufiger erfolgen müssen.
FAQ – Häufig gestellte Fragen zu MPE 094-2-006 – Buchsenleisten 2,54 mm, 2X03, gerade
Was ist das 2,54 mm Rastermaß und warum ist es wichtig?
Das 2,54 mm Rastermaß (auch 0,1 Zoll genannt) ist ein internationaler Standard für den Abstand zwischen den Mittelpunkten von Kontakten auf Leiterplatten und Steckverbindern. Es ist entscheidend, da es die Kompatibilität mit einer Vielzahl von anderen elektronischen Bauteilen und Kabeln sicherstellt. Durch die Verwendung dieses Standards können Sie sicher sein, dass die MPE 094-2-006 Buchsenleisten problemlos mit den meisten Standard-Steckern und Komponenten zusammenarbeiten.
Für welche Art von Anwendungen sind diese Buchsenleisten am besten geeignet?
Diese Buchsenleisten eignen sich hervorragend für Anwendungen, die eine zuverlässige und präzise Schnittstelle erfordern. Dazu gehören Prototypenentwicklung, industrielle Automatisierung, Sensorik, Datenkommunikation und jegliche elektronischen Projekte, bei denen eine stabile Verbindung zwischen verschiedenen Platinen oder Modulen benötigt wird.
Welche Vorteile bietet die gerade Ausführung im Vergleich zu gewinkelten Varianten?
Die gerade Ausführung der MPE 094-2-006 Buchsenleisten ermöglicht eine direkte Montage auf der Leiterplatte und eine parallele Führung von angeschlossenen Kabeln. Dies spart Platz und vereinfacht das Kabelmanagement, insbesondere in dicht bestückten Gehäusen. Sie sind ideal, wenn keine Richtungsänderung der Verbindung benötigt wird.
Wie werden die MPE 094-2-006 Buchsenleisten auf der Leiterplatte befestigt?
Die Buchsenleisten sind für die Durchsteckmontage (THT – Through-Hole Technology) konzipiert. Dies bedeutet, dass die Pins durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend von der Unterseite verlötet werden. Dieses Verfahren gewährleistet eine sehr stabile und dauerhafte mechanische sowie elektrische Verbindung.
Kann ich diese Buchsenleisten in Anwendungen mit hoher Stromstärke verwenden?
Die MPE 094-2-006 Buchsenleisten sind für allgemeine Signal- und geringe bis mittlere Stromstärken ausgelegt. Die genaue Strombelastbarkeit variiert je nach Material und Kontaktdesign, liegt aber typischerweise im Bereich von 1-3 Ampere pro Pin. Für sehr hohe Stromstärken sollten spezialisierte Hochstromsteckverbinder in Betracht gezogen werden. Bitte prüfen Sie die detaillierten Spezifikationen für die genauen Werte.
Was bedeutet „2×03 Pins“?
Die Angabe „2×03 Pins“ beschreibt die Konfiguration der Buchsenleiste. Sie bedeutet, dass die Leiste aus zwei Reihen von Kontakten besteht, wobei jede Reihe drei Pins hat. Insgesamt bietet die Leiste somit 2 Reihen x 3 Pins = 6 Anschlusspunkte.
Sind die Kontakte dieser Buchsenleisten korrosionsbeständig?
Ja, die Kontakte sind typischerweise mit einer Oberflächenveredelung wie Verzinnung oder Vergoldung versehen. Diese Beschichtungen schützen die leitfähige Metalloberfläche vor Oxidation und Korrosion, was eine langfristig stabile und zuverlässige elektrische Verbindung sicherstellt, selbst in Umgebungen mit erhöhter Luftfeuchtigkeit.
