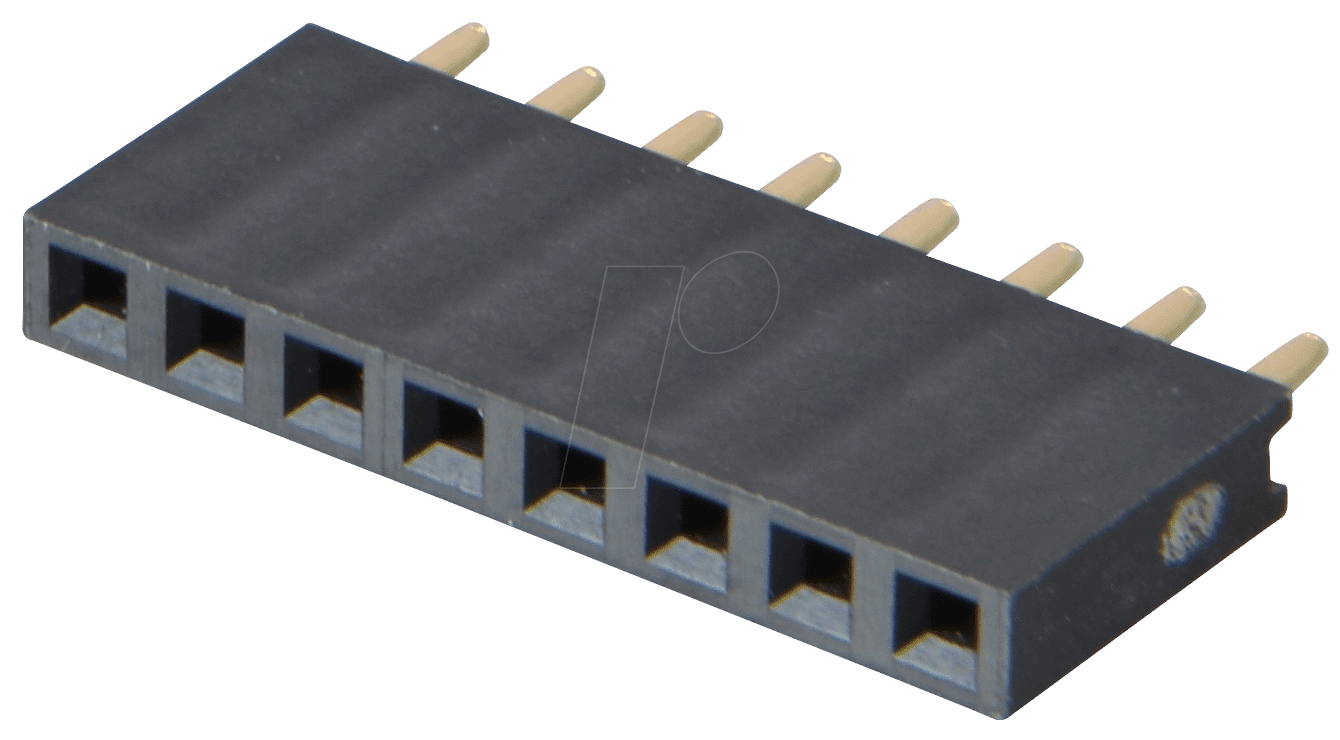

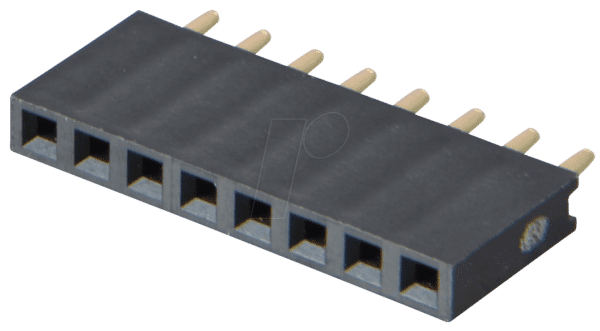

MPE 094-1-008 – Buchsenleisten 2,54 mm, 1X08, gerade

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: MPE 094-1-008 Buchsenleisten

Wenn es um zuverlässige und präzise elektrische Verbindungen in Ihren Elektronikprojekten geht, sind Standardlösungen oft nicht ausreichend. Die MPE 094-1-008 Buchsenleisten im 2,54 mm Raster mit einer einreihigen Konfiguration von 1×08 Pins sind die ideale Wahl für Entwickler, Ingenieure und Maker, die höchste Ansprüche an Lötbarkeit, mechanische Stabilität und Signalintegrität stellen. Dieses Bauteil schließt die Lücke zwischen Leiterplatte und externen Komponenten oder Kabeln mit einer Robustheit und Zuverlässigkeit, die Sie von einer hochwertigen Buchsenleiste erwarten.

Optimale Konnektivität für Ihre Schaltungen

Die MPE 094-1-008 Buchsenleiste wurde entwickelt, um eine klare und stabile Schnittstelle für Ihre elektronischen Schaltungen zu bieten. Mit ihrem standardisierten Rastermaß von 2,54 mm ist sie universell kompatibel mit einer Vielzahl von Steckern und Kabeln, was sie zu einem unverzichtbaren Bauteil für Prototypenbau, industrielle Automatisierung und anspruchsvolle Hobbyprojekte macht. Die gerade Ausführung ermöglicht eine einfache Montage auf Leiterplatten und gewährleistet eine direkte Signalübertragung ohne zusätzliche Verluste.

Hervorragende Eigenschaften der MPE 094-1-008 Buchsenleisten

• Hohe Kontaktgenauigkeit: Das 2,54 mm Rastermaß sichert eine exakte und sichere Verbindung, die Fehlkontakte minimiert und eine optimale Signalübertragung gewährleistet.
• Mechanische Stabilität: Die robuste Konstruktion und die solide Verarbeitung sorgen für Langlebigkeit und Widerstandsfähigkeit gegenüber mechanischer Belastung, selbst in rauen Umgebungen.
• Vielseitige Anwendung: Ideal für den Einsatz in der Industrie, im Prototypenbau, in der Messtechnik, in Steuerungsgeräten und in komplexen Hobbyprojekten.
• Einfache Montage: Die gerade Ausführung ermöglicht ein unkompliziertes Durchstecken oder Oberflächenmontage auf Leiterplatten, was den Aufbau von Schaltungen beschleunigt.
• Zuverlässige Signalübertragung: Die hochwertigen Kontakte minimieren Übergangswiderstände und sorgen für eine klare und unverfälschte Signalübertragung.
• Standardisierte Schnittstelle: Kompatibel mit einer breiten Palette von Steckverbindern und Kabeln mit 2,54 mm Rastermaß, was maximale Flexibilität bei der Komponentenauswahl bietet.

Technische Spezifikationen und Materialgüte

Die MPE 094-1-008 Buchsenleiste zeichnet sich durch ihre durchdachte Konstruktion und die Auswahl hochwertiger Materialien aus, die eine lange Lebensdauer und zuverlässige Funktion garantieren. Die Präzision der Pin-Anordnung und die Robustheit des Gehäusematerials sind entscheidend für die Integrität Ihrer Schaltungen.

Merkmal	Beschreibung
Produkttyp	Buchsenleiste, gerade
Rastermaß	2,54 mm
Anzahl der Reihen	1
Anzahl der Pins pro Reihe	8
Gesamtanzahl der Pins	8
Gehäusematerial	Hochtemperatur-Thermoplast (PA66 oder ähnliches), geeignet für Lötprozesse und mechanische Beanspruchung.
Kontaktmaterial	Phosphorbronze mit vergoldeter Oberfläche. Die Vergoldung bietet exzellente Korrosionsbeständigkeit und niedrige Übergangswiderstände für eine optimale elektrische Leitfähigkeit.
Betriebstemperaturbereich	Typischerweise -40°C bis +105°C, abhängig vom spezifischen Gehäusematerial. Diese breite Spanne ermöglicht den Einsatz in vielfältigen Umgebungsbedingungen.
Isolationswiderstand	Mindestens 1000 MΩ bei 500 V DC, was eine effektive elektrische Isolation zwischen den Pins gewährleistet.
Durchgangswiderstand	Maximal 20 mΩ nach einer Lebensdauerprüfung, was auf eine hohe Kontakqualität und geringe Verluste hinweist.
Bemessungsstrom	Typischerweise 1 A bis 3 A pro Kontakt, abhängig vom spezifischen Design und der Kühlung. Dies ermöglicht den Einsatz in einer Vielzahl von Stromversorgungs- und Signalwegen.
Bemessungsspannung	Typischerweise 250 V AC/DC, ausreichend für die meisten Anwendungen in der Niederspannungselektronik.
Montageart	Durchsteckmontage (THT – Through-Hole Technology) mit Lötfahnen zur Aufnahme auf Leiterplatten.
Farbe	Schwarz (typisch für Hochtemperatur-Thermoplaste, kann variieren).
Zulassungen	Konformität mit RoHS und REACH-Richtlinien für umweltfreundliche und sichere Elektronikkomponenten.

Anwendungsgebiete für die MPE 094-1-008 Buchsenleiste

Die Vielseitigkeit der MPE 094-1-008 Buchsenleiste eröffnet zahlreiche Anwendungsmöglichkeiten in verschiedenen Sektoren der Elektronikentwicklung:

• Prototypenbau und Entwicklung: Ermöglicht den schnellen und einfachen Aufbau von Testschaltungen und Prototypen, indem standardisierte Anschlusspunkte geschaffen werden.
• Industrielle Automatisierung: Perfekt geeignet für den Anschluss von Sensoren, Aktoren und Steuermodulen in Produktionsanlagen und industriellen Steuerungssystemen, wo Zuverlässigkeit oberste Priorität hat.
• Messtechnik und Laborgeräte: Bietet eine stabile Schnittstelle für die Verbindung von Messgeräten und Prüfaufbauten, um präzise Messergebnisse zu gewährleisten.
• Embedded Systems: Ideal für die Anbindung von Peripheriegeräten, Displays oder Kommunikationsmodulen an Mikrocontroller-basierte Systeme.
• Hobbyelektronik und Maker-Projekte: Bietet eine professionelle und robuste Lösung für anspruchsvolle Projekte, die über einfache Steckverbindungen hinausgehen.
• Leiterplattenduplizierung und Erweiterung: Dient als Basis für Adapterplatinen oder als Verlängerungsstück zur Schaffung von flexiblen Verbindungsarchitekturen.

Warum die MPE 094-1-008 die überlegene Wahl ist

Im Vergleich zu einfachen Stiftleisten oder weniger robusten Stecksystemen bietet die MPE 094-1-008 Buchsenleiste entscheidende Vorteile. Die präzise Fertigung und die Verwendung von Materialien wie vergoldeter Phosphorbronze sorgen für eine deutlich höhere Kontaktzuverlässigkeit und Langlebigkeit. Dies reduziert das Risiko von Ausfällen, die durch Korrosion, schlechten Kontakt oder mechanische Ermüdung verursacht werden. Die stabile Konstruktion des Gehäuses schützt die Kontakte und gewährleistet, dass die Leiste auch bei häufigem Stecken und Trennen ihre Form behält und eine konsistente Verbindung aufrechterhält. Entwickler, die Wert auf Signalintegrität und die Minimierung von Rauschen legen, profitieren von den geringen Übergangswiderständen, die durch die hochwertige Oberflächenbehandlung der Kontakte erreicht werden.

FAQ – Häufig gestellte Fragen zu MPE 094-1-008 – Buchsenleisten 2,54 mm, 1X08, gerade

Sind diese Buchsenleisten für die automatische Bestückung geeignet?

Die MPE 094-1-008 Buchsenleisten sind für die Durchsteckmontage (THT) konzipiert. Während viele THT-Bauteile mit moderner Bestückungsautomatisierung kompatibel sind, ist es ratsam, die spezifischen Bestückungsprozesse und Maschinenparameter Ihres Fertigungsdienstleisters zu konsultieren, um eine reibungslose Integration zu gewährleisten. Die gerade Ausführung und das standardisierte Rastermaß begünstigen jedoch eine effiziente Platzierung.

Welche Art von Steckern kann ich mit dieser Buchsenleiste verwenden?

Diese Buchsenleiste ist für die Verwendung mit Steckverbindern mit einem Rastermaß von 2,54 mm ausgelegt. Dies umfasst typischerweise Stiftleisten (male headers) mit einer oder mehreren Reihen, kompatible Kabelsteckverbinder und eine breite Palette von speziellen Adaptermodulen, die in der Elektronikindustrie weit verbreitet sind.

Wie unterscheidet sich die Qualität der Kontakte im Vergleich zu günstigeren Alternativen?

Die MPE 094-1-008 Buchsenleisten verwenden in der Regel Kontakte aus Phosphorbronze mit einer hochwertigen Vergoldung. Dies bietet im Vergleich zu unbeschichteten oder schlecht beschichteten Kontakten eine deutlich bessere Korrosionsbeständigkeit, geringere Übergangswiderstände und eine höhere Anzahl an Steckzyklen. Die Vergoldung schützt das Basismaterial und gewährleistet eine stabile elektrische Verbindung über lange Zeiträume.

Ist das Gehäusematerial hitzebeständig genug für bleifreie Lötprozesse?

Ja, das Gehäusematerial besteht aus einem Hochtemperatur-Thermoplast, typischerweise Polyamid (PA66) oder einem ähnlichen Material, das speziell für die Anforderungen von bleifreien Lötprozessen entwickelt wurde. Diese Materialien können die Temperaturen aushalten, die bei diesen Prozessen auftreten, ohne sich zu verformen oder zu zersetzen, und bieten gleichzeitig eine gute mechanische Stabilität.

Kann ich diese Buchsenleiste in Umgebungen mit hoher Luftfeuchtigkeit oder aggressiven Chemikalien einsetzen?

Die vergoldete Oberfläche der Kontakte bietet einen guten Schutz vor Korrosion, was den Einsatz in feuchter Umgebung erleichtert. Für den Einsatz in Umgebungen mit sehr aggressiven Chemikalien oder extremen Temperaturschwankungen ist es jedoch ratsam, die spezifischen Materialdatenblätter zu prüfen und gegebenenfalls zusätzliche Schutzmaßnahmen wie Vergussmassen oder Schutzgehäuse in Betracht zu ziehen.

Wie werden diese Buchsenleisten am besten auf der Leiterplatte montiert?

Die Montage erfolgt durch das Durchstecken der Lötfahnen durch die entsprechenden Löcher auf der Leiterplatte. Anschließend werden die Kontakte auf der Unterseite der Leiterplatte verlötet. Achten Sie auf eine korrekte Löttemperatur und -zeit, um eine starke und dauerhafte Verbindung zu gewährleisten. Eine sorgfältige Lötverbindung ist entscheidend für die Zuverlässigkeit der gesamten Schaltung.

Welche spezifischen Vorteile bietet die einreihige (1×08) Konfiguration?

Die einreihige Konfiguration von 1×08 Pins bietet eine lineare Anordnung von Anschlusspunkten, die besonders nützlich ist, wenn Platz auf der Leiterplatte begrenzt ist oder wenn eine klare, gerichtete Signalverbindung erforderlich ist. Sie vereinfacht das Routing von Kabeln und Verbindungen und ist ideal für Anwendungen, bei denen eine schmale Schnittstelle benötigt wird, wie z.B. bei der Anbindung von Displays, Tastaturen oder einzelnen Sensoren.

Marke	MPE-GARRY
