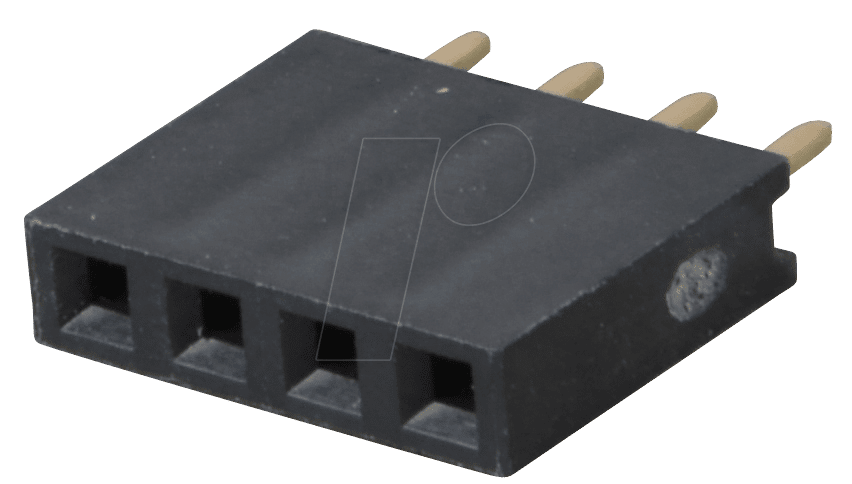

MPE 094-1-004: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Sie suchen nach einer robusten und präzisen Verbindungslösung für Ihre elektronischen Schaltungen? Der MPE 094-1-004 Buchsenleisten im 2,54 mm Raster, mit einer Einzelreihe von 4 Kontakten und geradem Steckwinkel, bietet genau das. Dieses Bauteil ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die eine zuverlässige und platzsparende Signalübertragung benötigen, sei es in Prototypen, industriellen Steuerungen oder kundenspezifischen Elektronikgeräten.
Warum MPE 094-1-004 die überlegene Wahl ist
Im Gegensatz zu minderwertigen oder universellen Verbindungselementen zeichnet sich die MPE 094-1-004 durch ihre optimierte Konstruktion und Materialqualität aus. Der standardisierte Rastermaß von 2,54 mm gewährleistet eine nahtlose Integration in bestehende Platinenlayouts und die Kompatibilität mit einer breiten Palette von Steckern und Zubehörteilen. Die gerade Ausführung mit 4 Kontakten bietet eine klare und übersichtliche Anordnung, die Fehler bei der Verdrahtung minimiert und die Wartung erleichtert. Die Langlebigkeit und die konstante Signalintegrität, die MPE-Produkte bieten, machen sie zur bevorzugten Wahl für anspruchsvolle Anwendungen, bei denen Ausfallzeiten keine Option sind.
Technische Spezifikationen und überlegene Eigenschaften
Die MPE 094-1-004 Buchsenleisten sind speziell dafür konzipiert, höchste Ansprüche an Leistung und Zuverlässigkeit zu erfüllen. Ihre Konstruktion ermöglicht eine sichere und wiederholbare Verbindung, die für den Dauereinsatz unter verschiedenen Umgebungsbedingungen geeignet ist. Die präzise gefertigten Kontakte minimieren den Übergangswiderstand und gewährleisten eine optimale Signalübertragung, selbst bei hohen Frequenzen oder schwachen Signalen.
Umfassende Vorteile der MPE 094-1-004 Buchsenleisten
- Hohe Kontaktsicherheit: Robuste Federkontakte sorgen für einen festen und sicheren Sitz, selbst bei Vibrationen und mechanischer Beanspruchung. Dies verhindert unerwünschte Unterbrechungen und gewährleistet eine durchgängige Signalverbindung.
- Optimierte Signalintegrität: Das 2,54 mm Rastermaß und die gerade Ausführung minimieren parasitäre Effekte und Kreuzkopplungen zwischen den Kontakten, was für präzise Datenübertragung unerlässlich ist.
- Einfache Handhabung und Integration: Die standardisierte Bauform erleichtert das Anstecken von Kabeln und Steckern sowie die Integration in bestehende Schaltungsdesigns. Die klare Anordnung der 4 Kontakte reduziert Montagefehler.
- Langlebigkeit und Robustheit: Gefertigt aus hochwertigen Materialien, sind diese Buchsenleisten für eine lange Lebensdauer und den Einsatz in industriellen Umgebungen konzipiert. Sie widerstehen Umwelteinflüssen und mechanischer Belastung.
- Platzsparende Lösung: Mit einer Einzelreihe von 4 Kontakten bietet die Buchsenleiste eine effiziente Raumnutzung auf der Leiterplatte, was besonders in kompakten Geräten von Vorteil ist.
- Hervorragende Lötbarkeit: Die Kontaktoberflächen sind für eine optimale Benetzung und stabile Lötverbindungen optimiert, was die Zuverlässigkeit der gesamten Baugruppe erhöht.
- Vielseitige Anwendungsmöglichkeiten: Von der Datenübertragung über die Stromversorgung bis hin zur Steuerung von Aktoren – diese Buchsenleisten sind universell einsetzbar.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller-Artikelnummer | MPE 094-1-004 |
| Produkttyp | Buchsenleiste, gerade |
| Rastermaß | 2,54 mm |
| Anzahl der Kontakte | 4 |
| Anzahl der Reihen | 1 |
| Steckrichtung | Gerade (90 Grad) |
| Gehäusematerial | Hochtemperatur-Kunststoff (typischerweise Polyamid oder PBT), UL94V-0 zertifiziert für erhöhte Sicherheit und Flammwidrigkeit. Bietet ausgezeichnete mechanische Stabilität und Beständigkeit gegenüber chemischen Einflüssen. |
| Kontaktmaterial | Phosphorbronze oder Messing mit hochwertiger Oberflächenveredelung (typischerweise verzinnt oder vergoldet für verbesserte Leitfähigkeit und Korrosionsbeständigkeit). Die präzise Federwirkung gewährleistet einen zuverlässigen und niederohmigen Kontakt über viele Steckzyklen. |
| Max. Strombelastbarkeit | Je nach Kontaktmaterial und Ausführung typischerweise im Bereich von 1A bis 3A pro Kontakt. Die genaue Spezifikation hängt von der spezifischen Ausführung und den Umgebungsbedingungen ab. |
| Betriebstemperatur | Geeignet für einen weiten Temperaturbereich, oft von -40°C bis +105°C. Diese Widerstandsfähigkeit ermöglicht den Einsatz in anspruchsvollen Umgebungen. |
| Isolationswiderstand | Sehr hoch, typischerweise > 1000 MΩ bei 500 V DC, was eine zuverlässige elektrische Trennung gewährleistet. |
| Durchgangswiderstand | Minimal, typischerweise < 20 mΩ, um Signalverluste zu minimieren und eine effiziente Stromübertragung zu ermöglichen. |
| Anschlusstechnik | Für Durchsteckmontage (Through-Hole Technology – THT) auf Leiterplatten. Die Pins sind so konzipiert, dass sie leicht durch die Bohrungen der Leiterplatte geführt und auf der Rückseite verlötet werden können. |
| Anwendungsbereiche | Elektronikentwicklung, Prototyping, industrielle Automatisierung, Mess- und Regeltechnik, Hobbyelektronik, Datenkommunikation, embedded Systeme, Signalverteilung. |
Tiefergehende Einblicke in Material und Technologie
Die Wahl des richtigen Gehäusematerials ist entscheidend für die Langlebigkeit und Sicherheit elektronischer Komponenten. Die MPE 094-1-004 Buchsenleisten sind aus einem thermoplastischen Hochleistungskunststoff gefertigt, der typischerweise eine UL94V-0 Zertifizierung aufweist. Diese Klassifizierung bedeutet, dass das Material im Brandfall nur langsam brennt und sich selbst erlöscht, was eine erhebliche Sicherheitsverbesserung für Ihre Geräte darstellt. Zudem bietet dieses Material eine hohe mechanische Festigkeit und Beständigkeit gegenüber einer Vielzahl von Chemikalien und Lösungsmitteln, die bei der Leiterplattenherstellung oder -wartung zum Einsatz kommen können.
Die internen Kontakte der Buchsenleiste sind von ebenso hoher Qualität. Gefertigt aus Materialien wie Phosphorbronze oder Messing, werden sie mit einer Edelmetallschicht veredelt, üblicherweise einer Verzinnung oder Vergoldung. Die Verzinnung bietet eine gute Lötbarkeit und Korrosionsbeständigkeit zu einem wirtschaftlichen Preis. Für Anwendungen, die eine noch höhere Zuverlässigkeit und eine extrem geringe Kontaktimpedanz erfordern, wie beispielsweise bei hochfrequenten Signalen oder in Umgebungen mit aggressiven atmosphärischen Bedingungen, ist eine Vergoldung die bevorzugte Wahl. Die Kontaktfedern sind so konstruiert, dass sie einen konstanten und sicheren Anpressdruck auf die Gegenkontakte ausüben, was über eine lange Lebensdauer und zahlreiche Steckzyklen hinweg eine stabile elektrische Verbindung gewährleistet.
Das Design der geraden Buchsenleiste mit 4 Kontakten im 2,54 mm Raster ist nicht zufällig gewählt. Dieses Rastermaß hat sich als industrieller Standard etabliert und bietet eine optimale Balance zwischen kompakter Bauweise und guter Handhabbarkeit. Die gerade Anordnung der Kontakte vereinfacht das Anschlussbild auf der Leiterplatte und reduziert das Risiko von Verdrahtungsfehlern, was besonders in komplexen elektronischen Systemen von unschätzbarem Wert ist. Die einzelnen Kontakte sind so dimensioniert, dass sie den Anforderungen für typische Signal- und Stromversorgungsanwendungen im Hobby- und Profibereich gerecht werden, wobei die maximale Strombelastbarkeit und Spannungsfestigkeit stets den relevanten Sicherheitsstandards entsprechen.
FAQ – Häufig gestellte Fragen zu MPE 094-1-004 – Buchsenleisten 2,54 mm, 1X04, gerade
Welche Art von Steckern kann ich mit der MPE 094-1-004 Buchsenleiste verwenden?
Die MPE 094-1-004 Buchsenleiste ist für die Aufnahme von Steckern mit einem 2,54 mm Pinraster ausgelegt. Dies umfasst eine breite Palette von Stiftleisten, Drahtsteckern und anderen kompatiblen Verbindungselementen, die in der Elektronikindustrie weit verbreitet sind.
Ist diese Buchsenleiste für den Einsatz in industriellen Umgebungen geeignet?
Ja, die MPE 094-1-004 Buchsenleiste ist aufgrund ihrer robusten Konstruktion, des hochwertigen Gehäusematerials (oftmals mit UL94V-0 Zertifizierung) und der widerstandsfähigen Kontaktbeschichtung für den Einsatz in industriellen Umgebungen konzipiert, die höhere Anforderungen an Langlebigkeit und Zuverlässigkeit stellen.
Wie wird die MPE 094-1-004 Buchsenleiste auf der Leiterplatte befestigt?
Diese Buchsenleiste ist für die Durchsteckmontage (Through-Hole Technology – THT) auf Leiterplatten vorgesehen. Die Pins werden durch vorgebohrte Löcher in der Leiterplatte gesteckt und anschließend auf der Lötseite fixiert, um eine stabile mechanische und elektrische Verbindung zu gewährleisten.
Welche Strombelastbarkeit kann ich von der MPE 094-1-004 erwarten?
Die maximale Strombelastbarkeit pro Kontakt liegt typischerweise im Bereich von 1 Ampere bis 3 Ampere, abhängig von der spezifischen Ausführung des Kontakts und den Umgebungsbedingungen. Für präzise Werte konsultieren Sie bitte das Datenblatt des Herstellers.
Wie wichtig ist das Rastermaß von 2,54 mm für meine Anwendung?
Das Rastermaß von 2,54 mm ist ein weit verbreiteter Industriestandard, der eine hohe Kompatibilität mit einer Vielzahl von Bauteilen und Steckern sicherstellt. Es bietet zudem eine gute Balance zwischen Packungsdichte und einfacher Handhabung, was für viele Prototyping- und Produktionsanwendungen entscheidend ist.
Kann ich die Buchsenleiste mehrfach verwenden, ohne dass die Kontaktqualität leidet?
Ja, die MPE 094-1-004 Buchsenleisten sind für eine hohe Anzahl von Steckzyklen ausgelegt. Die hochwertigen Kontaktmaterialien und die präzise Federkonstruktion sorgen dafür, dass die Kontaktqualität auch nach wiederholtem Ein- und Ausstecken auf einem konstant hohen Niveau bleibt.
Ist die MPE 094-1-004 Buchsenleiste für Hochfrequenzanwendungen geeignet?
Für einfache Signalübertragungen ist sie gut geeignet. Bei sehr hohen Frequenzen, wo Signalintegrität und Minimierung von parasitären Kapazitäten kritisch sind, sollten immer die spezifischen elektrischen Eigenschaften im Datenblatt geprüft werden. Die klare Struktur und das standardisierte Rastermaß sind hierbei jedoch vorteilhaft.
