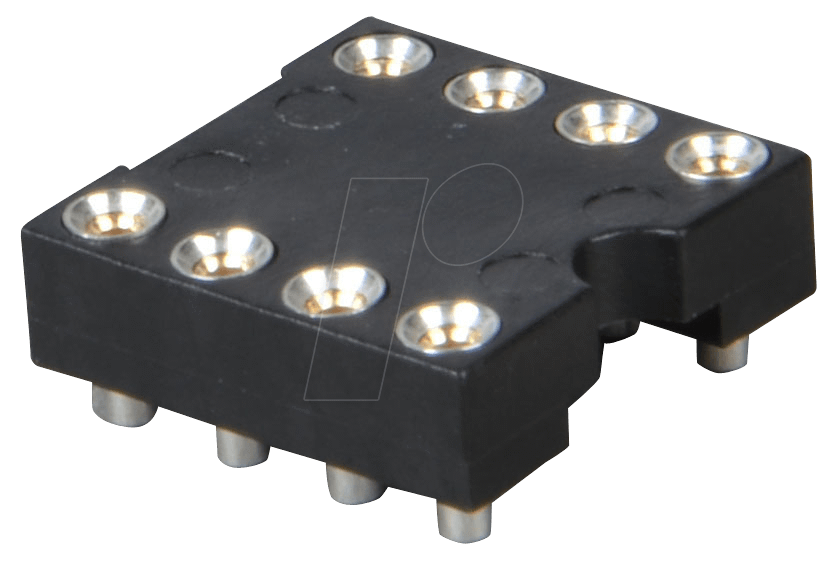

MPE 017-1-008-3 – Präzisions IC-Sockel für Anspruchsvolle Anwendungen
Der MPE 017-1-008-3 Präzisions-IC-Sockel mit 8 Pins und einem Rastermaß von 2,54 mm im SMD-Design ist die ideale Lösung für Elektronikentwickler, Ingenieure und Hobbyisten, die höchste Zuverlässigkeit und Präzision bei der Integration integrierter Schaltkreise benötigen. Er ermöglicht eine sichere und wiederholgenaue Kontaktierung von ICs auf Platinen, insbesondere in Umgebungen, wo Lötverbindungen nicht dauerhaft erwünscht sind oder häufige Komponentenwechsel erforderlich sind.
Überlegene Lösungsansätze für Entwicklungs- und Fertigungsprozesse
Im Vergleich zu direkten Lötverbindungen oder einfacheren Sockellösungen bietet der MPE 017-1-008-3 signifikante Vorteile. Seine präzise gefertigten Kontakte gewährleisten eine optimale elektrische Verbindung und minimieren Kontaktwiderstände, was für empfindliche Schaltungen und Hochfrequenzanwendungen unerlässlich ist. Die SMD-Bauform vereinfacht den automatisierten Bestückungsprozess und ermöglicht eine hohe Packungsdichte auf der Leiterplatte. Die 8-polige Auslegung macht ihn universell für eine Vielzahl von ICs mit entsprechendem Gehäuse geeignet, von Mikrocontrollern bis hin zu spezialisierten Chips.
Unerreichbare Präzision und Zuverlässigkeit im Detail
Die herausragende Leistung des MPE 017-1-008-3 begründet sich in seiner sorgfältigen Konstruktion und den hochwertigen Materialien, die für eine lange Lebensdauer und unübertroffene elektrische Integrität sorgen. Entwickelt, um den Anforderungen moderner Elektronikprojekte gerecht zu werden, setzt dieser Präzisionssockel neue Maßstäbe in Sachen Performance und Anwenderfreundlichkeit.
Technische Vorteile und Anwendungsfelder
- Höchste Kontaktgenauigkeit: Die präzise gefertigten Kontakte des Sockels gewährleisten eine gleichmäßige und stabile Verbindung mit den Beinchen des ICs. Dies reduziert das Risiko von Wackelkontakten und Signalverlusten, was für die Integrität sensibler elektronischer Schaltungen von entscheidender Bedeutung ist.
- Optimierte elektrische Eigenschaften: Durch die Verwendung von leitfähigen Materialien mit geringem spezifischem Widerstand und eine durchdachte Kontaktdesign minimiert der MPE 017-1-008-3 unerwünschte parasitäre Effekte wie Induktivitäten und Kapazitäten. Dies ist besonders wichtig bei Hochfrequenzanwendungen und schnellen digitalen Schaltungen.
- Wiederholgenaue Montage und Demontage: Der Sockel ermöglicht das einfache Einsetzen und Entfernen von ICs ohne Beschädigung der Leiterplatte oder des integrierten Schaltkreises. Dies ist ein unschätzbarer Vorteil während der Prototypenentwicklung, beim Testen und bei der Wartung von Geräten.
- SMD-Design für effiziente Bestückung: Die Surface Mount Device (SMD) Bauform ist vollständig kompatibel mit automatisierten Bestückungslinien, was eine schnelle und kosteneffiziente Fertigung ermöglicht. Die kompakte Bauweise erlaubt zudem eine höhere Bauteildichte auf der Leiterplatte.
- Robustheit und Langlebigkeit: Gefertigt aus widerstandsfähigen Materialien, ist der Sockel beständig gegen Umwelteinflüsse wie Temperaturwechsel und mechanische Belastungen. Dies gewährleistet eine zuverlässige Funktion über einen langen Zeitraum.
- Universelle Kompatibilität: Mit seinem 2,54 mm Rastermaß und der 8-poligen Konfiguration ist dieser Sockel kompatibel mit einer breiten Palette von gängigen ICs, was ihn zu einer flexiblen Wahl für diverse Projekte macht.
- Reduzierung thermischer Belastung: Durch die Vermeidung von direkter Lötung auf empfindlichen IC-Gehäusen werden potenzielle thermische Schäden während des Fertigungsprozesses minimiert.
Konstruktion und Materialgüte
Die interne Struktur des MPE 017-1-008-3 ist auf maximale Leitfähigkeit und mechanische Stabilität ausgelegt. Die Kontakte sind präzise gefertigt, um einen optimalen Anpressdruck auf die IC-Beinchen zu gewährleisten, ohne diese zu beschädigen. Die Gehäusematerialien sind sorgfältig ausgewählt, um thermische Stabilität, chemische Beständigkeit und elektrische Isolation zu bieten.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modellbezeichnung | MPE 017-1-008-3 |
| Polanzahl | 8-polig |
| Rastermaß | 2,54 mm (0.1 Zoll) |
| Montageart | SMD (Surface Mount Device) |
| Kontaktmaterial | Hochleitfähige Legierung mit hoher Beständigkeit gegen Oxidation |
| Gehäusematerial | Thermoplastisches Polymer mit hoher thermischer und mechanischer Stabilität, flammenhemmend |
| Betriebstemperaturbereich | -40°C bis +85°C (typisch für hochwertige Sockel) |
| Isolationswiderstand | > 1000 MΩ bei 500 V DC |
| Spannungsfestigkeit | 500 V AC/DC für 1 Minute |
| Mechanische Lebensdauer | > 100 Steckzyklen (typisch für Präzisionssockel) |
| Anwendung | Integration von 8-poligen ICs, Prototypenentwicklung, Testaufbauten, Reparaturen, industrielle Automatisierung |
| Lötverfahren-Kompatibilität | Geeignet für gängige SMD-Lötverfahren wie Reflow-Löten |
Umfassende Anwendungsszenarien
Der MPE 017-1-008-3 Präzisions-IC-Sockel findet breite Anwendung in verschiedenen technischen Disziplinen. In der Automobilindustrie dient er zur Integration von Steuergeräten und Sensoren, wo Zuverlässigkeit unter extremen Bedingungen gefordert ist. In der industriellen Automatisierung ermöglicht er den flexiblen Einsatz und Austausch von Komponenten in Produktionsanlagen. Auch in der Luft- und Raumfahrt, wo höchste Standards gelten, spielt die präzise Kontaktierung eine kritische Rolle. Im Bereich der Medizintechnik gewährleistet er die sichere Funktion elektronischer Komponenten in diagnostischen Geräten und Therapieeinrichtungen. Für Forschungslabore und Universitäten ist er ein unverzichtbares Werkzeug für die Entwicklung und Erprobung neuer Schaltungen und Prototypen. Selbst anspruchsvolle Hobbyelektroniker profitieren von der einfachen Handhabung und der hohen Zuverlässigkeit bei komplexen Projekten.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu MPE 017-1-008-3 – Präzisions IC-Sockel , 8polig, 2,54mm, SMD
Was ist der Hauptvorteil der Verwendung eines Präzisions-IC-Sockels wie dem MPE 017-1-008-3 im Vergleich zum direkten Löten?
Der Hauptvorteil liegt in der erhöhten Flexibilität und der reduzierten Fehleranfälligkeit. Präzisions-IC-Sockel ermöglichen ein einfaches und sicheres Einsetzen und Entfernen von integrierten Schaltkreisen, was sie ideal für die Prototypenentwicklung, das Testen und die Wartung macht. Direkte Lötverbindungen sind permanent und erschweren oder verunmöglichen den Austausch von Komponenten, was zu Beschädigungen der Leiterplatte oder des ICs führen kann.
Ist der MPE 017-1-008-3 für Hochfrequenzanwendungen geeignet?
Ja, die Präzisionsfertigung und die hochwertigen Kontaktmaterialien des MPE 017-1-008-3 minimieren parasitäre Effekte wie Induktivitäten und Kapazitäten. Dies ist essenziell für die Signalintegrität in Hochfrequenzanwendungen, wo unerwünschte Nebeneffekte die Leistung erheblich beeinträchtigen können. Die elektrischen Eigenschaften sind auf eine klare und stabile Signalübertragung optimiert.
Welche Arten von ICs können mit dem MPE 017-1-008-3 verwendet werden?
Der Sockel ist für 8-polige integrierte Schaltkreise konzipiert. Dies umfasst eine Vielzahl von ICs wie z.B. bestimmte Mikrocontroller, Operationsverstärker, Speicherchips oder spezialisierte Logik-ICs, die eine 8-polige Pinbelegung im Dual-Inline-Paket (DIP) oder ähnlichen Bauformen aufweisen. Das Rastermaß von 2,54 mm ist ein weit verbreiteter Standard.
Ist die SMD-Bauform des MPE 017-1-008-3 einfach zu verarbeiten?
Die SMD-Bauform ist für die automatische Bestückung auf Leiterplatten optimiert und wird typischerweise im Reflow-Lötverfahren verarbeitet. Dies macht die Integration in industriellen Fertigungsprozessen sehr effizient. Für manuelle Lötungen sind ebenfalls entsprechende Techniken anwendbar, erfordern jedoch mehr Präzision als PTH-Komponenten.
Wie beeinflusst das Material des Sockels seine Leistung und Lebensdauer?
Das Gehäusematerial, oft ein Hochtemperatur-Thermoplast, bietet thermische und mechanische Stabilität sowie eine hervorragende elektrische Isolation. Die Kontaktmaterialien, in der Regel eine legierte Kupferlegierung mit einer Oberflächenbehandlung, gewährleisten eine hohe Leitfähigkeit und Korrosionsbeständigkeit. Diese Kombination aus Materialien bestimmt maßgeblich die Zuverlässigkeit, den geringen Kontaktwiderstand und die Langlebigkeit des Sockels.
Kann der Sockel wiederholt eingesetzt werden, ohne seine Funktion zu beeinträchtigen?
Ja, Präzisions-IC-Sockel sind für eine hohe mechanische Lebensdauer konzipiert. Die Kontakte behalten ihre Elastizität und ihren Anpressdruck über eine definierte Anzahl von Steckzyklen, was häufiges Austauschen von ICs ohne Leistungseinbußen ermöglicht. Die genaue Zahl der Zyklen ist herstellerabhängig, liegt aber typischerweise im Bereich von mehreren hundert.
Was bedeutet die Angabe „2,54 mm Rastermaß“?
Das Rastermaß von 2,54 mm (oft auch als 0.1 Zoll bezeichnet) ist ein internationaler Standard für den Abstand zwischen den Anschlusspins von integrierten Schaltkreisen (ICs) und Sockeln. Es stellt sicher, dass der IC perfekt in die entsprechenden Fassungen des Sockels passt, was die Kompatibilität und einfache Montage gewährleistet.
