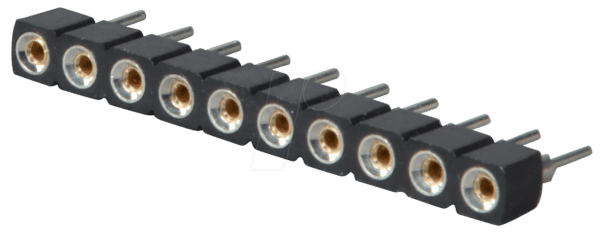

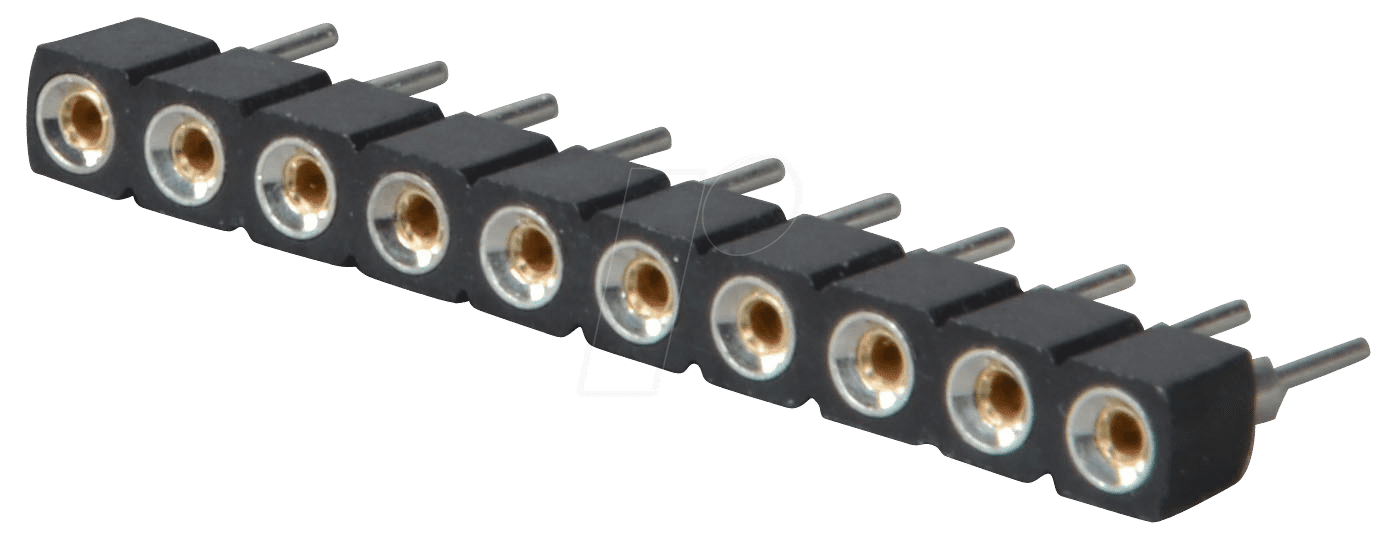

MPE 006-1-010 – Präzisions-Sockelstreifen 2,54 mm, 10-polig: Die Basis für Ihre anspruchsvollen Schaltungen
Entwickler, Bastler und Ingenieure suchen oft nach zuverlässigen und präzisen Verbindungsbausteinen, um komplexe elektronische Schaltungen zu realisieren. Der MPE 006-1-010 Präzisions-Sockelstreifen mit seinem 2,54 mm Raster und 10 Polen bietet hierfür die ideale Lösung. Dieses hochwertige Bauteil minimiert Kontaktprobleme und gewährleistet eine stabile Signalübertragung, selbst unter anspruchsvollen Bedingungen, und ist damit die erste Wahl für professionelle Anwendungen.
Präzision trifft Langlebigkeit: Die Vorteile des MPE 006-1-010
Der MPE 006-1-010 Präzisions-Sockelstreifen zeichnet sich durch seine herausragende Qualität und durchdachte Konstruktion aus. Im Vergleich zu einfacheren Buchsenleisten oder Steckverbindern bietet er eine signifikant höhere Präzision in der Kontaktführung, was zu geringeren Übergangswiderständen und einer verbesserten elektrischen Integrität führt. Diese Faktoren sind entscheidend für die Zuverlässigkeit und Leistung Ihrer Schaltungen, insbesondere bei Hochfrequenzanwendungen oder empfindlichen Sensorsignalen.
Hervorragende elektrische Eigenschaften
- Geringer Übergangswiderstand: Die präzise gefertigten Kontakte minimieren den Widerstand zwischen Sockel und Stecker, was zu minimalen Signalverlusten führt.
- Hohe Strombelastbarkeit: Entwickelt für zuverlässige Leistungsübertragung, unterstützt dieser Sockelstreifen eine angemessene Stromstärke für viele Standardanwendungen.
- Robuste Isolierung: Das Gehäusematerial schützt die Kontakte und verhindert Kurzschlüsse, selbst bei dichter Bestückung auf der Platine.
Optimale mechanische Stabilität
- Passgenauigkeit: Das standardisierte 2,54 mm Raster ermöglicht eine perfekte Kompatibilität mit einer breiten Palette von Steckern und Modulen.
- Sichere Rastung: Die Kontakte sind so konzipiert, dass sie einen festen und sicheren Halt für die eingeführten Pins gewährleisten.
- Lange Lebensdauer: Hochwertige Materialien und präzise Fertigung sorgen für eine hohe Anzahl von Steckzyklen ohne signifikante Verschlechterung der Kontaktqualität.
Technische Spezifikationen und Materialgüte
Der MPE 006-1-010 repräsentiert eine durchdachte Auswahl an Materialien und Fertigungsverfahren, die seine Leistungsfähigkeit und Zuverlässigkeit unterstreichen. Die präzise Bestückung von zehn Kontakten auf einem 2,54 mm Raster ist das Ergebnis sorgfältiger Planung und Ausführung, um sowohl eine hohe Pin-Dichte als auch eine einfache Handhabung zu ermöglichen. Die Auswahl des Isoliermaterials und der Kontaktmetallisierung ist entscheidend für die elektrische Performance und die Beständigkeit gegenüber Umwelteinflüssen.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Präzisions-Sockelstreifen |
| Polzahl | 10 |
| Rastermaß | 2,54 mm |
| Isolationsmaterial | Hochwertiges, thermoplastisches Polymer (z.B. PBT oder PA, je nach genauer Spezifikation des Herstellers), ausgezeichnete dielektrische Eigenschaften und hohe Temperaturbeständigkeit. |
| Kontaktmaterial | Phosphorbronze oder ähnliche Legierung mit einer Oberflächenveredelung (z.B. Zinn oder vergoldet) für optimale Leitfähigkeit und Korrosionsbeständigkeit. |
| Betriebstemperatur | Typischerweise im Bereich von -40°C bis +105°C, was eine breite Einsatzmöglichkeit auch in Umgebungen mit schwankenden Temperaturen ermöglicht. |
| Anschlussart | Lötbar, für Durchsteckmontage (Through-Hole Technology – THT) auf Leiterplatten konzipiert. |
| Gehäuseform | Einteiliger Sockelstreifen zur einfachen Montage auf der Leiterplatte. |
| UL-Zertifizierung | Konform mit UL 94-V0, was eine hohe Flammwidrigkeit des Isoliermaterials gewährleistet und somit zusätzliche Sicherheit bietet. |
| Anwendungsbereiche | Prototypenbau, industrielle Steuerungen, Kommunikationssysteme, Messtechnik, Hobbyelektronik, Schnittstellenkonverter. |
Einsatzmöglichkeiten und Anwendungsfelder
Der MPE 006-1-010 Präzisions-Sockelstreifen ist ein vielseitiger Baustein, der in zahlreichen elektronischen Applikationen seine Stärken ausspielt. Seine präzise gefertigten Kontakte und das standardisierte Rastermaß machen ihn zur idealen Wahl für Aufgaben, bei denen Zuverlässigkeit und Signalintegrität von höchster Bedeutung sind. Ob im professionellen Umfeld oder im anspruchsvollen Hobbybereich, dieser Sockelstreifen liefert die stabile Basis, die für den Erfolg Ihrer Projekte unerlässlich ist.
Zuverlässige Verbindungen für komplexe Systeme
- Prototypenentwicklung: Ermöglicht das einfache und wiederholbare Anstecken und Abziehen von Komponenten auf Breadboards und Entwicklungsboards.
- Industrielle Automatisierung: Perfekt für den Einsatz in Steuerungs- und Überwachungssystemen, wo robuste und langlebige Verbindungen gefragt sind.
- Test- und Messgeräte: Garantiert präzise und störungsfreie Signalpfade für empfindliche Messungen.
- Embedded Systems: Ideal zur Anbindung von Mikrocontrollern, Sensoren und Aktoren an Hauptplatinen.
- Signalübertragung: Stellt eine stabile Verbindung für digitale und analoge Signale sicher und minimiert Signaldegradation.
- Modulare Schaltungsdesigns: Unterstützt den Aufbau modularer Systeme, bei denen einzelne Funktionsblöcke einfach ausgetauscht werden können.
FAQ – Häufig gestellte Fragen zu MPE 006-1-010 – Präzisions-Sockelstreifen 2,54 mm, 10-polig
Was bedeutet das Rastermaß von 2,54 mm?
Das Rastermaß von 2,54 mm ist ein internationaler Standard in der Elektronik. Es beschreibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte. Dieser Abstand ist ideal, da er eine hohe Pin-Dichte ermöglicht und gleichzeitig eine ausreichende Isolation zwischen den Kontakten gewährleistet. Viele Steckertypen und Leiterplattenlayouts sind auf dieses Standardraster ausgelegt, was eine hohe Kompatibilität sicherstellt.
Für welche Art von Anwendungen ist dieser Sockelstreifen am besten geeignet?
Dieser Präzisions-Sockelstreifen ist ideal für Anwendungen, die eine hohe Zuverlässigkeit und präzise Signalübertragung erfordern. Dazu gehören insbesondere Prototypenentwicklung, industrielle Steuerungen, Kommunikationssysteme, Messtechnik und anspruchsvolle Hobbyprojekte. Seine robuste Bauweise und die hochwertige Kontaktierung machen ihn auch für Umgebungen mit höheren Anforderungen an Stabilität und Langlebigkeit geeignet.
Wie unterscheidet sich ein Präzisions-Sockelstreifen von einem Standard-Sockelstreifen?
Ein Präzisions-Sockelstreifen zeichnet sich durch eine höhere Fertigungsgenauigkeit aus. Dies führt zu engeren Toleranzen, einer besseren mechanischen Passform und vor allem zu einem geringeren Übergangswiderstand der Kontakte. Während Standard-Sockelstreifen für allgemeine Zwecke ausreichen, sind Präzisions-Varianten wie der MPE 006-1-010 die bevorzugte Wahl für Anwendungen, bei denen selbst kleine Schwankungen im Signal oder erhöhte Widerstände kritisch sind.
Ist der MPE 006-1-010 für hohe Stromstärken ausgelegt?
Der MPE 006-1-010 Präzisions-Sockelstreifen ist für die zuverlässige Übertragung von Signalen und moderaten Stromstärken konzipiert. Die genaue Strombelastbarkeit hängt von der Ausführung der Kontakte und deren Beschaffenheit ab. Für Anwendungen, die sehr hohe Stromstärken erfordern, sollten spezielle Leistungskontakte oder Steckverbinder mit entsprechend höherer Stromtragfähigkeit in Betracht gezogen werden. Für die meisten typischen Schnittstellen- und Signalverbindungen ist die Strombelastbarkeit jedoch mehr als ausreichend.
Welche Art von Steckern können mit diesem Sockelstreifen verwendet werden?
Mit dem MPE 006-1-010 Präzisions-Sockelstreifen können Standard-Steckverbinder mit einem Rastermaß von 2,54 mm verwendet werden. Dies umfasst typischerweise Stiftleisten (Header Pins) mit einem oder mehreren Reihen, die in das 2,54 mm Raster passen. Auch viele Dupont-Stecker oder spezielle Jumper-Stecker sind mit diesem Rastermaß kompatibel.
Wie erfolgt die Montage des Sockelstreifens auf der Leiterplatte?
Der MPE 006-1-010 ist für die Durchsteckmontage (Through-Hole Technology – THT) konzipiert. Das bedeutet, die Anschluss-Pins des Sockelstreifens werden durch vorgebohrte Löcher auf der Leiterplatte geführt. Anschließend werden die Pins von der Unterseite der Platine durch Löten fixiert und elektrisch verbunden. Dies gewährleistet eine mechanisch sehr stabile Verbindung.
Bietet der Sockelstreifen auch Schutz vor statischer Entladung?
Der Sockelstreifen selbst bietet keinen dedizierten Schutz vor statischer Entladung (ESD). Der Schutz vor ESD muss durch geeignete Designpraktiken auf der Leiterplatte und die Verwendung von ESD-geschützten Bauteilen gewährleistet werden. Das Isoliermaterial und die Kontaktierung sind jedoch so gewählt, dass sie unter normalen Betriebsbedingungen keine Probleme verursachen. Bei empfindlichen Schaltungen sind zusätzliche ESD-Schutzmaßnahmen immer ratsam.
