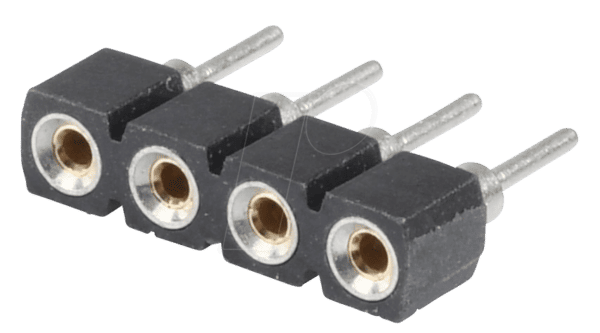

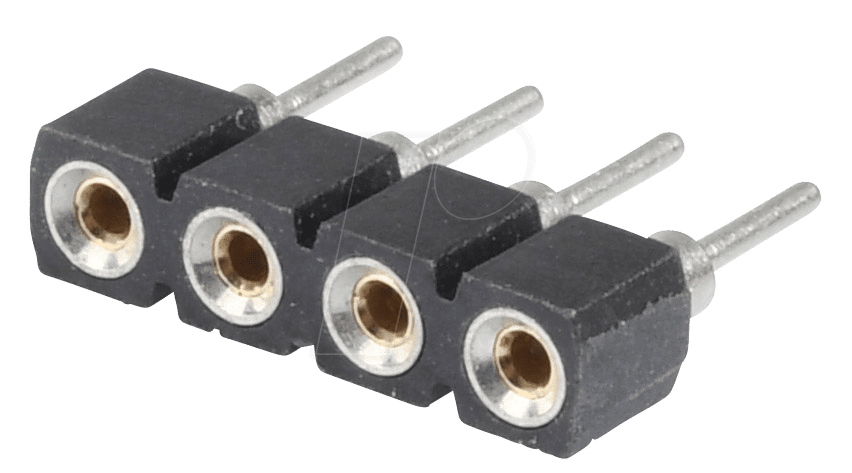

Optimale Verbindungen für Ihre Elektronikprojekte: MPE 006-1-004 – Präzision-Sockelstreifen RM 2,54 4-pol.
Der MPE 006-1-004 Präzisions-Sockelstreifen RM 2,54 mit 4 Polen ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die zuverlässige und präzise Steckverbindungen in ihren elektronischen Schaltungen benötigen. Dieses hochwertige Bauteil löst das Problem instabiler oder unpräziser Verbindungen, die zu Fehlfunktionen oder Leistungseinbußen führen können, und gewährleistet eine sichere und dauerhafte elektrische Kopplung.
Überlegene Präzision und Zuverlässigkeit
Im Vergleich zu herkömmlichen Steckverbindern zeichnet sich der MPE 006-1-004 durch seine herausragende Präzision aus. Der Rastermaß von 2,54 mm ist ein Industriestandard, der eine exakte Ausrichtung der Kontakte ermöglicht. Dies minimiert das Risiko von Kurzschlüssen oder fehlerhaften Verbindungen, insbesondere bei komplexen Schaltungen mit vielen Pins. Die 4-polige Ausführung bietet genügend Flexibilität für eine Vielzahl von Anwendungen, ohne unnötigen Platzbedarf zu beanspruchen.
Umfassende Anwendungsbereiche
Der MPE 006-1-004 Präzisions-Sockelstreifen RM 2,54 4-pol. ist universell einsetzbar und findet Anwendung in:
- Prototyping und Entwicklung: Perfekt für den schnellen Aufbau und Test von Schaltungen auf Steckplatinen (Breadboards).
- Industrielle Automatisierung: Zuverlässige Verbindung von Sensoren, Aktoren und Steuergeräten in anspruchsvollen Umgebungen.
- Embedded Systems: Zur Anbindung von Mikrocontrollern, Displays und Peripheriemodulen.
- Hobbyelektronik: Ideal für fortgeschrittene Bastler, die Wert auf hochwertige und langlebige Verbindungen legen.
- Mess- und Prüftechnik: Ermöglicht präzise Signalübertragung in Testaufbauten und Messgeräten.
- Kfz-Elektronik: Eignung für Anwendungen, bei denen Vibrationen und Temperaturschwankungen auftreten können.
- Audio- und Videotechnik: Zur Signalübertragung in professionellen Geräten und Spezialanfertigungen.
Konstruktion und Materialqualität
Die Qualität der Verbindungen wird maßgeblich durch die Materialbeschaffenheit und die Konstruktion des Sockelstreifens bestimmt. Der MPE 006-1-004 setzt hier auf bewährte Standards, um Langlebigkeit und optimale elektrische Eigenschaften zu gewährleisten.
- Robuster Sockelkörper: Der Isolierkörper besteht typischerweise aus Hochleistungskunststoffen wie PBT (Polybutylenterephthalat) oder PA (Polyamid), die eine hohe thermische Belastbarkeit, mechanische Festigkeit und ausgezeichnete dielektrische Eigenschaften aufweisen. Dies schützt die Kontakte vor Umwelteinflüssen und verhindert Beschädigungen.
- Hochleitfähige Kontakte: Die einzelnen Kontakte sind in der Regel aus einer Kupferlegierung gefertigt, die für ihre gute elektrische Leitfähigkeit bekannt ist. Eine Oberflächenveredelung, oft mit Zinn oder einer Goldlegierung, schützt die Kontakte vor Oxidation und Korrosion, was die Lebensdauer der Verbindung erheblich verlängert und einen stabilen Kontaktwiderstand sicherstellt.
- Präzise Fertigung: Das Rastermaß von 2,54 mm wird durch hochpräzise Spritzgussverfahren und Stanztechniken gewährleistet. Dies garantiert eine exakte Aufnahme und Führung der Gegenstecker und verhindert ein verkanten oder schiefes Einstecken.
- Lötfähigkeit: Die Anschlussenden sind für eine zuverlässige Lötverbindung ausgelegt, was eine permanente und sichere Integration in Leiterplatten ermöglicht.
Technische Spezifikationen und Leistung
Die technischen Details des MPE 006-1-004 Präzisions-Sockelstreifen RM 2,54 4-pol. unterstreichen seine Eignung für anspruchsvolle Anwendungen.
- Nennstrombelastbarkeit: Typischerweise ausgelegt für Ströme im Bereich von 1A bis 3A, abhängig von der Drahtstärke des angeschlossenen Kabels und der Umgebungstemperatur. Dies ermöglicht den Einsatz in vielen gängigen Schaltungen.
- Nennspannung: Die Isolationsspannung ist in der Regel ausreichend für Spannungen bis zu 250V AC/DC oder höher, was breite Anwendungsmöglichkeiten eröffnet.
- Temperaturbereich: Der Betriebstemperaturbereich liegt meist zwischen -40°C und +85°C oder höher, was eine zuverlässige Funktion auch unter wechselnden Umgebungsbedingungen sicherstellt.
- Isolationswiderstand: Ein hoher Isolationswiderstand (typischerweise >10^9 Ohm) minimiert Leckströme und gewährleistet die Signalintegrität.
- Durchgangswiderstand: Ein geringer Durchgangswiderstand der Kontakte (<50 mOhm) sorgt für minimale Signalverluste.
- Anzahl der Pole: 4 Pole, ideal für die Steuerung einzelner Signale, Spannungsversorgungen oder Datenschnittstellen.
Eigenschaften im Überblick
| Merkmal | Beschreibung/Wert |
|---|---|
| Produkttyp | Präzisions-Sockelstreifen |
| Modellbezeichnung | MPE 006-1-004 |
| Rastermaß (Pin-Abstand) | 2,54 mm (0.1 Zoll) |
| Anzahl der Pole | 4-polig |
| Material Isolierkörper | Hochleistungspolyamid (PA) oder Polybutylenterephthalat (PBT) – für hohe thermische und mechanische Stabilität |
| Material Kontakte | Kupferlegierung mit Oberflächenveredelung (z.B. Zinn, Silber oder Gold) – für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Montageart | Lötbar (THT – Through-Hole Technology) oder bedrahtet über entsprechende Gegenstücke |
| Nennspannung | Bis zu 250V AC/DC (anwendungsspezifisch, bitte Datenblatt prüfen) |
| Nennstrom | Typischerweise 1A bis 3A (abhängig von der Applikation und Drahtgröße) |
| Temperaturbereich | -40°C bis +85°C (typisch für standardisierte Kunststoffe) |
| Geprüfte Normen | Konformität mit relevanten RoHS- und REACH-Richtlinien für umweltfreundliche Elektronik |
Häufig gestellte Fragen (FAQ)
Was ist das Rastermaß RM 2,54 und warum ist es wichtig?
Das Rastermaß RM 2,54 steht für einen Pin-Abstand von 2,54 Millimetern (entspricht 0,1 Zoll) und ist ein weit verbreiteter Standard in der Elektronikindustrie. Dieser genormte Abstand ermöglicht die Kompatibilität zwischen verschiedenen Bauteilen wie Sockelleisten, Stiftleisten und Steckplatinen. Eine präzise Einhaltung dieses Maßes gewährleistet, dass Gegenstecker korrekt und ohne mechanische Spannung sitzen, was für eine zuverlässige elektrische Verbindung unerlässlich ist.
Für welche Art von Anwendungen ist ein 4-poliger Sockelstreifen geeignet?
Ein 4-poliger Sockelstreifen wie der MPE 006-1-004 ist vielseitig einsetzbar. Er eignet sich hervorragend für die Übertragung von bis zu vier individuellen Signalen, die Anbindung von Stromversorgungen (z.B. +V, GND und zwei Signalleitungen), oder die Verbindung von Datenschnittstellen wie I2C, SPI oder UART, bei denen oft vier Verbindungen benötigt werden. Dies macht ihn zu einem Standardbauteil im Prototyping und in der industriellen Elektronik.
Welche Vorteile bietet die Oberflächenveredelung der Kontakte?
Die Oberflächenveredelung der Kontakte, typischerweise mit Zinn, Silber oder Gold, dient mehreren wichtigen Zwecken. Sie schützt das darunterliegende Basismaterial (oft eine Kupferlegierung) vor Oxidation und Korrosion, was die Kontaktfläche dauerhaft leitfähig hält. Eine gute Oberflächenveredelung reduziert zudem den Übergangswiderstand, sorgt für eine geringere mechanische Abnutzung bei wiederholtem Stecken und verbessert die allgemeine Zuverlässigkeit und Lebensdauer der Verbindung.
Ist der MPE 006-1-004 für den Einsatz in anspruchsvollen Umgebungen geeignet?
Ja, der MPE 006-1-004 ist aufgrund seiner Konstruktion und der verwendeten Materialien für den Einsatz in vielen anspruchsvollen Umgebungen konzipiert. Die robusten Isolierkörper aus Hochleistungspolyamid oder PBT bieten eine gute Beständigkeit gegenüber thermischen Belastungen und mechanischen Einflüssen. Die präzise gefertigten Kontakte und ihre Oberflächenveredelung sorgen für eine stabile Verbindung auch unter Bedingungen mit Vibrationen oder leichten Feuchtigkeitsschwankungen. Für extreme Umgebungen (z.B. hohe Temperaturen, aggressive Chemikalien) sind jedoch spezifische Sondermodelle oder Schutzmaßnahmen zu prüfen.
Wie wird der Sockelstreifen am besten in eine Platine integriert?
Der MPE 006-1-004 Präzisions-Sockelstreifen RM 2,54 4-pol. ist für die Durchsteckmontage (THT – Through-Hole Technology) konzipiert. Das bedeutet, die Anschlussbeinchen werden durch vorgebohrte Löcher auf einer Leiterplatte (PCB) gesteckt und anschließend durch Löten mit der Platine verbunden. Eine sorgfältige Löttechnik, wie sie für THT-Bauteile üblich ist, gewährleistet eine feste und elektrisch leitfähige Verbindung. Es ist ratsam, Flussmittel zu verwenden und auf eine gute Benetzung der Lötstelle zu achten.
Bietet der Sockelstreifen eine mechanische Verriegelung?
Standard-Sockelstreifen wie der MPE 006-1-004 bieten in der Regel keine explizite mechanische Verriegelung. Die Verbindung zwischen Sockel- und Stiftleiste basiert primär auf der mechanischen Führung und dem elektrischen Kontakt. Für Anwendungen, bei denen eine zusätzliche mechanische Sicherung gegen unbeabsichtigtes Lösen erforderlich ist, gibt es spezielle Varianten von Stiftleisten oder Sockelleisten mit Rastnasen oder Schnappverschlüssen. Der hier beschriebene MPE 006-1-004 ist auf maximale Kompatibilität und Flexibilität im Standardformat ausgelegt.
Was bedeutet die Konformität mit RoHS und REACH?
RoHS (Restriction of Hazardous Substances) ist eine Richtlinie, die die Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten einschränkt, wie z.B. Blei, Quecksilber oder Cadmium. REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals) ist eine EU-Verordnung zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe. Die Konformität mit diesen Richtlinien bedeutet, dass der MPE 006-1-004 Sockelstreifen umweltverträglich produziert wurde und sicher in elektronischen Produkten eingesetzt werden kann, die global vertrieben werden.
