MPE 001-4-020-3 – Präzisionsfassung für höchste Ansprüche in Elektronik und IT

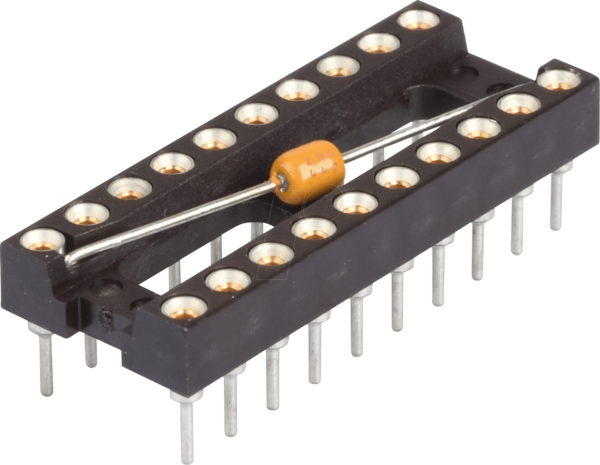

Die MPE 001-4-020-3 Präzisionsfassung mit 20 Polen und einem Rastermaß von 2,54 mm, ausgestattet mit einer integrierten Kapazität von 100 nF, wurde entwickelt, um Signalintegrität und Zuverlässigkeit in anspruchsvollen elektronischen Systemen zu gewährleisten. Sie richtet sich an Ingenieure, Entwickler und Techniker, die präzise Verbindungen mit spezifischen elektrischen Eigenschaften benötigen, insbesondere dort, wo herkömmliche Fassungen an ihre Grenzen stoßen.
Warum die MPE 001-4-020-3 die überlegene Wahl ist
Herkömmliche Steckverbinder und Fassungen können oft zu Kompromissen bei der Signalqualität führen, insbesondere bei höheren Frequenzen oder empfindlichen Anwendungen. Die MPE 001-4-020-3 unterscheidet sich durch ihre integrierte Kapazität von 100 nF, die gezielt zur Filterung von Störsignalen und zur Glättung von Spannungsversorgungen eingesetzt werden kann. Diese Eigenschaft, kombiniert mit der hohen Präzision des 20-poligen Designs und des etablierten Rastermaßes von 2,54 mm, ermöglicht eine deutliche Verbesserung der Systemleistung und Zuverlässigkeit, indem unerwünschte parasitäre Effekte minimiert und die Signalintegrität aufrechterhalten wird. Dies spart Entwicklungszeit und vermeidet kostspielige Nacharbeiten.
Maximale Signalintegrität und Anpassungsfähigkeit
Die Kernfunktionalität der MPE 001-4-020-3 liegt in ihrer Fähigkeit, eine stabile und saubere elektrische Verbindung zu realisieren. Die präzise gefertigten Kontakte und das definierte Rastermaß von 2,54 mm gewährleisten eine optimale Passform und minimale Übergangswiderstände. Die integrierte Kapazität von 100 nF ist nicht nur ein zusätzliches Bauteil, sondern ein integraler Bestandteil des Designs, der gezielt zur Entkopplung und Filterung von Hochfrequenzstörungen auf der Stromversorgung oder den Signalleitungen beiträgt. Dies ist entscheidend für Anwendungen, die empfindlich auf Rauschen reagieren oder eine stabile Betriebsspannung benötigen.
- Präzise Signalübertragung: Das 20-polige Design und das exakte Rastermaß von 2,54 mm garantieren eine parallele und zuverlässige Verbindung aller Signalpfade.
- Integrierte Filterfunktion: Die 100 nF Kapazität wirkt als effektiver Tiefpassfilter, der hochfrequente Störsignale unterdrückt und so die Signalqualität verbessert.
- Reduktion von Komponentenzahl: Durch die Integration der Kapazität entfällt die Notwendigkeit, separate Entkopplungskondensatoren zu platzieren, was das Schaltungsdesign vereinfacht und Platz spart.
- Verbesserte Systemstabilität: Die reduzierte Anfälligkeit für externe und interne Störungen führt zu einer höheren Betriebssicherheit und Langlebigkeit der Gesamtsysteme.
- Einfache Integration: Das Standard-Rastermaß von 2,54 mm ermöglicht die nahtlose Kompatibilität mit einer Vielzahl von Leiterplatten-Layouts und bestehenden Stecksystemen.
Technische Spezifikationen und Materialgüte
Die Auswahl der Materialien und die Konstruktion der MPE 001-4-020-3 Präzisionsfassung spiegeln den Fokus auf Langlebigkeit und Leistungsfähigkeit wider. Die Kontakte sind für geringe Übergangswiderstände und hohe Korrosionsbeständigkeit optimiert, während das Gehäusematerial Robustheit und Isolationssicherheit gewährleistet. Die integrierte Kapazität ist sorgfältig ausgewählt, um die spezifizierte Kapazität über einen breiten Temperaturbereich und Frequenzbereich stabil zu halten.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Artikelnummer | MPE 001-4-020-3 |
| Polanzahl | 20 |
| Rastermaß (RM) | 2,54 mm |
| Integrierte Kapazität | 100 nF |
| Kontaktmaterial | Hochleitfähige Legierung mit Oberflächenveredelung für geringen Übergangswiderstand und Korrosionsschutz |
| Gehäusematerial | Temperaturbeständiges und elektrisch isolierendes Polymer (z.B. PBT oder ähnliches technisches Plastik) |
| Betriebstemperaturbereich | -40°C bis +85°C (typisch, abhängig von genauen Materialspezifikationen) |
| Nennspannung | Abhängig vom Einsatzgebiet und Isolationsmaterial, typischerweise für Standard-Elektronikspannungen ausgelegt. Spezifische Datenblattinformationen sind zu beachten. |
| Anwendungsgebiete | Signalverarbeitung, Stromversorgungsfilterung, Mess- und Prüftechnik, Kommunikationssysteme, industrielle Automatisierung |
Anwendungsbereiche: Wo Präzision zählt
Die MPE 001-4-020-3 Präzisionsfassung ist ein entscheidendes Bauteil für eine Vielzahl von anspruchsvollen Elektronikanwendungen. Ihre Fähigkeit, sowohl eine präzise Verbindung herzustellen als auch unerwünschte elektrische Effekte zu minimieren, macht sie zur idealen Wahl für:
- Entwicklungs- und Prüfumgebungen: Zur schnellen und zuverlässigen Bestückung von Prototypen und zur Durchführung präziser Messungen, bei denen Signalintegrität von höchster Bedeutung ist.
- Industrielle Steuerungs- und Automatisierungssysteme: In Umgebungen, in denen elektrische Störungen weit verbreitet sind, hilft die integrierte Kapazität, die Zuverlässigkeit von Steuerbefehlen und Datensignalen zu gewährleisten.
- Kommunikationstechnik: Für die Übertragung hochfrequenter Signale, wo Rauschen und Reflexionen die Leistung erheblich beeinträchtigen können.
- Signalverarbeitungsmodule: In komplexen Schaltungen, die empfindlich auf Pegelschwankungen und Störsignale reagieren.
- Messtechnik und Sensorik: Zur Gewährleistung genauer Messergebnisse durch die Minimierung von Messfehlern, die durch parasitäre Kapazitäten oder Induktivitäten entstehen.
- Stromversorgungsfilterung: Als Teil eines Filtersystems zur Glättung von Ausgangsspannungen von Netzteilen oder zur Entkopplung von Spannungsregler-ICs.
FAQ – Häufig gestellte Fragen zu MPE 001-4-020-3 – Präzisionsfassung, 20 polig, RM 2,54, Kapazität 100 nF
Was ist der Hauptvorteil der integrierten Kapazität von 100 nF?
Der Hauptvorteil der integrierten Kapazität von 100 nF ist die Fähigkeit zur gezielten Filterung von Hochfrequenzstörungen und zur Glättung von Spannungsversorgungen. Dies verbessert die Signalintegrität und Systemstabilität erheblich, indem parasitäre Effekte reduziert und unerwünschtes Rauschen minimiert wird.
Für welche Arten von Schaltungen ist diese Präzisionsfassung besonders geeignet?
Diese Präzisionsfassung eignet sich besonders gut für Schaltungen, die eine hohe Signalintegrität erfordern, wie z. B. in der Hochfrequenztechnik, der Signalverarbeitung, der Messtechnik und in industriellen Automatisierungssystemen, wo Störanfälligkeit und Rauschen minimiert werden müssen.
Wie unterscheidet sich die MPE 001-4-020-3 von Standard-Fassungen?
Der entscheidende Unterschied liegt in der integrierten Kapazität von 100 nF, die eine Filterfunktion bietet, welche bei Standard-Fassungen separat realisiert werden muss. Zusätzlich ist die Präzisionsfertigung auf minimale Übergangswiderstände und hohe Zuverlässigkeit ausgelegt.
Kann die MPE 001-4-020-3 mit vorhandenen 2,54 mm Stecksystemen kombiniert werden?
Ja, das Rastermaß von 2,54 mm ist ein etablierter Standard. Daher ist die Fassung in der Regel gut mit bestehenden Stecksystemen und Leiterplattenlayouts kompatibel, die dieses Rastermaß verwenden.
Welches Material wird typischerweise für die Kontakte verwendet und warum?
Die Kontakte bestehen typischerweise aus einer hochleitfähigen Legierung, die oft mit einer Edelmetallschicht (z. B. Gold oder eine vergoldete Legierung) versehen ist. Dies gewährleistet einen geringen Übergangswiderstand für optimale Signalübertragung und bietet gleichzeitig einen hervorragenden Korrosionsschutz für Langlebigkeit.
Muss ich zusätzliche Entkopplungskondensatoren verwenden, wenn ich die MPE 001-4-020-3 einsetze?
Die integrierte Kapazität von 100 nF kann viele Anwendungsfälle abdecken, bei denen eine einfache Entkopplung oder Filterung benötigt wird. Für extrem anspruchsvolle Filteranforderungen oder zur Erfüllung spezifischer Richtlinien (z. B. für sehr hohe Frequenzen oder bestimmte Rauschunterdrückungs-Standards) kann es jedoch ratsam sein, zusätzliche Kondensatoren zu verwenden. Dies hängt stark von der spezifischen Schaltung und den Anforderungen ab.
Wie wird die Nennspannung der Fassung spezifiziert?
Die Nennspannung der Fassung hängt vom spezifischen Material des Gehäuses und dessen Isolationsfähigkeit ab. Die genauen Spezifikationen bezüglich der maximal zulässigen Spannung sind dem Datenblatt des Herstellers zu entnehmen, das detaillierte Informationen über die elektrischen Eigenschaften liefert.
