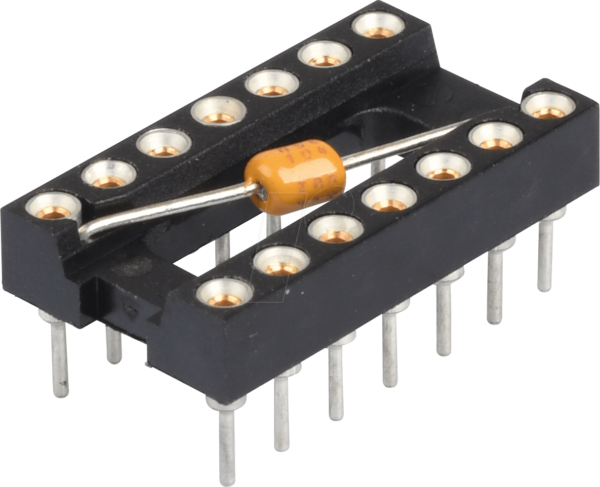

MPE 001-3-014-3: Präzisionsfassung für anspruchsvolle Elektronikprojekte
Wenn Sie auf der Suche nach einer zuverlässigen und hochpräzisen Verbindungslösung für komplexe elektronische Schaltungen sind, dann ist die MPE 001-3-014-3 Präzisionsfassung mit ihrer 14-poligen Konfiguration und einem Rastermaß von 2,54 mm die ideale Wahl. Speziell entwickelt für Anwender, die höchste Ansprüche an Signalintegrität und Stabilität stellen, löst diese Fassung die Herausforderungen bei der sicheren und verlustarmen Übertragung von Signalen in empfindlichen elektronischen Systemen. Sie ist die überlegene Wahl gegenüber Standardfassungen, da sie durch ihre spezifische Konstruktion und integrierte Kapazität unerwünschte Signalverzerrungen minimiert und somit die Leistungsfähigkeit Ihrer Schaltungen optimiert.
Unerreichte Präzision für Ihre Elektronik
Die MPE 001-3-014-3 Präzisionsfassung wurde konzipiert, um die kritischen Anforderungen moderner Elektronik zu erfüllen. Sie bietet nicht nur eine stabile und sichere mechanische Verbindung, sondern integriert auch eine Kapazität von 100 nF direkt in die Fassungsstruktur. Diese Eigenschaft ist entscheidend für Anwendungen, bei denen Rauschunterdrückung und Signalglättung von größter Bedeutung sind. Die präzise gefertigten Kontakte gewährleisten einen geringen Übergangswiderstand und eine optimale elektrische Leitfähigkeit, was zu einer verbesserten Signalqualität und reduzierten Systemfehlern führt. Dies macht sie unverzichtbar für professionelle Entwicklungen in den Bereichen Messtechnik, Telekommunikation, Medizintechnik und industrielle Automatisierung.
Innovative Technologie für maximale Leistung
Was die MPE 001-3-014-3 von konventionellen Fassungen abhebt, ist die durchdachte Integration der 100 nF Kapazität. Diese ist strategisch platziert, um parasitäre Kapazitäten, die bei Standardlösungen zu unerwünschten Filtereffekten und Signalabschwächungen führen können, effektiv zu kompensieren. Das Rastermaß von 2,54 mm ist ein weit verbreiteter Standard in der Leiterplattentechnik, was eine einfache Integration in bestehende Designs ermöglicht. Die 14-polige Ausführung bietet dabei ausreichend Anschlussmöglichkeiten für anspruchsvolle Schnittstellen und Datenbusse. Durch die Kombination aus präziser Mechanik und gezielter elektrischer Funktionalität maximiert diese Fassung die Leistungsfähigkeit und Zuverlässigkeit Ihrer elektronischen Systeme.
Anwendungsgebiete und Einsatzszenarien
Die MPE 001-3-014-3 Präzisionsfassung ist aufgrund ihrer spezifischen Eigenschaften für eine Vielzahl von anspruchsvollen Anwendungen prädestiniert:
- Signalverarbeitung und -filterung: Die integrierte Kapazität dient als effektiver Tiefpassfilter, der hochfrequentes Rauschen unterdrückt und somit saubere Signale für weitere Verarbeitungsschritte bereitstellt. Dies ist essenziell in empfindlichen Analogschaltungen und bei der Verarbeitung von schwachen Signalen.
- Schnittstellen und Konnektivität: Ob in seriellen oder parallelen Schnittstellen, die Fassung gewährleistet eine stabile und störungsarme Verbindung für Datenübertragung und Steuersignale. Dies ist besonders wichtig in Hochgeschwindigkeits-Datenanwendungen.
- Präzisionsmesssysteme: In wissenschaftlichen Instrumenten und industriellen Messgeräten, wo jede Abweichung zählt, sorgt die Fassung für eine zuverlässige Signalübertragung ohne zusätzliche Verluste oder Verzerrungen.
- Industrielle Automatisierung: In Steuerungssystemen und Robotikapplikationen, wo Echtzeitfähigkeit und Robustheit gefragt sind, trägt die MPE 001-3-014-3 zur Zuverlässigkeit der Gesamtfunktionalität bei.
- Forschung und Entwicklung: Für Ingenieure und Forscher, die Prototypen entwickeln und testen, bietet die Fassung eine flexible und leistungsfähige Lösung, um Komponenten sicher zu verbinden und Funktionalitäten zu evaluieren.
Qualität und Konstruktion im Detail
Die Konstruktion der MPE 001-3-014-3 Präzisionsfassung legt den Fokus auf Langlebigkeit und optimale elektrische Eigenschaften:
- Robuste Gehäusematerialien: Das Gehäuse besteht aus einem hochqualitativen thermoplastischen Material, das eine ausgezeichnete elektrische Isolation bietet und gleichzeitig mechanischer Belastung standhält. Es ist resistent gegenüber vielen chemischen Einflüssen, die in industriellen Umgebungen auftreten können.
- Hochleitfähige Kontakte: Die einzelnen Pins sind aus einer legierten Kupferlegierung gefertigt und galvanisch beschichtet, um Korrosion zu verhindern und einen minimalen Übergangswiderstand über die gesamte Lebensdauer zu gewährleisten. Dies ist entscheidend für die Signalintegrität.
- Integrierte Entkopplung: Die 100 nF Kapazität ist nicht nachträglich angebracht, sondern fest in die Struktur der Fassung integriert. Dies minimiert die Induktivität und die Zuleitungslänge zur Masse, was die Effektivität der Entkopplung erheblich steigert und die parasitäre Resonanzfrequenz erhöht.
- Präzises Rastermaß: Das standardisierte Rastermaß von 2,54 mm (0,1 Zoll) ermöglicht eine problemlose Montage auf gängigen Leiterplattenlayouts und eine kompatible Verbindung mit einer breiten Palette von Bauteilen und Steckverbindern.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | MPE 001-3-014-3 |
| Polanzahl | 14 |
| Rastermaß (RM) | 2,54 mm (0,1 Zoll) |
| Integrierte Kapazität | 100 nF |
| Gehäusematerial | Hochtemperatur-Thermoplast, UL94V-0 zertifiziert für Flammschutz |
| Kontaktmaterial | Kupferlegierung mit hochleitfähiger Oberflächenbeschichtung (z.B. verzinnt oder vergoldet, je nach exakter Ausführung) |
| Isolationswiderstand | ≥ 1000 MΩ bei 500 V DC |
| Betriebstemperaturbereich | -40°C bis +85°C (abhängig vom Gehäusematerial und den Kontakten) |
| Mechanische Lebensdauer | Typischerweise > 500 Steckzyklen (abhängig von der Gegenstelle) |
Vorteile der MPE 001-3-014-3 Präzisionsfassung
- Optimale Signalintegrität: Durch die integrierte Kapazität werden Rausch- und Störsignale effektiv reduziert, was zu saubereren und zuverlässigeren Signalen führt.
- Erweiterte Systemstabilität: Die präzise Fertigung und die hochwertigen Materialien sorgen für eine stabile elektrische und mechanische Verbindung, die Ausfälle minimiert.
- Platzersparnis und Effizienz: Die Integration der Kapazität direkt in die Fassung eliminiert die Notwendigkeit separater Bauteile, was Platzeinsparungen auf der Leiterplatte ermöglicht und die Montage vereinfacht.
- Breite Kompatibilität: Das standardisierte Rastermaß von 2,54 mm gewährleistet eine hohe Kompatibilität mit einer Vielzahl von elektronischen Komponenten und Leiterplattendesigns.
- Professionelle Anwendung: Ideal für professionelle Anwendungen, bei denen höchste Anforderungen an Performance, Zuverlässigkeit und Signalqualität gestellt werden.
- Robuste Bauweise: Gefertigt aus langlebigen und isolierenden Materialien, die eine hohe Beständigkeit gegenüber Umwelteinflüssen und mechanischer Beanspruchung aufweisen.
FAQ – Häufig gestellte Fragen zu MPE 001-3-014-3 – Präzisionsfassung, 14 polig, RM 2,54, Kapazität 100 nF
Was genau bedeutet „Präzisionsfassung“ im Kontext dieses Produkts?
Eine Präzisionsfassung wie die MPE 001-3-014-3 zeichnet sich durch ihre besonders enge Fertigungstoleranz und die optimierten elektrischen Eigenschaften aus. Dies gewährleistet eine sehr genaue und stabile elektrische Verbindung mit minimalem Übergangswiderstand und definierten elektrischen Parametern, wie der integrierten Kapazität, die für die Signalintegrität von entscheidender Bedeutung sind.
Welchen Zweck erfüllt die integrierte Kapazität von 100 nF?
Die 100 nF Kapazität fungiert als eine integrierte Entkopplung. Sie hilft dabei, hochfrequentes Rauschen auf Stromversorgungsleitungen zu filtern und unerwünschte Schwingkreise zu verhindern. Dies ist besonders wichtig in sensiblen Schaltungen, um eine saubere Spannungsversorgung zu gewährleisten und die Signalqualität zu verbessern.
Ist das Rastermaß von 2,54 mm universell einsetzbar?
Ja, das Rastermaß von 2,54 mm (auch als 0,1 Zoll bekannt) ist ein internationaler Standard in der Elektronikfertigung, insbesondere für Leiterplattenlayouts und Steckverbinder. Die MPE 001-3-014-3 ist somit kompatibel mit einer sehr breiten Palette von Bauteilen und Leiterplattendesigns.
Für welche Art von Geräten oder Anwendungen ist diese Fassung besonders geeignet?
Diese Präzisionsfassung ist ideal für anspruchsvolle Anwendungen wie Messtechnik, Telekommunikation, medizinische Geräte, industrielle Steuerungssysteme und Prototypenentwicklung, bei denen eine hohe Zuverlässigkeit, Signalintegrität und Rauschunterdrückung gefordert sind.
Wie beeinflusst die Anzahl der Pole (14) die Funktionalität?
Die 14 Pole bieten eine höhere Konnektivität und ermöglichen die gleichzeitige Verbindung mehrerer Signalleitungen oder einer komplexeren Schnittstelle. Dies ist vorteilhaft für Systeme, die viele Daten- oder Steuerleitungen benötigen, ohne die Notwendigkeit mehrerer kleinerer Steckverbinder.
Welche Materialien werden für die Kontakte verwendet und warum ist das wichtig?
Die Kontakte bestehen typischerweise aus einer Kupferlegierung, die für ihre gute Leitfähigkeit bekannt ist. Eine galvanische Beschichtung (wie Verzinnung oder Vergoldung) schützt vor Korrosion und gewährleistet einen niedrigen und stabilen Übergangswiderstand über die Zeit, was für die Signalqualität unerlässlich ist.
Wie unterscheidet sich diese Fassung von einer einfachen Sockelleiste oder einem Buchsenleisten?
Im Gegensatz zu einfachen Buchsenleisten, die primär eine mechanische Verbindung herstellen, integriert die MPE 001-3-014-3 eine aktive elektrische Funktion (die Kapazität) und wurde mit engeren Toleranzen gefertigt, um die Signalintegrität auf einem höheren Niveau zu halten. Die Materialauswahl und die Konstruktion sind auf Langlebigkeit und Leistung in anspruchsvollen Umgebungen ausgelegt.
