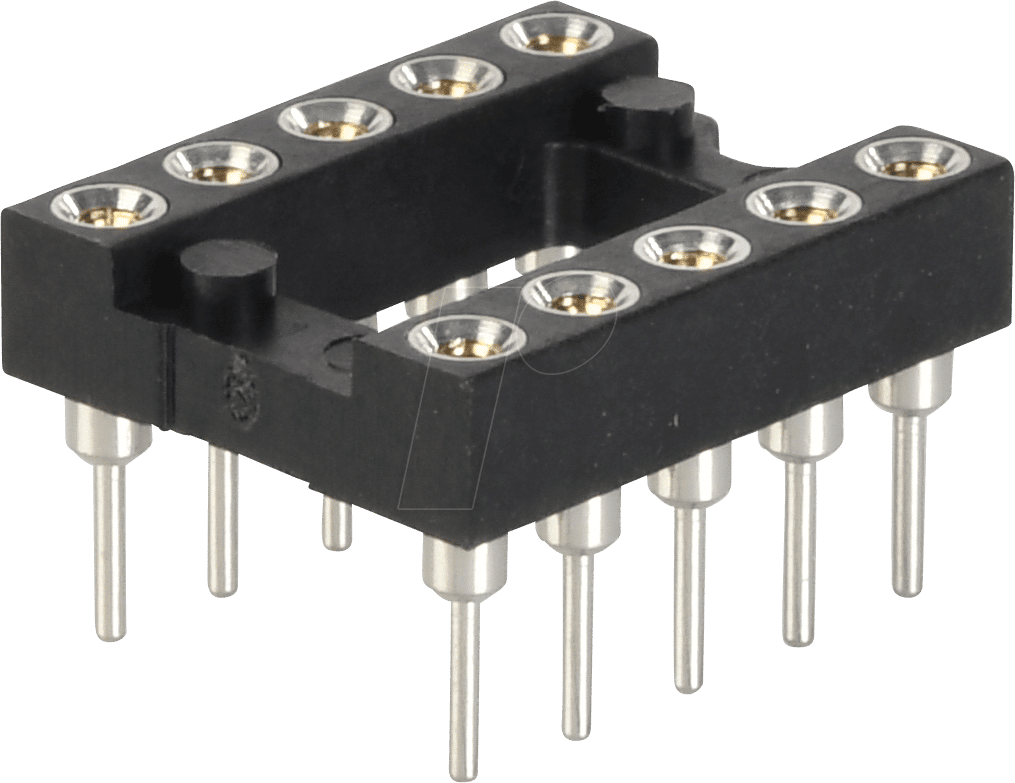

MPE 001-1-010-3 – Präzisionsfassung für zuverlässige Verbindungen
Die MPE 001-1-010-3 Präzisionsfassung mit 10 Polen und einem Rastermaß von 2,54 mm wurde entwickelt, um anspruchsvolle elektrische Verbindungen mit höchster Präzision und Zuverlässigkeit zu realisieren. Sie ist die ideale Lösung für Ingenieure, Entwickler und Technikprofis, die eine stabile und sichere Signalübertragung in komplexen elektronischen Systemen benötigen, wo Standardlösungen an ihre Grenzen stoßen.
Maximale Konnektivität mit 10-poliger Präzision
Die MPE 001-1-010-3 zeichnet sich durch ihre 10-polige Konfiguration aus, die eine hohe Dichte an Anschlüssen auf kleinstem Raum ermöglicht. Das präzise Rastermaß von 2,54 mm garantiert eine exakte und reproduzierbare Steckverbindung, die für die Signalintegrität in kritischen Anwendungen unerlässlich ist. Diese Fassung bietet eine überlegene Leistung gegenüber weniger spezialisierten Steckverbindern, da sie speziell für Anwendungen konzipiert wurde, bei denen die Minimierung von Fehlverbindungen und die Maximierung der Anschlussdichte von zentraler Bedeutung sind.
Hochwertige Materialauswahl und robuste Konstruktion
Die Auswahl der Materialien für die MPE 001-1-010-3 ist auf Langlebigkeit und herausragende elektrische Eigenschaften ausgelegt. Die Kontaktflächen sind typischerweise aus einer hochleitfähigen Legierung gefertigt, oft mit einer Edelmetallbeschichtung wie Gold, um Oxidation zu verhindern und eine dauerhaft niedrige Übergangswiderstand zu gewährleisten. Das Gehäusematerial ist robust und bietet Schutz vor Umwelteinflüssen sowie mechanischer Belastung. Diese qualitative Verarbeitung stellt sicher, dass die Fassung auch unter anspruchsvollen Betriebsbedingungen eine konsistente Leistung erbringt.
Vorteile der MPE 001-1-010-3 Präzisionsfassung
- Hohe Kontaktdichte: 10 Pole auf einem kompakten Footprint für effiziente Raumnutzung.
- Präzises Rastermaß (2,54 mm): Sorgt für exakte und sichere Steckverbindungen.
- Hervorragende Signalintegrität: Minimiert Signalverluste und Übersprechen durch optimierte Geometrie und hochwertige Kontakte.
- Robuste Bauweise: Garantiert Langlebigkeit und Zuverlässigkeit auch in anspruchsvollen Umgebungen.
- Einfache Montage und Demontage: Ermöglicht effiziente Wartung und schnelle Systemintegration.
- Breite Anwendungsvielfalt: Geeignet für Prototyping, Serienfertigung und spezialisierte elektronische Geräte.
Technische Spezifikationen und Materialdetails
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | MPE 001-1-010-3 |
| Anzahl der Pole | 10 |
| Rastermaß (Pitch) | 2,54 mm |
| Kontaktmaterial | Hochleitfähige Kupferlegierung mit Goldbeschichtung (typisch) |
| Gehäusematerial | Hochleistungs-Kunststoff (UL-zertifiziert, flammhemmend) |
| Betriebstemperaturbereich | -40°C bis +105°C (variiert je nach spezifischer Ausführung und Herstellerangaben) |
| Isolationswiderstand | ≥ 1000 MΩ bei 500 VDC |
| Durchschlagsspannung | ≥ 500 VAC für 1 Minute |
| Mechanische Lebensdauer | Mindestens 100 Steckzyklen |
Anwendungsbereiche und Einsatzmöglichkeiten
Die MPE 001-1-010-3 Präzisionsfassung findet ihren Einsatz in einer Vielzahl von Hightech-Anwendungen. In der Automobilindustrie wird sie für die zuverlässige Verbindung von Steuergeräten und Sensoren eingesetzt, wo extreme Temperaturschwankungen und Vibrationen herrschen. In der Medizintechnik spielt sie eine entscheidende Rolle bei der Vernetzung von Diagnosegeräten und Patientensystemen, wo höchste Zuverlässigkeit und hygienische Standards gefordert sind. Auch in der industriellen Automatisierung, im Bereich der Prüf- und Messtechnik sowie bei der Entwicklung und Fertigung von Prototypen und Serienprodukten in der Unterhaltungselektronik und Telekommunikation leistet sie unverzichtbare Dienste. Ihre Fähigkeit, eine präzise und störungsfreie Signalübertragung zu gewährleisten, macht sie zur ersten Wahl für anspruchsvolle Embedded-Systeme und komplexen Leiterplattenlayouts.
Designmerkmale für optimale Leistung
Das Design der MPE 001-1-010-3 ist auf Funktionalität und maximale Performance ausgelegt. Die Kontakte sind präzise geformt, um einen sicheren und festen Halt im Gegenstecker zu gewährleisten, was unerwünschte Bewegungen und potenzielle Kurzschlüsse verhindert. Die Polung ist eindeutig gekennzeichnet, um eine korrekte Verbindung sicherzustellen und Fehler bei der Installation zu vermeiden. Die kompakte Bauform minimiert den Platzbedarf auf der Leiterplatte, was besonders in Geräten mit begrenztem Innenraum von Vorteil ist. Die Konstruktion unterstützt auch eine einfache Handhabung während des Lötprozesses oder bei der Verwendung von Steckverbindern.
Informationsgewinn und technische Tiefe
Die MPE 001-1-010-3 Präzisionsfassung repräsentiert ein wichtiges Element in der Kette der elektrischen Signalübertragung. Das Rastermaß von 2,54 mm ist ein international etablierter Standard, der eine hohe Kompatibilität mit einer breiten Palette von Leiterplattenlayouts und Zubehörteilen sicherstellt. Die Beschichtung der Kontakte, typischerweise mit Gold, spielt eine entscheidende Rolle bei der Reduzierung des Übergangswiderstands und der Erhöhung der Korrosionsbeständigkeit. Dies ist essenziell, um Signalverluste, Rauschen und unerwünschte Verzerrungen zu minimieren, was in datenintensiven Anwendungen wie Hochfrequenz- oder digitalen Signalverarbeitungssystemen von größter Bedeutung ist. Die mechanische Stabilität des Gehäuses und der Steckmechanismus tragen ebenfalls zur Gesamtzuverlässigkeit bei, indem sie Schutz vor Vibrationen, Stoßbelastungen und versehentlichen Trennungen bieten.
FAQ – Häufig gestellte Fragen zu MPE 001-1-010-3 – Präzisionsfassung, 10 polig, RM 2,54
Was ist das Rastermaß (RM) und warum ist es bei dieser Fassung wichtig?
Das Rastermaß (RM) bezeichnet den Abstand zwischen den Mittelpunkten benachbarter Kontakte oder Anschlusspins. Bei der MPE 001-1-010-3 beträgt dieses 2,54 mm, was einem international weit verbreiteten Standard entspricht. Ein präzises Rastermaß ist entscheidend für die mechanische Passform und die elektrische Signalintegrität. Es gewährleistet eine exakte und reproduzierbare Verbindung zwischen der Fassung und dem passenden Gegenstecker, minimiert das Risiko von Kurzschlüssen und ermöglicht eine effiziente Nutzung des verfügbaren Platzes auf der Leiterplatte.
Welche Vorteile bietet die Goldbeschichtung der Kontakte?
Die Goldbeschichtung der Kontakte in der MPE 001-1-010-3 bietet mehrere entscheidende Vorteile. Gold ist ein hervorragender elektrischer Leiter und ist zudem äußerst korrosionsbeständig. Dies bedeutet, dass die Kontakte auch über lange Zeiträume und unter ungünstigen Umgebungsbedingungen (z.B. hohe Luftfeuchtigkeit) einen geringen und stabilen Übergangswiderstand aufrechterhalten. Dies ist essenziell für die Vermeidung von Signalverlusten und die Sicherstellung einer klaren Signalübertragung, insbesondere in empfindlichen elektronischen Schaltungen.
Ist die MPE 001-1-010-3 für den Einsatz in rauen Umgebungen geeignet?
Ja, die MPE 001-1-010-3 ist für den Einsatz in einer Vielzahl von Umgebungen konzipiert, einschließlich solchen, die als rau gelten. Das robuste Gehäusematerial, das in der Regel aus einem flammhemmenden und widerstandsfähigen Kunststoff besteht, bietet Schutz vor mechanischen Beschädigungen und Umwelteinflüssen. Die hochwertigen Kontakte und die präzise Fertigung tragen zusätzlich zur Zuverlässigkeit unter extremen Temperaturbedingungen und bei mechanischer Beanspruchung bei. Spezifische Details zur Umweltbeständigkeit entnehmen Sie bitte den technischen Datenblättern des Herstellers.
Wie unterscheidet sich diese Präzisionsfassung von einer Standard-Buchsenleiste?
Der Hauptunterschied liegt in der Präzision der Fertigung und der Materialqualität, die auf anspruchsvolle Anwendungen abzielen. Während Standard-Buchsenleisten für allgemeine Zwecke ausreichen können, ist die MPE 001-1-010-3 speziell auf hohe Zuverlässigkeit, Signalintegrität und Langlebigkeit ausgelegt. Dies zeigt sich in engeren Toleranzen, hochwertigeren Kontaktmaterialien und einer robusteren Gehäusekonstruktion, die sie für professionelle und kritische Anwendungen zur überlegenen Wahl machen.
Kann die MPE 001-1-010-3 mit verschiedenen Arten von Kabeln oder Steckern verwendet werden?
Die MPE 001-1-010-3 ist dazu bestimmt, mit passenden Gegensteckern verwendet zu werden, die ebenfalls auf das Rastermaß von 2,54 mm ausgelegt sind. Dies können beispielsweise Dupont-Stecker, IDC-Steckverbinder oder andere speziell für diesen Pitch gefertigte Stecksysteme sein. Die Fassung selbst bietet die female (Buchsen-) Kontakte, in die die male (Stift-) Kontakte des Gegensteckers eingeführt werden. Die Kompatibilität hängt von der genauen Ausführung des Gegensteckers ab.
Wie wird die mechanische Lebensdauer einer solchen Fassung angegeben?
Die mechanische Lebensdauer einer Präzisionsfassung wie der MPE 001-1-010-3 wird üblicherweise in Steckzyklen angegeben. Ein Steckzyklus repräsentiert das Ein- und Ausstecken eines passenden Gegensteckers. Typische Angaben für hochwertige Fassungen liegen oft bei mindestens 100 Steckzyklen, können aber je nach Material und Konstruktion auch deutlich höher ausfallen. Dies garantiert eine langfristige und zuverlässige Funktion, auch bei häufigen Wartungsarbeiten oder Systemwechseln.
