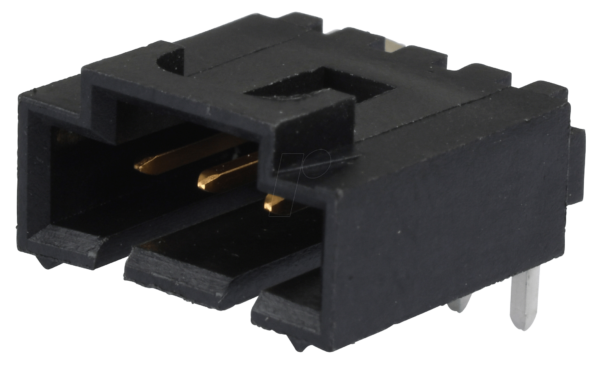

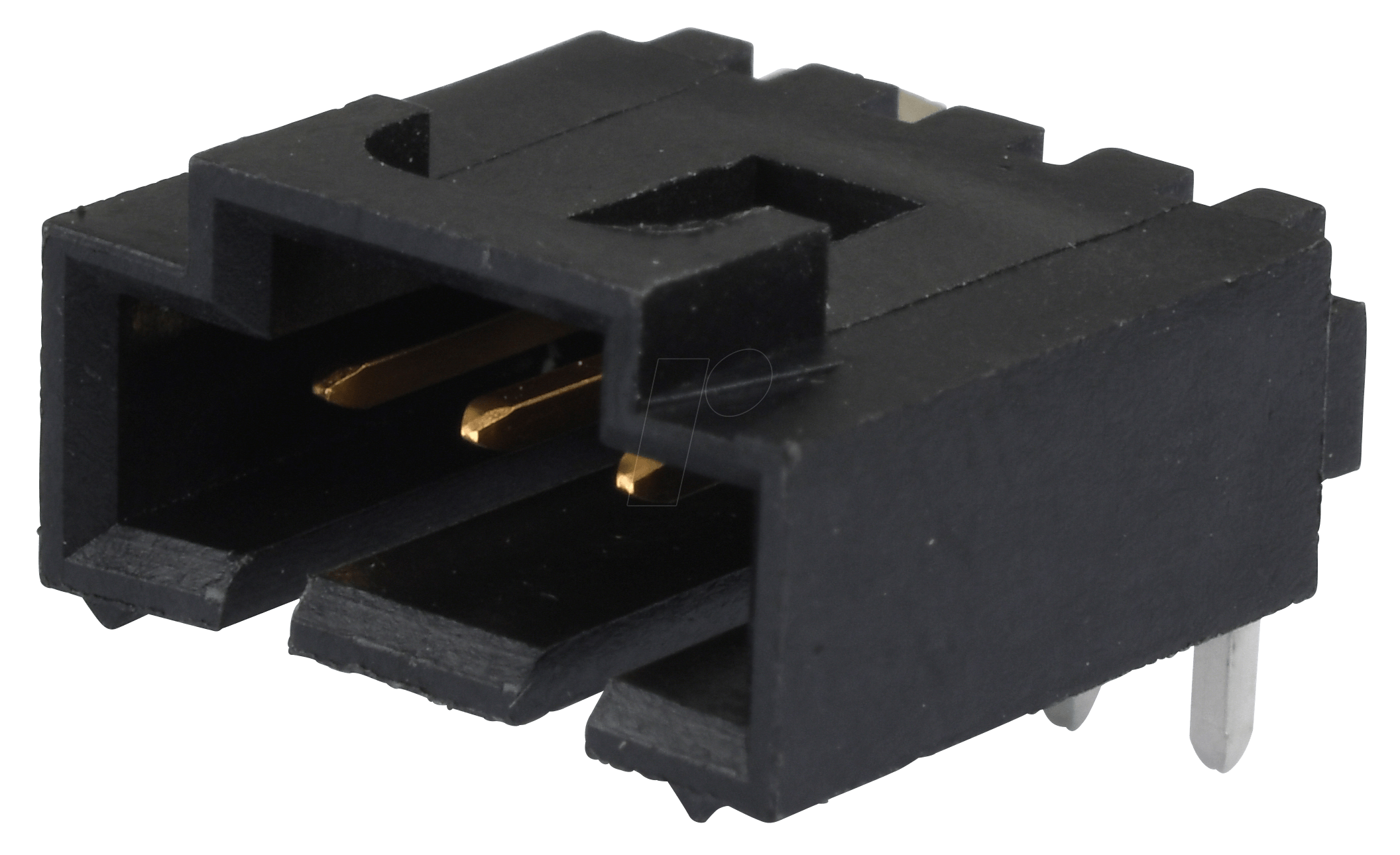

Optimale Konnektivität für Ihre Elektronikprojekte: MOLEX 705530003 SL Stiftleiste
Sie suchen nach einer zuverlässigen und präzisen Verbindungslösung für Ihre elektronischen Schaltungen und Geräte? Die MOLEX 705530003 SL Stiftleiste ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die höchste Ansprüche an Qualität und Funktionalität stellen. Diese 1×4-polige Steckerleiste wurde entwickelt, um eine sichere und stabile Signalübertragung zu gewährleisten und ist somit perfekt für anspruchsvolle Anwendungen in den Bereichen Industrieautomation, Medizintechnik, Telekommunikation und Verbraucherelektronik geeignet.
Präzision und Zuverlässigkeit: Die Vorteile der MOLEX SL Serie
Im Vergleich zu Standardlösungen bietet die MOLEX SL Serie, repräsentiert durch die 705530003 Stiftleiste, eine überlegene Leistung, die sich in mehreren Schlüsselbereichen widerspiegelt. Die durchdachte Konstruktion und die Verwendung hochwertiger Materialien sorgen für eine bemerkenswert lange Lebensdauer und herausragende elektrische Eigenschaften. Die SL Serie ist bekannt für ihre robuste Bauweise, die Vibrationen und mechanischen Belastungen standhält, was sie zu einer bevorzugten Wahl für kritische Anwendungen macht. Die präzise gefertigten Kontakte gewährleisten einen geringen Übergangswiderstand und minimieren Signalverluste, was für die Integrität komplexer Schaltungen unerlässlich ist.
Technische Spezifikationen und Konstruktionsmerkmale
Die MOLEX 705530003 ist eine einreihige Stiftleiste mit einer Konfiguration von 1×4 Pol. Diese spezifische Bauform ermöglicht eine kompakte und effiziente Verdrahtung von bis zu vier individuellen Signalen oder Stromkreisen auf engstem Raum. Die Stiftleiste ist für den Einsatz mit passenden Buchsenleisten der SL Serie konzipiert, was ein modulares und flexibles Verbindungssystem schafft. Die Verriegelungsmechanismen, falls implementiert in der passenden Gegenkomponente, sorgen für eine zusätzliche mechanische Sicherheit und verhindern ungewolltes Trennen der Verbindung, selbst unter widrigen Umgebungsbedingungen.
- Kompakte Bauform: Die 1×4-polige Konfiguration maximiert die Dichte der Anschlüsse.
- Modulare Kompatibilität: Nahtlose Integration in das MOLEX SL Stecksystem.
- Robuste Konstruktion: Entwickelt für Langlebigkeit und Zuverlässigkeit in anspruchsvollen Umgebungen.
- Sichere Verbindung: Gewährleistet eine stabile und unterbrechungsfreie Signalübertragung.
- Hohe elektrische Performance: Minimale Signalverluste und geringer Übergangswiderstand.
Anwendungsgebiete und Einsatzmöglichkeiten
Die Vielseitigkeit der MOLEX 705530003 SL Stiftleiste eröffnet ein breites Spektrum an Anwendungsmöglichkeiten. In der Industrieautomation dient sie als zuverlässige Schnittstelle für Sensorik, Aktuatorik und Steuerungseinheiten. In der Medizintechnik, wo höchste Zuverlässigkeit und Biokompatibilität (bei der passenden Gegenkomponente) unerlässlich sind, findet sie Einsatz in diagnostischen Geräten und Patientenmonitorsystemen. Die Telekommunikationsbranche profitiert von der stabilen Signalübertragung für Datenkommunikationssysteme und Netzwerkinfrastrukturen. Auch im Bereich der Unterhaltungselektronik, bei der Entwicklung von Audio- und Videogeräten sowie in Prototypen für neue Technologien, ist diese Stiftleiste eine ausgezeichnete Wahl. Ihre einfache Handhabung und Montage beschleunigt den Entwicklungsprozess und reduziert Integrationskosten.
Qualität und Materialgüte: Ein Versprechen von MOLEX
MOLEX, ein weltweit führender Anbieter von Verbindungslösungen, steht für kompromisslose Qualität. Die 705530003 SL Stiftleiste wird aus hochwertigen Materialien gefertigt, die für ihre Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen bekannt sind. Das Gehäusematerial, typischerweise ein robustes thermoplastisches Polymer wie PBT (Polybutylene Terephthalate) oder LCP (Liquid Crystal Polymer), bietet exzellente elektrische Isolationseigenschaften und eine hohe mechanische Festigkeit. Die Kontakte sind in der Regel aus einer Kupferlegierung gefertigt und oft mit einer Hartgoldbeschichtung versehen. Diese Beschichtung schützt die Kontakte vor Korrosion, reduziert den Übergangswiderstand und gewährleistet eine zuverlässige elektrische Verbindung über tausende von Steckzyklen hinweg. Die präzise Fertigung jeder einzelnen Komponente garantiert eine exakte Passform und Funktion.
| Eigenschaft | MOLEX 705530003 – Molex Stiftleiste – SL – 1×4-polig – Stecker |
|---|---|
| Serie | SL (Standard/Mini-SL) |
| Polzahl | 4 |
| Reihenanzahl | 1 |
| Steckertyp | Stiftleiste (Header) |
| Anschlussart | Löten oder Stiftleisten für Durchsteckmontage (THT) oder SMD, je nach spezifischer Variante |
| Material Gehäuse | Hochtemperatur-Thermoplast (z.B. PBT oder LCP) |
| Kontaktmaterial | Kupferlegierung |
| Oberflächenveredelung Kontakte | Hartgoldbeschichtung (typisch für hohe Zuverlässigkeit und Lebensdauer) |
| Betriebstemperaturbereich | -40°C bis +105°C (typisch, spezifische Werte können variieren) |
| Nennstrom pro Kontakt | Abhängig von Drahtgröße und Anwendung, typischerweise im Bereich von 3A bis 7A |
| Isolationswiderstand | Sehr hoch, spezifikationsabhängig (typischerweise > 1000 MΩ) |
| Mechanische Lebensdauer | Sehr hoch, oft > 100 Steckzyklen (abhängig von korrekter Handhabung und Gegenstück) |
FAQ – Häufig gestellte Fragen zu MOLEX 705530003 – Molex Stiftleiste – SL – 1×4-polig – Stecker
Was ist der Hauptvorteil der MOLEX SL Serie gegenüber anderen Steckverbindern?
Die MOLEX SL Serie zeichnet sich durch ihre bewährte Zuverlässigkeit, robuste Konstruktion und hervorragenden elektrischen Eigenschaften aus. Sie bietet eine sichere Verriegelungsfunktion (oft mit dem Gegenstück), die ungewollte Trennungen verhindert, sowie eine präzise Passform für konsistente Verbindungen, was sie ideal für anspruchsvolle industrielle und kommerzielle Anwendungen macht.
Für welche Arten von Projekten ist die MOLEX 705530003 Stiftleiste am besten geeignet?
Diese Stiftleiste ist hervorragend geeignet für alle Elektronikprojekte, die eine zuverlässige und kompakte Verbindung erfordern. Dazu gehören industrielle Steuerungen, IoT-Geräte, medizinische Instrumente, Telekommunikationsausrüstung, Prototypenentwicklung und jegliche Anwendung, bei der Signalintegrität und Langlebigkeit Priorität haben.
Benötige ich spezielles Werkzeug, um diese Stiftleiste zu montieren oder anzuschließen?
Für die reine Montage der Stiftleiste auf einer Platine (falls es sich um eine Durchsteck- oder SMD-Variante handelt) sind Standard-Lötwerkzeuge ausreichend. Das Abisolieren und Crimpen der Drähte für die passenden Buchsen erfordert jedoch gegebenenfalls spezielle Crimpzangen, um eine optimale elektrische Verbindung zu gewährleisten. Die Verbindung selbst ist manuell oder mit einfachen Werkzeugen herzustellen.
Wie wird die elektrische Verbindung zur Stiftleiste hergestellt?
Die MOLEX 705530003 ist eine Stiftleiste (Header), an die typischerweise eine Buchsenleiste (Receptacle) gesteckt wird. Die Drähte werden an die Kontakte der Buchsenleiste gecrimpt oder gelötet und anschließend in das Gehäuse der Buchsenleiste eingeführt. Die Stiftleiste selbst wird entweder auf eine Leiterplatte gelötet (für THT- oder SMD-Varianten) oder als Teil eines Kabelassemblies verwendet.
Ist die MOLEX 705530003 Stiftleiste mit anderen MOLEX Stecksystemen kompatibel?
Die MOLEX 705530003 gehört zur MOLEX SL Serie. Sie ist primär für die Verwendung mit anderen Komponenten der SL Serie konzipiert, um die volle Funktionalität und Zuverlässigkeit des Systems zu gewährleisten. Eine Kompatibilität mit gänzlich anderen MOLEX Produktfamilien oder Stecksystemen ist in der Regel nicht gegeben, da die Rastmechanismen und Kontaktdifferenzierungen spezifisch sind.
Welche Umgebungsbedingungen kann diese Stiftleiste aushalten?
Dank der hochwertigen Materialien und der Konstruktion der SL Serie ist die MOLEX 705530003 für einen breiten Betriebstemperaturbereich von typischerweise -40°C bis +105°C ausgelegt. Sie ist zudem resistent gegen viele Umwelteinflüsse wie Staub und Feuchtigkeit (abhängig von der Gehäusekonstruktion und der Wahl des Gegenstücks), was sie für den Einsatz in industriellen Umgebungen qualifiziert.
Wie viele Steckzyklen hält die MOLEX 705530003 Stiftleiste typischerweise aus?
Die mechanische Lebensdauer von MOLEX SL Stiftleisten ist generell sehr hoch. Mit einer sorgfältigen Handhabung und der Verwendung des passenden Gegenstücks können typischerweise über 100 Steckzyklen erreicht werden, oft sogar deutlich mehr. Die Hartgoldbeschichtung der Kontakte trägt maßgeblich zu dieser Langlebigkeit bei, indem sie Korrosion verhindert und einen gleichbleibend geringen Übergangswiderstand über die Zeit sicherstellt.
